Как форсировать двигатель

PUNISHER31 › Блог › МЕТОДЫ ФОРСИРОВАНИЯ ДВИГАТЕЛЕЙ:

Когда имеется в виду мощность двигателя, необходимо не забывать о том, что эта величина является расчетной. Реальная величина механической энергии, выдаваемой двигателем внутреннего сгорания, измеряется в крутящем моменте при определенных оборотах. Произведение крутящего момента и оборотов, при которых он измерен, и называют мощностью.

Не будем вдаваться глубоко в теорию. Рассмотрим практические методы повышения мощности двигателя:

1. Увеличение рабочего объема двигателя.
2. Увеличение степени сжатия.
3. Уменьшение механических потерь.
4. Оптимизация процессов горения смеси.
5. Увеличение наполнения цилиндров.

Рассмотрим каждый из перечисленных методов по отдельности.

• Увеличение рабочего объема двигателя.

Увеличить рабочий объем двигателя можно: заменив колен.вал на другой с большим ходом, увеличив диаметр цилиндра или то и другое одновременно. Не надо забывать, что при изменении объема двигателя, необходимо увеличить объем камеры сгорания — для компенсации увеличения объема цилиндра.

Для ВАЗовских двигателей, используемых на заднеприводных автомобилях существуют колен.валы с ходом 66, 80, 84, 86, 88 мм.
Для ВАЗовских двигателей, используемых на переднеприводных автомобилях существуют колен.валы с ходом 60.6, 71, 74.8, 75.6, 78, 80, 84 мм.
При установке колен.вала с большим ходом необходимо доработать (либо заменить) шатуны или поршни.

К расточке цилиндров блока на значительную величину ( 2мм.) нужно подходить осторожно. Например, при расточке серийного блока ВАЗ 21083 с 82мм. до 84 мм. у двигателя наблюдается повышенный расход масла. Это происходит за счет потери жесткости блока. В этом случае лучше использовать специальную толстостенную отливку блока. Такие блоки ВАЗ выпускает мелкими сериями.

Увеличение объема двигателя приводит к увеличению максимального крутящего момента, но при этом происходит снижение оборотов максимальной мощности. Это происходит из-за уменьшения механического КПД. Если повышение объема происходит за счет увеличения диаметра цилиндров, то возрастает площадь контакта между стенками цилиндра и поршнем с поршневыми кольцами. Как следствие повышается трение. Если повышение объема происходит за счет увеличения хода колен.вала, то возрастает средняя скорость поршня, что приводит к тем же результатам.
В любом случае повышение объема приводит к падению общего КПД двигателя.

• Увеличение степени сжатия.

Термический КПД

Увеличение степени сжатия (степени расширения) является эффективным способом повышения КПД двигателя.

Геометрический объем камеры сгорания складывается из:

— объемы камеры сгорания в головке
— объемы в прокладке
— объемы созданный не доходом поршня до плоскости разьема (если есть)
— объем выборки в поршне

При работе двигателя, особенно на высоких оборотах, геометрический объем камеры сгорания уменьшается. Это происходит из-за: выбирания зазоров, термического расширения поршня, динамического удлинения шатуна. Так, на гоночном безпрокладочном моторе при сборке поршень не доходил до плоскости головки 0.85мм. После эксплуатации двигателя на 9000 об.мин на поршне и плоскости головки присутствовали явные следы контакта.

Степень сжатия зависит от фаз газораспределения (запаздывания закрытия впускного клапана) и угла открытия дроссельной заслонки. Так, на серийных двигателях угол зажигания при частичных нагрузках превышает 40 градусов. Это возможно благодаря низкому наполнению цилиндров и как следствию понижению степени сжатия. Чем выше наполнение, тем выше степень сжатия. Существует понятие — динамическая степень сжатия. У большинства двигателей, дорожных и гоночных, динамическая степень сжатия находится в диапазоне от 7 до 10 и зависит от октанового числа используемого бензина. Очень высокая геометрическая степень сжатия спортивных двигателей в первую очередь объясняется применением распред. валов с широкими фазами. Установка на двигатель модифицированного распред. вала с широкими фазами позволяет несколько увеличить геометрическую степень сжатия. Повышение степени сжатия с переходом на бензин с более высоким октановым числом приводит к увеличению мощности во всем диапазоне оборотов.

• Уменьшение механических потерь.

Механические потери двигателя складываются из:

— Потери на трение.
— Насосные потери.
— Потери на привод вспомогательного оборудования.

Наиболее значительная часть потерь вызвана трением в цилиндре. Потери зависят от площади трущихся деталей, жесткости и количества поршневых колец, толщины масляной пленки и средней скорости поршня.

При превышении средней скорости поршня выше 20 м./сек. резко возрастают потери на трение и нагрузки на детали КШМ. Поэтому на высокофорсированных двигателях для увеличения механического КПД необходимо уменьшать ход поршня.

Для уменьшения потерь на трение в паре поршень — цилиндр, необходимо использовать сборные маслосъемные кольца, также целесообразно несколько увеличить зазор между поршнем и цилиндром. Облегчение шатуна, особенно верхней головки, уменьшает боковое давление на поршень, с этой же целью нужно использовать по возможности более длинный шатун, что благоприятно скажется на уменьшении потерь на трение. Теоретически необходимо подогнать по весу и отбалансировать все детали КШМ.

Нами был произведен эксперимент. Был испытан на стенде серийный двигатель ВАЗ 21083. После чего его разобрали, все детали КШМ тщательно подогнали по весу. Отбалансировали колен. вал и шатуны (шатуны балансируются на специальном приспособлении, позволяющем развесить шатуны так, чтобы центр масс у всех находился в одной точке). После повторных испытаний на стенде мы не заметили прибавки мощности. Можно себя успокаивать тем, что хуже не будет.
Для уменьшения потерь на трение в наши гоночные моторы мы устанавливаем новые поршни со значительно уменьшенной площадью юбки, одним компрессионным кольцом, высотой 1.2мм. и сборным маслосъемным кольцом высотой 2мм. Также используем специально изготовленные шатуны Н-образного сечения, которые длинней серийного 2108 на 12 мм. и намного жестче и легче.

Для уменьшения трения в шейках колен.вала, необходимо хонингованием увеличить на 0.02мм.(от номинального вазовского размера) внутренний диаметр нижней головки шатуна и постелей колен.вала. Падение давления масла при этом не происходит. Также необходимо проконтролировать легкость вращения распред.вала.
При наполнение цилиндров воздухом возникает перепад давлений между цилиндрами двигателя и атмосферой. Двигатель в этой части цикла работает как насос и на его привод расходуется часть мощности. Чем меньше аэродинамическое сопротивление впускной системы, тем меньше потери энергии. Следовательно уменьшение сопротивления в головке приводит не только к увеличению наполнения, но и к уменьшению насосных потерь. Таким же образом благотворно сказывается установка распред.валов с более широкими фазами.
Уровень масла в поддоне серийного двигателе находится в непосредственной близости от вращающегося колен.вала. При боковых и линейных ускорениях автомобиля масло попадает на противовесы и шейки колен.вала и тормозит его вращение. Применение системы “сухой картер”, когда масло откачивается из поддона в отдельную емкость, позволяет увеличить мощность двигателя, особенно при высоких оборотах.
Часть энергии двигателя используется на привод вспомогательного оборудования, такого как: привод механизма ГРМ, водяной насос, генератор и т.д. Для форсированных двигателей, используемых на высоких оборотах, целесообразно увеличить передаточное отношение привода водяного насоса и генератора. При установке кондиционера и гидроусилителя руля эффективная мощность двигателя снижается.

• Оптимизация процессов горения смеси.

Характеристики ДВС в конечном счете зависят от процессов происходящих в камере сгорания, где происходит преобразование тепловой энергии в механическую работу. Перемешивание свежего заряда с остаточными газами, воспламенение смеси, протекание горения и потери теплоты зависят от конструкции камеры сгорания.

Конструкция камеры сгорания должна обеспечить перемешивание свежего заряда — для улучшения процессов сгорания, быть компактной — для уменьшения тепловых потерь и уменьшения вероятности возникновения детонации. Чем больше площадь поверхности камеры сгорания, тем больше тепла отводиться наружу и теряется, следовательно уменьшаться мощность. Чем на большее расстояние перемещается фронт пламени, тем больше вероятностью возникновения детонации потому, что увеличивается время контакта еще не воспламенившейся смеси с горящим зарядом.
Большая часть объема в камере сгорания должна быть сконцентрирована около свечи. Во время движения поршня к ВМТ смесь выдавливается из зазора между головкой поршня и плоскостью головки в сторону свечи зажигания, при этом происходит интенсивное движение (турбулизация) заряда, что способствует лучшему сгоранию. Чем меньше зазор, тем меньше вероятность возникновения детонации, так как уменьшается общее количество смеси отдаленной от свечи зажигания. Правда при этом работа двигателя становится жестче, из-за более высокой скорости нарастания давления.

Не следует распиливать камеру сгорания со стороны свечи до размеров цилиндра, хотя при этом и происходит большая концентрация смеси в оптимальной зоне. Необходимо создать небольшую зону противодавления, препятствующую забрызгиванию свечи зажигания.

Полирование поверхности камеры сгорания и днища поршня, способствует некоторому уменьшению тепловых потерь (повышению относительного КПД), хотя в процессе длительной работы двигателя они покрываются нагаром.

Способы форсирования двигателя. Мощностной тюнинг

Мощностной тюнинг — увеличение мощности и приемистости авто путем доработки двигателя (увеличение степени сжатия и оборотистости). О форсировании двигателя ходит масса легенд, на форумах ведутся постоянные споры, но не все понимают, чего именно хочется получить от своего автомобиля, и в какую сумму это обойдется, ведь сделать форсировку даже самого простого двигателя (Ваз-2106, 2108 или «девятки») своими силами достаточно сложно, придется обращаться к специалистам.

Все доработки агрегатов автомобиля связаны с затратами времени и денег, а от качества выполненных работ зависит безопасность владельца автомобиля и окружающих. Вот немногие факторы, которые надо принимать во внимание, задумываясь о тюнинге мотора:

Правила тюнинга двигателя

Практически все бензиновые и дизельные двигатели в большей или меньшей степени пригодны для форсирования. Форсировка может привести как к уменьшению, так и к увеличению моторесурса двигателя, в зависимости от того, какие именно работы производятся. Ресурс любого двигателя напрямую зависит от режима эксплуатации автомобиля. Если машина эксплуатируется в нормальных, средних режимах на хорошем масле, то двигатель будет служить очень долго, а если это street racing, то извините.

К примеру, если взять заводской мотор и тюнинговый, собранный “с нуля” в специализированном центре опытными мастерами, то при одинаковых условиях эксплуатации второй двигатель пройдет в два раза больше. Это означает, что ресурс тюнингового двигателя примерно в два раза превышает заявленный заводом-изготовителем. Причина этого в том, что при массовом производстве просто нет времени возиться с каждым мотором, выверяя доли миллиметров в зазорах, подбирая поршни по весу. Особенно это актуально для российского автопрома, где основная задача – не обеспечить точность и надёжность, а “уместить” выпускаемую продукцию в так называемое “поле допусков”, а поле это оказывается, в свою очередь, весьма и весьма широким.

Получив доработанный (особенно в сторону более динамичной езды) двигатель, автовладелец неосознанно начинает менять стиль вождения, увеличивая нагрузку на двигатель и другие узлы автомобиля (нога сама давит на педаль газа). Ездить спокойно на тюнинговом автомобиле способны немногие, а это, в свою очередь, снижает ресурс узлов автомобиля.

Pесурс форсированного мотора

Моторесурс форсированного двигателя, а следовательно и его износ зависят, прежде всего от степени форсировки, нагрузки, условий эксплуатации и качества ГСМ . Режимы максимальных нагрузок в повседневной жизни используются крайне редко и, как правило, непродолжительное время. Поэтому можно смело утверждать, что при тюнинге ресурс двигателя практически не меняется. И, даже наоборот, может измениться в сторону увеличения. Доводка двигателя это, в большинстве случаев — индивидуальная высококвалифицированная ручная работа, точная подгонка, развесовка, балансировка ДВС. Используется самый современный инструмент, постоянно накапливается опыт и изучаются технологии. Разумеется, качество работы в этом случае не сопоставимы с конвейерной сборкой.

МЕХАНИЧЕСКАЯ ФОРСИРОВКА ДВИГАТЕЛЯ

Полный мощностной тюнинг автомобиля – дорогое удовольствие: кроме работы с двигателем потребуется «доводка» коробки передач, тормозной системы, подвески.
Так вот, сам собой возникает вопрос: с чего начать доработку двигателя?

Начнем с крутящего момента. Его можно “поднять” во всём диапазоне оборотов двигателя, увеличив рабочий объём двигателя (эту операцию иногда называют “расточкой”). Мощность и крутящий момент в зоне высоких или низких оборотов можно “поднять” заменой штатного распредвала на тюнинговый, с измененными характеристиками, “верховой” или “низовой” соответственно.

Существует множество распредвалов с изменёнными характеристиками. Так какой же способ доработки избрать? В качестве примера возьмём стандартный “ВАЗовский” двигатель, на базе которого строится тюнинговый.

Форсировка малолитражного двигателя

На двигателе малого объёма (1300см3-1500см3) получить хорошую динамику разгона без сумасшедшей раскрутки двигателя до 6000-9000 об/мин. просто невозможно. Можно собрать, например, двигатель объёмом 1600 см3 (колен. вал с ходом 74.8 мм, поршень 82.4 мм), а распредвал поставить “низовой” с небольшим подъёмом клапанов, при этом “опередить” шестерню распредвала на 2-4 град. При этом мотор будет хорошо “тянуть” с низких оборотов. На двигатель 1700 см3 (колен. вал с ходом 78 мм, поршень 82.4мм) можно поставить распредвал с подъёмами клапанов начиная с 10.93мм и выше. Эта комплектация мотора считается самой удачной. Двигатель имеет хороший “момент” во всём диапазоне оборотов и хорошо “крутится” до 8000 об/мин.

Форсировка «среднего» двигателя

Двигатель объемом 1800 см3 (колен. вал с ходом 80мм, поршень 84 мм) больше подходит для сторонников экстремальной езды или людей которым не жалко в скором будущем выкинуть свой блок цилиндров на помойку. При таком литраже крутящий момент позволяет “переключаться” на повышенные передачи даже при небольших оборотах.

Совершенно спокойно можно установить распредвал с подъёмом клапанов от 12 мм.
Холостые обороты конечно будут не устойчивые, но терпимые. В среднем нужно устанавливать 1000-1100 об/мин двигатель прекрасно их держит. А вот ресурс такого двигателя, к сожалению, оставляет желать лучшего. Бывали случаи, когда на высоких оборотах коленвалы с такими ходами ломались пополам.

Очень существенную, если не главную, роль в подготовке двигателя играет доработка головки блока цилиндров. Грамотно доработанная ГБЦ обеспечивает прибавку мощности двигателя до 20-30%. (существенно улучшаются наполнение цилиндров топливно-воздушной смесью, сгорание смеси и отвод отработанных газов).

Можно установить воздушный фильтр нулевого сопротивления, раздельный выпускной коллектор (“паук” 4-2-1) и прямоточную выхлопную систему, что позволит снизить потери на стадиях впуска и выпуска. В целом тюнинг впускной и выпускной системы достаточно дорог, а прибавку по мощности дает незначительную. Зато, при условии грамотной доработанной ГБЦ, автомобиль приобретает благородный, “породистый” голос.

А если ты только начинающий фанат street racingа и на капитальные затраты на тюнинг двигателя еще не уверен, что готов потратиться, или тебя просто не устраивает динамика автомобиля?

Читать еще:  Как работает выжимной подшипник сцепления

ЧИП-ТЮНИНГ ДВИГАТЕЛЯ

Чип-тюнинг – это изменение характеристик двигателя автомобиля с помощью изменения калибровок программы блока управления двигателем.

В электронный блок управления впрыском и зажиганием заложена программа (алгоритм) его работы. Программа работы микропроцессора хранится в ПЗУ (постоянное запоминающее устройство) и представляет собой собственно программу обработки данных (“софт” или ПО) и одно, двух и трехмерные таблицы с данными (калибровки). Калибровки для различных режимов работы двигателя (пуск, экономичный, мощностной, холостой ход, переходной) различны и применяются в зависимости от режима, в котором работает двигатель.

Блок управления, получая сигналы от различных датчиков, управляет работой исполнительных устройств для обеспечения оптимальной (по мнению разработчиков) работы силового агрегата. Необходимые параметры для управления исполнительными устройствами вычисляются в соответствии с полученными данными и коэффициентами коррекции, заложенными в ПЗУ. Изменяя данные ПЗУ (калибровки) можно влиять на работу практически любого исполнительного устройства, работа которого управляется ЭБУ.

Для получения других мощностных характеристик можно изменить установку угла опережения зажигания, величину времени впрыска, отключить или изменить режим работы систем, контролирующих токсичность выхлопных газов. Кроме того, можно изменить обороты холостого хода, максимально разрешённые обороты двигателя и массу других параметров.

Увеличение мощности двигателя присадками

Существует более простой и экономичный вариант мощностного тюнинга двигателя автомобиля — “восстанавливающий мощностной тюнинг”. Суть заключается в обработке двигателя и узлов трансмиссии модификаторами трения “ЭДИАЛ”. Наши препараты позволяют увеличить мощность и приемистость двигателя и узлов трансмиссии. Результат Вы почувствуете обязательно, особенно если авто уже с большим пробегом и «резвость» железного друга заметно понизилась. При этом отпадает необходимость в выполнении многих трудоемких операций, что существенно отражается на цене. Такой мощностной тюнинг доступен любому автовладельцу и его можно осуществить своими силами. Дополнительные десятки лошадей под капотом Вы не получите, но 3-5% увеличения мощности вполне достижимо.

Принцип действия модификатора трения ЭДИАЛ для двигателя хорошо известен: благодаря специальным свойствам состава, изношенные поверхности пар трения восстанавливаются до оптимальных размеров, причем такой точности соответствия поверхностей невозможно добиться механической обработкой. Полученный в результате обработки новый рабочий слой устойчив к коррозии и имеет низкий коэффициент трения.

Применение препарата позволяет устранить износ двигателя, очистить его от нагара. А за счет свойств образовавшегося слоя на поверхностях пар трения существенно повышается мощность двигателя. Это расходовавшаяся ранее мощность на преодоление трения переходит в полезную. Дополнительным преимуществом этого препарата является защита двигателя при работе на повышенных оборотах, что положительным образом сказывается на его долговечности.

Конечно, этого не достаточно для того чтобы стать матёрым уличным гонщиком, но получение удовольствия от возросшей динамики разгона и повышения порога максимальной скорости гарантировано практически для всех пользователей автохимии ЭДИАЛ. К тому же, применение препарата не требует дополнительных вложений в «доводку» подвески и тормозной системы. Для настоящих фанатов уличных гонок применение защитно-восстанавливающих препаратов маловато. Но для любителя безопасной динамичной езды – это то, что надо.

Получение удовольствия от возросшей динамики разгона и повышения порога максимальной скорости гарантировано для всех пользователей модификатора трения ЭДИАЛ. Особенно заметны изменения при обработках малолитражных двигателей, т.к. они работают на пределе своих мощностных возможностей и на них хорошо чувствуются изменение динамики двигателя.

Влияние топлива на мощность двигателя

Немаловажно применять качественное топливо для обеспечения его сгорания в камере. Для этой цели автогонщики применяют спортивные бензины с высоким октановым числом (более 100 единиц). В основном такой бензин получают из обычного с добавлением спиртовых присадок, при сгорании которых камера сгорания довольно быстро “зарастает” нагаром.

Есть довольно хорошая альтернатива – применение АКТИВНОЙ ПРОМЫВКИ ТОПЛИВНОЙ СИСТЕМЫ ЭДИАЛ для бензинового двигателя. Применение данной присадки обеспечивает дополнительную мощность двигателя (от 3 до 5%). Достигается это за счет увеличенной полноты сгорания бензина и изменения режима горения топливной смеси. Те углеводороды, которые раньше выбрасывались двигателем в атмосферу или дожигались катализатором, сгорают в цилиндрах двигателя, давая ему дополнительную мощность и экономию топлива. Этот процесс сгорания топлива также обеспечивает чистоту камеры сгорания, форсунок, клапанов и всего выпускного тракта.

Происхождение лошадок: как правильно форсировать атмосферный мотор

Сколько в вашем моторе сил? А какой у него рабочий объем? Если бы все автовладельцы России честно ответили на вопрос, то получилось бы в среднем что-то около 1,6-1,8 литра рабочего объема и 110-120 лошадиных сил. И почти каждый, у кого мощность примерно «средняя», мечтает ее увеличить до… А тут сколько хватает куража и фантазии. Вот в Формуле 1 с такого же объема «снимают» минимум 600 л. с., а Mercedes в прошедшем сезоне говорил об отдаче гибридной силовой установки в 900 л. с. Сколько из них приходится на сам ДВС, не сообщается, но вряд ли меньше 750. А чем вообще отличается форсированный мотор от «обычного», что позволяет ему быть настолько мощнее? В этой части сфокусируемся на атмосферных моторах.

Два слова о мощности

В таком вопросе нельзя без щепотки теории, поэтому позвольте пару слов о природе мощности, чтобы смысл всяких «железных» доработок был понятнее. Подробно на этом вопросе я останавливался в одном из прошлых материалов, а тут лишь обозначу коротко по сути. Мощность для любого двигателя внутреннего сгорания может быть выражена как крутящий момент, умноженный на обороты, с коэффициентом.

Не волнуйтесь, на выходе это все та же работа в единицу времени, просто так куда удобнее оперировать цифрами из технических характеристик машины.

Поэтому очевидно: для увеличения мощности нужно увеличивать крутящий момент и обороты. Ну или один из этих параметров.

На словах задача выглядит просто. Казалось бы, какая разница, 5 тысяч оборотов или 8? На практике зависимость нагрузок на цилиндропоршневую группу от оборотов – квадратичная. Если по-простому, то безоглядно поднимать рабочие обороты нельзя – мотор быстро получит необратимые механические повреждения. Поэтому нужно либо «затачивать» мотор под высокие обороты, либо все-таки идти путем увеличения крутящего момента.

На фото: Koenigsegg Regera, мощность: 1 100 л.с., максимальный крутящий момент: 1 280 Н*м при 4 100 об/мин

Чуть о природе крутящего момента

С ним тоже не так все просто. При поднятии момента нагрузка на поршневую группу растет уже не квадратично, а линейно, но увеличивается нагрузка иначе. Сильнее нагружаются коленчатый вал, шатуны, поршневые пальцы и сам блок цилиндров.

Ну хорошо, будем увеличивать момент осторожно. А что для этого надо сделать? «Вогнать» в мотор больше воздуха для окисления большего количества топлива. Как известно, для сжигания одного килограмма бензина нужно 14,7-15 килограммов воздуха. В пересчете на литры это выглядит куда внушительнее: 1,4 литра бензина против 12 кубометров, или же 12 тысяч литров воздуха. Поэтому-то, как вы понимаете, не так сложно подать в мотор нужное количество бензина, как обеспечить его воздухом.

Поэтому крутящий момент будет зависеть от количества воздуха, подаваемого в цилиндр за такт, а мощность – от того, сколько мотор может переварить в единицу времени.

Выводы напрашиваются сами собой: для форсировки нужно либо увеличивать рабочий объем, либо применить наддув!

Крутящий момент и объем

Так уж получилось, что в отношении почти любого атмосферного двигателя действует эмпирическое правило: 85-100 ньютон-метров приходятся на 1 литр рабочего объема. Моторчик объемом 1,6 литра будет иметь 140-160 Нм, двухлитровый – 180-200. Это фактический предел.

Правило это довольно универсальное и применимое к моторам как давним, так и совсем новым. Мощным и совсем слабеньким. Разве что совсем старые моторы отклоняются от него. Вот МеМЗ-968, мотор от Запорожца, его рабочий объем 1,2 литра, момент – 80 Нм. Но при этом ВАЗ-2101 – те же 1,2 литра, но уже 87 Нм. И это старые карбюраторные двигатели с совершенно ужасными по современным меркам характеристиками системы питания и зажигания!

У современного моторчика Skoda Fabia 1,2 выдает уже 112 Нм. Тойотовский 1ZZ-FE на 1,8 литра объема выдает 171 Нм, а куда более мощный 2ZZ-GE – всего 180 Нм. Мерседесовский М111 2,3 литра выдает 220 Нм, а куда более новый и мощный М272 3,0 – ровно 300 Нм. Экстремально форсированный Honda K20A 2,0 имеет момент 215 Нм – чуть лучше «среднего». Ну и так далее.

Кстати, даже формульные атмосферные моторы 2,4 имели момент в пределах 260 Нм. При оборотах за 18 тысяч этого хватало для получения очень высокой мощности.

Причина столь малого разброса в «форсировании по моменту» именно в том, что он зависит от степени наполнения, площади поршня и хода поршня. Степень наполнения ограничена атмосферным давлением и еще немного можно выжать за счет хорошо проработанной системы впуска. Поэтому сильно поднять крутящий момент без увеличения рабочего объема не только нельзя, этого попросту не нужно.

Вот моторы с турбонаддувом делают, что хотят. Хотите 250 Нм с мотора 1,4? Пожалуйста, двигатель 1,4 TSI EA111 на Skoda Octavia это может. На Fabia RS тот же мотор мощнее, но момент такой же. А на Мерседесах мотор M274 2,0 DE20 AL может иметь как 350 Нм, так и 370. В общем, любые варианты возможны. Турбина наддует столько, сколько выдержит механическая часть мотора.

На фото: двигатель M274, мощность: 245 л.с., крутящий момент: 370 Н*м при 1 300-4 000 об/мин

Главный вывод, который нужно сделать: без наддува нет момента. Даже самые серьезные изменения дадут лишь небольшой прирост. И то в основном на высоких оборотах.

Про форсировку турбомоторов я подробно расскажу в следующей статье. Но если вы противник турбин и все же решились «допилить» свой атмосферный мотор, двинемся дальше. Что такого происходит с мотором, что с атмосферного 1,6 какой-нибудь Fiesta получают 180-220 лошадиных сил без всякого наддува, а мощность скромных двухлитровых с турбонаддувом переваливает за 400 или даже 800 сил? И что придется поменять в вашем совершенно обычном двигателе, чтобы он выдавал хотя бы 180-200 «лошадей»? Глобально вроде бы все понятно: либо «дуть» во имя момента, либо «крутить» во имя оборотов. А что придется менять в конструкции для достижения фантастических результатов?

Работы по «железу»

Даже если мотор остается атмосферным, хлопот немало. Увеличение рабочих оборотов – дело сложное и затратное. В первую очередь заботятся о том, чтобы поршневая группа вообще выдержала нагрузки. Улучшения идут в двух направлениях: увеличивают прочность и вместе с тем снижают массу поршневой группы.

Нам необходимы: кованый коленчатый вал, кованые Н-образные шатуны, Т-образные поршни пониженной высоты, особо прочные болты шатунов. Ну а более производительный маслонасос позволит снизить потери и обеспечить приемлемую прочность. У особенно форсированных двигателей для гонок поршень может остаться всего с двумя поршневыми кольцами для снижения массы, а для снижения потерь на трение их делают минимальной толщины.

Если в ваших планах – обороты свыше 10 тысяч в минуту, шатуны придется делать из титановых сплавов, хотя это не самый лучший материал для деталей двигателя. Несмотря на высокую прочность, его сплавы слишком пластичны, а в ДВС точность изготовления идет на микроны. Очень высокая нагрузка приходится на нижнюю головку шатуна, и потому требования к их шпилькам или болтам очень высоки, и тюнинговые детали стоят крайне дорого именно по этой причине.

Конечно, новой поршневой группой изменения не ограничиваются. Требования к механизму ГРМ тоже растут. С ростом оборотов должна возрастать упругость клапанных пружин, чтобы они успевали возвращать тарелки в закрытое положение. Тут нужно снижать массу клапанов, а заодно и их возможности по теплоотдаче. К тому же с более агрессивными распределительными валами скорость открытия и закрытия клапанов увеличивается, и растет нагрузка на все компоненты механизма. В общем, клапаны обычно заменяют на облегченные и особо прочные. Титановые детали изредка применяют и тут, но чаще в ход идут высокопрочная сталь и металлокерамика.

Ну а дальше вопрос в настройке резонансных явлений на впуске и выпуске мотора с помощью впускного коллектора, выпуска и распредвалов. Разумеется, расширяют «узкие места» в виде дросселя, а то и переходят на многодроссельный впуск, с отдельной заслонкой для каждого цилиндра.

Если действовать по уму, то оптимизации обычно требует также форма каналов в ГБЦ и остальных местах впускного тракта. Для этого мотор «продувают» и ищут точки потери давления – места с повышенным сопротивлением течению воздуха. Процессы доработки впуска на практике ничуть не проще доработки поршневой группы мотора, а при «легком» тюнинге и вовсе съедают основную долю бюджета доработок.

Вот, например, мотор Opel C20XE. Двигатель дорабатывался специалистами Lotus и является типичным примером «двигателя для омологации» – мотора, изначально подготовленного к переделкам самим производителем. Не зря его использовали в WTCC команды Opel, а затем Chevrolet и Lada добрых полтора десятка лет. Его конструкция неплохо переносит форсирование, и потому список необходимых изменений выглядит достаточно скромным.

С мотором изначально менее «прочным» бюджет был бы выше, причем в разы. Стоковый C20XE имеет объем 2,0 литра и мощность 150 л. с. Английские компании набрали большой опыт по подготовке этого двигателя к различным гонкам и существуют так называемые «киты», которые можно купить и установить на свой мотор. Разумеется, двигатель должен быть идеально собран и не иметь значительного износа. Для примера воспользуемся продуктами компании Qedmotorsport.

Любой комплект доработок включает в себя впускной коллектор с индивидуальными дросселями на каждый цилиндр диаметром 45 мм, новый регулятор давления топлива, топливную рампу, новую систему управления двигателем (ECU), двухступенчатый ограничитель максимальных оборотов и поставляется в сборе с комплектом проводки. Система омологирована для применения в автоспорте.

Минимальный уровень доработок гарантирует мощность 190-200 л. с. при установке распределительных валов с большой высотой кулачков и более крепких болтов шатунов. Цена такого комплекта – 1 800 фунтов. Небюджетно, зато все рассчитано не в гараже на коленке, а профессионалами.

Читать еще:  Как вывернуть сломанный болт

Хотите больше? Набор доработок C20XE до 210 л. с. включает в себя замену поршней для работы на более высоких оборотах, разрезные шестерни ГРМ для тонкой настройки фаз и еще более «агрессивные» распределительные валы. Цена такого комплекта уже 2 300 фунтов.

Для получения еще 10 л.с. сверху, с пределом мощности 215-220 л.с., комплект получает новые распредвалы, предназначенные для работы без гидрокомпенсаторов, новые толкатели, новые клапанные пружины. Цена такого комплекта уже 2 550 фунтов.

Топовый комплект, с максимальной мощностью до 245 л.с., включает в себя тот же набор, что и предыдущий, но настроенный на более высокие обороты и нагрузку. Цена – 2 750 фунтов. Готовый же двигатель с сертификатом стенда на 240-260 л.с. имеет цену порядка 3 500-5 000 фунтов, в зависимости от производителя.

Максимальный уровень мощности, который имели заводские гоночные команды с таким мотором, – порядка 280-320 лошадиных сил при неограниченном бюджете.

Другой пример – очень популярный на раллийных Fiesta и Focus мотор 2,0 Duratec. Те же 2 литра и 150 л.с., но более современная конструкция. Для примера возьмем английские доработки Omex Technology Systems.

Мотор с комплектом доработок до мощности в 180 л.с. стоит 5 995 фунтов без учета налога с продаж. В комплект входит новый впускной коллектор с индивидуальными впускными патрубками и дроссельными заслонками, система управления, «злые» распределительные валы, усиленные болты шатунов и выпускная система. Максимальные обороты – 7 800 в минуту, максимальная мощность достигается при 6 500.

Мотор с комплектом доработок до 200 л. с. включает в себя уже доработки ГБЦ и камер сгорания. Цена такого мотора – 6 895 фунтов без учета налогов. Максимальная мощность достигается при 7 000 оборотов.

Максимальный уровень доработки до мощности 260 сил – это кованые поршни для высочайших нагрузок, Н-образные кованые шатуны, более эластичные пружины клапанов и комплект облегчения ГРМ, более производительные форсунки и другие доработки. Максимальные обороты 8 700, максимальная мощность при 8 500 оборотах. Цена такого двигателя уже 11 595 фунтов.

В общем, как видите, правильный «атмосферный тюнинг» – это довольно дорого, сложно, а отдача на выходе не то чтобы ошеломляющая.

Эффект

Даже при небольшом увеличении максимальных оборотов можно существенно прибавить в мощности, если уменьшить падение крутящего момента или даже чуть увеличить его на максимальной скорости вращения.

При сохранении величины крутящего момента за счет его переноса в зону более высоких оборотов можно получить рост мощности на 30-40%. Фактически именно перестройка впуска является залогом высокой мощности атмосферного двигателя, а ограничением здесь выступают возможности поршневой группы.

Предел конструкции

Чем выше степень форсирования атмосферного мотора, тем больше усилий нужно прилагать. Обороты до 7 тысяч не требуют особых усилий, если максимум стокового мотора был на уровне 6 тысяч.

Каждая тысяча оборотов сверх дается дорогой ценой. Все элементы должны становиться легче и прочнее, а это не просто сложно, а очень сложно сочетать. Уже 10 тысяч оборотов для стандартной поршневой группы типичного «квадратного» мотора – недостижимая мечта. Большая часть сильно форсированных двигателей ограничивается оборотами 8 500-9 000 в минуту. Конструкции с особо коротким ходом поршня могут попытаться получить и более высокие обороты. Скажем, малоразмерные мотоциклетные моторы вполне неплохо себя чувствуют на оборотах за 13 тысяч, но форсировать до такой степени «гражданский» автомобильный мотор нереально.

Все ухищрения бесполезны, потери в поршневой группе возрастают слишком быстро. И даже серьезные переделки механизма ГРМ для повышения КПД уже не помогут, хотя для мотоциклетных и гоночных короткоходных есть еще пути. Скажем, есть такая штука как десмодромный клапанный механизм, где не используются пружины – они выдерживают экстремально высокие обороты. Но это дорого и неоправданно – сейчас такой механизм используют только на мотоциклах Ducati, и в основном ради имиджа. А на машинах формулы использовали “пневмопружины” клапанов, позволяющие “играть” упругостью в широких пределах.

Словом, еще раз повторю уже сказанное выше. Серьезно поднять мощность мотора без применения того или иного наддува невозможно. О «наддувном тюнинге» я расскажу во второй части рассказа о форсировке.

Форсирование двигателя автомобиля – а нужно ли?

Ни один серьезный тюнинг автомобиля не обходится без форсирования мотора. Данная процедура серьезно увеличивает мощность двигателя, а значит, повышает скоростные характеристики автомобиля. В этой статье мы подробно рассмотрим, что такое форсирование двигателя, как это делается, для чего это нужно и имеется ли в этом необходимость?

В чем заключается форсирование двигателя?

Во многих языках слово «форсирование» может переводиться как, «усиливать», «ускорять» и т. п. Независимо от типа двигателя, улучшение его скоростных характеристик производится при помощи замены стандартных деталей на улучшенные, изменения размеров определенных камер, регулировка систем питания, выхлопа и т. д. В настоящее время существует множество способов форсирования, которые позволяют, так или иначе, улучшить динамические свойства и добиться самой эффективной работы двигателя.

Недорогие способы форсирования двигателей

  • Перепрограммирование контроллера. Данный способ стал в последнее время наиболее актуальным. Ведь современные моторы полностью управляются за счет электронного микропроцессора, который занимается распределением количества, качества и временем подачи смеси. Изменение параметров работы ЭБУ, можно реально повлиять на мощность мотора. Дело в том, что производители автомобиля стараются сделать мотор более экологичнее, таким образом, в память процессора заносятся параметры, которые настроены на наиболее экологичную работу двигателя, нежели эффективную. Перепрограммирование позволяет сделать прирост в мощности, примерно, на 10 процентов от стандартного значения.
  • Замена системы выхлопа. Мало кто знает, но выхлопная система тоже влияет на мощность двигателя. Дело в том, что выхлопная труба и коллектор создают определенное сопротивление для движения отработавших газов. Работа двигателя направлена не только на вращение коленчатого вала, но и на преодоление этого сопротивления, чтобы обеспечить освобождение камеры сгорания. Чем выше сопротивление выхлопной системы, тем больше усилий потребуется мотору для выталкивания выхлопных газов, а значит, его КПД будет снижен. Многие сейчас подумают, что отсутствие выхлопной системы позволит полностью убрать сопротивление и увеличить мощность двигателя. Однако, это не так. Сопротивление выхлопа позволяет поддерживать давление в системе, а значит, тоже играет роль в поддержании мощности. Выхлопная система подбирается таким образом, чтобы помимо поддержки давления, обеспечивалось и наименьшее сопротивление выхлопной системы. Такой тюнинг дает примерно 5 % к приросту мощностных характеристик.
  • Применение фильтра нулевого сопротивления. Такой фильтр разрабатывается с учетом того, чтобы сохранить очищающие свойства и полностью исключить сопротивление фильтрующего элемента. Количество кислорода в камере сгорания заметно вырастит, а расход топлива снизится. Прирост мощности будет незначительным, и вы его почти не заметите, однако, мотор станет работать намного экономичнее.

Видео – Тюнинг двигателя своими руками

На этом заканчиваются самые не дорогие способы форсирования двигателя. Как правило, они не позволяют серьезно повысить производительность мотора, однако требуют меньших финансовых затрат. А теперь, самое время узнать о более серьезных методах, которые реально улучшают характеристики двигателя.

Как форсировать мотор более эффективно

Увеличение рабочего объема мотора. По-другому такой способ называют «расточкой» цилиндров. Все знают, что чем выше объем двигателя, тем он мощнее. Поэтому, увеличение рабочего объема является обязательным при форсировании двигателя. Расширение стенок цилиндра выполняется как подгонка к новому размеру поршней. Это говорит о том, что растачивать цилиндры «от балды» – недопустимо. В первую очередь, приобретаются необходимые поршни и шатуны, а затем уже увеличение объема.

  • Гильзование. Такой способ можно назвать, как дополнение к первому. Дело в том, что при расточке стенок цилиндра, они теряют свои свойства и становятся менее прочными. Таким образом, вероятность выхода из строя блока цилиндров заметно увеличивается. Чтобы снизить износ стенок цилиндра, необходимо установить внутрь специальные гильзы, которые обладают хорошей износостойкостью. Таким образом, ресурс мотора увеличивается в разы.
  • Применение более легкого коленчатого вала. Облегчение коленвала является тоже обязательным условием форсирования. На самом деле, такая деталь выполняется из более прочного материала и имеет больший вес по сравнению со стандартной. Однако, при достижении оборотов отметки в 3000 об/мин начинает работать сила инерции, которая раскручивает его еще сильнее. Таким образом, достигается эффективная работа двигателя при заданных оборотах.

Не забудьте, что вместе с заменой коленчатого вала, в блок устанавливается специальная постель с вкладышами. Эта мера необходима для снижения износа блока цилиндров, которая достигается трением более твердого материала о более мягкое.

  • Замена поршней. Вместе с приобретением увеличенных поршней, учитывается их вес и конструктивное исполнение. Как вы уже догадались, при форсировании мотора обязательным является установка облегченных поршней, которые движутся заметно быстрее. Многие мастера облегчают вес стандартных поршней путем рассверливания в них отверстий. Делать это настоятельно не рекомендуется. Форма поршней в рабочей части позволяет добиться наилучшего сжатия смеси. Хорошая степень сжатия обеспечит вам максимальную компрессию, а значит, поможет добиться увеличения мощности.

Вместе с изменением объема, меняется или растачивается головка блока цилиндров, в частности, камера сгорания. Изменениям подлежат многие части ГБЦ, а также такие параметры, как газораспределение. Ведь наравне с изменением объема, должно быть увеличено количество смеси, подаваемой в цилиндр. Настройка параметров ГБЦ требует больших навыков, поэтому выполнять ее самостоятельно не рекомендуется.

  • Применение турбонаддува. Самым серьезным шагом к увеличению мощности можно считать установку турбокомпрессора. Он представляет собой насос, который закачивает дополнительную порцию воздуха в камеру сгорания под большим давлением. Компрессор работает за счет усилия, создаваемого выхлопными газами в выпускном коллекторе, и делает максимальный прирост мощности для мотора.

Зачем форсируют мотор? Нужно ли это?

Не смотря на все преимущества форсированного мотора с увеличенной мощностью, его применение для автомобилей повседневных поездок нецелесообразно. Дело в том, что мощный мотор однозначно имеет два недостатка: повышенный расход смазочных материалов и горючего, а также меньший ресурс.

Такой мотор можно устанавливать только на гоночный автомобиль, ремонт которого производится после каждого заезда. В этом случае, его максимальные скоростные характеристики необходимы лишь на непродолжительное время – заезд или небольшая серия заездов, а долгая и монотонная езда по городским дорогам будет совершенно не экономичной. Именно поэтому, перед тюнингом двигателя рекомендуется поставить себе вопрос «нужно ли оно мне?».

Это все, что необходимо знать о форсировании двигателя. Надеемся, что эта статья поможет вам сделать правильный выбор относительно этого вопроса.

Что такое форсированный двигатель

Понятие форсирования и тюнинга двигателя (от англ. слов force -усиление, стимуляция и tune — настройка) предполагает реализацию целого комплекса работ по доработке штатной заводской конструкции ДВС. Такие работы направлены на повышение величины крутящего момента форсированного двигателя и увеличение максимальных оборотов. Другими словами, форсированный мотор имеет большую мощность сравнительно с базовым аналогом.

Для повышения мощности двигателя производится замена штатных деталей мотора на тюнинговые, вносятся изменения в прошивку ЭБУ (чип-тюнинг), осуществляется разносторонняя доработка заводских узлов и т.п. Также на двигатель в целях его форсирования может быть установлена турбина или механический компрессор, дополнительно дорабатывается система топливоподачи, впуск, выпуск и т.д.

Мощностной тюнинг: преимущества и недостатки

Стоит начать с того, что практически любой бензиновый или дизельный двигатель можно форсировать. Так называемый «железный» тюнинг без установки турбины обеспечивает прирост мощности около 10-20%. Доработка мотора посредством установки турбонаддува обеспечивает до 40% увеличения мощности.

Что касается моторесурса, форсирование может как значительно сократить, так и увеличить срок службы силового агрегата. Также ресурс будет напрямую зависеть от целевого назначения и индивидуальных условий, в которых эксплуатируется конкретный двигатель.

В качестве примера можно провести сравнение тюнингового агрегата и заводского. Если новый форсированный мотор собирается специалистами в техническом центре, то при одинаковых условиях эксплуатации именно тюнинговый ДВС прослужит в полтора или два раза дольше. Дело в том, что в процессе массового изготовления на заводе обычный двигатель не проходит индивидуальной настройки и подгонки во время сборки. Главной задачей сборки на конвейере выступает не максимальная точность и последующая надежность агрегата, а сборка в соответствии с рядом стандартов и допусков. Что касается индивидуально собранного двигателя, то в процессе его создания учитываются даже десятые доли граммов и миллиметров (развесовка, балансировка и т.п.) для достижения лучших показателей, а также устанавливаются усиленные детали и узлы, изначально рассчитанные на более серьезные нагрузки.

Такой прирост мощности зачастую достигается в комплексе с установкой турбонагнетателя или механического компрессора. По этой причине многие автовладельцы останавливают свой выбор на доработке мотора без монтажа турбины.

Основные способы форсирования двигателя

В списке наиболее распространенных методов увеличения мощности двигателя отмечают:

  • тюнинг головки блока цилиндров;
  • установку тюнингового распредвала;
  • расточку блока цилиндров для увеличения рабочего объема;
  • повышение степени сжатия;
  • улучшение наполнения цилиндров;
  • снижение потерь на трение и вращение приводов;

Модернизация ГБЦ

Наиболее важную роль в доработке двигателя играет правильная подготовка головки блока цилиндров. Качественно выполненный тюнинг ГБЦ способен обеспечить прирост мощности двигателя до 20%. В таком моторе значительно улучшается наполнение цилиндров смесью топлива и воздуха, полноценнее протекает процесс сгорания смеси, эффективнее реализован отвод отработавших газов.

Работа с ГБЦ нацелена на то, чтобы максимально улучшить процесс сгорания топливно-воздушной смеси в рабочей камере. Именно в камере сгорания энергия газов передается на поршень, который затем совершает рабочий ход. Смесеобразование, вентиляция, воспламенение и сам процесс горения топлива напрямую зависят от исполнения камеры сгорания. По этой причине во время доработки вносятся изменения в устройство указанной камеры, осуществляется полировка камеры сгорания, увеличивается проходное сечение головки блока цилиндров, расширяются впускные и выпускные каналы, дорабатываются клапана, коллекторы совмещаются с каналами головки.

Установка спортивного распредвала

Данное решение представляет собой достаточно эффективный способ увеличения мощности мотора без изменения его рабочего объема. Тюнинговый распредвал предполагает форсировку двигателя путем изменения фаз газораспределения на определенных режимах работы силового агрегата. Такой распредвал позволяет сдвинуть мощностной диапазон применительно к особым условиям, в которых используется транспортное средство. Например, данное решение способно поднять тягу на «низах», при этом в режиме высоких оборотов разгонная динамика закономерно ухудшается.

Читать еще:  Почему не набирает обороты мотоблок

Например, на двигатель производства ВАЗ с рабочим объемом 1.7, который имеет коленвал с ходом 78 мм и поршень 82.4 мм, тюнеры часто устанавливают распредвал с подъёмами клапанов от 10.93 мм и более. Такая компоновка двигателя считается наиболее удачной, мотор раскручивается до 7500-8000 об/мин, двигатель хорошо тянет практически во всем диапазоне оборотов.

Увеличенный объем

Увеличение рабочего объема двигателя достигается путем установки коленчатого вала, который имеет больший ход сравнительно с заводским решением, а также в результате увеличения диаметра цилиндра. Дополнительно нужно учитывать, что изменение объема двигателя параллельно требует увеличения объема камеры сгорания для достижения оптимального баланса.

Более высокая степень сжатия

Увеличенная степень сжатия позволяет значительно повысить КПД двигателя. Степень сжатия имеет зависимость от фаз газораспределения. Если точнее, то степень сжатия зависит от той задержки, с которой осуществляется закрытие впускного клапана. Дополнительно степень сжатия зависит от того угла, на который открыта дроссельная заслонка.

Увеличение степени сжатия достигается благодаря форсированию ДВС при помощи тюнингового распредвала, который обеспечивает более широкие фазы, тем самым увеличивая показатель геометрической степени сжатия. Также для прироста мощности требуется заправка бензином, который имеет более высокое октановое число. Такой способ форсирования обеспечивает увеличенную мощность во всем диапазоне оборотов двигателя.

Улучшенное наполнение цилиндров

Комплекс работ для получения более высокого коэффициента наполнения цилиндров представляет собой один из методов форсирования двигателя, который требует доработки или полной замены штатного впуска и выпуска. Например, серийный мотор ВАЗовской «восьмерки» имеет показатель максимального коэффициента наполнения на отметке 0.75.

Тюнерам удается добиться снижения сопротивления путем модернизации впускной системы двигателя, при этом коэффициент наполнения становится 1.0 и даже более. Такое увеличение является результатом снижения аэродинамического сопротивления как во впускной и выпускной системах, так и в каналах самой ГБЦ.

Стоит отметить, что комплексный подход является достаточно затратным в финансовом плане. Также специалисты отмечают, что хотя тюнинг впуска и выпуска позволяет добиться снижения потерь, но на общую существенную прибавку мощности рассчитывать не стоит.

Минимизация потерь на трение

В списке так называемых механических потерь двигателя находятся: трение, насосные потери, а также потери на вращение приводов других механизмов. Стоит отметить, что наибольший отбор мощности происходит в результате трения в цилиндрах мотора. Чтобы поднять КПД специалисты по форсированию двигателей прибегают к установке таких поршней, который имеют меньшую площадь юбки поршня. Также необходимо уменьшение хода поршня, поршни обязательно проходят развесовку, все детали кривошипно-шатунного механизма тщательно балансируются.

В определенный момент происходит наполнение цилиндров воздухом, работа мотора в это время напоминает работу насоса. Часть мощности затрачивается на приведение в движение всего механизма. Снижение аэродинамического сопротивления на впуске позволит уменьшить потери.

Потери на приведение в движение приводов дополнительных механизмов (ГРМ, генератор, помпа и т.п.) также отнимают часть энергии. Если мотор форсируют для езды на максимальных оборотах, тогда параллельно необходимо реализовать увеличение передаточного отношения приводов оборудования.

Что дает впрыск воды в двигатель, принцип работы, основные преимущества и недостатки. Как самостоятельно сделать впрыск воды в мотор, доступные способы.

Стоит ли делать чип-тюнинг двигателя серийного автомобиля: преимущества и недостатки таких доработок. Ресурс и обслуживание двигателя после чиповки, советы.

Какой срок службы двигателя является нормой для современных моторов. Почему не осталось двигателей “миллионников”. Как увеличить ресурс современного ДВС.

Чем отличается атмосферный мотор от турбодвигателя. Конструктивные особенности, мощность, особенности эксплуатации. Главные плюсы и минусы атмосферников.

Тюнинг топливной системы атмосферного и турбо двигателя. Производительность и энергопотребление бензонасоса, выбор топливных форсунок, регуляторы давления.

Как самому правильно сделать шумоизоляцию двигателя и моторного щита автомобиля. Материалы для обработки, устранение шумов и вибраций. Советы, рекомендации.

vrbevilja965 › Blog › Как форсировать двигатель. Введение.

В наше время при росте цен на топливо все равно находятся энтузиасты, которые стремятся создать форсированные двигатели. Для увеличения мощности необходимо дополнительное топливо, и чем быстрее ездит автомобиль, тем больше топлива ему требуется.
Вместе с тем мощность и экономичность не всегда являются взаимоисключающими понятиями. При правильно подобранных деталях и тщательной регулировке можно улучшить и характеристики, и топливную эффективность двигателя.
Автомобильные конструкции полны различных компромиссов. Автомобильные инженеры должны учитывать большие допуски в процессе изготовления узлов, технологические возможности, нужное октановое число топлива, образование нагара, износ, отсутствие необходимого и регулярного обслуживания, и, в тоже время, добиваться по возможности невысокой цены узла.
Стандартные легковые и небольшие грузовые автомобили сконструированы как баланс между ежедневными поездками на небольшие расстояния внутри города и движением с высокой скоростью по шоссе. Двигатели и трансмиссии оптимизируются в основном для работы в области низких и средних оборотов, а не в области высоких оборотов.
Двигатели можно представить себе как воздушные насосы, которые смешивают топливо и воздух и выдают мощность в результате процесса сгорания. Если можно сделать что-то, что увеличивает поток воздуха через двигатель (предполагается, что топливная система способна поставлять достаточно топлива в нужных пропорциях), то мощность двигателя увеличивается. Другими путями увеличения мощности и/или экономичности двигателя является уменьшение веса, трения и нагрузки.
Каждый двигатель конструируетсядля работы с наибольшей активностью в определенной области оборотов. Длина и диаметр входных и выходных каналов, впускных и выпускных коллекторов помогают определить диапазон мощности двигателя. Длинные и с небольшими диаметрами выпускные и впускные коллекторы улучшают крутящий момент на нужных оборотах и уменьшают мощность на высоких оборотах. И наоборот, короткие каналы с большими сечениями улучшают мощность на высоких оборотах.
Тип и пропускная способность впускной и выпускной систем, конструкция распределительного вала, клапанные пружины и толкатели клапанов, система зажигания, головки блоков цилиндров, диаметры клапанов, соотношение диаметр цилиндра/ход поршня подбираются на заводе для обеспечения хорошей комбинации экономичности, мощности, приемистости и низкой концентрации выхлопных газов. Кроме этого, характеристики трансмиссии, передаточное число главной передачи и диаметр шин тоже должны согласовываться с движением и его характеристиками.
Для движения в городском режиме более подходит высокий крутящий момент в области низких и средних оборотов (более экономичен) чем теоретическая максимальная мощность при высоких оборотах. Двигатели для городской езды, которые выдают высокие крутящий момент в широкой области оборотов, обеспечивают более равномерную мощность при разгоне автомобиля с переключением передач, чем двигатели, которые выдают высокую максимальную мощность в узком диапазоне оборотов.
Тяжелые автомобили с относительно небольшими двигателями должны иметь более высокие передаточные числа трансмиссии, чем легкие автомобили с относительно большими двигателями Также двигатель в тяжелом автомобиле должен быть оптимизирован для получения максимального крутящего момента в области низких н средних оборотов, так как он обеспечивает больший крутящий момент для движения и разгона автомобиля.
Новые легковые автомобили и грузовики имеют низкие передаточные числа главной передачи, гидротрансформаторы с блокировкой п большее число передач в КПП для обеспечения большого пробега н приемистости двигателя. Одним из лучших путей для одновременного улучшения характеристик и экономичности на старых автомобилях является установка КПП с большим числом передних передач и дифференциала с отличным от стандартного передаточным числом. Довольно часто подходят детали от автомобиля более поздних выпусков.
Большинство гоночных двигателей работают в узком диапазоне высоких оборотов и не нуждаются в экономичности и высоком крутящем моменте на низких оборотах. Многие изготовители подобных двигателей поддаются искушению установить специальный “гоночный” распредвал или большой карбюратор на обычный двигатель. Это увеличивает теоретическую емкость воздушного потока, не изменяя характеристик по потоку других деталей. Так как детали не подобраны друг к другу, скорость поступающего воздуха снизится, и топливо не будет правильно смешиваться с воздухом. Двигатель больше не будет работать в оптимальном диапазоне оборотов. Это приведет к «захлебыванию» двигателя.
Крутящий момент, измеренный в ньютонах на метр (н*м), килограмм-силах на метр (кгс*м) является мерой крутящей силы, выдаваемой днигателем. Мощность является мерой работы (энергии), вырабатываемой двигателем.
Двигатели выдают наибольшую мощность от данного количества топлива при своем максимальном крутящем моменте. Это соответствует оптимальным оборотам, заложенным в конструкцию двигателя. Максимальная мощность достигается при раскручивании двигателя до оборотов, превышающих наиболее эффективные. Максимальный крутящий момент всегда достигается при меньших оборотах, чем для максимальной мощности. Мощность повышается, когда прирост полученный от увеличения оборотов, сбалансирован с потерями, вызванными работой с оборотами превышающими оптимальные, на которые настраиваются детали двигателя.
Можно кое-что сказать о двигателе по данным о его мощности. На форсированном двнгателе максимальная мощность обычно будет выше, чем максимальный крутящий момент, а максимальная мощность будет достигаться при относительно высоких оборотах. Как правило, форсированные двигатели выдают примерно I л. с. на 16,0 см3. К примеру, стандартный гипотетический двигатель может иметь 4916 см3 рабочего объема, максимальный крутящий момент 373 н*м при 3000 об/мин и мощность 200 л. с. при 4200 об/мин. Форсированная версия двигателя с таким же рабочим объемом может иметь крутящий момент 330 н*м при 3800 об/мин и мощность 325 л. с. при 5600 об/мин.
Перед подбором деталей для модификации двигателя нужно реально представить себе, чего вы хотите добиться. Перед началом работ двигатель должен быть в хорошем состоянии, иначе он скоро сам выйдет из строя. Тщательно проверьте состояние двигателя. При необходимости произведите ремонт, можно вносить модификации при ремонте, что обойдется дешевле, чем делать это отдельно. Определите, какие мощность и крутящий момент у вашего стандартного двигателя, и при каком числе оборотов достигается их максимальное значение. Затем определите, при каких оборотах работает двигатель при движении автомобиля по шоссе и какая передача включена. Если на вашем автомобиле нет тахометра, временно подсоедините отдельный тахометр с помощью длинных проводов, чтобы тахометр можно было протянуть в салон. Для определения передаточного числа главной передачи прочтите табличку на ведущем мосту.

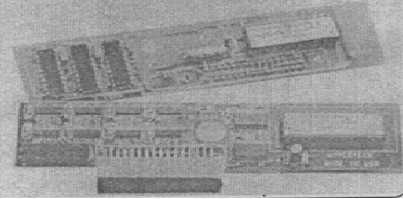

Специальные «чипы» предназначены для автомобилей, управляемых компьютером.

Длинноходпые коленвалы и поршни увеличенного размера могут повысить крутящий момент и мощность путем увеличения рабочего объема цилиндров.

После выяснения этих данных можно определить способы модификации. Вообще говоря, если вы модифицируете автомобиль так, чтобы он работал при более высоких оборотах и/или добиваетесь большого увеличения мощности, то будьте готовы пожертвовать значительной долей топливной экономичности и надежности.
Некоторыми из наиболее популярных путей увеличения мощности двигателя является турбонаддув, впрыск окиси азота или установка другого двигателя. Каждому из этих методов посвящена специальная литература, и подробный их обзор не входит в задачу данного издания.
В зависимости от модели и года выпуска автомобиля можно добиться заметных улучшений в его работе с помощью тщательной настройки, изменением передаточного числа, типа шин, модификации впускных и выпускных коллекторов, замены распредвала и совершенствованием системы зажигания. Старые автомобили довольно чувствительны к таким изменениям, которые должны быть тщательно спланированы и согласованы. Новые управляемые компьютером модели уже имеют многие из этих изменений, и такие двигатели имеют лучшие характеристики, чем их предшественники. Автомобили так чувствительны к изменениям, что даже изменение диаметра шин может повлиять на приемистость их двигателя.
Существует очень мало модификаций, которые могут быть сделаны на автомобиле с компьютерным управлением без ухудшения характеристик выхлопных газов. Некоторые специализированные фирмы выпускают впускные коллекторы, распределительные валы, выпускные системы и компьютерные “чипы”, которые могут увеличить мощность двигателей современных автомобилей. При покупке внимательно читайте инструкции и определите применимость компьютера к модифицируемому двигателю.
Если вы планируете ремонтировать свой двигатель, то можете сделать при ремонте некоторые модификации. Когда двигатель разобран, можно легко заменить головки блока цилиндров, поршни, шатуны, коленвал и распредвал. Модифицированные головки блока цилиндров могут обеспечить заметное увеличение мощности на высоких оборотах. Для двигателей, работающих в “мягком” режиме качественная обработка клапанов под тремя углами и подбор впускных каналов к выпускному коллектору улучшат работу двигателя без ухудшения его приемистости и надежности. Более старые двигатели могут быть улучшены путем добавления упрочненных седел клапанов и специальных клапанов, что позволяет двигателю работать, на малоэтнлированном и неэтилированном бензине. Поршни для высокой степени сжатия улучшают мощность и эффективность работы при всех оборотах, но если степень сжатия превысит примерно 9:1, то необходимо топливо с высоким октановым числом. Поршни с плоским дном обеспечивают лучший фронт пламени в камере сгорания, чем поршни с выпуклым (вогнутом) дном. Усиленные поршни жестче, чем литые, однако, литые поршни лучше работают в обычных условиях.
Коленчатые валы с более длинным ходом поршня совместно с соответствующими шатунами и поршнями увеличенного размера могут увеличить мощность без ухудшения приемистости и крутящего моментa на низких оборотах. Однако если вы намериваетесь создать высокооборотистый двигатель, то этот способ вряд ли нам подойдет: длинноходные двигатели (с большим ходом поршня) могут ограничить потенциальную мощность на высоких оборотах.
Перед сборкой двигателя обратитесь в мастерскую и отбалансируйте детали, — это поможет получить, дополнительную мощность, для которой не потребуется дополнительного топлива.
Мы обсудим все “за” и “против” от замены различных деталей и влияния этой замены на другие части автомобиля. Обычно если вы заменяете одну деталь, вы также должны изменить или заменить другие детали, которые работают совместно с ними. Проверьте расход топлива, а также приемистость автомобиля с помощью секундомера до и после каждой модификации для определения ее эффективности. Для большей точности измерений проводите их в одинаковых условиях и на одной и той же дороге.
В данной работе мы попытаемся ограничиться обсуждением модификации, которые можно сделать в домашних условиях за разумную цену без больших затрат времени.

Ссылка на основную публикацию
Adblock
detector
