Мощность автомобильного генератора

Мощность генератора автомобиля. Как ее узнать (определить) и от чего она зависит

Мощностью генератора автомобиля интересуется очень много автомобилистов. Ведь сейчас очень много электрических устройств (например — инверторы), которые могут сделать из вашего авто, практически электростанцию для загородного дома. Многие цепляют нагрузку в 1000 – 1500 и даже 2000 Вт! Много это или мало? Может ли работающий автомобиль выдать такое? Одни пишут что – НЕТ! Другие что – ДА! Но зачастую в головах у них «каша», часто встречаю на форумах такие высказывания мощность не больше 300 – 600 Вт. Откуда берутся эти цифры, видно с «потолка». Давайте же правильно определим мощность, а также узнаем, от чего она зависит …

СОДЕРЖАНИЕ СТАТЬИ

В этой статье я представлю вам приблизительную мощность вашего автомобильного генератора, это физика 7 класс. Будем учитывать, что у нас постоянный, а не переменный ток.

Про строение генератора

Любой генерирующее устройство примерно состоит из одинаковых частей, есть утрировать это – ротор, статор, шкив, корпус, и электрическая составляющая (электрические щетки, реле-регулятор напряжения). Ротор соединен с коленчатым валом двигателя ременной передачей. Если вращается коленчатый вал, то вращается и ротор, тем самым вырабатывая электрический ток.

Стоит отметить, что даже большие генераторы на гидроэлектростанциях, работают по одинаковому принципу. Однако там ротор раскручивается набегающим потоком воды. НО суть одинаковая.

Собственно напряжение в автомобиле зачастую составляет 13 – 14 Вольт, что достаточно для подзарядки автомобильного аккумулятора.

Питание бортовой сети

После пуска практически все бортовые приборы питаются именно от генерирующего элемента, он несет на себе основную нагрузку. Подзаряжает аккумулятор, восполняет его потраченную энергию на пуск, а также дает энергию для освещения, системы зажигания, подачи топлива, развлекательный комплекс (аудио, видео), всевозможные подогревы (сидений, стекол, зеркал).

Стоит отметить, что если генерирующее устройство не справляется, то часть энергии ему может дать АКБ, это происходит в моменты максимальной нагрузки, например — ночью в мороз, когда включены многие электрические приборы. Если какой-то источник отключается, и энергии только одного генератора становится достаточно, то он автоматически подзаряжает АКБ. Так цикл повторяется.

Мощность генератора

Ребят вопрос то элементарный, достаточно вспомнить школьную формулу: P = I * U (мощность = сила тока умножить на напряжение).

Теперь вспоминаем напряжение в бортовой сети автомобиля, зачастую оно равняется 13,8 – 14,2В.

Также не трудно найти марку своего генератора, и узнать его характеристики, а именно силу тока которую он может выдавать. Зачастую на современных машинах, она колеблется от 80 до 140 Ампер.

Для примера возьмем среднюю величину в 100Ампер.

Тогда получается 13,8В Х 100А = 1380Ватт или 1,38 Квт, это и будет являться мощностью вашего генератора.

Этот показатель является пиковым для вашего автомобиля!

Однако стоит помнить еще об одном — об оборотах двигателя. Генератор вырабатывает свою пиковую мощность только при определенных оборотах шкива (который связан с двигателем).

«Пиковое значение» (в нашем случае в 1,38КВт) зачастую проявляется только от 2500 оборотов и выше. НА ХОЛОСТЫХ ОБОРОТАХ мощность куда ниже. Так на 800 – 1000 оборотах она будет примерно 75% от максимальной. Если ее определить в нашем случае, то 1380 Х 75% = 1035Ватт.

Запомните, для определения электрической мощности вашего генератора, нужно помнить про напряжение (оно почти на всех машинах около 13,8В) и про силу тока вашего генератора (колеблется от 80 до 140Ампер при определенных оборотах двигателя).

Все эти характеристики указывает производитель чуть ли не в инструкции к автомобилю.

Подключение энергоемких устройств

А теперь про подключение мощных инверторов. РЕБЯТ стоит включить голову и подумать, а не спалит ли такой девайс вашу бортовую сеть автомобиля?

Вот смотрите — мощность этих инверторов начинается от 300 заканчивается 1500 Ваттами. А в нашем примере пиковая мощность генерируемая автомобилем всего 1380Вт, а на холостом ходу всего около 1000Вт. Если дать 1500Вт он банально не выдержит такой нагрузки!

Ведь ему нужно еще энергии для поддержания работы двигателя, это банально зажигание и прокачка топлива, смело убирайте еще 400 – 500Вт.

То есть, что способен выдать генератор на холостом ходу, чтобы вы могли этим воспользоваться? Ребят это реально инвертор в 300 – 500Вт, можете подключить телевизор, дрель, и не энергоемкие устройства! А вот нагревать ТЭНАМИ воду или отапливаться вряд ли получится.

Сейчас полезная статья, смотрим

Думаю было полезно, читайте наш АВТОБЛОГ подписывайтесь на обновления в YOUTUBE.

(21 голосов, средний: 4,48 из 5)

Похожие новости

Как проверить генератор на машине, не снимая. Мультиметром и без.

Обгонная муфта генератора. Что это такое и для чего нужна. Важны.

Почему свистит ремень генератора. На холодную или при нагрузке. .

Все про автомобильный генератор — устройство, принцип работы

Любому транспортному средству требуется электросеть для запуска мотора, воспламенения топлива, питания осветительной и звуковой системы, обеспечения комфорта в салоне. Электроэнергию поставляют аккумулятор и генератор. В первом держится постоянный ток, который сравнительно быстро потребляется. Второй во время работы мотора энергию вырабатывает, поддерживает постоянный уровень напряжения и тока. От него заряжается аккумулятор, питаются приборы.

Виды автомобильных генераторов

Для транспортных средств разработаны генераторы, выдающие постоянный и переменный ток. Первыми транспортные средства комплектовались до 1960 года. На данный момент они полностью заменены более современными, надежными, дающими постоянный ток благодаря полупроводниковым выпрямителям.

Генератор постоянного тока

Эти агрегаты соответствовали требованиям, предъявляемым к транспортным средствам до начала шестидесятых. Электромагниты в них неподвижные, ЭДС (электродвижущая сила) в роторе, напряжение на щетках одной полярности, ток снимается с заизолированных друг от друга полуколец.

Существует 3 вида этих электрогенераторов:

  • с обмоткой, соединенной с аккумуляторной батареей;
  • с параллельным возбуждением (шунтовой схемой);
  • с последовательной схемой для подключения статора, обмоток якоря.

Благодаря возможности работать как двигатель, если ток подается на якорь, современные электрогенераторы постоянного тока устанавливаются на гибридные автомобили.

Прогресс производства машин с двигателями внутреннего сгорания потребовал более высоких мощностей, оптимизации технических характеристик, уменьшения габаритов, длительного срока службы.

У оборудования постоянного тока оказалось много недостатков:

  • небольшая мощность;
  • низкий КПД;
  • неудобная схема для подключения;
  • большие габариты и вес;
  • частое техобслуживание;
  • необходимость в постоянном контроле

Дольше всего оборудование постоянного тока использовалось на железной дороге, однако со временем было заменено трехфазным переменным агрегатами.

Генератор переменного тока

Для разработки компактных, мощных, долговечных электрогенераторов для машин было потрачено немало времени. Новое оборудование сравнительно легкое, снижена стартовая частота вращений, увеличена надежность, срок эксплуатации более длительный, меньше затраты на техобслуживание.

Основные параметры и характеристики

Для любого электрогенератора важны такие характеристики как:

  1. КПД, %;
  2. напряжение, В;
  3. выдаваемый ток, А;
  4. частота и направление вращения ротора, об/мин;
  5. мощность, Вт (Ватты).

Устройство генератора

Все электрогенераторы выдают ток, но он разный, поэтому отличается конструкция.

Устройство генератора постоянного тока

У агрегата постоянного тока массивный корпус служит статором, обмотки полюсные, за счет смещенных пазов размещения обмоток магнитное поле постоянное, шумность невысокая. Якорь с токосъемной частью монтируется между обмотками, опирается на подшипники, закрепленные на крышках. Щеткодержатели крепятся к задней стенке, положительная щетка не заизолирована.

Существуют модели, укомплектованные дополнительными обмотками и второй парой щеток. Разработаны 3 схемы подключения, отличающиеся по типу возбуждения:

Устройство генератора переменного тока

Трехфазные электрогенераторы выпускаются в 2-х вариантах: стандартные и компактные, но устройство отличается мало:

  1. корпус (две крышки), элементы для крепления на мотор;
  2. магнитопровод, трехфазные медные намотки;
  3. шкив, через ремень передающий на ротор вращение;
  4. ротор;
  5. щетки;
  6. регулятор напряжения;
  7. выпрямитель из силовых диодных элементов.

Для производства компактных моделей электрогенераторов используются современные технологии и материалы.

Генератор располагается перед мотором, через проушины на крышках закрепляется болтами на кронштейны. Ротор с контактными кольцами у задней крышки, привод и шкив — у передней. Крышки производятся из сплавов алюминия, оснащаются окнами для вентиляции на цилиндрической или торцевой части. Щетки закреплены на задней крышке вместе с выпрямителем, регулятором напряжения. Крышки при помощи длинных винтов зажимают статор. Щетки производятся из графита, монтируются в диэлектрические держатели.

Для изготовления статоров используются листы стали. Элементы соединяются заклепками или сваркой. Для намотки создается 36 пазов, заизолированных пленкой или эпоксидкой.

Ротор состоит из системы полюсов, поделенных на две части, оснащенных «клювами» (выступами). У каждой части 6 полюсов, напрессованы на вал из нетвердой автоматной стали. Посередине монтируется втулка. Твердая сталь для изготовления вала используется, если на концах монтируются цапфа закаливания, подшипники. Для фиксации шкива имеется паз и резьба.

Щетки прижимаются пружинами, существует 2 вида этих элементов:

Первый вид служит дольше, но теряет напряжение во время контакта с кольцом, снижая параметры на выходе.

Также существует 2 вида диодных мостов:

  • диоды таблеточные, припаянные к системе охлаждения с большими ребрами;
  • диоды силовые, запрессованные в пластины, отводящие тепло.

Вспомогательный узел для выпрямления состоит из цилиндрических или шарообразных диодов или герметичного блока, подключенного при помощи шин. Все элементы выпрямителя покрываются составом, предотвращающим короткое замыкания.

Для охлаждения используется вентилятор. Регуляторы напряжения состоят из полупроводников, меняют напряжение одновременно с колебаниями температуры среды. Принцип действия не зависит от конструктивного исполнения.

Напряжение в сети «скачет», если меняется частота оборотов ротора и коленчатого вала. Это оказывает отрицательное воздействие на потребителей. Чтобы избежать скачков, требуется ограничение тока возбуждения, передаваемого через щетки. Эту функцию выполняет регулятор, меняющий время для подключения обмотки, базируясь на общую нагрузку сети.

Принцип работы автомобильного генератора

Принцип действия автомобильного генератора, вырабатывающего постоянный ток, основан на индукции ЭДС под воздействием магнитного поля. Напряжение снимается прямо с полуколец, так как выпрямление тока не требуется.

Этот тип генераторов крепится на картер или при помощи кронштейнов, в нижнеклапанных двигателях на головку блока. Такая схема установки требует привода из ремня и шкива, установленного на коленчатом вале. Натяжение ремня обеспечивается опорой. На больших двигателях монтировался привод, работающий от шестерен распределителя газа.

Короткое и подробное учебное видео конструкции и принципа работы генератора автомобильного

Генератор переменного тока характеризуется:

  • напряжением (7,14-28 вольт);
  • током, ампер (А);
  • частотой самовозбуждения, возбуждения;
  • мощностью (средне значение 1380 ватт);
  • КПД (в современных моделях 50-60%).

Ток на статоре в момент запуска двигателя достигает сотни ампер. Все оборудование работает за счет аккумулятора, который быстро разряжается. Генератор начинает работать сразу после запуска, превращаясь в главный источник питания электросети и приборов.

Важно знать, как он работает. Якорь, соединенный с аккумулятором через контактные кольца и щетки, начинает вращаться, образуется электромагнитное поле. Оно создает переменный ток на обмотках. Далее он передается на выпрямитель, на выходе ток уже постоянный.

Электроэнергия используется для дозаряда аккумулятора и работы потребителей, подключенных к сети. Если обороты двигателя не достаточно высокие, а приборы мощные, реле подключает к питанию аккумулятор.

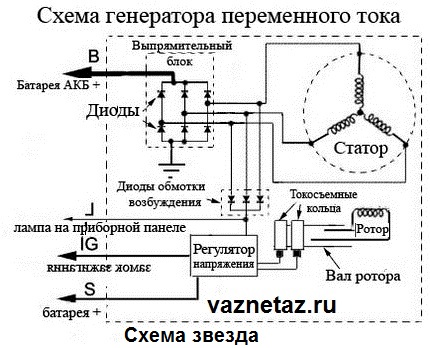

Схема подключения автомобильного генератора

Электрическая схема генераторов для транспортных средств «звезда» или «треугольник». При втором варианте ток в 1,7 раз больше, поэтому он используется на машинах с большой мощностью.
«Плюс» генератора присоединяется к аккумулятору, через регулятор напряжения к монтажному блоку, лампе на приборной доске, показывающей уровень заряда аккумулятора, вольтметру, включателю зажигания.

Основные неисправности автомобильного генератор

Электрогенераторы для автомобилей надежные, но неисправности все же случаются. Они бывают:

К механическим относится:

  • износ ремня привода, щеток, контактных колец, шкива, подшипников;
  • разрушение корпуса, болтов крепления, пружин.

Обнаружить их просто по стукам и другим посторонним шумам. Ремонт сводится к замене неисправных деталей.

Чаще случаются электрические неисправности:

  • нарушение функциональности или выход из строя регулятора напряжения;
  • обрывы, замыкания обмоток на роторе/статоре;
  • пробой выпрямителя;
  • сбои функциональности реле.

Для определения неисправностей необходимо знать характерные признаки:

  • на панели мигает и горит непрерывно лампа разряда аккумуляторной батареи;
  • фары горят тускло, во время работы двигателя слышен дребезжащий звук;
  • из генератора слышен звук, напоминающий писк, вой.

Неисправную деталь желательно выявить сразу. Если пробит регулятор напряжения, аккумуляторная батарея постоянно перезаряжается. При неисправных кольцах или щетках аккумулятор перезаряжается или недозаряжается, быстро требуется замена.

Чтобы самостоятельно провести диагностику и ремонт, необходимо хорошо знать, из чего состоит генератор, как расположены детали, для чего каждая предназначена, как работает. Сначала проверяется предохранитель, потом расположение агрегата, целостность корпуса, ремня, проводки, вращение ротора, контактные кольца, щетки.

Читать еще:  Помыли двигатель машина не заводится

Из механических повреждений самым частым считается износ подшипников. Необходимо их снять, оценить состояние посадочных мест, при необходимости заменить на новые. Свист во время разгона свидетельствует о проблемах с ремнем. Заменить его тоже не совсем просто.

Проверка обмоток ротора проводится мультиметром, сопротивление должно быть 1,8-5 Ом. Если цифра меньше, на витках короткое замыкание, если больше, обмотка оборвана. Чтобы проверить обмотки статора, необходимо отсоединить их от выпрямителя. Об отсутствии у обмоток контакта с корпусом свидетельствует бесконечное значение на приборе.

Диоды выпрямителя тоже проверяются мультиметром, меняя щупы местами. Полупроводниковая деталь неисправна, если показания при проверке не зависят от расположения щупов. Диодный мост нужно менять полностью, если окислились контакты.

Современный автомобильный генератор достаточно сложный, для проверки, диагностики, ремонта лучше обратиться к опытным специалистам, обладающим необходимыми знаниями, использующим при работе специальный стенд, заменяющим неисправные детали на соответствующие оригинальные.

Принцип работы и устройство современного автомобильного генератора

В стандартном исполнении в автомобиле существуют два источника питания – генератор и аккумулятор. Разница между ними заключается в том, что АКБ накапливает электроэнергию, а автомобильный генератор ее вырабатывает. То есть это устройство преобразует механическую энергию от двигателя в электрическую с целью дальнейшего питания всех потребителей и заряда аккумулятора.

Функции генератора

При запуске двигателя пусковой ток на стартер подается от аккумулятора. Но сам аккумулятор не вырабатывает энергию, а только ее накапливает и потом отдает. Если использовать для питания всех потребителей только АКБ, то она быстро разрядится. Автомобильный генератор производит электроэнергию, заряжает АКБ и питает бортовую сеть автомобиля во время работы двигателя (при достижении им определенных оборотов вращения коленчатого вала).

Автомобильный генератор

Генератор начинает вырабатывать электрический ток начиная с частоты вращения холостого хода, однако, на оптимальный режим работы он выходит при достижении двигателем 1600-1800 об/мин и более.

Виды генераторов

Выделяют два вида автомобильных генераторов:

  • постоянного тока;
  • переменного тока.

Первый вид генераторов в настоящее время уже не используется. Такие устройства устанавливались на старых моделях автомобилей (ГАЗ-51, Победа и др.). Они имеют много недостатков, такие как:

  • малая мощность и эффективность;
  • необходимость в постоянном контроле и обслуживании;
  • небольшой срок службы.

Сейчас применяются генераторы переменного тока. Главное их отличие в том, что вне зависимости от режима работы двигателя автомобильную сеть питает постоянный ток. Это достигается благодаря полупроводниковому выпрямителю.

Устройство генератора переменного тока

Работу любого генератора можно сравнить с электродвигателем, который работает в обратном режиме, то есть не потребляет, а вырабатывает ток. По типу конструкции современные генераторы делятся на два вида: компактный и традиционный. Они имеют общее устройство, но различаются в компоновке корпуса, вентилятора, выпрямительного узла и приводного шкива. Также у современных устройств имеется три фазы.

Устройство генератора

Генератор состоит из следующих основных элементов:

  • привод со шкивом, подшипниками и валом;
  • ротор с обмоткой возбуждения и контактными кольцами;
  • статор с сердечником и обмоткой;
  • корпус, состоящий из двух крышек;
  • регулятор напряжения;
  • выпрямительный блок или диодный мост;
  • щеточный узел.

Разберем каждый элемент устройства отдельно и подробно.

Корпус

В корпусе находятся все основные элементы генератора. Он состоит из двух крышек (передняя и задняя). Крышки соединяются между собой болтами. Для изготовления крышек используют легкие сплавы алюминия, которые не намагничиваются и хорошо отводят тепло. В крышках есть вентиляционные отверстия и крепежные фланцы.

В задней крышке установлен диодный мост и щеткодержатель со щетками. Также в задней крышке расположен выводной контакт, по которому ток поступает от генератора.

Привод

Вращение от коленчатого вала передается на шкив генератора и вращает ротор. Частота вращения шкива больше частоты вращения коленвала в 2-3 раза. Крутящий момент от двигателя передается посредством ременной передачи. Могут использоваться поликлиновый и клиновый ремень в зависимости от конструкции. Поликлиновый ремень считается более универсальным и современным.

Ротор

На валу ротора находится обмотка возбуждения, которая создает магнитное поле и, по сути, представляет собой обычный электромагнит. Обмотка находится между двух полюсных половин (сердечников), необходимых для регулирования и направления магнитного поля. Каждая из половин имеет по шесть треугольных выступов, называемых клювами. Также на валу ротора расположены два медных контактных кольца. Иногда они изготавливаются из стали или латуни. Через контактные кольца на обмотку возбуждения поступает питание от аккумулятора. Контакты обмотки припаяны к кольцам.

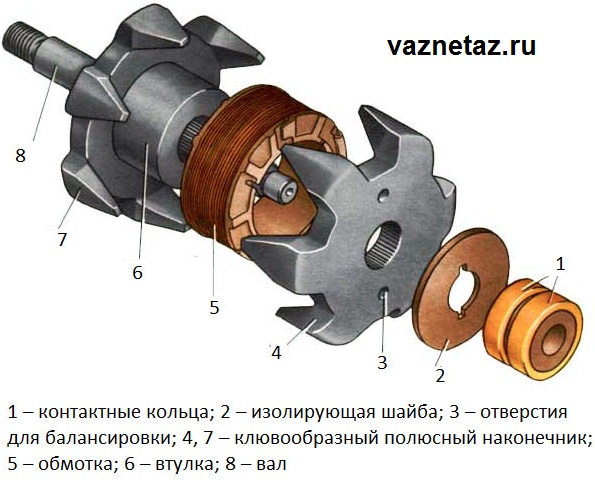

Ротор генератора

На переднем конце вала ротора находится приводной шкив, а на другом крепится крыльчатка вентилятора. Их может быть две. Они нужны для охлаждения внутренних деталей генератора. Также на обоих концах ротора установлены необслуживаемые шариковые подшипники.

Статор

Конструктивно статор имеет форму кольца. Это основная деталь, служащая для создания переменного тока от магнитного поля ротора. Состоит из обмотки и сердечника. В свою очередь, сердечник состоит из соединённых стальных пластин, в которых образуются 36 пазов. В пазы навивается три обмотки, которые образуют трехфазное соединение. Может быть две схемы соединения обмоток: «звезда» и «треугольник». По схеме «звезда» концы каждой из трех обмоток соединены в одной точке. По схеме «треугольник» концы обмоток выводятся отдельно.

Выпрямительный блок или диодный мост

Выпрямительный блок выполняет задачу по преобразованию переменного тока генератора в постоянный, который необходим для питания бортовой сети автомобиля. Другими словами, он выдает напряжение стабильной и одинаковой величины.

Диодный мост

Блок также называют диодным мостом, который состоит из двух радиаторных пластин (положительной и отрицательной) и диодов. На каждую фазу приходится по два диода. Сами диоды герметично вмонтированы в пластины. Диодный мост имеет форму подковы.

С обмотки статора ток поступает на диодный мост, затем «выпрямляется», и подается на выводной контакт на задней крышке.

Через диоды ток проходит только в одном направлении, при этом отсекаются токи обратной полярности. Диодный мост может находиться в корпусе генератора, а может быть вынесен за корпус. Но чаще всего он крепится на внутренней стороне задней крышки.

Регулятор напряжения

Регулятор поддерживает напряжение генератора в определенных пределах. В современных моделях применяются полупроводниковые электронные регуляторы напряжения. Они устанавливаются сверху блока щеткодержателей.

Регулятор напряжения и щеточный узел

Когда двигатель работает на больших оборотах, то напряжение на обмотке статора может доходить до 16В. Такое напряжение не должно поступать в бортовую сеть. Чтобы это исключить, регулятор напряжения, получая ток от АКБ, будет снижать его значение. Малый ток на обмотке ротора будет создавать такое же малое магнитное поле. Это значит, что на обмотке статора будет понижаться напряжение.

Щеточный узел

Щеточный узел в современных генераторах объединен с регулятором напряжения в один неразборный механизм. Он передает ток возбуждения на медные контактные кольца ротора. Это простая конструкция, которая состоит из щеткодержателя, двух графитовых щеток и прижимающих пружин.

Принцип работы

Теперь разберем подробнее работу генератора переменного тока в автомобиле. При включении зажигания, на щеточный узел подается ток от аккумуляторной батареи. Через щеточный узел он попадает на медные контактные кольца, а затем на обмотку возбуждения ротора. Напомним, что ротор, по сути, является электромагнитом, который создает магнитное поле. Коленчатый вал через шкив и ременную передачу начинает вращать ротор. Вокруг ротора расположен статор, который от вращения начинает вырабатывать переменный ток. Когда вращение ротора достигает определенной частоты, обмотка возбуждения питается от самого генератора.

Через диодный мост переменный ток «выпрямляется» и преобразуется в постоянный, необходимый для питания бортовой сети. Так автомобильный генератор обеспечивает питание потребителей и подзаряжает аккумулятор. Регулятор напряжения изменяет работу обмотки возбуждения при возрастании частоты вращения ротора. Таким образом поддерживается стабильная нагрузка.

В салоне автомобиля на приборной панели есть контрольная лампа генератора, которая показывает состояние устройства. Например, лампа может загореться при обрыве ремня. Тогда питание сети будет идти только через аккумулятор. Продолжительность работы в этом случае будет зависеть от уровня заряда АКБ.

Параметры генератора

Работу генератора оценивают по нескольким параметрам:

  • номинальный ток и номинальное напряжение;
  • номинальная частота возбуждения;
  • частота самовозбуждения;
  • коэффициент полезного действия (КПД).

Номинальное напряжение для бортовой сети автомобиля от генератора 12В или 24В. Токоскоростная характеристика показывает зависимость силу тока от частоты вращения генератора.

Характеристика генератора

Напряжение генератора можно измерить мультиметром. При всех выключенных потребителях без нагрузки на холостом ходу мультиметр должен показывать напряжение в пределах 14,3В — 15,5В. Если напряжение после запуска двигателя свыше 14В, то это может говорить о разряде АКБ и зарядке его генератором. При поочередном включении потребителей (фары, подогрев, кондиционер и т.д.) напряжение уменьшается примерно на 0,2 после каждого включения. Но в итоге напряжение не должно снижаться ниже 12,8В. Если значение меньше, то аккумулятор начнет разряжаться. Если напряжение, наоборот, сильно высокое (14В и выше), то это может привести к выходу АКБ из строя. При этом на выходе самого аккумулятора напряжение должно быть в пределах 12,6В — 12,7В.

Напряжение генератора под нагрузкой может отличаться от номинальных значений 12В. После включения всех потребителей тока значение должно быть в пределах 13,5В — 14В. Если ниже, то это может указывать на неисправность устройства. Допустимым пределом считается 13В.

На картинке ниже показана подробная схема подключения генератора в автомобиле.

Схема подключения генератора

Мощность автогенератора

Если включить все энергоемкие приборы в автомобиле, то генератор может не справляться с нагрузкой и часть энергии будет отдавать аккумулятор.

Чтобы рассчитать мощность генератора достаточно воспользоваться простой формулой из школьного курса P = I * U, где Р — мощность, I — сила тока, U — напряжение.

Мы узнали, что напряжение на выходе генератора должно быть в районе 13,5В — 14,2В. Сила тока у разных моделей может отличаться. В среднем это от 80А до 140А. Возьмем среднее значение в 100А.

По формуле получаем 13,5В*100А = 1 350 Вт или 1,35 КВт. Это и есть мощность генератора, которая измеряется в Ваттах. Нужно также учитывать, что это максимальное значение, которое достигается при определенных оборотах двигателя, как правило, от 3000 об/мин и выше. На холостом ходе выдаваемая мощность равняется 75% от максимально возможной. Считается, что для автомобиля хватает 80А. Если применить более мощный автогенератор, то бортовая сеть может не справиться с нагрузкой. Нужно это учитывать. Большая мощность не всегда идет на пользу.

Основные неисправности

Устройство довольно надежное и должно работать продолжительное время, но некоторые компоненты могут выходить из строя по разным причинам. Неисправности могут иметь механический или электрический характер.

Механические неисправности

Главной возможной поломкой может быть обрыв приводного ремня. В этом случае вращение от коленвала на ротор не будет передаваться. Всю нагрузку на себя берет аккумулятор, который начнет разряжаться. Это покажет контрольная лампа в салоне автомобиля. Чтобы избежать обрыва ремня, нужно периодически проверять его состояние и натяжение.

Также может случиться простой износ графитовых щеток. В этом случае надо менять весь щеточный узел.

Электрические неисправности

Неполадки с электрикой в генераторе случаются нередко, и заметить их трудно. Может возникнуть замыкание в обмотках возбуждения ротора или статора, обрыв обмотки. Может выйти из строя регулятор напряжения, что чревато большими проблемами для всей электроники и АКБ. Также случается так называемый пробой диодного моста по различным причинам. Нельзя отключать генератор или АКБ во время работы двигателя. Также нужно следить за надежностью соединений, чистить клеммы и т.д.

Каждому водителю нужно знать устройство и принцип работы автомобильного генератора. Это поможет избежать многих проблем, которые могут возникнуть с устройством. Нужно регулярно следить за компонентами генератора. Проверять натяжение и состояние приводного ремня, крепление устройства, напряжение и другое. При правильной эксплуатации устройство прослужит исправно долгие годы.

Схема генератора автомобиля

Смотрите также

Обгонная муфта генератора

Горит лампа зарядки аккумулятора

Свист на холодном двигателе

Проверка реле напряжения

    157 1 146k

Неисправности генератора — признаки, диагностика, причины, проверка

    780 12 622k

Калькулятор перевода силы тока в мощность

Перевести сколько ампер у квт онлайн. Калькулятор перевода силы тока ампер в мощность ватт

Самая основная функция генераторазарядка батареи аккумулятора и питание электрического оборудования двигателя.

Генератор – механизм, который превращает механическую энергию в электрическую. Генератор имеет вал, на который насажен шкив, через который и получает вращения от коленчатого вала двигателя.

Читать еще:  Присадки для чистки форсунок

Интерактивное изображение схемы генератора. Работает при наведении курсора мышки

Автомобильный генератор используют для питания электропотребителей, таких как: система зажигания, бортовой компьютер, автомобильная светотехника, система диагностики, а также есть возможность заряжать автомобильный аккумулятор. Мощность генератора легкового автомобиля составляет приблизительно 1 кВт. Автомобильные генераторы достаточно надежные в работе, потому что обеспечивают бесперебойную работу множеству приборов в автомобиле, а поэтому и требования к ним соответствующие.

Устройство генератора

Устройство автомобильного генератора подразумевает наличие собственного выпрямителя и регулирующей схемы. Генерирующая часть генератора с помощью неподвижной обмотки (статора) вырабатывает трёхфазный переменный ток, который далее выпрямляется серией из шести больших диодов и уже постоянный ток заряжает аккумулятор. Переменный ток индуцируется вращающимся магнитным полем обмотки (вокруг обмотки возбуждения или ротора). Далее ток через щётки и кольца скольжения подаётся на электронную схему.

Устройство генератора: 1.Гайка. 2.Шайба. 3.Шкив. 4.Передняя крышка. 5.Дистанционное кольцо. 6.Ротор. 7.Статор. 8.Задняя крышка. 9.Кожух. 10.Прокладка. 11.Защитная втулка. 12.Выпрямительный блок с конденсатором. 13.Щелкодержатель с регулятором напряжения.

Располагается генератор в передней части двигателя автомобиля и запускается с помощью коленчатого вала. Схема подключения и принцип работы генератора автомобиля одинаковый для любых автомобилей. Есть конечно некоторые отличия, но они, как правило, связаны с качеством изготовленного товара, мощностью и компоновкой узлов в моторе. Во всех современных автомобилях устанавливают генераторные установки переменного тока, которые включают не только сам генератор, но и регулятор напряжения. Регулятор равносильно распределяет силу тока в обмотке возбуждения, именно за счет этого и происходит колебание мощности самой генераторной установки в тот момент, когда напряжение на силовых клеммах выхода остается неизменным.

Принцип работы генератора авто

Схема подключения генератора ВАЗ 2110-2115

Схема подключения генератора переменного тока включает такие составляющие:

  1. Аккумулятор.
  2. Генератор.
  3. Блок предохранителя.
  4. Ключ зажигания.
  5. Приборная панель.
  6. Выпрямительный блок и добавочные диоды.

Принцип работы достаточно простой, при включении зажигания плюс через замок зажигание идет через блок предохранителей, лампочку, диодный мост и выходит через резистор на минус. Когда лампочка на приборной панели загорелась, далее плюс идет на генератор (на обмотку возбуждения), далее в процессе запуска двигателя шкив начинает вращаться, также вращается якорь, за счет электромагнитной индукции вырабатывается электродвижущая сила и появляется переменный ток.

Далее в выпрямительный блок через синусоиду в левое плечо диод пропускает плюс, а в правое минус. Добавочные диоды на лампочку отсекают минусы и получаются только плюсы, далее он идет на узел приборной панели, а диод, который там стоит он пропускает только минус, в итоге лампочка гаснет и плюс тогда идет через резистор и выходит на минус.

Принцип работы автомобильного генератора постоянного, можно объяснить так: через обмотку возбуждения начинает течь небольшой постоянный ток, который регулируется управляющим блоком и поддерживается им на уровне чуть больше 14 В. Большинство генераторов в автомобиле способны вырабатывать как минимум 45 ампер. Генератор работает на 3000 оборотах в минуту и выше — если посмотреть на соотношение размеров ремней вентиляторов для шкивов, то оно по отношению к частоте двигателя составит два или три к одному.

Во избежание этого пластины и другие части выпрямителя генераторов частично или полностью покрывают изоляционным слоем. В монолитную конструкцию выпрямительного блока теплоотводы объединяются в основном монтажными платами из изоляционного материала, армированными соединительными шинками.

Далее рассмотрим схему подключения автомобильного генератора на примере автомобиля ВАЗ-2107.

Схема подключения генератора на ВАЗ 2107

Схема зарядки ВАЗ 2107 зависит от того, какой применяется тип генератора. Чтобы подзарядить аккумуляторную батарею на таких авто, как: ВАЗ-2107, ВАЗ-2104, ВАЗ-2105, которые стоят на карбюраторном двигателе, будет необходим генератор типа Г-222 или его аналог с максимальным током отдачи в 55А. В свою очередь автомобили ВАЗ-2107 у которых инжекторный двигатель используют генератор 5142.3771 или его прототип, который называется генератором повышенной энергии, с максимальным током отдачи 80-90А. Также можно устанавливать более мощные генераторы с током отдачи до 100А. Абсолютно во все виды генераторов переменного тока встраиваются выпрямительные блоки и регуляторы напряжения, они, как правило, изготовлены в одном корпусе со щетками либо съемные и крепятся на самом корпусе.

Схема зарядки ВАЗ 2107 имеет незначительные отличия в зависимости от года изготовления автомобиля. Самым главным отличием есть наличие или отсутствие контрольной лампы заряда, которая расположена на панели приборов, также способ ее подключения и наличие либо отсутствие вольтметра. Такие схемы в основном используются на карбюраторных автомобилях, тогда как на авто с инжекторными двигателями схема не меняется, она идентична с теми автомобилями, которые изготовлялись ранее.

Обозначения генераторных установок:

  1. “Плюс” силового выпрямителя: “+”, В, 30, В+, ВАТ.
  2. “Масса”: “-”, D-, 31, B-, M, E, GRD.
  3. Вывод обмотки возбуждения: Ш, 67, DF, F, EXC, E, FLD.
  4. Вывод для соединения с лампой контроля исправности: D, D+, 61, L, WL, IND.
  5. Вывод фазы:

, W, R, STА.

  • Вывод нулевой точки обмотки статора: 0, МР.
  • Вывод регулятора напряжения для подсоединения его в бортовую сеть, обычно к “+” аккумуляторной батареи: Б, 15, S.
  • Вывод регулятора напряжения для питания его от выключателя зажигания: IG.
  • Вывод регулятора напряжения для соединения его с бортовым компьютером: FR, F.
  • Схема генератора ВАЗ-2107 тип 37.3701

    1. Аккумуляторная батарея.
    2. Генератор.
    3. Регулятор напряжения.
    4. Монтажный блок.
    5. Выключатель зажигания.
    6. Вольтметр.
    7. Контрольная лампа заряда аккумуляторной батареи.

    При включении зажигания плюс от замка идет к предохранителю № 10, а затем уже поступает на реле контрольной лампы заряда аккумуляторной батареи, потом идет к контакту и на вывод катушки. Второй вывод катушки взаимодействует с центральным выводом стартера, где соединяются все три обмотки. Если контакты реле замыкаются, то и контрольная лампа горит. При запуске двигателя генератор вырабатывает ток и на обмотках появляется переменное напряжение 7В. Через катушку реле проходит ток и якорь начинает притягиваться, при этом контакты размыкаются. Генератор № 15 через предохранитель № 9 пропускает ток. Аналогично через генератор напряжения щетки получает питание обмотка возбуждения.

    Схема зарядки ВАЗ с инжекторными двигателями

    Такая схема идентичная схемам на других моделях ВАЗов. Она отличается от предыдущих, способом возбуждения и контроля на исправность генератора. Он может быть осуществлен при помощи специальной контрольной лампы и вольтметра на панели приборов. Также через лампу заряда происходит первоначальное возбуждение генератора в момент начала работы. Во время работы генератор работает “анонимно”, тоесть возбуждение идет напрямую с 30-го вывода.Когда включается зажигание, то питание через предохранитель №10 идет на лампу зарядки в панели приборов. Далее через монтажный блок поступает на 61-й вывод. Три дополнительные диода обеспечивают питание регулятору напряжения, а он в свою очередь передает его на обмотку возбуждения генератора. В этом случае контрольная лампа будет гореть. Именно в тот момент, когда генератор будет работать на обкладках выпрямительного моста напряжение будет гораздо выше, чем у аккумуляторной батареи. В этом случае контрольная лампа не будет гореть, потому что напряжение с ее стороны на дополнительных диодах будет ниже, чем со стороны статорной обмотки и диоды закроются. Если во время работы генератора контрольная лампа горит в пол накала, то это может означать, что пробиты дополнительные диоды.

    Проверка работы генератора

    Проверить работоспособность генератора можно несколькими способами применяя определенные методы, например: можно проверить ток отдачи генератора, падение напряжения на проводе, который соединяет токовый вывод генератора с аккумуляторной батареей или проверить регулируемое напряжение.

    Для проверки будет необходим мультиметр, автомобильный аккумулятор и лампа с припаянными проводами, провода для подключения между генератором и аккумулятором, а еще можно взять дрель с подходящей головкой, так как возможно придется крутить ротор за гайку на шкиве.

    Элементарная проверка лампочкой и мультиметорм

    Схема подключения: выходная клемма (В+) и ротор (D+). Лампу нужно подключить между основным выходом генератора В+ и контактом D+. После этого берем силовые провода и подключаем “минус” к минусовой клемме аккумулятора и к массе генератора, “плюс” соответственно к плюсу генератора и к выходу В+ генератора. Закрепляем на тиски и подключаем.

    Включаем тестер в режим (DC) постоянного тока, цепляем один щуп на аккумулятор к “плюсу”, второй также, но к “минусу”. Далее, если все в рабочем состоянии, то должна загореться лампочка, напряжение в этом случае будет 12,4В. Затем берем дрель и начинаем крутить генератор, соответственно лампочка в этом момент перестанет гореть, а напряжение уже будет 14,9В. После чего добавляем нагрузку, берем гологенную лампу H4 и вешаем ее на клемму аккумулятора, она должна загореться. После чего в аналогичном порядке подключаем дрель и напряжение на вольтметре будет показывать уже 13,9В. В пассивном режиме аккумулятор под лампочкой дает 12,2В, а когда крутим дрелью, то 13,9В.

    Схема проверки генератора

    Строго не рекомендуется:

    1. Проводить проверку на работоспособность генератора путем короткого замыкания, то есть “на искру”.
    2. Допускать, чтобы генератор работал без включенных потребителей, также нежелательна работа при отключенном аккумуляторе.
    3. Соединение клеммы “30” (в некоторых случаях B+) с “массой” или клемму “67” (в некоторых случаях D+).
    4. Проводить сварочные работы кузова автомобиля при подключенных проводах генератора и аккумулятора.

    Автомобильный генератор и его особенности

    В рамках данной статьи поговорим об особенностях принципиального устройства автомобильных генераторов. Для владельцев автомобилей, разбирающихся в предмете, данная статья не будет интересна. Но для тех, кому автомобильные генераторы интересны в прикладном плане, эта информация может оказаться полезной.

    В современных автомобилях в качестве генераторов применяются синхронные трёхфазные электрические машины переменного тока, у которых в выпрямителе применяется схема Ларионова.

    Чтобы генератор после пуска двигателя отдавал ток в нагрузку, необходимо обеспечить питание обмотке возбуждения. Это происходит при повороте ключа замка зажигания в рабочее положение.

    Ток в обмотке возбуждения управляется стабилизатором напряжения, который может быть выполнен в виде отдельного узла или встроен в щёточный узел генератора. В подавляющем большинстве современных генераторов стабилизатор напряжения (СН) питается от отдельной секции выпрямителя.

    Среди прочих генераторов переменного тока, генератор автомобильный выделяется несколькими особенностями. Прежде всего, автомобильный генератор хотя и выдает постоянный ток, на деле он является генератором тока переменного, который затем выпрямляется диодным мостом и превращается в постоянный ток.

    Такое решение весьма популярно, тот же генератор переменного тока из асинхронного двигателя можно превратить в генератор постоянного тока, достаточно лишь добавить диодный выпрямитель.

    Генераторы с выпрямлением переменного тока называются вентильными генераторами постоянного тока. К таким генераторам и относится автомобильный генератор.

    Выходное напряжение автомобильного генератора постоянно

    Одна из отличительных черт автомобильного генератора — напряжение на его выходных клеммах поддерживается в узком диапазоне при помощи специального стабилизатора, называемого регулятором напряжения. Но и это не является чем-то исключительным для электрических машин.

    Стабилизаторы напряжения можно встретить в комплектации многих источников бесперебойного питания, в том числе среди тех, которые берут энергию для своих аккумуляторов от механических генераторов тех же домашних ГЭС или от солнечных батарей.

    Главная же отличительная черта именно автомобильного генератора — то что он получает механическую энергию через ремень от коленвала двигателя внутреннего сгорания, у которого частота вращения совсем не постоянна, зависит она от режима работы транспортного средства в текущий момент, и никак не связана с нуждами потребителей постоянного тока.

    Вот и получается, что задача генератора и его электроники — суметь заряжать автомобильный аккумулятор и питать потребители стабилизированным напряжением, независимо от того, каковы текущие обороты якоря — напряжение обязано оставаться в узком коридоре в районе 14 вольт.

    Если напряжение по какой-то причине выйдет за пределы диапазона стабилизации, зарядный ток аккумулятора может стать чрезвычайно высоким, и электролит попросту выкипит.

    Такое явление не является чем-то невиданным, многие автолюбители сталкивались с ним, когда регулятор напряжения на генераторе выходил вдруг из строя — электролит в аккумуляторе в таком случае быстро выкипает.

    Если же напряжение с генератора окажется слишком низким, то аккумулятор преждевременно разрядится. С данной проблемой также сталкивались многие автомобилисты.

    Итак, стабильное выходное напряжение — обязательное условие правильной работы автомобильного генератора. Но этого достичь не так уж и просто. Диапазон варьирования частоты вращения ротора генератора в автомобиле довольно широк. На холостых оборотах это порядка 800 — 1200 оборотов в минуту, а в момент хорошего разгона — до 5000 и даже до 6000 оборотов в минуту, в зависимости от того, что это за автомобиль.

    Токоскоростная характеристика автомобильного генератора

    Таким образом, поскольку напряжение автомобильного генератора поддерживается почти постоянным благодаря регулятору напряжения, он имеет собственную токоскоростную характеристику (ТСХ), ведь при разных скоростях вращения ротора, ток нагрузки получается разным. Напряжение постоянное, но чем выше обороты — тем выше ток, и чем ниже обороты — тем ток с силовых клемм генератора меньше.

    Примечательно кстати то, что автомобильный генератор имеет предел по току, и поэтому обладает свойством самоограничения. Это значит, что когда ток достигнет определенной предельной величины, как бы ни повышались обороты дальше, ток нарастать уже больше не будет, просто не сможет.

    Токоскоростаня характеристика (ТСХ) автомобильного генератора снимается по методике, принятой в качестве международного стандарта. Она (характеристика) снимается в процессе испытания работы генератора на стенде в паре с полностью заряженным аккумулятором такой номинальной емкости, которая в ампер-часах составляет половину (50%) номинального тока генератора в амперах. На характеристике находят характерные важные точки: n0, nrg, nн, nmax.

    Начальная частота вращения ротора n0 – это теоретическая частота вращения ротора без нагрузки. Так как характеристику начинают снимать начиная с тока в 2 ампера, то эту точку находят путем экстраполяции характеристики до пересечения с горизонтальной осью оборотов.

    Минимальную рабочую частоту генератора nrg принимают соответствующей оборотам коленвала на холостом ходу. Это примерно от 1500 до 1800 оборотов в минуту для ротора генератора. Ток при данной частоте, как правило, составляет от 40 до 50% от номинала для данного генератора. Этого тока должно хватить для питания минимального количество жизненно важных потребителей в автомобиле.

    Номинальные обороты ротора генератора nн — это как раз та частота, при которой генерируется номинальный ток Iн, он не должен быть меньше номинала по паспорту.

    Максимальные обороты ротора генератора nmax – это та частота вращения ротора, при которой генератором отдается максимальный ток, величина которого не сильно отличается от номинала испытываемого генератора.

    Для генераторов отечественного производства раньше было принято указывать номинальный ток при 5000 оборотах в минуту. Указывалась и расчетная частота nр для расчетного тока генератора Iр, равного двум третьим от номинального тока. Этот расчетный режим соответствовал такому режиму работы генератора, когда его узлы не сильно нагревались. Все характеристики снимались при напряжении 14 или 13 вольт.

    Самовозбуждение автомобильного генератора и КПД

    Автомобильный генератор обязан самовозбуждаться на частоте вращения его ротора ниже частоты при оборотах коленвала на холостом ходу. Проверка проводится на стенде, где самовозбуждение должно произойти при подключении генератора к аккумулятору с контрольной лампой.

    Возможности автомобильного генератора с энергетической точки зрения характеризуются величиной его КПД. Чем больше КПД — тем меньшая мощность отбирается от двигателя внутреннего сгорания для получения той же полезной отдачи в форме электрической мощности.

    КПД генератора зависит главным образом от конструктивных особенностей конкретного изделия: какова толщина пластин в статоре и толщина набора, насколько качественно пластины друг от друга изолированы (насколько малы токи Фуко), каково сопротивление обмоток статора и ротора, насколько широки контактные кольца ротора, каково качество щеток и подшипников? И т. д.

    Но одно сказать можно точно — чем выше номинальная мощность генератора — тем выше и КПД. Между тем, типичный КПД автомобильных генераторов, да и вообще вентильных генераторов, не превышает 60%.

    Главный показатель возможностей генератора — это его токоскоростная характеристика, она показывает наглядно, чего можно ожидать от того или иного генератора, на что можно рассчитывать. По характерным точкам составляют таблицу для генератора.

    Для примера приведем таблицу характеристик генераторов отечественного производства:

    Диапазон выходного напряжения на разных оборотах и в зависимости от температуры и нагрузки, отражает возможности регулятора напряжения автомобильного генератора.

    Сколько должен выдавать генератор для нормальной зарядки аккумулятора

    Постоянный недозаряд АКБ или её абсолютная разрядка в самый неподходящий момент — головная боль многих автовладельцев. Одним из источников этих проблем может быть генератор. Но как его проверить? Возможно, дело совсем не в нём? Давайте вместе разберёмся, сколько должен вырабатывать генератор для нормального функционирования всех систем автомобиля и поддержания АКБ в заряженном состоянии.

    Как проверить работу генератора

    Аккумулятор в автомобиле — важный элемент системы, который отвечает за обеспечение бортовой сети машины электричеством. Генератор используется для зарядки АКБ во время её активности. Нестабильная работа устройства, генерирующего электроэнергию, становится причиной просадки напряжения в сети и отсутствия восстановления ёмкости источника питания.

    Под нормальной производительностью генератора понимается своевременное и полноценное восполнение уровня заряда аккумуляторной батареи, который под нагрузкой уменьшается. Проверка величины зарядки аккумулятора от генератора проста и может быть выполнена владельцем авто самостоятельно.

    Диагностика автомобильного устройства, генерирующего энергию, включает в себя визуальный осмотр агрегата, его элементов и сопутствующих деталей, а также осуществление замеров напряжения и силы тока. Как минимум два раза в год следует проверять натяжение ремня приводов, чрезмерное ослабление которого приводит к уменьшению работоспособности генератора, а иногда может повлечь за собой и поломку устройства. Раз в год можно осуществлять проверку элементов оборудования — креплений, диодного моста, регулятора напряжения и других. Гарантией отсутствия проблем будет и своевременное обслуживание аккумулятора — чистка клемм, добавление дистиллированной воды.

    Диагностика таких показателей, как напряжение, сила тока, сопротивление, необходима также два раза в год. Для её осуществления вам понадобятся специальные приборы — вольтметр, мультиметр или нагрузочная вилка.

    Какая зарядка должна идти на аккумулятор с генератора

    Традиционно считается, что 13,5—14,5В должен выдавать генератор на АКБ и этого совершенно хватает для восполнения затрат аккумуляторной батареи.

    Стоит учитывать, что использование на автомобиле батареи большей мощности, чем рекомендует изготовитель, требует и установки более производительного генерирующего устройства.

    Необходимо учесть ту нагрузку, которую должен выдерживать генератор — она высчитывается по максимальным показателям всех электроприборов и систем авто.

    Не стоит забывать, что зарядный ток от устройства, генерирующего энергию, позволит завести машину в холодное время года. Для того чтобы не возникало проблем с заводом автомобиля, мы рекомендуем приобретать генерирующее оборудование, ток заряда которого будет составлять примерно 10% от ёмкости источника питания. То есть для аккумулятора в 100 А/ч необходим генератор, который сможет выдать 10А. Обратите внимание, для многих машин оборудование в 100 ампер будет работать на пределе своих возможностей, потому что энергопотребление автомобильной системы в районе 80 ампер. Поэтому выбор источника, генерирующего энергию, должен учитывать и ёмкость АКБ, и потребление в сети.

    Как проверить напряжение генератора на аккумуляторе

    Разность потенциалов можно диагностировать двумя способами — непосредственно на генерирующем оборудовании и через аккумулятор. Генератор напрямую связан с источником питания толстым проводом, потому для проверки уровня разницы потенциалов можно измерить напряжение на источнике питания. Для этого потребуются специальные устройства — вольтметр, мультиметр или нагрузочная вилка.

    Провода первых измерительных приборов подключаются к АКБ в любой последовательности. Вилка должна быть соединена с клеммами аккумуляторной батареи со строгим соблюдением полярности. Принято считать, что нормальное напряжение в сети должно быть не ниже 12 вольт. На холостом ходу без включения всех электрических приборов автомобиля этот показатель должен быть на уровне 13,5—14В. Падение значений напряжения до 13,3—13,8 вольта считается допустимым.

    В то же время обычным тестирующим оборудованием можно проверить сопротивление элементов генератора — ротора, статора и диодного моста. Диагностика роторного оборудования осуществляется по его обмотке. Необходимо соединить щупы устройства с контактными кольцами. Если мультиметр даёт показания от 2, 3 до 5,1 Ом, то этот элемент исправен. Потребление тока обмоткой должно быть в пределах 3—4,5 ампер.

    Её нормальное сопротивление — 0,2 Ома. Проверка диодного моста осуществляется по наличию или отсутствию сопротивления, показатели не имеют значения. Единственное, стоит учесть — нулевого измерения быть не должно. Замеры осуществляются попарно — плюсовой выход и все пластины с этой стороны или минус и все элементы.

    Напоминаем, что для нормальной зарядки автомобильного аккумулятора напряжение, выдаваемое генератором, должно быть от 13,5 до 14 вольт.

    Сколько ампер выдаёт автомобильный генератор на аккумулятор

    Сила тока, необходимая электросистеме каждого авто, индивидуальна и зависит от количества потребителей электричества и их значений. А также ток заряда должен быть достаточным для зарядки источника питания.

    Стоит отметить, что показания ампер появляются только тогда, когда в электросистеме автомобиля есть нагрузка и, соответственно, разрядка АКБ. После запуска двигателя машины, ток заряда составляет около 6—10 ампер и со временем падает, потому что идёт заряд аккумулятора, принимающего на себя основное потребление энергии. Если включить дополнительно оборудование — фары, магнитолу или обогрев зеркал, то можно увидеть повышение значений зарядного тока.

    Во время покупки генератора обращайте внимание на его технические характеристики, которые производитель указывает на корпусе — именно там вы найдёте информацию о том, какой ток максимально будет поступать на аккумулятор.

    В таблице ниже можно посмотреть примерные значения силы тока, которые показывает генератор при различной нагрузке.

    Таблица 1. Сколько ампер выдает генератор под нагрузкой.

    Признаки неисправности генератора

    В современных машинах поломки электрической системы — одни из распространённых. Большое количество электроники обязывает особо тщательно контролировать работу и состояние генератора и аккумулятора, потому что их выход из строя может обездвижить автомобиль. Самыми популярными признаками неисправности генератора являются:

    • световая индикация аккумуляторной батареи на панели приборов;
    • нестабильная работа АКБ (её выкипание или недозаряд);
    • различная интенсивность света фар;
    • посторонние звуки со стороны генератора.

    Если вы заметили некорректную работу автомобиля, то, возможно, ток зарядки аккумулятора от генератора недостаточен.

    Все неисправности электротехнического оборудования, к которому относится генерирующее энергию устройство автомобиля, являются механическими (деформация или поломка креплений, корпуса, нарушение работы подшипников, прижимных пружин, ремня привода и др.) или электрическими (обрывы обмоток, неисправности диодного моста, выгорание или износ щёток, замыкания между витками, пробои и пр.).

    Не стоит списывать неработающий генератор со счетов: узнайте, есть ли ремкомплекты и запасные части. По возможности замените их. Если вы не можете самостоятельно осуществить ремонтные работы, то отдайте генератор в мастерскую. Многие умельцы сумеют восстановить агрегат без лишних затрат и в кратчайшее время.

    Однако отдельные поломки требуют покупки нового устройства, генерирующего электроэнергию. Например, выходящий из строя подшипник, который впаян в корпус генератора не подлежит восстановлению или замене в большинстве случаев.

    Помните, что поломка этого узла может быть вызвана не только износом и коррозией, но и плохим качеством элементов, комплектующих; чрезмерная нагрузка; внешнее воздействие солей, жидкостей, температур.

    Другие причины низкого напряжения

    Не всегда малая разность потенциалов в системе связана с поломкой генератора или плохим аккумулятором. Если диагностика этих элементов не выявила никаких неполадок, то стоит обратить своё внимание на следующее:

    • состояние клемм аккумулятора — плотность примыкания и оксидация;
    • проблемы электропроводки — окисление, нарушение её целостности;
    • выходные контакты к электроприборам;
    • правильно подобранные энергопотребители.

    Каждый контакт должен быть плотно примыкающим и целостным, то есть необходимо отсутствие образований (например, сульфации), которые будут нарушать прохождение тока. Неправильное соединение контактов приводит к ускоренному разряду батареи даже на незаведенной машине.

    Чтобы улучшить примыкание элементов электросистемы автомобиля, необходимо зачистить все контакты и восстановить целостность проводов с помощью их замены или соединения и обмотки изоляционной лентой.

    В заключение хотелось бы повторить, что устойчивая работа автомобиля требует постоянного контроля всех элементов, а особое внимание должен привлекать генератор. Аккумулятор заряжается от него и обеспечивает электричеством целую автомобильную систему. Обращайте внимание на все элементы: щётки генератора, контактные кольца, регулятор напряжения, обмотку оборудования.

    Самые корректные замеры следует осуществлять при полной заряженности батареи и в различных режимах. Помните, что производитель привязывает характеристики генератора к количеству оборотов двигателя — именно они помогают вырабатывать определённый ток.

    Подробное видео, как проверить генератор:

    У вас есть опыт диагностики генератора и решения проблем в электрической системе автомобиля? Поделитесь, пожалуйста, вашим опытом и мнением с нашими читателями в комментариях. Если у вас есть вопросы по затронутым темам, мы будем рады на них ответить.

    Ссылка на основную публикацию
    Adblock
    detector
