Использование ультразвукового оборудования
При ультразвуковой очистке форсунок их помещают в специальную ванну, которая наполнена сольвентом или другим аналогичным раствором, после чего с помощью специального оборудования в ванну подают ультразвуковые волны. Правильно подобранная частота колебаний ультразвуковых волн в сочетании со специальной автохимией позволяет эффективно очищать все внутренние полости деталей, растворяя даже окаменевший нагар, который устранить просто использованием автохимии будет невозможно.
После испытания все форсунки устанавливаются на специальный стенд, где проверяется качество их работы и правильность распыления топлива. Только после такой полной ревизии детали снова устанавливаются на двигатель, что позволяет улучшить работу мотора и полностью устранить проблемы с впрыском топлива. Специалисты рекомендуют выполнять такую ультразвуковую прочистку форсунок при пробеге в 70 тысяч километров на новом автомобиле, а в последующем проводить аналогичный сервис каждые 20−30 тысяч километров пробег, одновременно меняя свечи накаливания.
Единственный недостаток такой ультразвуковой очистки форсунок — это высокая стоимость сервисных работ. Поэтому большинство автовладельцев прибегает к таким услугам только в том случае, если у машины имеются выраженные признаки появления нагара в топливной системе, когда двигатель троит, работает с выраженными перебоями и имеются проблемы с пуском.
В процессе эксплуатации автомобиля в топливной системе и форсунках дизельных моторов может образовываться налет и другие загрязнения, которые приводят к перебоям в работе силового агрегата. Автовладельцу необходимо будет выполнять своевременную очистку форсунок от таких плотных образований. В профилактических целях следует регулярно добавлять в топливо средства для чистки форсунок дизеля, которые сочетают эффективность, доступную стоимость и простоту использования.
Alfa Romeo 159 Sportwagon 2.4 TI – il sogno nero › Logbook › Промывка форсунок Common Rail без снятия, снятие/установка форсунок
В процессе поиска возможных причин проблем с двигателем, узнал, что многие владельцы авто с подобными двигателями, удаляют клапан ЕГР и отключают его програмно. Ну, а раз лезть в прошивку, то может ещё что-нибудь можно улучшить. Например отключить вихревые заслонки. Кстати, когда снимал клапан ЕГР, заметил что снята тяга привода вихревых заслонок. Сами заслонки стоят в открытом положении.
В итоге поисков, вышел на широко известного в узких кругах человека с ником TechnoDiktator , который прошил уже не одну дизельную Альфу. Он согласился сделать мне прошивку, а заодно подсказал как бюджетно возможно решить проблему с высокой коррекцией.Wynn’s Diesel System Purge .
Изначально она используется на специальном стенде промывки форсунок, но многие используют её без их снятия, на двигателе. При этом, отключается подача топлива из бака, а вместо этого, прямо на ТНВД подаётся промывка. Для подкачки промывки на ТНВД я использовал электробензонасос с карбюраторного ВАЗа.
Схема подключения такая:
Подача и обратка самого автомобиля соединяются шлангом, чтобы не вытекало топливо в подкапотное пространство. Заодно я вынул предохранитель на бензонасос.
Двигатель запускается и работает на холостом ходу пока не израсходуется промывка. Я использовал 3 банки промывки. Пока двигатель работал, подключил ноут и с удивлением смотрел, как коррекция уменьшается прямо на глазах!-1,99 : 2,66 : 1,04 : 1,47 : -3,18 -0,77 : -0,31 : 0,51 : -0,50 : 1,06
Но, хоть коррекция и пришла практически в норму, на холостой ход это не повлияло — обороты плавали как и раньше.0 445 110 213_01 0 445 110 243 . Но, когда 4 мои форсунки были уже проверены, вышел мастер и сказал, что он не может поставить мою 5ю форсунку на стенд вместе с купленной, так как у них разные тестпланы и проверять их можно только отдельно. Соответственно и на машину их ставить вместе не рекомендуется. И она вообще с двигателя 1,9л! Получается что проверять её смысла нет. Тогда я решил проверить только свою оставшуюся. В итоге, по результатам, 3 форсункам из 5 присвоились заводские коды! Они в отличном состоянии! Остальным двум коды не присвоились, но они тоже пока в допуске.CRI2-16 одинаковая, то они взаимозаменяемые. Хотя, при этом, заменители по каталогу Bosch у этих форсунок разные. И разные тест-планы на стенде. В общем, ставить её себе я не рискнул.
Однако, я понял причину большой коррекции по 5 цилиндру. Там прогорела медная уплотнительная шайба под форсункой. Кстати, шайбы эти доставать довольно проблематично. Для этого есть спецсъёмник, которого у меня, конечно, не было. Но я приспособил обычный круглый напильник: вставил его в колодец, немного пошатал, провернул и шайба доставалась. Так вот, пятая форсунка досталась вместе с шайбой, которая к ней прикипела. И шайба выглядела не так красиво, как остальные.
Понятно, что при таком состоянии сёдел, новые шайбы ставить бессмысленно. А как прочистить сёдла? Для этого существуют специальные наборы зенковок, но стоят они недёшево. К тому же, в наборах куча зенковок для сёдел других автомобилей, а мне нужна была только одна — за остальные переплачивать не хотелось. После долгих поисков, я наконец нашел в продаже отдельно саму зенковку, её артикул: JTC 4050-C4 .
Далее, вороток с зенковкой вставляется в колодец и несколько раз осторожно проворачивается рукой. Важно счистить только грязь, не повредив при этом само седло, чтобы не изменилась посадочная глубина форсунки, иначе придётся ставить более толстые шайбы. Так выглядела зенковка после начала прочистки:
Как промыть систему питания дизельного двигателя: способы и средства для промывки
Хорошо известно, что топливная система двигателя, причем как бензинового, так и дизельного, нуждается в периодической промывке. При этом дизельная топливная аппаратура является намного более чувствительной к качеству топлива, а малейшие отклонения от нормы немедленно отражаются на работе всего силового агрегата.
Далее мы поговорим о том, чем промыть топливную систему дизельного двигателя, какие признаки указывают на необходимость очистки впрыска, а также как выполняется промывка инжекторных форсунок дизельного ДВС.
Когда нужно чистить дизельные форсунки: основные признаки
Итак, как уже было сказано, в процессе эксплуатации транспортного средства загрязнение форсунок и других элементов системы питания практически неизбежно, особенно на территории СНГ.
При этом даже если владелец заливает в бак самое качественное и дорогое дизтопливо на АЗС, а также своевременно меняет все фильтры, это позволят только увеличить межсервисные интервалы очистки форсунок, но никак не исключает такую необходимость.
Более того, определить качество горючего простой автовладелец зачастую не имеет возможности. Этим часто пользуются недобросовестные хозяева АЗС, которые реализуют в своих сетях топливо весьма посредственного качества, выдавая его за самую «элитную» дорогую солярку.
Но и это еще не все. Система питания дизельных моторов работает с топливом, которое само по себе изначально имеет много «тяжелых» фракций. При этом наиболее активно скопление отложений происходит в момент, когда разогретый двигатель уже заглушен.
Дело в том, что дизельные форсунки не только пропускают солярку под высоким давлением, но и подвержены сильному нагреву. В таких условиях происходит как выработка деталей по механической части, так и загрязнение дизельных инжекторов.
После остановки двигатель горячий, система охлаждения не работает, однако оставшееся в форсунках топливо буквально «пригорает», оставляя на поверхностях форсунки характерный налет в виде лаковых отложений.
Указанный слой лакового налета уменьшает сечение пропускного канала, фактически снижая способность форсунки подавать дизтопливо в камеру сгорания в нужном объеме. Например, слой, который имеет толщину чуть более 4 мкм, уже способен снизить производительность форсунки на 20% и более. В результате дизель не тянет, теряет мощность, увеличивается расход горючего и т.д.
Определить, что форсунки на дизеле нужно чистить, можно по следующим признакам:
Добавим, что обычно совокупность перечисленных симптомов чаще досаждает водителю с наступлением холодов. Причина- снижение способности топливно-воздушной смеси испаряться в условиях низкой наружной температуры.
Обратите внимание, даже если затем произвести очистку, с такими повреждениями никакая промывка уже не справится. Другими словами, если запустить процесс, тогда форсунки на дизеле нужно будет или ремонтировать, или полностью менять на новые элементы.
Как самому промыть топливную систему дизельного двигателя
Как видно, целый ряд факторов приводит к тому, что на рабочих поверхностях форсунок образуется слой из отложений и нагара. Если не производить чистку, тогда рано или поздно двигатель начнет работать со сбоями. При этом делать промывку нужно своевременно.
Основная задача — убрать незначительные отложения и нагар с рабочих поверхностей, что поможет избежать более серьезных последствий. Для этого можно посетить СТО и воспользоваться услугой промывки инжектора на специальном стенде.
Также процедуру очистки форсунок дизельного двигателя можно выполнить своими руками в домашних условиях. Для этого необходимо иметь промывочную жидкость для форсунок. Как правило, такие жидкости представлены в продаже. Многие автолюбители успешно используют одно из самых простых и доступных решений под названием Сольвент.
Теперь давайте рассмотрим очистку на практике:
В самом начале приобретается банка Сольвента подходящего производителя.
Затем нужно подготовить пару бензостойких шлангов (длина около 80 см). Шланги по диаметру должны подходить для того, чтобы надеть их на штуцера ТНВД.
Далее с топливного насоса высокого давления снимаются штатные шланги и надеваются заранее подготовленные.
Свободные концы шлангов вставляются в емкость (подойдет пластиковая емкость, бутылка и т.п.), куда заранее залит Сольвент Винс или другой похожий очиститель.
Добавим, что на шланг, через который идет подача топлива в ТНВД, нужно дополнительно установить простой топливный фильтр. Это позволит избежать возможного попадания грязи из пластиковой емкости.
Еще сам шланг подачи топлива нужно помещать в емкость таким образом, чтобы конец был опущен на самое дно, так как нельзя допустить попадания воздуха в ТНВД.
Затем емкость с вставленными шлангами нужно надежно закрепить в моторном отсеке;
Теперь двигатель можно завести, после чего в режиме ХХ следует «погазовать», поднимая обороты до средних и выше. После прогазовки нужно дать двигателю еще около 2-3 минут поработать на холостых оборотах и заглушить мотор.
После этого выдерживается пауза. Спустя 20-25 минут отложения должны размягчиться (откиснуть), после чего процедуру нужно повторить.
Окончанием можно считать момент, когда сольвент в емкости почти закончился. При этом важно не допустить того, чтобы двигатель заглох от того, что в емкости закончилась промывочная жидкость.
Что касается последнего пункта, нужно понимать, что многие ТНВД на дизелях имеют внутри элементы, которые во время работы насоса предполагают активное охлаждение горючим. Во время очистки дизтопливо заменяется промывочной жидкостью, однако принцип охлаждения не меняется.
Завершающим этапом можно считать сборку в обратном порядке, подсоединение штатных шлангов и тестовый запуск ДВС. После того, как мотор начнет устойчиво работать на ХХ и других оборотах, автомобиль можно начинать эксплуатировать.
Отметим, что в процессе очистки следует избегать попадания промывочной жидкости на кожу или в глаза, чтобы не получить химический ожог. Еще необходимо соблюдать технику безопасности, не допуская разлива жидкости в подкапотном пространстве и т.п. Состав отличается высокой горючестью и склонен испаряться, что может при неосторожности в конечном итоге привести к пожару.
Затем двигатель нужно заглушить и оставить автомобиль на 12 часов.
Другие доступные способы промывки инжектора и системы питания двигателя
Как видно, сольвент является эффективным очистителем. При этом существуют и другие способы промывки форсунок.
Одним из таких решений является промывка, которая заливается прямо в топливный бак. Решение спорное и больше подходит для новых авто в качестве профилактической меры.
Если же залить такую промывку в старый автомобиль, значительно повышается риск того, что все отложения из топливной системы закупорят каналы, грязь попадет в камеру сгорания в цилиндрах и т.д. В результате пострадают форсунки, насос и сам двигатель.
На практике намного предпочтительнее чистить форсунки со снятием. Однако и тут есть минус, так как остальные элементы системы не промываются.
Комплексная очистка топливной системы предполагает разборку и снятие всех элементов (насос, форсунки, топливный бак и т.д.). Затем форсунки и ТНВД проверяют на стендах, чистят, дефектуют, ремонтируют или меняют.
Остальные детали топливной системы тщательно очищают перед установкой. Такой способ наиболее эффективен, а также является гарантией того, что раскисшая грязь не попадет в цилиндры. При этом диагностика позволяет точно определить неисправные форсунки, а не просто загрязненные.
Для разборной форсунки можно пойти путем разборки элемента и промывки его очистителем. Такой способ распространен и часто используется при самостоятельном обслуживании авто.
При этом результат может все равно быть хуже по сравнению с промывкой на стенде. Также нужно уметь разбирать дизельную форсунку, а во время обратной сборки не допускать попадания даже малейших частиц пыли ли грязи. Если это произойдет, есть риск скорого выхода из строя всего элемента.
Что в итоге
С учетом приведенной выше информации становится понятно, что стабильная работа дизельного двигателя напрямую зависит от чистоты его топливной системы. Чистит инжектор на дизеле рекомендуется не реже одного раза в 12 месяцев или каждые 25-30 тыс. км. пробега (в зависимости от того, что наступит раньше).
Нужно учитывать, что дизельное топливо способно сильно загрязнить систему питания, даже с учетом того, что регулярно меняется топливный фильтр. При этом многих проблем позволяет избежать установка дополнительных фильтров тонкой очистки, которые способны задержать даже микроскопические частицы. Такие фильтры специалисты рекомендуют ставить в топливную магистраль, а также дублировать перед самими форсунками.
Другими словами, чистка форсунок без снятия не позволяет определить, какая форсунка может быть неисправной, какую форму имеет факел распыла и т.д. Получается, без снятия форсунок с двигателя и их проверки на стенде трудно определить, что является основной причиной сбоев в работе, грязь или механические повреждения.
Нагарообразование и последствия закоксовки двигателя. Залегание поршневых колец, появление отложений и лака на деталях. Как самостоятельно удалить нагар.
Признаки неисправности и проверка инжекторных форсунок без демонтажа. Диагностика электропитания форсунок, анализ производительности. Советы и рекомендации.
Неисправности форсунок дизеля, проверка и самостоятельное выявление проблем. Очистка сопла форсунок дизельного двигателя, регулирование давления впрыска.
Когда нужно чистить форсунки на автомобиле, признаки и симптомы. Самостоятельная чистка инжекторных форсунок: доступные способы очистки инжектора.
Особенности работы и причины неисправностей дизельных форсунок. Как самостоятельно выполнить снятие, дефектовку, разборку и ремонт форсунок дизельного ДВС.
Чистка инжектора автомобиля без снятия форсунок. Способы очистки форсунок со снятием на кавитационном стенде. Ультразвуковая и гидродинамическая кавитация.
Грамотная промывка форсунок дизельного двигателя
Несмотря на сложную конструкцию, дизельный двигатель пользуется у водителей немалой популярностью. Это обусловлено долговечностью, надёжностью и практичностью в эксплуатации. При грамотном уходе дизельный мотор способен проработать значительно дольше бензинового.
Однако, они очень капризны в отношении топлива, что связано со сложностью конструкции системы, подающей горючее к камерам сгорания. Использование некачественного дизтоплива существенно отражается на эффективности работы форсунок, заметно её снижая, что отражается на деятельности всей топливной системы.
Что собой представляют форсунки
Специальная конструкция, выполняющая распыление горючего внутрь двигателя, называется форсунками. Они имеют вид маленьких отверстий, сквозь которые осуществляется впрыскивание топлива. Завершается конструкция игольчатым клапаном.
Благодаря непрерывному термическому воздействию и проведению, иногда сомнительного топлива, форсунки быстро засоряются. Обрастая налётом, игла не справляется с обязанностями, происходит разгерметизация, влекущая проникновение горючего внутрь цилиндра.
Почему форсунки загрязняются
Активная эксплуатация дизельного автомобиля вынуждает к частым заправкам. Но, качество топлива не всегда соответствует необходимым требованиям. Искусственное увеличение объёмов дизтоплива недобросовестными автозаправщиками, отражается не только на его качестве, но и на функциональности свей топливной системы. При эксплуатации, форсункам приходится испытывать немалые нагрузки от действующих на них давления, а также высоких температур.
Сгорающее дизтопливо способствует образованию нагара, который благополучно оседает на форсунках, нарушая их функциональность и препятствуя подаче топлива. Когда промывка форсунок дизельного двигателя выполняется редко, может произойти деформация отдельных элементов. Это заметно снижает способность к подаче топлива, что влечёт снижение работоспособности мотора и завышенный расход дизтоплива.
Признаки, подтверждающие загрязнение форсунок
Определить засорение форсунок на глаз, практически невозможно. Однако существуют определённые признаки, позволяющие насторожиться и принимать меры по срочной диагностике. К ним относятся:
завышенная потребляемость дизтоплива;
сложности при запуске движка;
выхлопная труба выдаёт густой шлейф чёрного дыма;
неравномерная работа агрегата;
снижение мощности или динамики разгона;
повышенная токсичность отработанных газов;
под нагрузкой движок издаёт посторонние звуки.
Каждый отдельный или несколько сразу признаков должны насторожить автолюбителя, подтолкнув к обращению в сервис. Именно там установится точный диагноз образовавшейся проблемы. Затягивание с очисткой форсунок дизельного двигателя чревато серьёзными нарушениями функций топливной системы.
Варианты прочистки форсунок
Следует понимать, что эффективная прочистка форсунок самостоятельно невозможна. Для этого необходимо воспользоваться специальным оборудованием.
Известно несколько способов очистки форсунок от мусора, содержащегося в топливе.
Ручная прочистка
Сегодня существует огромное количество всевозможных средств, позволяющих очистить форсунки от грязи. Они отличаются только эффективностью результата и стоимостью. Каждый препарат содержит пошаговую инструкцию проведения работ. Правда, этот вариант очистки относится к наименее эффективным и считается профилактическим.
Залитая непосредственно к горючему, жидкость перемещается по топливным каналам, очищая не только форсунки, но и все магистрали. Результатом становится скопление на цилиндрах отложений, препятствующих полноценному отходу тепла от мотора.
Механическая чистка
Промыть дизельные форсунки можно и при помощи более совершенного способа. Для него применяется то же средство, что и в первом случае. Но, теперь топливная система подключается к специальной установке, заставляющей очиститель циркулировать.
Правда этот вариант не позволяет жидкости перемещаться по топливным магистралям, что исключает накопление отложений. Эффективность от этого невелика, однако результат несколько лучше, чем при ручной чистке.
Подобная процедура позволяет значительно эффективнее использовать ресурсы очистителя, заставляя его работать на определённых участках, то есть выполнять очищение форсунок и поверхностей клапанов. Благодаря этому, отложения будут отслаиваться только с данных элементов, что исключает загрязнение цилиндров.
Данный метод не предусматривает применение диагностических стендов, что исключает полноценное проведение проверки качества выполнения чистки.
Ультразвуковая промывка
Относится к наиболее эффективному способу чистки на сегодня. Загрязнения с форсунок удаляется без использования жидкостей. Основой данного варианта является метод кавитации, выполняемый с использованием специального оборудования.
Самостоятельная чистка форсунок
Этот метод, может и не самый эффективный, но наиболее любимый у автолюбителей, так как исключает материальные расходы. Правда, если выполнять такую процедур регулярно, можно избежать крупных неприятностей.
Необходимые приспособления для самостоятельной очистки
Для проведения данной процедуры придётся приготовить всё, что может потребоваться:
промывочная жидкость;
два куска провода, желательно одинаковых;
силиконовая трубка, имеющая диаметр внутри до 5 мм;
аккумулятор;
кнопка;
изолирующая лента;
стандартные инструменты (пассатижи, отвёртка).
Демонтаж пошагово
Для более качественного очищения, форсунки потребуется изъять из топливной системы. Это выполняется следующим образом:
скручивают гайки, удерживающие топливную рейку на впускном коллекторе;
открепляют топливный регулятор, контролирующий давление;
рейку удаляют с форсунками;
извлекают из гнёзд форсунки для последующей чистки.
Работы рекомендуется выполнять на автомобиле, простоявшем без выезда несколько часов, что необходимо для снижения давления в ТС (топливной системе).
Процесс промывания
Самостоятельная прочистка форсунок требует выполнения целого ряда соответствующих предписаний. Прежде всего, производятся подготовительные работы:
организация герметичности соединения между промываемым элементом и ёмкостью с чистящей жидкостью, пользуясь силиконовой трубкой либо шлангом, прикреплённым к баллону изолентой;
противоположный конец трубки насаживается на форсунку;
с помощью аккумулятора, а также двух проводов, подводится электропитание;
кнопкой, подведённой к разрыву любого из проводов, замыкается цепь;
другой провод оставляют неразрывным.
Не следует на форсунки продолжительное время подавать электричество, так как попытка очистки закончится оплавлением деталей.
Перед самим процессом очистки с детали снимаются все фильтры, а также резиновые уплотнители, во избежание деформации под воздействием очистителя. Сама процедура чистки полностью имитирует функции форсунок. Нажатие на кнопку провоцирует впрыскивание очищающей жидкости, побуждая форсунку к работе. Процедуру продолжают, пока очиститель не начнёт равномерно распыляться, на это уйдёт около трёх минут.
Учитывая, что проблему предотвратить значительно легче, чем устранять, профилактику топливной системы нужно проводить регулярно. Это позволит предотвратить множество неприятностей.
Уникальная промывка форсунок дизеля – безразборный ремонт
Испытание «SDA» – промывка дизельных форсунок.
В течение полутора лет на стенде по испытанию ТНВД «Мотерпал» проводилась проверка новой многофункциональной очищающей присадки к дизельному топливу «SUPROTEC APROHIM» “SDA (СДА)”.как добавление состава в дизельное топливо влияет на очищение форсунок от кокса и восстановление прецизионных пар форсунки и насоса.
Всем хорошо известно, что топливо не бывает идеальным, а значит рано или поздно элементы топливной системы засорятся. Постепенно на металлических частях деталей откладывается смолистая фракция, которая практически не растворяется. В итоге, этот кокс перекрывает подачу топлива.
Промывка топливного насоса и форсунок дизеля присадкой проходила на деталях снятых с трактора 1987 года выпуска.

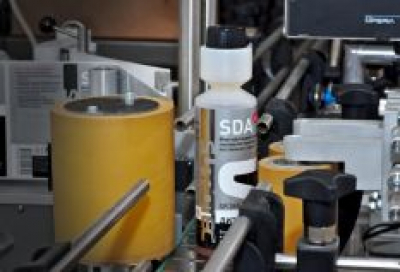

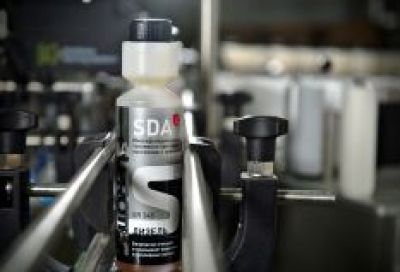

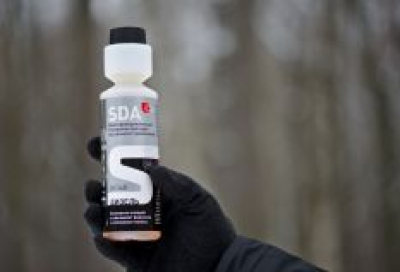

Присадка в дизельное топливо СДА. Промывка форсунок
Очищает и смазывает топливные насосы и форсунки, продлевает их ресурс. Улучшает впрыск, что снижает расход топлива и повышает динамичность, облегчает запуск, снижает нагрузку на сажевые фильтры.
Краткие результаты испытания:
После того, как была залита жидкость для промывки форсунок – многофункциональная очищающая присадка к дизельному топливу «SUPROTEC APROHIM» “SDA (СДА)” – приборы зафиксировали постепенное восстановление характеристик форсунок. Как показывают измерения, приведенные ниже в таблицах, параметры приближаются к новой форсунке.
Кроме этого, после чистки, за счёт увеличения проходного сечения сопловых отверстий, повысилось давление впрыска. Промывка форсунок снизила в них перетечки, а это доказывает эффект восстановления сопряженных пар.

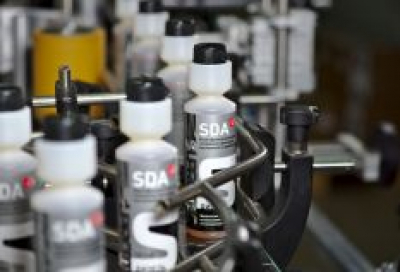

Внимание! Компания усовершенствовала упаковку присадки в топливо «SDA». С августа 2018 года вместо флакона 250 мл с дозатором выпускает присадку в одноразовых флаконах по 50 мл, по два флакона в коробке. Некоторое время в магазинах есть вероятность встретить обе версии упаковки. Можно приобрести любую из них, поскольку состав, принцип действия и дозировка присадки не изменились! Стоимость флакона «SDA» («СДА») 250 мл составляет 555 рублей.
Подробный отчет по испытаниям применения присадки в дизельное топливо, проведенные на стенде по испытанию ТНВД «Мотерпал».
Цель испытания: промывка форсунок своими руками, оценка влияния присадок, добавляемых в дизельное топливо, на раскоксовывание форсунок и ревитализацию (безразборное восстановление) прецизионных пар форсунки, насоса.
Объект испытания: топливный насос УТН-5 (Ногинского завода), топливные форсунки, 1 и 2 (4/4) снятые с трактора МТЗ-80, 1987 года выпуска (№ 550808), используемые на нём с момента начала эксплуатации, 3-я форсунка снятая с эксплуатации по причине закоксовывания 2-х отверстий распылителей из 5-ти (3/5), 4-я форсунка с новым распылителем (5/5).
Задачи испытаний: по результатам испытаний, провести замеры давлений впрыска (статика, динамика), перетекания топлива через пары игла – распылитель форсунок в процессе наработки за цикл (3 часа) – величину слива перетекаемого топлива (обратка). Ответить на вопрос: возможна ли эффективная промывка форсунок своими руками?
Методика испытаний: время проведения испытаний по согласованию с заказчиком в 12 часов наработки, с замерами через каждые 3 часа на номинальном режиме для дизеля Д-240, трактора МТЗ-80 (ТНВД: 1100 об/ мин и рычаге регулятора на упоре). Режим 3-х часовой наработки – холостой ход (400 об/мин и подача холостого хода 25 см3).
Измерялись: статическое давление впрыска форсунками на приборе ДД- 2110; динамическое давление впрыска у форсунок с помощью пьезометрического датчика давления и цифрового осциллографа (осциллограммы); минутная подача топлива по секциям, замеряемая в мензурках; перетечки топлива от форсунок (обратка) за 3-х часовой цикл, также в мензурках.
Последние оценивает зазор пары: распылитель- игла форсунки и в случае ревитализации ( безразборного восстановления) степень восстановления прецизионных пар насоса. Приборы и оборудование: стенд для испытаний топливной аппаратуры «Мотерпал» NC 110 (рис. 1), стенд для проверки и регулировки статического давления открытия форсунок ДД-2110 (рис.2), быстродействующий датчик давления RT-500 (рис. 3 ), цифровой запоминающий осциллограф АКИП 4115/3А (рис. 4 ).
Рис.1 Общий вид стенда «Мотерпал» для испытаний ТНВД.
Рис.2 Общий вид стенда ДД – 2110 для проверки и испытаний форсунок.
Рис.3 Датчик высокого давления RT-500 на первой форсунке.
Рис.4 Общий вид осциллографа АКИП 4115/3А.
Результаты испытаний В таблицах №1,2,3 приведены значения минутной подачи топлива (мл) по секциям в процессе наработки (таблица №1); статического давления форсунок (Мпа), измеряемых после циклов наработки (таблица №2); «обратки» – перетечки топлива от форсунок (мл) полученных за цикл испытаний в течении 3-х часов при частоте вращения 400 об/мин (таблица №3 ).
Таблица №1
Минутная подача на номинале, мл (1100 об/мин, 1100 циклов)
Таблица №2
Давление впрыска по манометру, МПа
бывшие в эксплуатации
Таблица №3
Слив с обработки, мл
4 цикл (12 часов)
На графиках рис. 5, 6 представлены зависимости минутной производительности (мл), статического давления срабатывания форсунок, в зависимости от времени наработки на топливном стенде с присадкой (на 20 литров дизтоплива 20 мл присадки) в часах. На графике рис.7 представлена зависимость перетекаемого из форсунки (обратка) топлива (мл) за врем цикла наработки в 3 часа. Анализ графика минутной подачи (рис 5) в процессе наработки за 12 часов практически не изменился, на новой форсунке (фор.4). На снятой с эксплуатации (фор. 3), а также работающие на тракторе (фор. 1,2). Видно изменение параметров, что показывает постепенное восстановление характеристик испытуемых форсунок, по таблице 2 и 3 видно, что параметры приближаются к новой форсунке (фор. 4)
Рис.5 График изменения минутной подачи ТНВД в зависимости от наработки в часах с присадкой в топливе.
На рис.6 представлен график зависимости статического давления открытия форсунок также в зависимости от наработки. Форсунки 1 и 2 рабочие с трактора: 1-я повысилось давление впрыска с 15,2 Мпа до 16,5. Это можно объяснить увеличением проходного сечения сопловых отверстий. 2-я форсункаувеличила давление впрыска с 15.5 Мпа до 16.
Рис.6 График изменения статического давления в процессе наработки в часах с присадкой.
На рис. 7 представлен график зависимости изменения «обратки» (перетечек) в процессе наработки в часах с присадкой. Количество перетечек в млизмерялсяв течении цикла, т.е. за 3 часа. 4-я форсунка с новым распылителем практически не имела перетечек. Наибольшие перетечки после 3-х часов наработки имела 2-я форсунка, с продолжением наработки перетечки уменьшались с 22 мл до 4,5 мл. 1-я форсунка на 2-м цикле испытаний ( с 3-х до 6-ти)увеличила перетечки с 0 мл до 13мл. Дальнейшая наработка снижала перетечки, в том числе и у 3-й форсунки. Это значит имеется эффект ревитализации, т.е. восстановления сопряженных пар.
Рис.7 График изменения «обратки» (перетечек) в процессе наработки в часах с присадкой.
На рис.8,9,10 представлены осциллограммы давлений в динамике, замеренных на входе в форсунку № 1 в процессе работы с присадкой соответственно через 3,6, 9 и12 часов на топливном стенде с помощью пьезодатчикаRT-500 и осциллографа АКИП 4115/3А. По оси Х представлено время (1- на клетка соответствует 1 мс), по оси Y давление (1-клетка соответствует 4,5 Мпа). Их сравнение – наложением (представлено разными цветами), рис. 11, показывает, что давление в динамике становится равномернее.
Рис.8 Осциллограмма давления на входе форсунки №1 после 3-х часов наработки с присадкой.
Рис. 9 Осциллограмма давления на входе форсунки №1 после 6-ти часов наработки с присадкой.
Рис. 10 Осциллограмма давления на входе форсунки №1 после 9-и часов наработки с присадкой.
Рис. 11 Совмещенные осциллограммы давлений на входе к форсунке №1 после 3, 6, и9-и часов наработки с присадкой.
Промывка форсунок двигателя
сервисные средства: новый силиконовый воск, универсальный очиститель металла на базе очистителя тормозов, «Жидкий ключ».
топливные присадки: очиститель топливной системы с измененной, более эффективной формулой и многофункциональные чистящие присадки SGA и SDA.
очистители: дезинфицирующий спрей для очистки системы вентиляции и очиститель для рук.
пластичные смазки: обновленная версия восстанавливающих смазок для подшипников и шарниров.
О времени выпуска и появлении каждого нового товара в магазинах будет объявлено отдельно.
Владельцы дизельных автомобилей неизменно сталкиваются с необходимостью чистки форсунок, которые со временем забиваются отложениями, что приводит к проблемам в работе силового агрегата. Качественная чистка дизельных форсунок может проводиться самостоятельно при помощи соответствующей автохимии, так и в специализированных сервисных центрах с использованием ультразвукового оборудования.
Для качественного распыления топлива в камере сгорания дизельные двигатели используют специальные форсунки, которые могут отличаться своим принципом
По мере увеличения загрязнения снижается пропускная способность канала, что ухудшает качество распыления смеси, появляются ощутимые вибрации, двигатель работает неровно и ухудшаются показатели топливной экономичности.
Мотор дрожит и троит.
Мотор дрожит и троит.
Выбор той или иной технологии очистки системы впрыска будет зависеть от общего состояния двигателя и наличия или отсутствия у автомобиля признаков проблем с впрыском. Если автомобиль приобретен на вторичном рынке, неизвестна его история обслуживания или у машины имеются выраженные признаки проблем с топливной системой, то следует обращаться в специализированные СТО, где с помощью соответствующего оборудования будет выполнена ультразвуковая очистка двигателя.
На сегодня разработаны десятки различных средств, которые позволяют промыть форсунки, устранив отложения и загрязнения в системе впрыска. Это могут быть как концентрированные средства, которые предназначены для прямой промывки топливной магистрали, так и присадки в топливо, которые обладают меньшей эффективностью.
Активная жидкость добавляется в топливо. Большинство специалистов отмечает посредственную эффективность такой очистки, называя выполняемую работу профилактикой, которая позволяет избежать появления отложений в топливной системе. Использовать различные присадки для чистки форсунок дизеля, которые, по словам производителей таких средств, растворяют различные отложения, можно в том случае, если имеются только начальные симптомы проблем у топливной системы. При существенных отложениях использование таких добавок в топливо может лишь навредить всей системе, вплоть до необходимости капитального ремонта двигателя.
