Как выбрать пневмобаллоны в Ваш автомобиль?

Доброго времени суток, дорогие читатели. Вы находитесь в блоге компании BlackStone. За долгие годы нашей работы мы выпустили немалое количество пневмобаллонов и имеем обширный ассортимент пневмоэлементов разных видов, начиная от экземпляров для легковых автомобилей и заканчивая полноценными грузовыми автомобилями.

Неважно, какой у вас автомобиль, иномарка или отечественная, седан или хэтчбек, легковой или внедорожник, пневмобаллоны универсальны и подойдут практически для любой машины.

Для начала следует разобраться с тем, как вы используете свой автомобиль. Многое зависит от того, для каких целей вы собираетесь использовать транспортное средство, и какого эффекта вы хотите добиться от установки пневмобаллонов. Для повышения комфорта в легковом автомобиле подойдут баллоны серии «S», «M», «M HD», «M PRO», «ME», «ME PRO», а для кроссоверов и внедорожников подойдут «ME», «ME PRO», «L PRO», «LE PRO». Если рассматривать вопрос грузоподъемности, то следует обратить внимание на комплекты серии «PRO», они имеют более мощную конструкцию и усиленные торцевые области. Однако, не стоит забывать, что баллоны в любом случае будут увеличивать сразу несколько показателей, а именно: повышать комфорт, увеличивать грузоподъемность, минимизировать раскачки боковых и продольных кренов, а также позволят изменять клиренс.

Шаг первый – подбор по внутреннему диаметру пружины.

После того, как цели предельно ясны, мы можем приступить непосредственно к выбору комплекта для автомобиля. Теперь нам нужно узнать внутренний диаметр пружины. Рекомендуемый внутренний диаметр для установки пневмобаллонов находится в диапазоне от 75+ мм. для комплектов серии «S», от 85+ мм. для «M», «M HD», «M PRO» и «ME», от 90+ мм. для «ME PRO» и от 110+ мм. для «L PRO» и «LE PRO». Конечно, можно посмотреть диаметр в документации автомобиля, но лучше будет заглянуть под машину и измерить самостоятельно.

Например, если диаметр пружины составляет 75 мм., то мы можем установить в него баллоны серии «S». Обратите внимание, что при установке лучше промыть пружины из пушки и обработать силиконовым спреем-смазкой BlackStone «CH», которая упростит монтаж баллонов.

Шаг второй – подбор баллонов по высоте пружины.

Теперь нам нужно измерить высоту пружин, сделать это можно также, как и в первом шаге. Рекомендуемая высота пружин варьируется от 145+ мм. для «S» комплекта, от 175+ мм. для «LE PRO», от 200+ мм. для «M», «M HD» и «ME», от 210+ мм. для «M PRO», «ME PRO» и 230+ мм. для «L PRO». Еще нужно обратить внимание на расположение ниппеля, они могут находиться либо на торцевой стороне баллона, либо на боковой стороне. Но что же случится, если пружина будет немного выше, чем баллон? С этим нам помогут отбойники, а подробнее о них в следующем шаге.

Шаг третий – отбойники.

Что же такое отбойник и для чего он нужен? Он представляет собой что-то наподобие шайбы, которая устанавливается в местах контакта пневмобаллона с местами крепления пружины. Их предназначение довольно простое – компенсация лишней высоты внутри пружины и обеспечение равномерной нагрузки. Отбойники так же являются универсальными и могут использоваться практически во всех автомобилях и со всеми комплектами баллонов. Например, отбойник серии «W» имеет диаметр 70 мм. и высоту 12 мм., а так же располагает отверстие в центре, для установки баллона с торцевым фитингом. А серия «CY» создана специально для корейских авто. При диаметре в 70 мм. он имеет высоту 40 мм., что почти в 3.5 раза больше, чем отбойник серии «W», их отличительной чертой можно назвать боковой паз, который позволит установить пневмоэлементы с любым расположением фитинга. Отбойник серии «R» имеет уникальные пазы, которые позволяют из нескольких деталей собрать одну. Это актуально при работе с очень высокими пружинами. Они имеют диаметр 105 мм. и высоту 35 мм., а специальный паз позволяет использовать его с баллонами любых видов. Стоит так же отметить фигурные отбойники серии «F», которые могут устанавливаться с обеих сторон пневмоэлемента. Преимущественно предназначены для баллонов с боковым ниппелем, но если использовать только один отбойник сверху, то появляется возможность работать с торцевыми фитингами. Серия «F» имеет диаметр 92 мм. и общую высоту 46 мм. Главное не забывать, что отбойники требуются не всегда, а только тогда, когда нужно заполнить свободную высоту внутри пружины.

Некоторые автомобили имеют штатные отбойники, которые исключают пробои на больших ямах и кочках. Но после установки пневмоэлементов нужда в них отпадает, так как баллоны забирают на себя эту функцию. Поэтому штатную систему можно демонтировать, если она мешается.

Шаг четвертый – расположение фитинга.

Выбор расположения фитинга является промежуточным этапом. Если в вашем автомобиле есть отверстие под пружиной, то вам подойдут баллоны как с торцевым расположением фитинга, так и с боковым. В ином случае, вы сможете установить баллоны только с боковым ниппелем. Но не стоит беспокоиться из-за бокового расположения. Штуцер, который находится между витками пружины не будет пережиматься ими, если элемент будет накачен.

Шаг пятый – частота витков пружин и их строение.

При установке баллонов следует обратить внимание на частоту витков пружины и ее форму. Некоторые могут быть цилиндрической формы, а некоторые сужаться по краям. Так же сложность могут создать витки, если они будут слишком частыми или толстыми, то баллон не сможет пройти между ними и придется демонтировать пружину для установки. Для внедрения баллона в нем полностью стравливают воздух, обрызгивают силиконовым спреем-смазкой и просовывают между витками пружины.

Шаг шестой – элементы крепежа.
Иногда внутри пружины могут находиться элементы для крепежа находящиеся сверху и/или снизу, которые в свою очередь могут повредить баллон. Это проблему можно легко решить с помощью отбойников, например, серии «CY» и «R», которые имеют боковой паз, он не даст креплениям задеть пневмоэлемент.

Шаг седьмой – проведение магистрали подкачки.

Итак, мы ответили на основные вопросы по выбору пневмобаллонов в автомобиль. Теперь вы с уверенностью можете самостоятельно подобрать пневмоэлемент в свой автомобиль, но если у вас остались какие-либо вопросы, то мы всегда готовы ответить на них и помочь вам с выбором!

Пневмоподушки.рф › Блог › Два главных размера при подборе пневмобаллонов

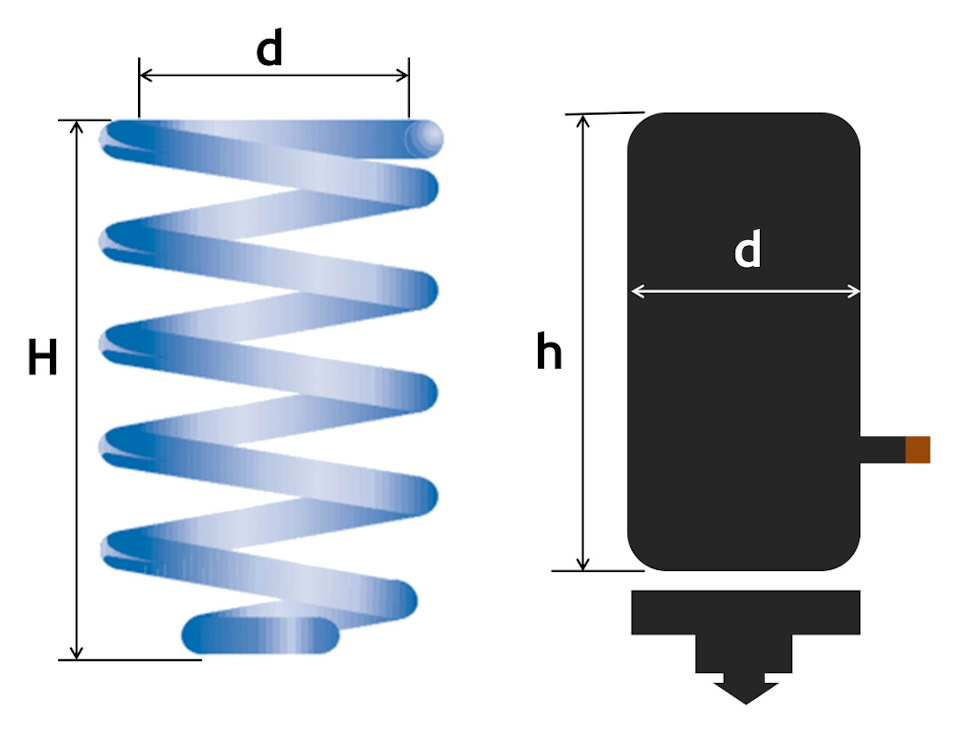

Доброго времени. Самый частый вопрос, какие пневмобаллоны подойдут на мою машину?

Обычно называют модель автомобиля, год выпуска и этого достаточно, чтобы подобрать вариант по каталогу. Но встречаются спорные случаи, когда каталог вводит в заблуждение, и поэтому я прошу водителей сделать дополнительные замеры. Всего два размера: внутренний диаметр и высоту пружины на стоящей машине.

Дело в том, что я даю персональную гарантию на правильный подбор баллонов. Если баллоны не подошли по размеру, то я их меняю на другой комплект, либо возвращаю деньги. Такие ситуации происходят, именно в случаях, когда я понадеялся только на каталог и не спросил размеры пружин.

Запомните, универсального каталога не существует. Даже на разных поколениях одной модели могут стоять пружины разных размеров. Также очень часто ставят аналоги вместо родных пружин, а для увеличения клиренса устанавливают усиленные пружины.

Поэтому, не поленитесь проверить эти два размера, чтобы избежать неприятных ситуаций. Ко мне за консультацией, регулярно обращаются люди, которым продавцы неправильно подобрали баллоны и отказались их менять, потому что случай не гарантийный, баллоны ведь целые. Будьте внимательны. Далее, я расскажу вам несколько принципов подбора баллонов, зная которые, вы сможете выбрать для себя самый лучший вариант.

Для чего нужно знать внутренний диаметр пружины?

Пружин огромное множество, их внутренний диаметр варьируется от 75мм (на некоторых мерседесах) до 150мм (на крузаках и др).

Баллоны, которые я рекомендую, производят в городе Копейске, Челябинской области. Производитель дает гарантию 6 месяцев с правом замены, в случае если проявятся заводские дефекты. Приятно иметь дело с качественной продукцией и надежными людьми.

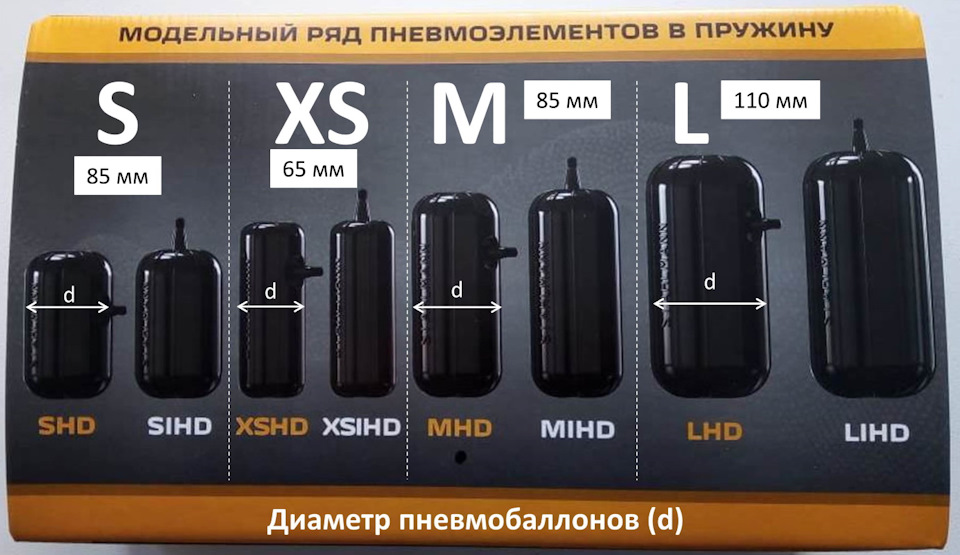

Баллоны бывают трех диаметров: узкие (XS) = 65мм, средние (S, M) = 85мм и широкие (L) = 110мм.

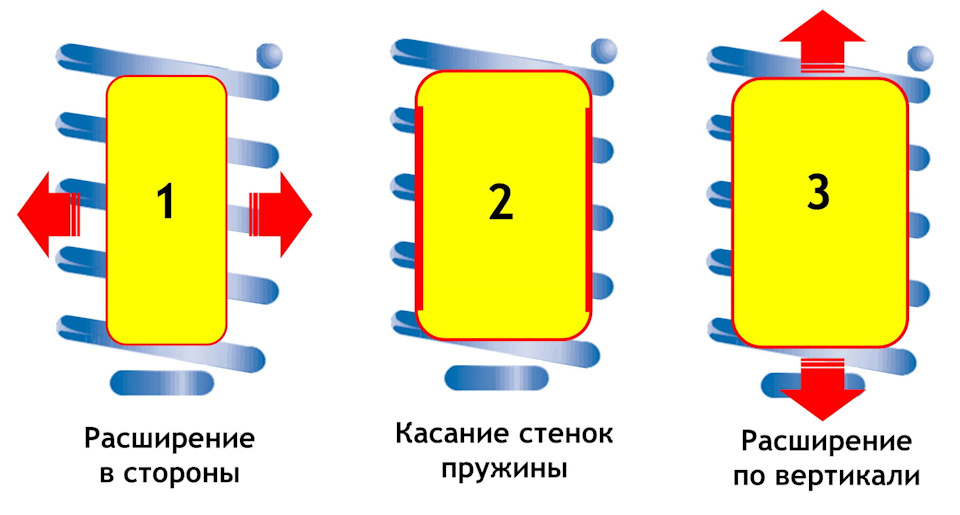

Итак, физика процесса. При надувании, баллон расширяется в стороны, пока не упрется в стенки пружины изнутри. Давление воздуха в этот момент — это точка комфортной езды, запомните его. Если продолжать накачивать баллон дальше, то ему некуда деваться, и он начнет расширяться по высоте. Этот режим увеличивает клиренс и грузоподъемность, но одновременно повышается жесткость подвески. Комплект подкачки ставят именно для этих случаев, чтобы, не залезая каждый раз под машину, давать больше «очков» в баллоны, при загрузке машины и стравливать воздух до точки комфорта на пустом автомобиле.

Важно знать, что пока баллон не коснется стенок пружины, он не войдет в рабочий режим, и будет болтаться внутри как карандаш в стакане. Также важно понимать, что баллон не может расширяться бесконечно, у него есть предел прочности. Например, баллон M(HD) 200*85мм способен расширится до 110мм при давлении 1,5 атм. Но если вы поставите его в пружину с внутренним диаметром 140мм, то он заполнит пространство, только при давлении 3,5 атм. А это уже критичный режим для баллона. Долго на нем вам не проехать. Гарантийный режим эксплуатации баллонов до 1,5 атм.

Зачем нужно знать высоту пружины?

Теперь поговорим про высоту пружины. Кроме диаметра, важно знать, сколько свободного пространства внутри пружины по высоте. Пружины бывают высотой от 10см до 35см в сжатом состоянии. Заметьте в сжатом! Отдельно повторюсь, нам важно знать высоту установленной пружины на стоящей на земле машине. Размер пружины в неустановленном состоянии не несет никакой полезной информации.
Баллоны по высоте бывают следующих размеров: низкие (S) = 147мм, полунизкие (XS) = 175мм, средние (М) = 200мм, высокие (L) = 230мм.

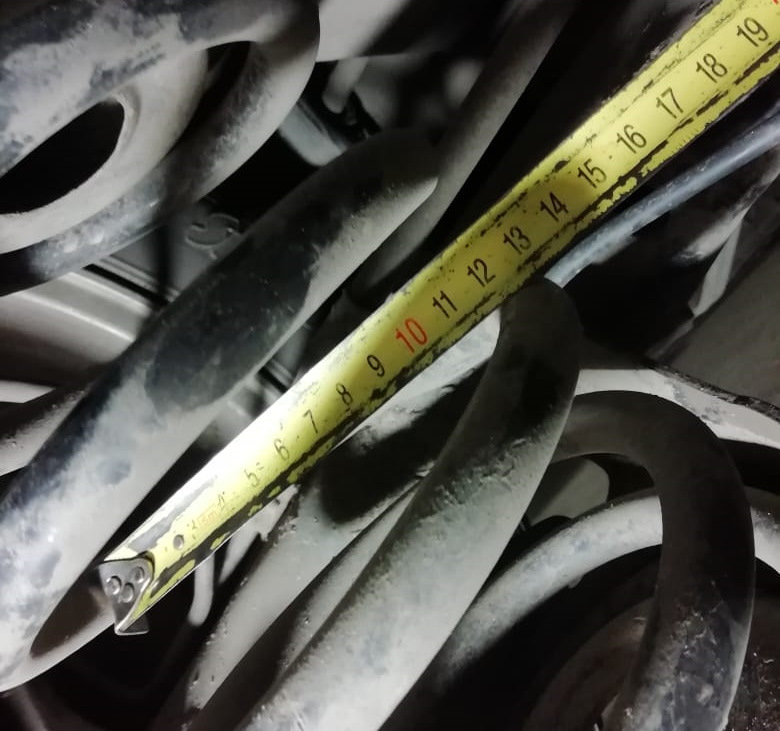

По каталогу сложно угадать высоту пружины на конкретной машине. Потому что у пружины есть степень износа — новая или просевшая. Состояние аммортизаторов тоже имеет значение. Ну а если вы поставили ГБО, то машина немного просела. А еще внутри может стоять штатный отбойник или торчать крепежные болты. Наша задача подобрать баллоны на реальную машину, а не на идеальный вариант из каталога. Поэтому нужны замеры.

Читать еще:  Как работает пневмоподвеска на ваз

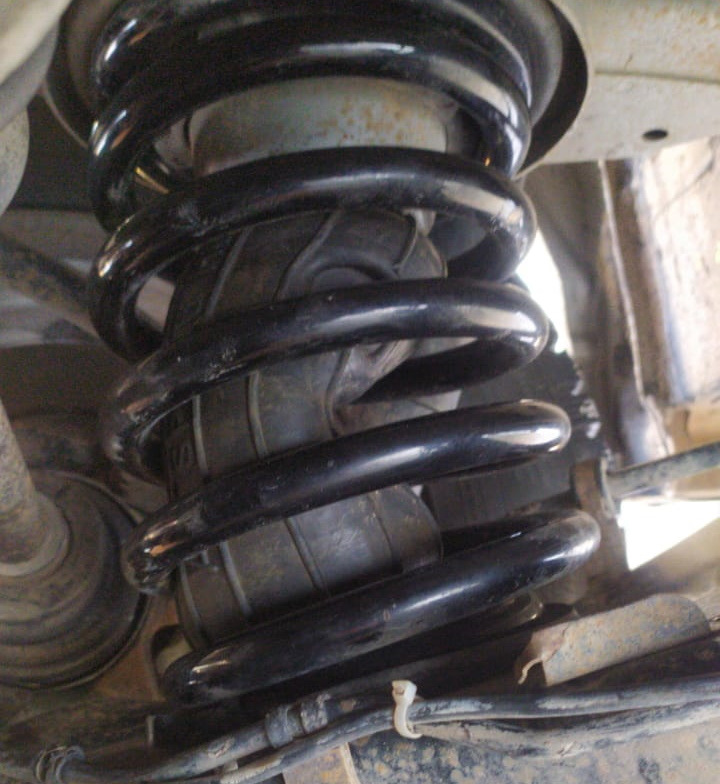

Пневмобаллон вступает в работу, только если он имеет точку опоры снизу и сверху. В связи с этим я выделяю три возможные ситуации: точное попадание, недобор и перебор.

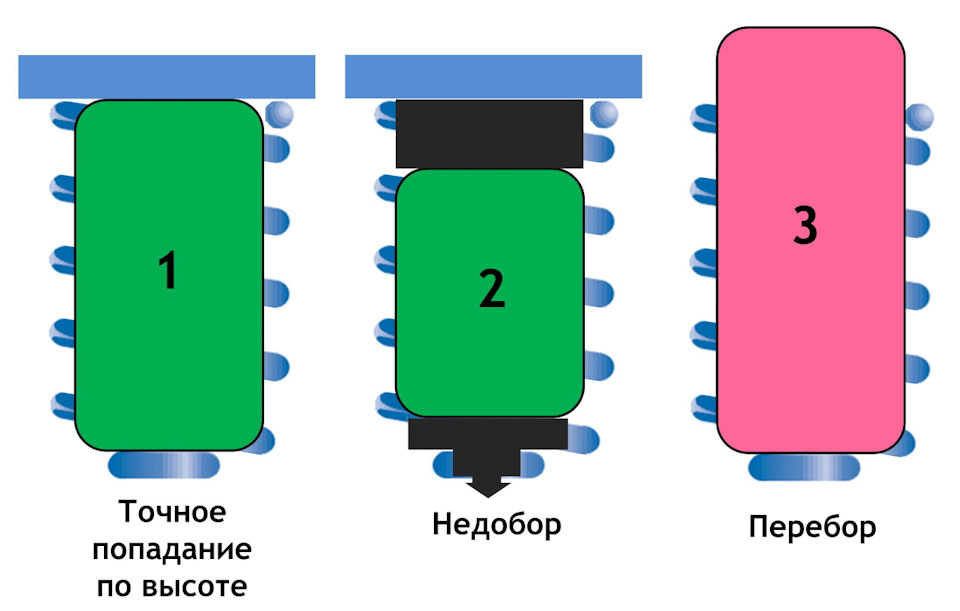

Точное попадание по высоте – это идеальный вариант, когда баллон вписался в пружину точно по высоте. Высота баллона плюс-минус 1см совпадает с высотой пружины.

Недобор по высоте – второй случай, когда пружина длиннее баллона. Мы опустили машину на колеса, а сверху баллона остается пустое пространство. В этом случае используют дополнительные проставки, как штатные, так и самодельные. Обычно штатная проставка предназначена для защиты торцов баллонов от выступающих элементов, но также она может добавить 1,5см к высоте баллона. Самодельные проставки вырезают из конвейерной ленты или толстой техпластины. Используют хоккейные шайбы или прокладки от подкатных домкратов. Нужно с помощью проставок заполнить свободное пространство сверху и снизу баллона, чтобы вывести его в рабочий режим.

Перебор по высоте – третий случай, самый неприятный, ведь баллон выше чем пружина. Если разница в высоте 2см, то баллон можно поставить, но машина приобретет дополнительную жесткость даже на полупустом баллоне. А вот если разница в высоте больше 3 см, то тогда баллоны будет заламывать как на фото, что приведет их к быстрому износу.

Подвожу итоги:
Подбор пневмобаллонов требует небольших усилий с вашей стороны. Вам нужно заехать на яму и замерить рулеткой два размера. Только зная высоту и внутренний диаметр пружины, вы можете быть уверены, что вам подобрали оптимальное решение

В идеальном случае сделать две фотографии и прислать их мне. Глядя на фото, я смогу оценить другие факторы, влияющие на подбор баллонов. Например, на выбор расположения ниппеля (бок или торец) влияет плотность намотки витков пружины и расстояние между ними. Также имеет значение наличие внутри торчащих элементов, они могут занять часть высоты и нужно будет решать что с ними делать.

Обращайтесь. Меня зовут Павлов Павел.
Помогу подобрать пневмобаллоны в ваш автомобиль

Мобильный телефон в Челябинске +7922-744-5033

Pnevmych › Blog › Пневматическая подвеска! Кто самый надежный? Рейтинг надежности автомобилей с пневмоподвеской.

Рейтинг автомобилей с пневматической подвеской. Кто самый надежный?

Прошло более трех лет, с того момента, как нами были обслужены первые клиенты. Более трех лет, практически четыре года, мы собирали сведения и отзывы о тех или иных автомобилях. По роду своей деятельности, нас интересовала пневматическая подвеска, точнее сказать надежность и работоспособность в экстремальных условиях. Спустя все это время, уже сегодня, мы готовы поделиться своим опытом с Вами, уважаемые посетители нашего сайта.

Данная статья не носит какого-либо рекламного характера, это только наш опыт и наши мысли. Мы очень надеемся, что кому то, эта статья поможет с выбором автомобиля в дальнейшем. Согласитесь, что надежность различных систем наших с вами автомобилей, зачастую играет решающую роль при выборе нового автомобиля!

Разрешите вам представить наш рейтинг надежности по более популярным автомобилям на пневмоподвеске, при этом мы так же укажем детали, которые потребуют к себе наибольшего внимания со стороны владельца.

Хочу также обратить ваше внимание на то, что все относительно и, конечно же, качество дорожного полотна, климат, манера езды и т.д., напрямую влияют на надежность пневматической подвески и соответственно на срок службы тех или иных деталей данной системы.

1. Самыми надежными в данном вопросе автомобилями в нашем рейтинге являются сразу несколько моделей. Это легко объяснимо, так как все базируются на одной и той же платформе и имеют абсолютно одинаковые пневматические стойки, компрессоры и ресиверы, различия кроются лишь в настройках. Мы говорим о Audi Q7, VW Touareg, Porsche Cayenne.

Если говорить о самых уязвимых местах в системе пневматической подвески у этих автомобилей, то здесь свое пристальное внимание стоит обратить на нагнетательный клапан выходящий из пневматического баллона. Именно он начинает выпускать воздух из пневмобаллона, и, как следует из нашего опыта, владельцы заменяют всю пневматическую стойку целиком! Далее компрессор, который мог «умереть» из-за нагнетательного клапана, потому как требовалась постоянная подкачка. Сами пневматические баллоны довольно «живучие» за счет того, что они защищены от внешней среды металлическим стаканом. А долговечность амортизаторов напрямую зависит от качества дорожного полотна, внимательности водителя и объема двигателя под капотом. Бывали случаи, что амортизаторы на VW Touareg обращали на себя внимание только через 200000-230000 километров пробега!

2. В общем концерн VAG достаточно серьезно подошли к вопросу надежности пневмоподвески и следующими автомобилями в нашем рейтинге появляются Audi A8, VW Phaeton. Как и в предыдущем случае конструктивных отличий в пневматических стойках этих автомобилей очень мало и сводятся они лишь к настройкам.

Количество обращений владельцев таких автомобилей с проблемами пневматической подвески также достаточно мало, но второму, а то и третьему владельцу этих замечательных автомобилей приходиться вкладываться. Стойки меняются только в сборе, хотя и можно воспользоваться услугами мастерских по ремонту пневмобаллонов, но, как правило, гарантию того, сколько прослужит отремонтированная стойка, никто не дает. Отсюда следует, что необходимо менять стойки только парами. Срок службы пневмостоек достаточно велик, 120000-160000 километров. И снова позволю себе немного оговориться и напомнить, что надежность пневмостоек и срок их службы, напрямую зависят от манеры езды и качества дорог, по которым передвигается автомобиль.

3. Далее следует японский производитель люксовых автомобилей LEXUS LS460/430. Честно говоря, количество испортившихся пневматических баллонов намного меньше, чем количество вышедших из строя амортизаторов! Чаще всего сначала выходят из строя амортизаторы, случается это приблизительно при пробеге в 120000-140000 километров и если владелец во время не заменяет всю пневматическую стойку целиком, то, через пару тысяч километров может произойти взрыв пневмобаллона и произойти это может в самых неожиданных местах. Но в целом система пневмоподвески на автомобилях марки Lexus достаточно долговечна.

4. Mercedes Benz S klass w220/w221 и Mercedes Benz E klass w211/CLS klass w219. Пневматические стойки и баллоны вышеперечисленных авто обладают примерно одинаковой надежностью и являют собой закрытые стойки и пневмобаллоны c “глухой” защитой от воздействий внешней среды. Средний срок службы передних пневматических стоек в районе 100000 километров, задние же ходят немногим больше, в районе 120000 км., но следует помнить, что, чем больше и соответственно тяжелее мотор, тем меньше срок службы у передних пневмостоек. Хотя, встречались случаи когда владелец E klass w211 с кузовом универсал, задумался о замене пневмостоек только к 300000 км. пробега, но это единичные случаи.

Также обращаю ваше внимание, что например задние баллоны W211/W219 менять рекомендуется только парами, так как работа по замене этих деталей трудоемкая и довольно затратная, поэтому не стоит на этом экономить. Что касается S klasse, то слабыми местами являются блоки клапанов на более продвинутой, гидропневматической подвеске ABC. Если же говорить о подвеске Airmatiс, то лучше взять за правило, раз в 80000-100000 км. обновлять все стойки по кругу, вне зависимости от их состояния!

5. Идем дальше. Land Rover Range Rover Vogue/Sport. В принципе пневматические стойки на этих автомобилях тоже достаточно надежны, но ввиду того, что пневматические баллоны, например на Range Rover III, ничем не защищены, они наиболее подвержены воздействию факторов окружающей среды. Также к болячкам отнесем компьютер Range Rover, блок управления пневмоподвеской. Например, бывали случаи, в большой минус по термометру, пневмоподвеска просто отказывалась подниматься, т.е. не получала сигнала от замерзшего блока управления. В основном проблемы носят электрический характер. Если с вами произошла описанная выше ситуация, то следует попробовать поступить следующим образом: «Прогреваете автомобиль в обычном режиме, затем включаете драйв и выезжаете на какую-нибудь свободную прямую, убедившись в безопасности движения, резко нажмите на акселератор достигнув 60-79 км/ч., подвеска должна приподняться». Это реальные советы, полученные на личном опыте в реальных ситуациях, которые надеемся, помогут и Вам!

6. На шестом месте расположился автомобиль Audi Allroad 1-й генерации. Ввиду того, что эти автомобили выпускались только на пневмоходу, а спрос на них до сих пор достаточно большой, то об отказах пневмосистемы в этих автмобилях мы слышим достаточно часто. Чаще всего из строя выходят именно пневмобаллоны. Они ничем не защищены, да и возраст таких автомобилей, как правило, уже более 10-ти лет. Кстати говоря, многие владельцы этих автомобилей благополучно заменяют пневмоподвеску на обычную, пружинную. Благо кит-комплекты таких производителей как: Airbagit, Arnott Inc., широко представлены у нас в стране и на нашем сайте.

7. В конце нашего списка расположился Mercedes Benz со своими ML/GL W164! Да да, именно они то и выпивают больше всего крови у своих владельцев. Есть только один большой плюс при приобретении таких авто с пневматической подвеской, все детали разборные и легко ремонтируются, да и количество заменителей оригинальных деталей достаточно широко, благодаря чему стоимость очень даже приятная. Например, можно самостоятельно в гараже, отдельно от амортизатора заменить передний пневматический баллон, держится он на одной гайке. Заменить задний пневмобаллон того проще, тоже самое касается заднего амортизатора.

Больше всего внимания к себе заслуживают пневматические баллоны. Как было написано в наших предыдущих статьях, не нужно стесняться в периодической профилактике. Баллоны открытого типа и легко принимают на себя всякую грязь, при этом при движении начинают перетираться. Практически каждый из владельцев ML/GL хотя бы раз, да слышал взрыв пневмобаллона. Также стоит аккуратно подходить к вопросу мойки в зимнее время, неудачное расположение компрессора пневмоподвески, может однажды поставить вас в неловкое положение. «Висит» он под левой передней фарой за бампером, поэтому на мойке на него попадает вода и соответственно при выезде на улицу он замерзает. Теплый бокс или гараж вам в помощь!

Читать еще:  Подвеска полунезависимая пружинная

Напоминаю вам, что любые детали пневматической подвески, кит-комплекты для замены пневмоподвески на пружины, вы найдете на нашем сайте: pnevmousa.ru

Хочется добавить, что нам было бы приятно вступить в диалог с нашими читателями, а также поднабраться опыта либо поделиться нашим! Заходите на наш сайт или группу в контакте и оставляйте свои сообщения.

Плюсы и минусы пневматической подвески

Хотите знать, как правильно выбрать пневматическую подвеску? Тогда вы на правильном пути. Из этого материала можно узнать, что входит в конструкцию, как работает система. Выясним, что означает хорошая пневматика, рассмотрим её достоинства и недостатки. Начнём знакомство с определения, что такое пневма на машине.

Что такое пневматика

Многие задают вопрос, зачем ставить пневматическую подвеску? Ответим так: для комфорта и возможности регулировки клиренса автомобиля. Пневматическая подвеска транспортного средства (далее ППТС) – это одна из разновидностей подвески авто. Она стационарно устанавливается:

  1. На грузовом транспорте.
  2. На автомобильных полуприцепах.
  3. На легковых машинах. В основном, джипах и технике бизнес-класса.

Упругими элементами конструкции выступают пневматические упоры, которые монтируются на каждом колесе машины и не зависят друг от друга. ППТС можно ставить на уже имеющиеся заводские конструкции подвесок, в том числе, на стойки типа МакФерсон, что позволяет повысить безопасность и комфортное вождение. Их крепят на балках и других элементах автомобиля. Адаптивные конструкции делятся на несколько типов. К наиболее распространённым можно отнести:

Установить пневмоподвеску можно своими силами не прибегая к помощи мастеров сервисных центров.

В отличие от заводских подушек пневмы при самостоятельной установке элемента можно изменять высоту кузова относительно дороге в ручном режиме.

Сегодня хорошей пневматической подвеской считается та, при помощи которой нагнетание воздуха, контроль и изменение клиренса выполняется, не выходя из машины. То есть, в автоматическом режиме.

Что входит в конструкцию

Система пневмоподвески включает в себя:

  1. Упругие пневматические элементы на каждое колесо.
  2. Для нагнетания сжатого воздуха необходим компрессор.
  3. Воздушный ресивер, через который воздушная масса перемещается в исполнительные механизмы.
  4. Воздушные магистрали, по которым проходит сжатый воздух.
  5. Для регулировки в автоматическом режиме – БУ (блок управления) и датчики.

Пневмоподушки имеют основные плюсы и минусы, о которых мы обязательно расскажем. А пока выясним, как работает система.

Как работает

На автомобилях пневма регулирует высоту кузова транспортного средства относительно дорожного полотна. Важно понимать, что изменения клиренса и настройки жёсткости выполняются:

Можно добавить, что регулировка в положении «Автомат», может разниться. Автоматическая настройка возможна на адаптированных конструкциях. В данном случае, пневматическая подвеска, поддерживает выбранный клиренс, контролирует жёсткость амортизаторов в зависимости от качества дорожного полотна. Алгоритм работы включает в себя следующие параметры:

Контролируя вышеперечисленные параметры, система ППТС выбирает и настраивает наиболее приемлемые значения клиренса. Цель: выбор лучшей аэродинамической позиции автомобиля. При скоростном вхождении в поворот система оценивает крен транспортного средства. За счёт подачи сжатого воздуха можно увеличить показатели жёсткости нагружаемых амортизаторных стоек. ППТС снижает по максимуму центр тяжести машины, тем самым, улучшая управляемость и динамику авто.

История создания

Мы не будем глубоко копать. Отметим лишь, что установка ППТС на массово выпускаемый автомобиль была выполнена французами в 1655 году. Этой чести удостоилась машина «Ситроен ДС-19».

Каждое колесо было оснащено независимыми поршневыми рессорами пневматического принципа действия с возможностью регулировки. Интересно, что модель, о которой идёт речь, и сегодня сходит с заводского конвейера с первоначальным вариантом рессор.

В Штатах, пневматические рессоры, начали устанавливать с 1957 года: речь идёт о массовом производстве легковых авто. Первооткрывателем стал автомобиль «Кадилак Эльдорадо».

В последующем, немцы, заинтересовавшись новинкой. Использовали конструкции, начиная с автомобиля «Мерседес-Бенс» 300 СЕ. Это произошло уже в 1961 году. Дальнейшие попытки усовершенствования не принесли желаемых результатов и постепенно РКО диафрагменного типа стали историей.

В СССР также изучали этот вопрос и пытались применить конструкцию, так сказать, на практике. Это в 50-х годах коснулось грузового транспорта и автобусов. Проводились масштабные совещания, где демонстрировались новинки. Со временем было принято решение внедрить пневматические рессоры на основе РКО в массовое производство.

На дорогах постсоветского пространства появились автобусы с новой конструкцией. Это техника (автобусы) ЛАЗ (Львовского автомобильного завода) и троллейбусы ЗиУ (завод имени Урицкого). В конце 50-х, начале 60-х годов Ижевский автомобильный завод выпустил первый «Москвич» с пневматической подвесной системой.

Дальше этого дело не пошло. Огонь энтузиастов постепенно угасал. И только спустя много лет возгорелся вновь. Новшество коснулось теперь легковых машин, где устанавливали РКО рукавного типа. Он агрегировал с ЭСУ.

Сегодня регулируемыми системами никого не удивишь. На заводах идёт массовое исполнение этих конструкций. За дело взялись автомобильные гиганты США, Японии Европы и ряда других стран.

Достоинства и недостатки

Теперь, давайте рассмотрим положительные стороны и найдём изъяны в установке регулируемой конструкции.

О преимуществах, в первую очередь.

Что отличает машину на пневмо. Это, в первую очередь, увеличенная энергоёмкость. Она не даёт машине выполнять рискованные крены при вхождении в поворот. Даже на высоких скоростях. Существенно снижается амплитуда колебаний. В результате, затрачивается меньше энергии на поглощение амортизаторами.

К плюсам установленной пневматической подвески можно отнести регулировку жёсткости в широком диапазоне. Это позволяет сделать езду более контролируемой. Речь идёт о выборе наиболее оптимального варианта жёсткости при передвижении по дороге с разным качеством дорожного полотна.

Ещё один положительный аспект, на котором хочется заострить внимание – это положение кузова автомобиля. О чём собственно речь? Стабильность позволяет в ночное время работать фарам в стационарном режиме. Исключены прыжки, раскачивание кузова авто. Следовательно, водитель не напрягается, а спокойно контролирует освещённую трассу.

Создаются дополнительные меры безопасного передвижения, как для владельца транспортного средства, так и для других участников ночного дорожного движения. Разница при установке и использовании пневматической подвески в этом очевидна.

Помимо этого, отличия пневматической подвески от обычного варианта, заключаются в следующем:

  1. Появляется возможность увеличить грузоподъёмность транспортного средства.
  2. Распределить нагрузку.
  3. Регулировать тормозное усилие.
  4. Повышается комфорт передвижения.
  5. Ход авто становится более плавным.
  6. Снижаются показатели уровня шума.
  7. Появляется возможность регулировки и контроля клиренса.
  8. Аэродинамика становится лучше.

Наряду с этим, существуют минусы подвески, о которых необходимо говорить вслух для полного понимания ситуации.

Минусы

В копилку негатива можно положить:

  1. Дорогое обслуживание.
  2. Постоянный контроль системы и регулярную очистку от грязи.
  3. Передвижение зимой на пневме. При высоких минусовых температурах резина дубеет. Подушки могут порваться, потрескаться и пропускать воздух.
  4. Сложно установить, а тем более, настроить самостоятельно.
  5. Ресивер и аппаратура могут занять большой объём багажного отсека.

Промежуточный вывод

Рассмотрев плюсы и минусы пневмоподвески можно сказать, что приверженцев комфорта и регулировки жёсткости становится всё больше. Сегодня в тренде ППТС на 4 контура. Пневматическая опора каждого колеса не зависит друг от друга. Настраивается и работает индивидуально.

В заключение

Рассмотрев данный вопрос, и выяснив положительные и отрицательные стороны установки дополнительного оборудования, принятие решения остаётся за вами, уважаемые автолюбители.

Минимальная цена максимального комфорта: самые дешевые новые машины с пневмоподвеской

Пневмоподвеска давно перестала быть чем-то страшным, ненадежным и непременно дорогим в содержании и ремонте. Производители запчастей наладили выпуск неоригинальных компонентов для популярных моделей, сервисы освоили ремонт, а покупатели, наоборот, нередко включают «пневму» в список самых важных опций. Какую минимальную сумму нужно готовить, если хочется войти в клуб тех, кто ездит «на воздушной подушке»?

Сразу оговоримся: на рынке есть модели, которые оснащаются пневмоэлементами только сзади. Среди них присутствуют внедорожники в лице Kia Mohave, Toyota Land Cruiser Prado и родственного ему Lexus GX, а есть и легковушки – например, Volvo S90 и V90. Но мы, взяв их на заметку и упомянув здесь, оставим такие варианты за бортом и будем говорить только о тех, что предлагают «полноценную» пневмоподвеску на обеих осях. Кто же будет первым?

  • Цена: от 2 380 000
  • Цена: с пневмоподвеской от 2 548 000

C-Klasse нового, четвертого по очередности поколения, вышедший в 2014 году, стал первой моделью на модульной платформе MRA. С переходом колесная база выросла на 8 сантиметров, а общая длина – более чем на 10, при этом автомобиль стал легче из-за применения алюминия в структуре кузова. Нас очень интересует еще и тот факт, что это единственный представитель класса, предлагающий возможность получить пневмоподвеску, что одновременно делает его самым доступным автомобилем с этой опцией на рынке.

​В России C-Klasse представлен только с бензиновыми моторами: если оставить в стороне Mercedes-AMG C 43 с 390-сильным V6 и C 63 S, оснащенный V8 на 510 л.с., то в гамме останутся три агрегата. Базовый – 1,6-литровый на 150 л.с., за ним следует 1,5-литровый двигатель, дополненный «мягкой» гибридной схемой, мощностью 184 л.с., а самый серьезный из гражданских – двухлитровый на предельные по налоговой выгодности 250 сил. Со всеми моторами, включая самые большие, работают вариации свежего девятиступенчатого автомата 9G-Tronic. А еще C-Klasse можно купить полноприводным: версия 4MATIC доступна для 184-сильных седанов.

Mercedes-Benz C-Klasse ‘2018–н.в.

Пневмоподвеска остается вне списка штатных опций: по умолчанию здесь устанавливается только Dynamic Body Control с адаптивными амортизаторами, а вот за пневмобаллоны вместо пружин придется доплатить 168 000 рублей. Зато это можно сделать даже для самой доступной версии C 180 Avantgarde за 2,38 миллиона, доведя таким образом цену до 2 548 000 рублей. Исполнение С 200 со 184-сильным мотором, но без «пневмы», стоит минимум 2,7 миллиона рублей, причем здесь, как мы уже знаем, будет и полный привод. Для сравнения, Mercedes-AMG C 43 обойдется в 4 с небольшим миллиона, а C 63 S – уже в 6,2 миллиона рублей.

  • Цена: от 3 285 000 рублей
  • Цена с пневмоподвеской: от 3 385 000 рублей

Нынешний Grand Cherokee – автомобиль не новый: дебютировал он еще в 2010 году, так что даже с учетом рестайлинга 2014 года и ежегодных мелких обновлений возраст уже не скрывает. Если копнуть глубже, можно найти еще более старые корни в виде родства с Mercedes-Benz M-Klasse, с которым Jeep условно делит платформу. Впрочем, те, кому нужен Grand Cherokee, этими нюансами не озадачиваются: ему все равно есть что предложить.

Читать еще:  Как проверить подсос воздуха

Прежде всего, это моторы: если базовый трехлитровый V6 Pentastar на 238 сил – явно «антикризисный» (такой предлагается только в России и Китае), то более крупный на 3,6 литра и 286 сил – уже менее компромиссный, а кроме них есть и выбор из целых трех V8 семейства Hemi. Входной билет – это 5,7 литра на 352 л.с., причем с ним «Гранд» остается вполне недорогим по меркам класса. Ну а те, кто готов шагнуть дальше в пучину безумия и дикого транспортного налога, могут выбирать между атмосферным 6,4-литровым SRT на 468 сил и компрессорным 6,2-литровым Trackhawk на 710 сил, который окончательно выходит за рамки приличия как по мощности, так и по цене. На фоне этого рассказы о системах полного привода, от подключаемого в варианте Quadra-Trac до постоянного полного в версии Quadra-Trac II и постоянного полного с блокировкой заднего дифференциала в варианте Quadra-Drive II, кажутся менее важными, хотя для покупателей машин с V6 это может быть даже важнее динамики. Ну и, разумеется, здесь же стоит упомянуть и главный вопрос этого материала: пневмомоподвеску, которая у Jeep зовется Quadra-Lift. Основные ее задачи – это комфортное перемещение по дорогам и изменение клиренса в зависимости от дорожных условий: его можно поднять со стандартных 218 до 274, а можно, наоборот, уменьшить для посадки-высадки в режиме Park.

Jeep Grand Cherokee ‘2016–н.в.

Плохая новость заключается в том, что пневмоподвеска ожидаемо не входит в базовое оснащение внедорожника. Хорошая – в том, что она доступна для заказа даже для стартового исполнения Laredo за 3 285 000 рублей и стоит небольших по меркам класса денег – ровно 100 тысяч. Таким образом, Grand Cherokee с пневмоподвеской теоретически можно получить за 3 385 000 рублей, и это самое выгодное предложение в классе даже не кроссоверов, а внедорожников. Правда, такая машина будет с тканевым салоном, без подогрева передних сидений и руля, камеры заднего вида и других опций, которые доступны за доплату или штатно появляются в версии Limited за 3,63 миллиона. Но за «пневму» все же придется доплачивать все те же 100 тысяч. За 3,6-литровый мотор нужно отдать минимум 4 055 000 рублей, но здесь пневмоподвеска уже входит в штатное оснащение. Минимальная стоимость варианта с V8 – 4,42 миллиона, а версия SRT – это уже 5,7 миллиона. Ну а компрессорный Trackhawk стоит как три базовых Laredo – 9,7 миллиона рублей.

  • Цена: от 3 269 000 рублей
  • Цена с пневмоподвеской: от 3 400 000 рублей

Во втором поколении, появившемся в 2017 году, XC60 переехал на модульную платформу SPA и ожидаемо получил дизайн в корпоративном духе: спереди он стал похож на XC90, а сзади – на универсал V90. Габариты тоже стали больше: при выросшей на 4,5 сантиметра длине колесная база увеличилась на 9 сантиметров, что пошло на пользу простору в салоне, хотя задний диван все равно не получил продольной регулировки. Зато интерьер производимого теперь в Гетеборге кроссовера вышел на новый уровень: матовый шпон, светлая кожа, большой вертикальный дисплей мультимедийки – все как у собратьев.

Многокамерная пневмоподвеска: шаг в будущее или ненужное баловство автопроизводителей?

Пневматическая подвеска в легковом автомобиле давно уже не экзотика, и уж тем более не редкость на грузовом транспорте — ее применяют уже более 50 лет. Но тем не менее еще не все вершины покорены. Новые технологии дают возможность применить в автомобилях идеи, которые ждали внедрения с 70-х годов прошлого века.

В самом начале XX столетия американец Уильям У. Хамфрис запатентовал одну из первых весьма примитивных реализаций пневматической подвески для телег и машин.

Пневматические подвески получили некоторое распространение в межвоенный период на крупном дорожном и железнодорожном транспорте, но для легковых машин оставались слишком сложными и тяжелыми.

Как это часто бывало в истории техники, Вторая мировая война сильно повлияла на развитие технологии. Пневматические пружины массово использовали в тяжелой авиации для шасси и пытались применить для тяжелых гусеничных машин. Наработки этого периода дали плоды сразу после окончания войны. Уже в 1946 году Уильям Башнелл представил свой прототип новой версии минивэна Stout Scarab с пневмоподвеской и пластиковым кузовом.

Первый легковой прототип на пневмоподвеске — минивэн Stout Scarab 1946 года

А уже в 1955-му гидропневматическая подвеска применялась на серийном Citroen DS. Очень важно отметить тот факт, что конструкция гидропневматики обеспечивала раздельное регулирование жесткости и уровня подвески, а также подтверждала высочайшую комфортность пневматических пружин для легкового автомобиля.

Первый серийный легковой автомобиль с пневмоподвеской — Citroen DS 1955 года

В 1957 году пневмоподвеска «в чистом виде» была применена корпорацией GM на Cadillac Eldorado Brougham, а как опция стала доступна и для других машин этой марки. В Европе пневмоподвеска классической конструкции на серийной машине впервые появилась у забытой нынче, но популярной в прошлом премиальной марки Borgward, на модели P100, в 1960 году. А в 1962-м эстафету подхватил Mercedes на машинах в кузове W112. Дальше перечислять бесполезно, но пневматика нашла свое место и в грузовом автотранспорте, и в автобусах, где пригодилась ее адаптивность по нагрузке. В легковых автомобилях она чаще всего применяется на автомобилях премиум-класса и внедорожниках — для повышения комфорта и управления клиренсом.

Обширная практическая база и теория к этому моменту позволяли однозначно утверждать, что пневматические пружины обеспечивают намного более высокий уровень комфорта, чем любые варианты обычных неактивных подвесок. За счет работы дросселирующей системы пневмобаллон гасит часть колебаний, выступая, таким образом, амортизатором. К тому же типичная упругая характеристика пневмопружины сильно отличается от простой механической системы: так, на частотных характеристиках подвески с пневматикой почти не сказывается рост неподресоренных масс, а высокочастотные вибрации через пневматику не передаются вовсе. К тому же возможна обратная связь и жесткий контроль уровня кузова, что улучшает работу подвески и возможность изменения клиренса. Более сложные системы с несколькими пневмопружинами переменной упругости и системы с регулируемым диаметром дросселя между пневмосистемой и баллоном в машинах применить не удавалось, но на железнодорожном транспорте их испытывали и применяли.

Новый этап в истории «пневматики» начался с внедрением в автомобили электронных систем контроля шасси. Появление электрорегулируемых стоек TEMS совместно с пневмопружинами на Toyota в 1986-м и ECAS — полноценной системы автоматической регулировки пневматики шасси — на Range Rover в 1993 году продемонстрировало дополнительные возможности таких систем.

Неудивительно, что в 1998-м на флагманском Mercedes W220 эти возможности регулировки объединили, и на серийной машине впервые появилась полностью адаптивная подвеска AIRMATIC, регулирующая как работу амортизаторов, так и уровень кузова, и жесткость каждого пневмобаллона индивидуально, в зависимости от дорожной обстановки.

Следующим шагом на пути улучшения характеристик пневматической подвески стала возможность «развязать» ранее связанные параметры упругости и высоты подвески. Для этого потребовалось внедрить двух- и трехкамерные пневмобаллоны, имеющие один объем, для изменения высоты подвески, и еще несколько — для изменения упругости и частотных характеристик. В 2016 году первые серийные машины с этой системой под названием Air Body Control представил Mercedes, но сейчас применением подобных систем могут похвастаться уже машины почти всех премиальных европейских марок.

В чем преимущество такой подвески? Опыт применения многоуровневой амортизации на железнодорожном транспорте и грузовых автомобилях убедительно доказал, что это позволяет сохранить комфорт подвески при ограничении ее хода, улучшить виброакустические характеристики и уменьшить металлоемкость.

В легковом автомобиле невозможно внедрить громоздкий направляющий аппарат для многоуровневого рессорного подвешивания. Реализованные на гоночных машинах составные пружины и пружины с большим переменным шагом имеют лучшие характеристики, но требуемых параметров по комфорту с ними достичь невозможно.

Многокамерный пневмобаллон и амортизатор с изменяемыми характеристиками вполне успешно решают эту задачу, используя сравнительно простой направляющий аппарат обычной подвески.

Более тонкая подстройка частотных характеристик подвески расширяет возможности настройки управляемости и комфорта. А достигается это всего лишь небольшим усложнением конструкции. Лишняя камера и ее арматура внедряются почти безболезненно, заметно усложняется блок управления (он же — блок клапанов), а число каналов регулирования системы увеличивается соразмерно числу камер. Зато кратно возрастает сложность настройки системы. Впрочем, настолько же в теории увеличиваются и возможности. Неудивительно, что если «простая» пневмоподвеска уже применяется на машинах от D-класса включительно и вовсю устанавливается энтузиастами вообще на любые транспортные средства, то многокамерные подвески пока принадлежность топовых исполнений самых дорогих авто.

Каков итог?

К сожалению, большие возможности не всегда означают высокие характеристики. Повышение возможностей настройки подвески у многокамерных пневмостоек на практике сдерживается не самыми удачными настройками систем для обычного ежедневного применения. И пусть такие машины лучше проходят трассу «Нюрбургринг», многие уважаемые автомобильные издания отмечают, что с обычными пружинными подвесками или с обычной пневматикой машины имеют более цельный характер и лучше настроены, при этом не всегда отличаются худшим комфортом. Возможно, именно по этой причине как минимум компания BMW отказывается от применения новейшей технологии и заявляет, что многокамерные пневмостойки ей не нужны, а на новой 5 Series производитель полностью отказался от применения пневмоподвески. Впрочем, со временем все может измениться.
