Как отключить егр программно

Заглушить клапан ЕГР или просто его отключить?

Продолжаем серию коротеньких статей “А что если. “

На сейчас раз постараемся осветить один из самых часто задаваемых вопросов по системе рециркуляции отработанных газов: “Надо ли физически глушить ЕГР?” или “Можно установить заглушку, но программно ничего не отключать?”

С широким развитием чип-тюнинга у автовладельцев часто на слуху фраза “заглушить ЕГР”. И у большинства формируется ошибочное мнение, что физическая заглушка решает все проблемы. К сожалению, это не так!

Современные системы рециркуляции ОГ осуществляют контроль не только электрической цепи и положения клапана (заслонки), но и объём газов, который проходит через него. Таким образом, установив заглушку, первые проверки системы выдадут слишком низкую проходную способность системы и “чека” с аварийным режимом работы двигателя не избежать. На фото слева – попытка владельца авто заглушить ЕГР. Та прокладка была сделана из тонкого металла и прогорела. Справа – правильные заглушки

Более старые варианты ЕГР не предусматривали контроль потока. В основном это не электромеханические системы, а системы, состоящие из пары: вакуумной “лягушки” и электромеханического клапана

Опять же ошибочно можно решить, что заглушка решает проблемы “залипшего” EGR. На самом деле решается только одна из трёх задач удаления ЕГР – обеспечение герметичности между впускным(и) и выпускным(и) коллектором(и). На равне с этой задачей должны так же решаться следующие: полное отключение контроля и управления системы, а так же настройка под чистый воздух

То есть, если взять идеальный вариант, при котором никаких поломок больше не будет, заглушив ЕГР вы получим “кривую” топливную смесь. Дело в том, что по существующей программе ЭБУ будет осуществлять впрыск топлива, исходя из того количества чистого воздуха, которое должно быть при исправно функционирующей системе рециркуляции ОГ. Простыми словами – получим бедную смесь

Если рассматривать обратную систуацию и отвечать на вопрос “достаточно ли просто программно отключить?”, то необходимо рассмотреть 2 ситуации. В первой из них клапан (заслонка) ЕГР способны в нулевом (закрытом) положении герметично перекрывать ОГ. В этом случае достаточно программной части – сам клапан (заслонка) будут служить заглушкой

Во втором же случае, когда проблема “запущена” и нагар уже настолько велик (или имеет место механическая поломка с заклинившим в открытом положении), что система не герметична, необходимо в обязательном порядке ставить заглушку!

Так же очень часто можно встретить проблему с прогоревшим теплообменником (самым ярким представителем можно выделить мотор 3-х литровый дизельный M57/N57 мотор от BMW). В этом случае осуществляет полный демонтаж системы ОГ с глушение каналов ОГ и антифриза их охлаждающих

На самом деле, есть ещё такие моторы, где система рециркуляции ОГ принимает участие в других процессах, нежели просто повышением экологического класса. Крайне редко, но производители на ЕГР возлагают функции сброса избыточного давления из системы наддува (вариант, когда на турбо нет соответствующего клапана). В этом случае осуществляется только(!) программное отключение ЕГР без физического глушения канала связки “впускной-выпускной коллектора”

Если обобщить, то не существует единого решения для всех типов двигателей. Специалисты компании “Лаборатория Скорости” отдельно рассматривают каждый мотор, уже имея готовые решения как по программной , так и по физической части

Не стоит доверять свой мотор дилетантам, делающим “всё по 10 рублей”, которые будут ставить на нём эксперименты!

Подробно о работе системы можно читать в статье: ” Удаление/отключение ЕГР “

Контакты:

Пишите:

Гарантия

Даем гарантию годовалую на произведённые работы. В гарантийный период, в случае необходимости, наши специалисты бесплатно производят установку заводских настроек и обратный откат на чип!

Качество

Мы работаем с 2003 года с ведущими европейскими и отечественными производителями программного обеспечения, а так же самостоятельно занимаемся инжинирингом!

Эксплуатация

Производимые настройки не приводят к изменению эксплуатации автомобиля, требования к прохождению ТО не изменяются и при одинаковом стиле вождения не изменяется расход топлива

А так же можно посмотреть наш видеоролик:

Для чего выполняют удаление ЕГР?

Возникновение ошибок с кодами P0401, P0403, P0404 – P0409 и сигнала «Check Engine» на приборной панели – признак неисправности системы рециркуляции отработанных газов (EGR). Систему ставят на автомобили с дизельным и бензиновым (нетурбированным) двигателями, подпадающими под нормы EURO3 – EURO5. Чаще всего ошибки возникают из-за датчиков, привода и клапана системы.

Можно клапан отремонтировать, а можно – физически заглушить и отключить всю цепочку управления подачей отработанных газов во впускной тракт. Решать, восстанавливать систему в оригинальном виде или пойти на радикальный шаг – удаление ЕГР, нужно, взвесив аргументы «за» и «против».

Для чего нужна система ЕГР

Появление ЕГР (Exhaust Gas Recirculation system) в двигателе автомобиля – не столько связано с борьбой за экологичность, сколько стало результатом борьбы за повышение его моторесурса. Метод возвращения части отработанных газов в камеру сгорания был запатентован и применен немецкими конструкторами еще в 30 годы прошлого века. О снижении токсичности выхлопа машин тогда мало кто задумывался. Основной задачей «разбавления» рабочей смеси отработанными газами было снижение максимальной температуры ее горения для предотвращения детонации, разрушающей детали ЦПГ.

Как работает система рециркуляции (EGR)

Принцип действия EGR одинаков на всех моделях двигателей. Во время максимальной нагрузки на средних оборотах во впускной коллектор подается строго определенное количество отработанных газов из выпускного коллектора. Объем подаваемых ОГ (5 – 12% от общего объема воздуха в смеси) растет одновременно с увеличением угла опережения зажигания и падает при его уменьшении.

Регулирует подачу клапан, который открывается по достижении определенного числа оборотов мотора (обычно от 1500 об/мин.). Закрывается он после набора максимальных оборотов или их падения до «холостых».

Привод клапана бывает вакуумным или электронным. Зависит от года выпуска, типа и конструкции двигателя.

Негативное влияние EGR на работу двигателя

Справляясь с основной своей функцией – снижением температуры в камере сгорания – система способствует образованию в выхлопных газах несгорающих сажевых частиц. Чем дольше и эффективнее работает EGR, тем больше сажи образуется в выхлопных газах, которыми двигатель «питается» с помощью ЕГР.

Попадая во впускной тракт, частицы сажи образуют плотный нагар на его стенках, рабочей поверхности и штоке самого клапана, сужая просвет канала. Изменение соотношения воздуха и топлива, подаваемого в камеру сгорания, в пользу горючего ведет к повышению температуры воспламенения рабочей смеси. Возникает детонация, увеличивается содержание оксидов азота в ОГ.

В запущенных случаях (когда клапан «закис» под слоем сажи и не закрывается) поступление отработанных газов в рабочую зону становится постоянным. Возникают признаки неисправности: падают динамика разгона и мощность двигателя авто, увеличивается сажеобразование в выхлопных газах, забивается сажевый фильтр (DPF), снижается ресурс катализатора.

Зачем производят удаление клапана ЕГР

Срок службы оригинального клапана ЕГР ограничен. В зависимости от марки и производителя авто, его ресурс может составить до 150 тыс. км пробега. В отечественных условиях он редко «дотягивает» до 70 тыс.

Основные причины отказа водителей от EGR:

  • высокая стоимость ремонта и обслуживания системы;
  • агрегат сложно чистить;
  • негативные последствия для двигателя при нарушении режима рециркуляции;
  • двигатель может работать без этой конструкции.

Исправность механизма рециркуляции зависит от качества топлива. При эксплуатации автомобиля на плохо очищенном горючем, содержащем большой процент сернистых соединений и присадок, убирать нагар приходится 1–2 раза в год. Поэтому водители предпочитают просто избавляться от «проблемного» устройства.

Как правильно удалить ЕГР

Некоторые автовладельцы практикуют самостоятельное, «физическое» отключение EGR с установкой кустарной прокладки, закрывающей отверстия клапана. В продаже есть даже оригинальные прокладки, например, от General Motors. Но обойтись одной установкой заглушки удается только на старых «дизелях», где работа EGR регулируется разрежением (пневмомеханический привод). На большинстве современных автомобилей электропневматическая или электронная схема управления – сигналы на открытие и закрытие подачи ОГ идут от электронного блока управления.

Для полноценного удаления EGR нужно одновременно выполнить изъятие клапана и программное отключение ЕГР с перепрошивкой контроллера. Некоторые схемы требуют дополнительной установки эмулятора «правильных» показаний датчиков положения клапана, расходометра и лямбда–зонда. Только тогда удастся избежать повторного возникновения ошибок и частых переходов двигателя в «аварийный» режим.

Последствия удаления клапана ЕГР: плюсы и минусы

Преимущества отказа от EGR:

  • чистый впускной коллектор;
  • снижение дымности выхлопа;
  • прирост мощности на средних оборотах;
  • отсутствие необходимости обслуживать и менять дорогие комплектующие.

Заодно можно провести программное отключение сажевого фильтра и лямбда–зонда, чип тюнинг двигателя, а также снять ограничение мощности, введенное производителем.

Минусы метода – повышение температуры сгорания топлива и содержания оксидов азота в выхлопе авто. Из возможных последствий – возникновение детонации в определенном диапазоне оборотов двигателя, снижение ресурса моторного масла, повышение риска появления микротрещин в ГБЦ.

Проблемы с недостатком тяги на низких оборотах, «провалы» мощности и черный дымный выхлоп не всегда возникают из-за ЕГР. Поставить диагноз на 100% точно можно, выполнив комплексную диагностику на стенде.

Не будь таким зелёным: как правильно отключать EGR

Пока буржуйские суды разбираются с буржуйскими же инженерами, которые никак не хотят сделать автомобиль достаточно экологичным, наши сограждане стройными рядами едут в сервисы отключать систему рециркуляции отработавших газов. Почему так происходит? Об этом сегодня мы и поговорим: что такое EGR, почему она выходит из строя, и как с этим бороться.

Give Peace a Chance!

Д ать миру шанс призывал Джон Леннон, валяясь голышом на кровати во время очередной своей акции протеста. Гораздо серьёзнее к этому отнеслись экологи, которые в попытке дать миру хотя бы какой-то шанс на спасение заставляют производителей “душить” автомобильные моторы до потери сознания. Внедрение EGR (Exhaust Gas Recirculatiоn) должно было сократить содержание в выхлопе оксидов азота NOx.

Читать еще:  Термостат как выглядит

В общем-то, это единственная задача, которую решает система рециркуляции отработавших газов. Есть несколько вариантов исполнения этой системы, но принцип работы EGR всегда одинаковый: определённое количество отработавших газов через клапан поступает обратно в двигатель. Такая рециркуляция позволяет снизить температуру горения, особенно в бензиновых моторах. А как раз высокая температура — условие появления оксидов азота.

Ни на что другое EGR не влияет. Это — чисто “экологическая” фишка современного мотора. К сожалению, ресурс у неё достаточно ограничен, и приходит время, когда система перестаёт работать как положено (точнее, вообще перестаёт). И тогда исключение всей системы из управления двигателем становится хорошим выходом из ситуации. Для большей убедительности скажем, что исправный EGR и так не работает на высоких оборотах или в аварийном режиме – при таких условиях заводской программой блока управления предусмотрено его полное закрытие.

Бояться отключения EGR не надо: единственным неприятным последствием станет повышенное содержание оксидов азота в выхлопе, но если на одну чашу весов поставить какие-то неведомые азоты, а на другую — беспроблемную эксплуатацию автомобиля, то второе, конечно же, перевесит. Ибо экология — экологией, а нервы дороже.

Как и почему перестаёт работать EGR?

Есть несколько вариантов типичных поломок EGR. Это заклинивание клапана, разрывы цепи актуатора или датчика положения клапана и неучтённый подсос (или утечка) воздуха. Внутри каждого варианта тоже можно выделить несколько типов поломок, поэтому чуть рассмотрим каждую из таких поломок отдельно.

Самый распространённый случай — заклинивание клапана.

Все мы прекрасно знаем, что при горении топлива образуется сажа. Со временем её количество, оседающее в клапане, затрудняет его подвижность. И клапан, естественно, клинит. Тут возможны два варианта: либо он остаётся в закрытом варианте, либо в открытом. Тут как повезёт, и больше повезёт, если клапан останется в закрытом положении. В этом случае сажа хотя бы не попадает в ДВС. Кстати, иногда практикуется такой способ отключения EGR — клапан просто программно закрывают. Почему это не лучший способ — чуть позже.

Открытое положение плохо прежде всего тем, что все отходы горения прямиком летят в цилиндры. Если посмотреть на то, как работает EGR, то можно увидеть интересную картину: во многих режимах работы двигателя клапан закрыт и не принимает никакого участия в работе мотора — например, на высоких оборотах и при большой нагрузке. Если говорить очень грубо, то закрытое положение — более естественное и вреда никакого не приносит. Если, конечно, ошибка EGR не вносит изменений в работу других систем, которые бывают связаны с рециркуляцией.

Так как заклинивание клапана — наиболее частая неисправность EGR, рассмотрим, что чаще всего является причиной, и как можно попытаться отсрочить кончину клапана.

В целом, конечно, понятно, что основной враг клапана — плохое масло и нестабильное качество топлива. В большей степени это относится к дизельным двигателям, хотя во многом применимо и к бензину. Хотя нас и убеждают в том, что качество наших бензина и солярки вполне на уровне европейских, на деле это справедливо только для крупных сетевых заправок, да и то не для всех. Рынок заведомо плохого топлива, как бензинового, так и дизельного, в России всё ещё существует и даже процветает.

Важное условия долгой жизни EGR — хорошее и своевременное техобслуживание. Ясно, что забитый сажевый фильтр и масло, которое последний раз меняли в один день с падением Берлинской стены, никак не способствуют долголетию EGR. Кстати, при хороших условиях система вполне может жить 150-180 тысяч километров. Правда, она изначально должна быть нормальной, а не такой конструктивно ущербной, как, например, на некоторых SsangYong.

Вторая распространённая причина — неисправность самого двигателя. Тут вариантов может быть множество. Любая причина, повышающая дымность выхлопа, гарантированно снизит ресурс EGR. Например, грязный воздушный фильтр, утечки наддувного воздуха, текущая форсунка или залегшие поршневые кольца. Это очень важный фактор, особенно для тех, кто в силу своих убеждений будет восстанавливать работоспособность EGR. Ремонт обычно недешёвый, поэтому прежде чем заниматься системой рециркуляции, нужно убедиться, что сам ДВС исправен. В противном случае есть вероятность в самом ближайшем будущем опять остаться с заклинившим клапаном.

И, наконец, самая парадоксальная причина заклинивания клапана — это его самоубийство. Да, как ни странно, у клапана EGR есть конструктивная склонность к суициду. Тут опять придётся чуть-чуть углубиться в физику работы мотора. Сделаем это совсем не сильно, только немного прикоснёмся к этому процессу.

Итак, представим график, на котором по одной оси будет температура горения смеси, по другой — уровень оксидов азота и интенсивность партикуляции (появления твёрдых частиц в отработавших газах). Если нарисовать кривую NOх, то она будет расти с ростом температуры. А вот кривая, показывающая количество твёрдых сажевых частиц, будет наоборот, падать. В определённой точке они пересекутся.

Сложность в том, что чем меньше будет оксидов азота в выхлопе, тем лучше экологам, но хуже двигателю — больше выброс партикуляров (сажевых частиц). Задача инженеров — найти максимально сбалансированное решение: надо и сократить NOx в отработавших газах, и не сократить ресурс мотора. И всё же в любом случае это решение будет компромиссным, и чем меньше будет оксидов в выхлопе, тем сложнее получится жизнь EGR из-за засорения клапана сажей. Вот так и получается, что эта система в ходе работы губит себя сама, исключительно только выполняя свою работу по снижению в выхлопе NOx. От этого, к сожалению, никуда не деться.

Вторая ошибка, менее распространённая, — это разрывы цепи актуатора или датчика положения клапана. В этом случае ошибка будет выглядеть как несоответствие между заданным и фактическим положением клапана. Впрочем, и в первом случае будет то же самое, поэтому диагностику надо проходить качественную, а не где попало.

И, наконец, третья ошибка — неучтённый воздух. Тут речь идёт о простой негерметичности системы.

Так как природа ошибок во всех трёх случаях разная, то и методы ремонта и отчасти диагностики тоже отличаются. Разумеется, они также зависят и от конструкции мотора. Например, часто ошибкам EGR сопутствуют ошибки измерения потока воздуха, то есть ошибки датчика расходомера воздуха (MAF-sensor). А в старых системах с вакуумным управлением бывают ошибки по наддуву турбин. Так что к диагностике нужно относиться серьёзно.

Итак, допустим, что мы нашли неисправность, и теперь хотим от неё избавиться. Как это можно сделать?

Решение проблем с EGR

Я не любитель маркированных списков, но тут он будет как нельзя кстати. Итак, устранить неисправность можно следующими способами:

  • замена клапана на новую оригинальную деталь;
  • использование китайских аналогов;
  • удаление EGR из системы с программным отключением;
  • программное закрытие клапана.

О первом способе мы уже говорили. Он не самый простой и дешёвый, но вполне имеет право на существование. Главное помнить, что если система вышла из строя раньше положенного срока (тысячах на ста пробега или меньше), то, скорее всего, есть какая-то проблема в моторе. Её нужно обязательно найти и устранить, иначе замена клапана может повториться в ближайшем будущем, и вы просто выкинете деньги на ветер. Точнее, на выхлоп.

О втором способе говорить не будем вообще. Тут без комментариев.

Наиболее дешевый и надежный — третий способ. Именно им обычно и пользуются при отключении EGR .

Итак, тут надо разделить механическую и программную часть работы. Что требуется сделать с механикой?

В общем-то, задача сводится к тому, чтобы перекрыть поток через клапан. Первое, что делают — ставят заглушку. Многие считают, что сделать это легко. Отчасти это так и есть. Но не надо пытаться ставить на пути горячих выхлопных газов заглушку из тоненького паронита или пивной банки. Такие заглушки прогорают очень быстро, иногда они вообще держатся до первого хорошего нажатия на педаль газа. Заглушку надо делать из стали, лучше нержавейки, причём её толщина должна быть минимум 2,5-3 мм.

Если с тем, чтобы заварить клапан или демонтировать его и поставить диффузор обычно нет сложностей, то демонтаж клапана с охладителем может быть сложным. Если у клапана есть свой охладитель, то на подающий и отводящий патрубки EGR просто ставят заглушки. Так, например, поступают в случае работы с моторами BMW М-серии. А вот, например, у моторов Volkswagen или BMW серии N автономного контура нет, тут систему охлаждения приходится “кольцевать”.

Если с механической частью работы в большинстве сервисов всё же справляются, то вот с программной частью ошибки встречаются регулярно. Итак, что нужно сделать с софтом?

Во-первых, запретить клапану открываться. Тут вроде бы всё ясно, если программист знает, как найти в прошивке соответствующие карты EGR, но вот дальше всё может быть гораздо сложнее: надо исключить ошибки по системе EGR, то есть полностью удалить ее из программы.

Вот тут некоторые программисты сильно перебарщивают и удаляют всё, что попадётся под руку. Часто их вмешательство затрагивает всю систему диагностики, после чего устранение последствий становится процессом долгим и сложным. И, как правило, дорогим (время — деньги, это очевидно).

Помимо этого следует отключить аварийный режим, в который отправляет нерабочий EGR. И, наконец, на некоторых автомобилях нужно перекалибровать карты по воздуху (поток воздуха через MAF), если софт не делает это автоматически. Иногда об этом тоже забывают, и ЭБУ сходит с ума, пытаясь понять, какой пришёл воздух, откуда в нём столько кислорода, и что ему теперь делать с этой непонятной смесью.

Читать еще:  Как установить двигатель от 2108 на оку

А теперь последний способ — программно дать команду на закрытие клапана EGR. Этот метод можно использовать не всегда. Например, он оправдан, когда физический доступ к EGR затруднён из-за конструктивных особенностей автомобиля. И он совсем невозможен, если клапан уже заклинил: программа такой клапан с места не сдвинет. Тут выход один — разбирать и делать всё по-человечески.

Надёжность этого метода не всегда абсолютна. В первую очередь из-за того, что не всегда можно гарантировать, что клапан перекрыт полностью. Это может привести к попаданию сажи и прочих отходов горения в цилиндры, так и к неучтённому количеству воздуха, поступающего через неплотный клапан. Поэтому предпочтительнее всё же глушить EGR полностью: одновременно механически и программно.

Быть или не быть?

Остался последний вопрос: когда мне ехать в сервис на удаление EGR? Допустим, мы смогли вас убедить, что ничего страшного не произойдёт, если от этой капризной системы избавиться полностью. Когда лучше это сделать?

О ресурсе клапана я уже говорил: тысяч до 150 километров при хорошем ТО волноваться не надо. Если посмотреть на статистику, то на дизельные машины по причине выхода из строя EGR приходится около 80% обращений в сервис, и только 20% — на бензиновые. Что логично, ибо сажи в солярке больше.

В любом случае обязательно придётся следить за состоянием мотора. Своевременная замена масла, фильтров, качественное топливо — это обязательное условие. Но со временем всё равно что-то начнёт изнашиваться. И если форсунку можно отремонтировать или заменить (хотя на большинстве современных дизельных моторов это тоже достаточно дорого), то менять кольца без явных признаков износа мотора только ради работы EGR, наверное, не совсем разумно. Тем более что ресурс цилиндропоршневой группы всё же больше, чем клапана EGR, который будет загибаться регулярно даже при небольшом и далеко не критичном износе ЦПГ. Приходится сделать неутешительный вывод: восстановление работоспособности EGR – вещь зачастую экономически неоправданная и почти бесполезная.

Одновременно не стоит забывать, что в горящей лампочке “Check engine” и уходе в “аварию” далеко не всегда виновата система рециркуляции. Причину этих печальных явлений установит только диагностика — так же, как и причины повышенной дымности, плохой динамики и повышенного расхода топлива.

За помощь в подготовке материала благодарим компанию «Лаборатория Скорости» (СПб, ул. Химиков, д. 2, (812) 385-50-70)

Отключение EGR

Найдите проверенного специалиста по чип-тюнингу в г. Москва.

Плюсы отключения ЕГР:

  • уменьшается загрязнение впускной системы;
  • на турбированных двигателях исчезает турбояма;
  • повышается отзывчивость педали газа;
  • исчезают ошибки из-за неисправного клапана EGR;
  • не нужно тратить деньги на замену;
  • реже меняется масло;
  • улучшается работа на холостом ходу и холодном двигателе;
  • вырастает тяга на низких оборотах.

Минусы отключения ЕГР:

  • если стоит катализатор, его ресурс сократится. Поэтому рекомендуем с отключением EGR убрать и его;
  • если удалили ЕГР только физически, загорится чек;
  • увеличиваются выбросы NOx.

Важно заметить, что дымность станет больше только при перегазовках. Контроль токсичности на техосмотре вы пройдете.

Как отключить EGR

Сначала отметим, что чистка и промывка ЕГР специальными аэрозолями неэффективны. Нагар быстро образуется снова. Чистить придется каждые 10 000 км.

Глушить ЕГР только механически неправильно. Это ведет к ошибкам «check engine» и переключению ЭБУ на аварийную подпрограмму. Обязательно необходима программная адаптация.

Поэтому отключение EGR совмещают с чип-тюнингом. В результате не просто исключаются ошибки из-за неисправной системы рециркуляции, но дополнительно прибавляется мощность и крутящий момент.

Обратитесь к профессионалам АРС АДАКТ, проблему с клапаном решат с гарантией.

Контакты сервисов

Клапан EGR устанавливают на дизельные двигатели и бензиновые двигатели, чтобы снизить выбросы оксидов азота (NOx). Это единственная цель, больше он ни для чего не нужен.

Схематично ЕГР работает так: отработанные выхлопные газы отправляются повторно догорать в ДВС. В результате снижаются выбросы NOx, но на стенках впускного коллектора, воздушных каналов и блока заслонок оседает сажа. Это не критично для ресурса двигателя, но есть минимальный риск для седел и клапанов. Большей проблемой является падение мощности из-за снижения теплопроводности впускного коллектора.

Зачем глушить EGR

В большинстве случаев глушить ЕГР стоит, если система неисправна (накопился нагар на пластине или гнезде клапана). Обычно неполадки ЕГР начинаются после 50 000 км. пробега. Заявленные производителями цифры в 80 000–10 0000 км. завышены, так как не учитывается низкое качество топлива в России (особенно дизельного).

При накоплении нагара клапан может медленно открываться или даже заклинивать.

  • снижается мощность двигателя;
  • увеличивается износ;
  • повышается расход;
  • ухудшается запуск двигателя;
  • на бензиновых двигателях с пластиковым впускным коллектором есть риск плавления напротив трубки подачи отработанных газов. Часто встречается на Chevrolet Lacetti 1.4 л. и 1.6 л;
  • появляется ошибка «check engine», которая может гореть периодически, а не постоянно;
  • на холостом ходу двигатель работает нестабильно.

Замена клапана дорогостояща. Пользы от него, кроме снижения выбросов оксида азота, никакой. Целесообразнее отключить EGR.

А вот небольшая страшилка — видео, как забивается ЕГР на 100 тыс. км пробега:

Плюсы отключения ЕГР:

  • уменьшается загрязнение впускной системы;
  • на турбированных двигателях исчезает турбояма;
  • повышается отзывчивость педали газа;
  • исчезают ошибки из-за неисправного клапана EGR;
  • не нужно тратить деньги на замену;
  • реже меняется масло;
  • улучшается работа на холостом ходу и холодном двигателе;
  • вырастает тяга на низких оборотах.

Минусы отключения ЕГР:

  • если стоит катализатор, его ресурс сократится. Поэтому рекомендуем с отключением EGR убрать и его;
  • если удалили ЕГР только физически, загорится чек;
  • увеличиваются выбросы NOx.

Важно заметить, что дымность станет больше только при перегазовках. Контроль токсичности на техосмотре вы пройдете.

Как отключить EGR

Сначала отметим, что чистка и промывка ЕГР специальными аэрозолями неэффективны. Нагар быстро образуется снова. Чистить придется каждые 10 000 км.

Глушить ЕГР только механически неправильно. Это ведет к ошибкам «check engine» и переключению ЭБУ на аварийную подпрограмму. Обязательно необходима программная адаптация.

Поэтому отключение EGR совмещают с чип-тюнингом. В результате не просто исключаются ошибки из-за неисправной системы рециркуляции, но дополнительно прибавляется мощность и крутящий момент.

Обратитесь к профессионалам АРС АДАКТ, проблему с клапаном решат с гарантией.

Отключение ЕГР

Система EGR (Exhaust Gas Recirculation) осуществляет рециркуляцию выхлопных газов, что позволяет снизить выброс окислов азота во внешнюю среду.

Устройство системы ЕГР

Ее основным элементом является клапан, который регулирует количество выхлопных газов, направляющихся на рециркуляцию. Конструктивное исполнение системы EGR зависит от способа, которым управляется клапан. Основанием для открытия клапана являются показания, снимаемые датчиком, отслеживающим давление во впускном коллекторе, а также индикатором массового расхода воздуха. Некоторые модели ЕГР снабжены дополнительной функцией охлаждения отработанных газов.

Работа EGR напрямую зависит от типа автомобильного двигателя. В авто с бензиновым мотором данная система не будет включаться на максимальных оборотах крутящего момента и на холостом ходу. В дизелях клапан системы ЕГР открывается на холостом ходу и начинает постепенно закрываться по мере возрастания нагрузки.

Зачем отключают EGR?

Некоторые водители полагают, что удаление этой системы приводит к увеличению мощности мотора. Однако проведенные исследования показали, что такое мнение ошибочно. Отключение EGR дает следующие эффекты:

  1. Снижается количество загрязнений, поступающих в двигатель
  2. Автомобиль становится более отзывчивым

Смысл в отключении системы EGR есть в том случае, если клапан вышел из строя либо если пробег транспортного средства превышает 100 тыс. км. Это связано с загрязнением впускного коллектора и клапанов двигателя. Продукты горения, которые ЕГР частично возвращает во впускной коллектор, содержат в себе различные примеси и загрязнения. Когда эта смесь перемешивается с картерными газами, образуется смола, толстым слоем налипающая на клапан ЕГР и клапаны двигателя.

Вследствие загрязнения уменьшается диаметр пропускного сечения впускного коллектора. В свою очередь это приводит к падению мощности мотора. К тому же система EGR может начать выдавать ошибки, что спровоцирует автоматическое переключение двигателя в аварийный режим (приемистость и мощность ДВС снижаются, а расход топлива возрастает за счет принудительного обогащения смеси).

Как происходит отключение

Клапан ЕГР – это дорогостоящая деталь, без которой транспортное средство может легко обойтись. По этой причине многие автовладельцы предпочитают не заменять вышедший из строя клапан, а отключить ЕГР.

Необходимо отметить, что недостаточно физически заглушить клапан, чтобы добиться желаемого эффекта. Потребуется перепрошивка блока управления, координирующего работу этой системы. В противном случае блок ЭБУ станет выдавать ошибку ЕГР или даже попытается перевести мотор на работу в аварийном режиме.

Специалисты московского сервисного центра «ЭКУтюнер» оказывают своим клиентам такую услугу, как отключение системы EGR программным методом. Мы обслуживаем автомобили всех популярных марок, наши основные преимущества это:

  1. Наличие большого ассортимента протестированных прошивок ЭБУ
  2. Демократичные расценки на оказываемые услуги
  3. Оперативное выполнение работ (программное отключение EGR занимает от 1 до 3 часов)
  4. Современное оборудование и квалифицированный персонал

В большинстве случаях, при программном отключении ЕГР физическое отключение не требуется, однако на некоторых автомобилях требуется программное и физическое отключение одновременно, в таких случаях наши специалисты смогуте отключить ЕГР как программно, так и физически.

Время для программного отключения ЕГР займет от 1 до 3 часов.

Большинство владельцев современных автомобилей в процессе их эксплуатации рано или поздно сталкиваются с термином “EGR”. А в суровых реалиях отечественного рынка топлива это происходит гораздо раньше и чаще, чем, например, в европейских странах.

Читать еще:  Схема установки газового оборудования на автомобиль

Так что же такое “EGR” и почему эти буквы приносят столько головной боли и материальных проблем автолюбителям?

Аббревиатура EGR означает “exhaust gas recirculation” или “система рециркуляции отработавших газов”. Данная система была разработана в связи с постоянным ужесточением норм контроля экологичности современных автомобилей, и главной целью ее работы является снижение выброса в атосферу оксидов азота (NOx: NO и NO2) – токсичных газов, образующихся при сгорании топлива в двигателе внутреннего сгорания. Принцип работы данной системы основан на возврате небольшой части отработавших газов из выпускной системы в систему воздухозабора в режиме частичных нагрузок двигателя, таким образом в процессе впуска часть объема свежего воздуха замещается отработавшими газами. Это приводит к снижению температуры горения топлива в камере сгорания – основного фактора, влияющего на образование оксидов азота. Как правило, EGR состоит из канала, соединяющего выпускной и впускной коллекторы двигателя, и клапана, регулирующего количество отработавших газов, возвращаемых во впуск. И неисправности в работе именно этого клапана заставляют владельцев автомобилей обратиться за дорогостоящим ремонтом на станцию технического облуживания.

Всё дело в том, что в отработавших газах также содержатся твердые частицы сажи, которые постепенно засоряют клапан EGR, а вместе с ним и впускной коллектор. Загрязненный клапан перестает нормально функционировать, начинает подклинивать, что, в свою очередь, приводит к нарушению работы двигателя: от снижения мощности и вплоть до невозможности запуска. Более того, в дизельных двигателях, где содержание сажи в отработавших газах в разы больше, по сравнению с бензиновыми, сажа быстро накапливается в моторном масле, ухудшая его рабочие характеристики. Именно поэтому Вы можете заметить, как быстро после замены чернеет моторное масло в дизельном двигателе. Все эти факты указывают на то, что система EGR снижает ресурс работы Вашего двигателя и уменьшает его эффективную мощность в определенных режимах работы.

Так как же поступать, если Вы вдруг столкнулись с признаками неисправности пресловутого клапана EGR – на щитке приборов загорелась лампа “Check engine”, пропала тяга или возникли трудности с запуском двигателя?

Во-первых, нужно убедиться, что проблема именно в клапане. Электронные блоки управления современных двигателей контролируют работу системы EGR и записывают в свою память коды её неисправностей. Однако, к возникновению этих кодов могут привести и другие поломки, например, обрыв в электропроводке или утечка в системе впуска воздуха. Поэтому только высококвалифицированные специалисты могут точно определить причину возникновения ошибок в системе управления ДВС.

Во-вторых, если неисправность клапана подтверждена, нужно принять решение о способе ее устранения. К сожалению, наиболее очевидный способ – заменить неисправный клапан – зачастую является проблемой для большинства автовладельцев: стоимость новой детали очень высока, к тому же через определенное время новый клапан так же придет в негодность, а двигатель продолжит получать сажу из выхлопных газов. Поэтому многие выбирают альтернативный путь – отключение клапана EGR, при котором подача отработавших газов во впуск прекращается полностью. Здесь, в зависимости от конструкции двигателя и состояния клапана EGR, возможны различные варианты отключения:

1) Если клапан полностью исправен (например Вы заблаговременно до поломки решили избавиться от системы EGR) возможно его программное отключение: из электронного блока управления двигателем считывается программное обеспечение и редактируется таким образом, чтобы клапан всегда оставался в закрытом положении, и при этом не фиксировались коды неисправностей системы. Такой вариант требует наличия у специалиста глубоких познаний в электронике двигателя, но является наиболее удобным для владельцев автомобилей.

2) Если клапан заклинило в открытом положении, потребуется физическое перекрывание канала EGR с помощью специальной заглушки – только так можно перекрыть поток рециркуляции отработавших газов. Но, как говорилось выше, электронный блок управления двигателем постоянно контролирует работу этой системы и на многих автомобилях может даже перейти в аварийный режим работы, если зафиксирует расхождение потока EGR с заданными значениями. В этом случае нормальная эксплуатация автомобиля будет невозможна, и придется прибегнуть к 3-му варианту отключения.

3) Комплексное (физическое и программное) отключение клапана EGR позволяет полностью исключить систему EGR из вашего двигателя, так что даже неисправный клапан больше не будет доставлять проблем Вам и вашему двигателю.

Наши специалисты имеют мнголетний опыт работы с системами управления бензиновых и дизельных двигателей и легко произвдеут первичную электронную диагностику, программное или комплексное отключение клапана EGR на Вашем автомобиле.

Для чего выполняют удаление ЕГР?

Возникновение ошибок с кодами P0401, P0403, P0404 – P0409 и сигнала «Check Engine» на приборной панели – признак неисправности системы рециркуляции отработанных газов (EGR). Систему ставят на автомобили с дизельным и бензиновым (нетурбированным) двигателями, подпадающими под нормы EURO3 – EURO5. Чаще всего ошибки возникают из-за датчиков, привода и клапана системы.

Можно клапан отремонтировать, а можно – физически заглушить и отключить всю цепочку управления подачей отработанных газов во впускной тракт. Решать, восстанавливать систему в оригинальном виде или пойти на радикальный шаг – удаление ЕГР, нужно, взвесив аргументы «за» и «против».

Для чего нужна система ЕГР

Появление ЕГР (Exhaust Gas Recirculation system) в двигателе автомобиля – не столько связано с борьбой за экологичность, сколько стало результатом борьбы за повышение его моторесурса. Метод возвращения части отработанных газов в камеру сгорания был запатентован и применен немецкими конструкторами еще в 30 годы прошлого века. О снижении токсичности выхлопа машин тогда мало кто задумывался. Основной задачей «разбавления» рабочей смеси отработанными газами было снижение максимальной температуры ее горения для предотвращения детонации, разрушающей детали ЦПГ.

Как работает система рециркуляции (EGR)

Принцип действия EGR одинаков на всех моделях двигателей. Во время максимальной нагрузки на средних оборотах во впускной коллектор подается строго определенное количество отработанных газов из выпускного коллектора. Объем подаваемых ОГ (5 – 12% от общего объема воздуха в смеси) растет одновременно с увеличением угла опережения зажигания и падает при его уменьшении.

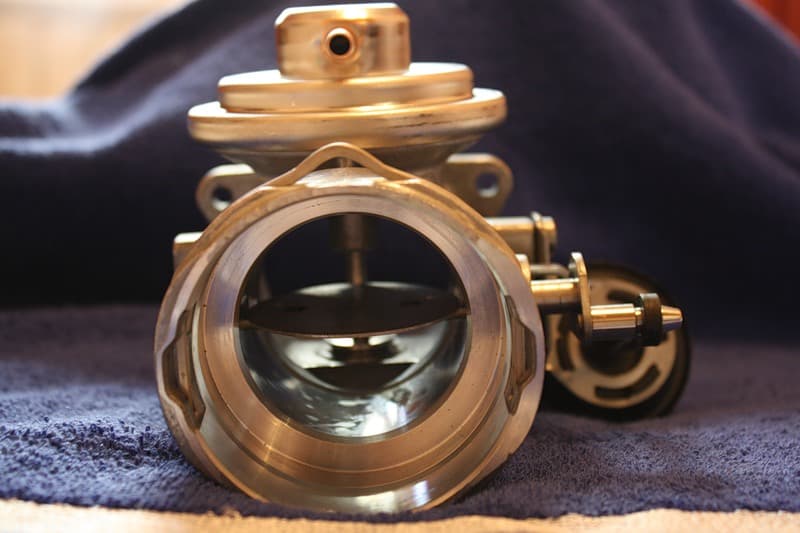

Регулирует подачу клапан, который открывается по достижении определенного числа оборотов мотора (обычно от 1500 об/мин.). Закрывается он после набора максимальных оборотов или их падения до «холостых».

Привод клапана бывает вакуумным или электронным. Зависит от года выпуска, типа и конструкции двигателя.

Негативное влияние EGR на работу двигателя

Справляясь с основной своей функцией – снижением температуры в камере сгорания – система способствует образованию в выхлопных газах несгорающих сажевых частиц. Чем дольше и эффективнее работает EGR, тем больше сажи образуется в выхлопных газах, которыми двигатель «питается» с помощью ЕГР.

Попадая во впускной тракт, частицы сажи образуют плотный нагар на его стенках, рабочей поверхности и штоке самого клапана, сужая просвет канала. Изменение соотношения воздуха и топлива, подаваемого в камеру сгорания, в пользу горючего ведет к повышению температуры воспламенения рабочей смеси. Возникает детонация, увеличивается содержание оксидов азота в ОГ.

В запущенных случаях (когда клапан «закис» под слоем сажи и не закрывается) поступление отработанных газов в рабочую зону становится постоянным. Возникают признаки неисправности: падают динамика разгона и мощность двигателя авто, увеличивается сажеобразование в выхлопных газах, забивается сажевый фильтр (DPF), снижается ресурс катализатора.

Зачем производят удаление клапана ЕГР

Срок службы оригинального клапана ЕГР ограничен. В зависимости от марки и производителя авто, его ресурс может составить до 150 тыс. км пробега. В отечественных условиях он редко «дотягивает» до 70 тыс.

Основные причины отказа водителей от EGR:

  • высокая стоимость ремонта и обслуживания системы;
  • агрегат сложно чистить;
  • негативные последствия для двигателя при нарушении режима рециркуляции;
  • двигатель может работать без этой конструкции.

Исправность механизма рециркуляции зависит от качества топлива. При эксплуатации автомобиля на плохо очищенном горючем, содержащем большой процент сернистых соединений и присадок, убирать нагар приходится 1–2 раза в год. Поэтому водители предпочитают просто избавляться от «проблемного» устройства.

Как правильно удалить ЕГР

Некоторые автовладельцы практикуют самостоятельное, «физическое» отключение EGR с установкой кустарной прокладки, закрывающей отверстия клапана. В продаже есть даже оригинальные прокладки, например, от General Motors. Но обойтись одной установкой заглушки удается только на старых «дизелях», где работа EGR регулируется разрежением (пневмомеханический привод). На большинстве современных автомобилей электропневматическая или электронная схема управления – сигналы на открытие и закрытие подачи ОГ идут от электронного блока управления.

Для полноценного удаления EGR нужно одновременно выполнить изъятие клапана и программное отключение ЕГР с перепрошивкой контроллера. Некоторые схемы требуют дополнительной установки эмулятора «правильных» показаний датчиков положения клапана, расходометра и лямбда–зонда. Только тогда удастся избежать повторного возникновения ошибок и частых переходов двигателя в «аварийный» режим.

Последствия удаления клапана ЕГР: плюсы и минусы

Преимущества отказа от EGR:

  • чистый впускной коллектор;
  • снижение дымности выхлопа;
  • прирост мощности на средних оборотах;
  • отсутствие необходимости обслуживать и менять дорогие комплектующие.

Заодно можно провести программное отключение сажевого фильтра и лямбда–зонда, чип тюнинг двигателя, а также снять ограничение мощности, введенное производителем.

Минусы метода – повышение температуры сгорания топлива и содержания оксидов азота в выхлопе авто. Из возможных последствий – возникновение детонации в определенном диапазоне оборотов двигателя, снижение ресурса моторного масла, повышение риска появления микротрещин в ГБЦ.

Проблемы с недостатком тяги на низких оборотах, «провалы» мощности и черный дымный выхлоп не всегда возникают из-за ЕГР. Поставить диагноз на 100% точно можно, выполнив комплексную диагностику на стенде.

Ссылка на основную публикацию
×
×
Adblock
detector
