Как притереть клапана на ваз 2109

AndreyOGOGO › Блог › Ремонт ВАЗ 2109. Снятие головы, замена МСК, притирка и регулировка клапанов, свечи провода, сальники КВ и РВ, ролик и ремень ГРМ и др. ЧАСТЬ 2.

К сожалению мне не удалось зафиксировать весь процесс ремонта. Но опишу словами что в итоге было сделано, какие запчасти заменены и сколько денег на все это ушло…
После снятие головы, беглый осмотр поршней показал, что мотору осталось не долго, все поршни болтаются, сильный нагар на днищах.

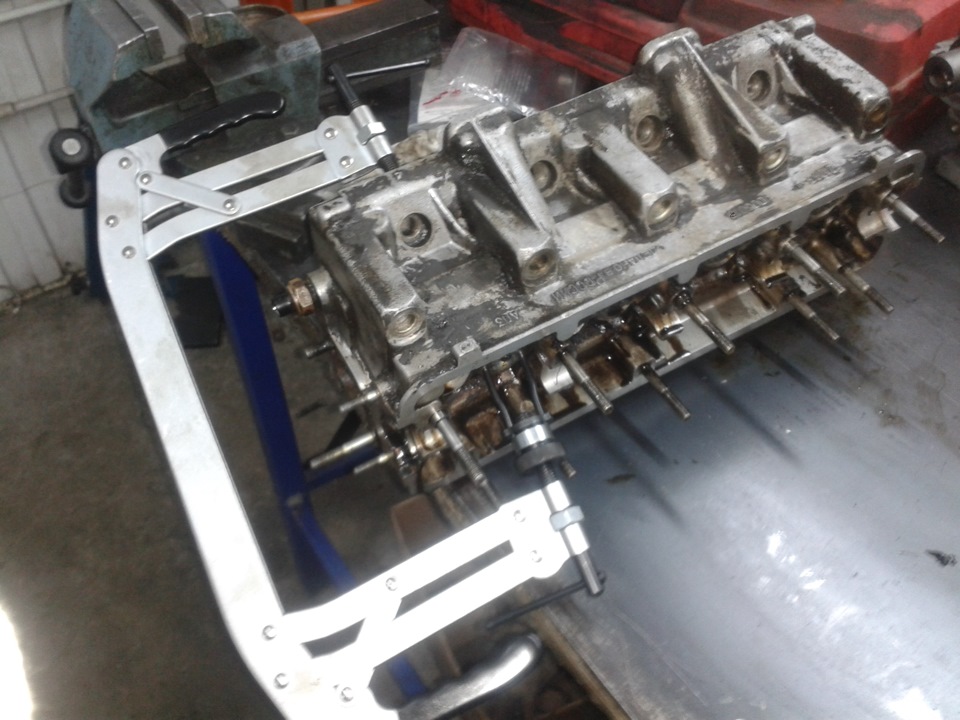

По замене МСК тоже особых проблем нет, СОВЕТ: не парьте мозг купите щипцы, стоят 800р, экономят кучу времени и нервов. В таких ГБЦ колпачки расположены глубоко и их неудобно доставать, особенно когда они старые и высохшие как в этом случае.

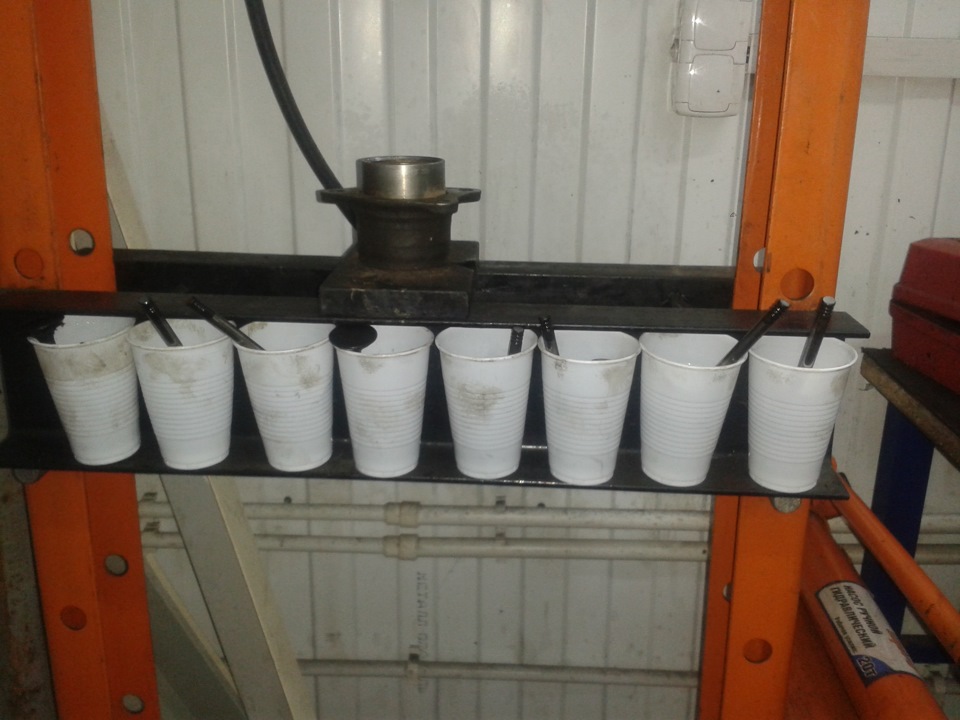

К своему удивлению, я обнаружил обломанную направляшку в одном из цилиндров…пришлось заменить. Делается элементарно, без всяких нагревов. Старая просто выбивается аккуратно, переставляем стопор на новую и аккуратно запрессовываем не сильно стуча молотком.

Я забыл оправку для МСК в гараже, которую в свое время брал для Волжанки, ее с легкостью заменила длинная головка на 12, вообще залетели со свистом.

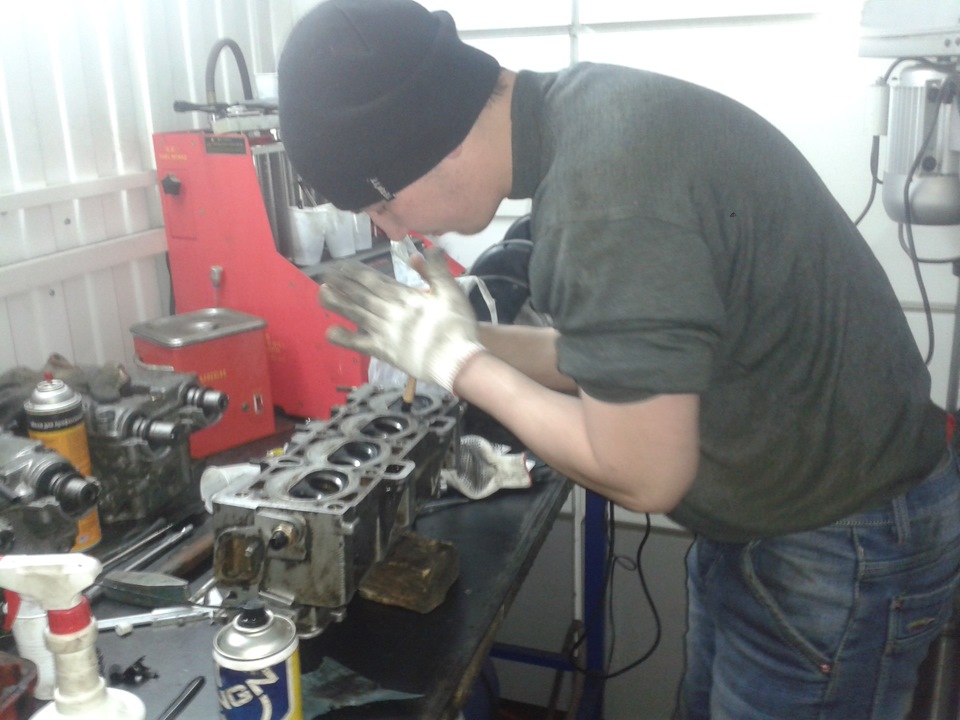

Приспособа дли притирки не налезла на девяточные клапана, пришлось делать по старинке. Использовал алмазную пасту 1 и 2го номера. Мудрить с дрелью и шлангами не стал, всего 8 клапанов. Притирка много времени не отняла.

В целом на этом основная часть работы и закончилась осталось только все собрать обратно. Тоже ничего сложного. Но все таки один момент меня сбил столку. После того, как все было установлено обратно, при запуске мотора я заметил что ремень ЖРЕТ, он тупо слазит. Об этом я читал, и морально был готов. пути решение разные, но временные. Чтобы избавится надо делать комплексно, а это валы и шкивы. Ну в нашем случае задача другая. Сильные сомнения вызвала шестерня КВ…кто то уже лазил…шпонка разбита, шестерня болтается. купил новые детали поставил, немного точнул шайбу под роликом. Все одеваю обратно, уже лучше. Но ремень все равно не много сполз, разбитые постели и возможный перекос шпильки ролика дают о себе знать. Хотя насчет шпильки сомневаюсь, делали на станке и спецы старой школы, ошибки быть не может.
Окончательно все собрав, завожу мотор прогреваю, смотрю жидкости. Все ок, пробка в СО ушла, жижа стоит на месте, температура в норме. и даже чек погас, а горел до ремонта. Машина стала работать по ровнее, ушли хлопки в глушителе.

Отдельный момент про регулировку клапанов. Очень жаль что не получилось у меня сфотать, делал один и все это так не удобно что капец, доставать эти шайбы без приспособы нужна сноровка…ну часа через 1.5 я ее приобрел. После замеров стало ясно что в допуске один клапан. Посчитал какие шайбы нужны, поехал в магаз взял несколько штук. Давать опять выставлять, все ок зазоры норм, прокручиваю колено, опять мерию — зазоры уходят на двух клапанах, че только не делал, зазоры уходят и все. Постели мать их. В итоге один клапан немного цокает. Но ни че, главное не зажат. Все равно потребуется повторная регулировка.

Заняло в общем все это дело 3 дня если не учитывать перерывы на основную работу. Очень много времени потратил на езду за запчастями.
В итоге что было заменено:
1. МСК и одна направляющая клапана, клапана очищены от нагара и притерты.
2. прокладка ГБЦ, очищены камеры сгорания.
3. прокладка крышки клапанов.
4. ремень ГРМ, ролик, сделана ремонтная шпилька.
5. шестерня КВ и шпонка.
6. сальники КВ и РВ.
7. свечи и ВВ бронепровода.
8. масло и масл. фильтр.
9. антифриз.
10.прокладка ВП и ВЫП коллекторов.
Использована куча герметика, пришлось заменить несколько хомутов и гору болтов.
По деньгам примерно такая ситуцация, это то что пришлось докупить для ремонта(часть запчастей предоставлена хозяином):
1.Масло + фильтр

35р
4.Спец. ключ для ролика(редкое уеб.ще, один сломал, пришлось брать еще)

100р(сальник из комплекта оказался с ТРЕЩИНОЙ! пришлось брать отдельно)
7.Шпилька и нарезка резьбы

работа 300 + бенз
8.Прокладка ВЫП и ВП коллекторов

100р
10.Щипцы для снятия МСК

320р.
12. Направляющие клапанов

180р.
13. Ключи для откручивания рул.наконечников от тяг

350р.
Ну часть запасов из гаража, герметики, хомуты и болты. Немного больше 4тыс.р. Как то так. Было геморно и интересно.

Притирка клапанов на примере автомобилей ВАЗ

Каждый владелец автомобиля марки ВАЗ, предпочитающий собственноручно заниматься ремонтом своего автомобиля, рано или поздно столкнётся с необходимостью притереть клапаны газораспределительного механизма. Вопрос для многих насущный и требующий внимательного изучения, после чего вполне можно будет справиться с задачей собственными силами, не прибегая к помощи автомастеров.

Для чего нужно притирать клапаны

Приведённые ниже способы решения задачи ориентированы в большей мере на владельцев ВАЗовской классики (ВАЗ 2101–2106), но и в случае с моделями ВАЗ 2108–2109 процесс мало чем будет отличаться. Во многих пунктах он вообще универсален.

Чаще всего с необходимостью притирки клапанов сталкиваются при капитальном ремонте двигателя. Заменены поршневые кольца с прокладками, установлены прочие важные компоненты, так что теперь самое время проверить клапаны на герметичность: так выявляется необходимость их притирки.

Следует также помнить, что эта процедура будет нелишней и при проведении иных ремонтных работ. В частности, тех, при которых происходит демонтаж блока цилиндров. Всегда лучше перестраховаться.

Почему важно поддерживать правильный уровень компрессии в двигателе

Одной из важнейших качественных характеристик работы мотора является наличие в камерах сгорания цилиндров рекомендуемого производителем уровня компрессии. Зависит эта характеристика от:

  • степени износа самого цилиндра, его поршневых колец, а также поршня;
  • качества и целостности уплотняющей прокладки, находящейся между ГБЦ и непосредственно блоком цилиндров;
  • насколько плотно впускные клапаны, а вместе с ними и выпускные прилегают к своим посадочным сёдлам во избежание пропуска газов через зазоры.

В идеале во всех цилиндрах компрессия должна быть на одном уровне. А так как износ компонентов поршневой группы практически одинаков, то факт обнаружения в цилиндрах отличной друг от друга компрессии может свидетельствовать о плохой работе клапанов.

По величине компрессии можно предварительно судить о состоянии двигателя: если в цилиндах она неодинакова, пора притирать клапаны

Когда пора задуматься о притирке

Признаки появления неисправности может заметить даже начинающий автолюбитель:

  • двигатель начинает «троить»;
  • мотор машины работает неравномерно;
  • обрастание нагаром свечей;
  • пониженный уровень компрессии.

Сам же процесс притирки состоит в том, что рабочая область клапана на тарелке притирается к своему посадочному седлу.

Как проверить клапаны ВАЗа на герметичность прилегания

Опытные автомеханики рекомендуют проверять герметичность соединения следующим образом:

  1. Для начала головка блока цилиндров переворачивается таким образом, чтобы камеры сгорания смотрели вверх.
  2. Затем берётся шприц и впрыскивается немного солярки или керосина (лучше — керосина) в каждую из камер.
  3. Если при закрытом клапане жидкость начинает убывать, то делается вывод о том, что клапан к своему седлу прилегает недостаточно плотно.

Основные методы притирки

Притирать клапаны можно с использованием специализированного оборудования или подсобного инструмента:

  • Первым вариант — использование автоматизированного станка. В этом случае даже притирки как таковой нет: просто нарезается фаска клапана и седла, чем обеспечивается максимально жёсткая центровка и точность сопряжения. На выходе получаем высокопрочный профиль, способный обеспечить отличную работу мотора.

Автоматизированный процесс притирки клапанов на станке

  • Притирать клапаны можно на ручном фрезерном станке. Есть немало станков, в том числе и предназначенных для двигателей определённых модификаций. Здесь тоже всё делается достаточно быстро и точно.

Если в гараже есть ручной фрезерный станок, притирка клапанов может быть выполнена качественно и оперативно

Специальный ключ для ручной притирки клапанов упростит ручную работу

Притираем клапаны в домашних условиях

Чтобы провести работу быстро и получить качественный результат, необходимо соблюдать такую последовательность действий:

  1. Разобранная ГБЦ устанавливается на верстак и надёжно закрепляется.
  2. Нужный клапан размещается на своём месте, а в инструменте фиксируется его стержень.
  3. На контактную зону клапана со своим седлом наносится слой притирочной пасты.
  4. Затем клапан размещается таким образом, чтобы полностью отсутствовали просветы.
  5. Делаются круговые движения по часовой стрелке и против.
  6. Спустя некоторое время клапан переворачивается, новым слоем наносится абразивная паста и возобновляется вращение.
  7. Процесс притирки продолжается до тех пор, пока на седле клапана и его тарелке не образуется матовая однородная полоска толщиной 1,5–2,0 миллиметра.

Видео: притирка клапанов вручную без инструментов

Метод сам по себе довольно утомительный. Зато позволяет полностью контролировать процесс притирки и отслеживать получаемый результат.

Берём в руки шуруповёрт

Так как далеко не все располагают нужным количеством свободного времени, терпения и усидчивости, народными умельцами был внедрён ещё один метод с использованием шуруповёрта.

Ещё часто рекомендуют дрель, но у её патрона значительно выше обороты вращения, что не лучшим образом может сказаться на итоговом результате. Так что если всё же останавливаться на дрели, то брать нужно инструмент с возможностью регулировки оборотов и функцией реверса. Притирать клапаны в данном случае можно либо через камеры сгорания, либо просто сверху.

Притирка клапанов со стороны камеры сгорания

Работа выполняется в такой последовательности:

  • Первым делом изготовливаются из металла небольшие сплошные шайбы диаметром чуть меньше, чем у клапанных тарелок. По центру этих шайб прорезаются отверстия, как для плоской отвёртки.
  • Используя расплавленный битум (или его аналоги), шайбы с прорезями прикрепляются на тарелки клапанов.
  • ГБЦ переворачивается камерами сгорания вверх, ставится на своё место необходимый клапан и на притираемый участок наносится слой пасты.
  • В патрон дрели крепится стержень с окончанием, как у плоской отвёртки.
  • Плоское окончание стержня вставляется в разрез шайбы и на малых оборотах дрели начинается притирка клапана.
  • В каждую сторону клапан проворачивается около десяти раз. Надо также помнить, что при изменении направления вращения следует заново наносить абразивную пасту.
  • После процедуры на клапан цепляется его пружина.
  • Снять шайбу с клапана можно путём его нагрева.
  • Оставшийся битум удаляется растворителем, бензином или схожими средствами.
Читать еще:  Причины отсутствия компрессии в одном цилиндре

Как притереть клапаны сверху

Весь процесс практически полностью идентичен методу вручную. Главное отличие здесь в том, клапан вращается при помощи инструмента. Кое-кто стержень клапана напрямую крепит в патроне дрели, но для большей эффективности и безопасности в патрон лучше вставить стержень диаметром близким с таковым у стержня клапана. Затем берётся примерно 10-сантиметовый отрезок резиновой трубки и с её помощью соединяются упомянутые стержни. Для пущей надёжности следует резиновую трубку обжать на концах хомутами.

Минимально-необходимый инструмент для притирки клапанов дрелью

Видео: как притереть клапаны дрелью

Нюансы, о которых стоит знать

Опытному ремонтнику приведённые ниже советы могут показаться излишнимися, но начинающему мастеру стоит обязательно запомнить следующее:

  1. Все рокеры (стоящие на клапанах кулачки) лучше сразу не снимать. Необходимо, чтобы каждый клапан получил обратно свой же рокер. Во время работы двигателя кулачок распредвала и соответствующий ему рокер притираются и если их «разлучить», то могут появиться неприятные щелчки при работе клапанов, несмотря на то, что они перед этим были как следует отрегулированы.
  2. И также надо понимать, что каждый клапан должен вернуться на своё место. Менять их местами даже после притирки будет не самой лучшей идеей.
  3. В работе можно использовать различные абразивные пасты. Начать можно с самых крупных и закончить самыми мелкими. Это позволит улучшить получаемый результат.
  4. Для лучшего прилегания на финишном этапе иногда предлагается использовать машинное масло.

Притирка клапанов осуществляется с использованием различных абразивных паст

Проверка качества выполненной работы

Проверить, насколько герметично прилегают клапаны можно, как уже говорилось вначале, при помощи керосина. Это самый распространённый метод. Клапаны собираются, на них устанавливаются пружины, затем блок головок переворачивается так, чтобы камеры сгорания смотрели вверх. После этого головка цилиндра, где надо проверить притёртые клапаны, заполняется керосином. Если по прошествии 10–15 минут протечек не произошло, то можно переходить к притирке следующих «клиентов».

Не менее надёжным будет использование вакуум-тестера. Прибор подключается к отверстиям со стороны впускного и выпускного коллекторов. Если показания манометра ниже необходимых, значит, плотность прилегания клапанов недостаточна и нужно повторить их притирку.

Есть ещё метод с применением карандаша. Для этого на рабочую кромку седла клапана вдоль всей окружности наносятся линии. Следующим шагом будет установить клапан на своё место, прижать его и провернуть пару раз по часовой стрелке и обратно. После этого достаём клапан и смотрим на сделанные карандашом отметки. Всё в порядке, если линии исчезли и поверхность закрасилась равномерно. При наличии неровностей притирку следует продолжить.

Наглядное сравнение притёртого и непритёртого клапанов

Небольшое отступление о притирочных пастах

Как ни притирай клапаны, но нужно ещё понимать, что двигатель автомобиля всё равно «доведёт их под себя». Можно потратить кучу времени и сил, добиваясь идеального результата, а после запуска мотора (спустя несколько часов) герметичность клапанов станет хуже. А можно всё небрежно и по-быстрому сделать, а через некоторое время плотность прилегания клапанов только улучшиться.

В итоге окажется, что двигатель приработал клапаны до некоего своего «удобного» состояния. Вследствие этого бытует мнение, что возня с разными пастами и прочей финишной доводкой до идеального результата является не чем иным, как пустой тратой времени.

Вовремя и правильно проведённая притирка клапанов обеспечит чёткую и выверенную работу двигателя. При капитальном ремонте эта процедура одна из обязательных к исполнению. Задача не является особо сложной, кроме того, всегда можно обратиться за советом к более опытным товарищам или мастерам.

Как делается притирка клапанов ВАЗ-2109 своими руками

Клапана несут одну из основных функций. Они открываются для выпуска основных газов и закрываются, чтобы создать давление в цилиндрах. Двигатель ВАЗ-2109 может иметь 16 или 8 клапанов. Некорректная работа мотора, появление стука порой свидетельствует о незначительных повреждениях этих элементов или их неполном прилегании. Притирка клапанов на автомобиле ВАЗ-2109 выполняется одинаково, вне зависимости от модификации двигателя.

Почему необходима притирка

Обычно мысль о необходимости притирки возникает после проверки компрессии или капитального ремонта двигателя. При высоком его уровне шатунно-поршневая группа работает хорошо. При слишком низкой компрессии автомобиль может не заводиться. Кроме клапанов за компрессию отвечает состояние головки блока цилиндров.

Чаще всего притирку проводят после капитальной переборки мотора. Из-за демонтажа и замены деталей появляются зазоры в клапанной системе. Настроить ее работу можно в домашних условиях, для этого вам придется иметь нужные инструменты. Если вы не уверены, что настройка и притирка вам под силу, стоит обратиться к профессионалам.

Чем выполняются работы

Для притирки необходимо иметь под рукой следующие инструменты:

  1. «Шарошки» – насадки для восстановления клапанных седел, ими устраняются повреждения. Обычно продаются наборами, в которых собраны приспособления для разных двигателей. Насадка выбирается по характеристикам силовых установок – углу и диаметру его клапанной системы.
  2. Притирочная паста – главный инструмент при работе. Может быть крупнозернистой или наоборот мелкофракционной. Первая используется для сглаживания крупных неровностей, а вторая для финального оттачивания. При выборе отдавайте предпочтение пастам от известных производителей.
  3. Если клапанная система сильно деформирована, то понадобятся новые ее элементы. Меняйте клапана, если вы не можете выровнять старые.
  4. Резиновый шланг и дрель понадобятся в качестве дополнительного оборудования.

Можно использовать специальное приспособление, похожее на пружинку с ручкой. В этом случае работу придется сделать руками. Дрель же позволит приложить минимум усилий.

Основные методики выполнения работ

Правильная притирка может быть проведена одним из методов:

  1. На вращающейся части дрели закрепите резиновую трубку хомутами. С их же помощью на конце трубки установите клапан смазанный по краям притирочной пастой. Закрепите головку на столе и вставьте подготовленную деталь в седло. Запустите дрель в режиме, допускающем не более 500 оборотов в минуту. Важно делать не только круговые движения, но и делать повороты на 30-35 градусов. Работа считается завершенной, когда на поверхности элемента появился полоса пасты, толщиной около 2 миллиметров. Этот способ считается не самым эффективным, но он любим многими владельцами ВАЗ-2109. Лишнюю пасту уберите керосином.
  2. Более эффективный вариант – ручная работа с помощью шарошек. Демонтируйте клапана и удалите с них нагар при помощи металлической щетки. Действовать нужно аккуратно, чтобы не поцарапать металл. Если толщина нагара невелика, можно опустить этот шаг. Притереть клапана можно последовательной сменой шарошек в последовательности 45, 15 и 75 градусов. Проверьте индикатором концентричность – биение должно быть не более 0,03 мм. Далее подставьте под клапан слабую пружину, обработайте пастой фаски седла и клапана. С небольшим нажимом поверните клапан на 120 градусов в одну сторону и на 100 в другую. Делайте так пока поверхность не сровняется.

В обоих случаях появление серой дорожки – признак качественно выполненной работы. Второй вариант требует больше затрат сил, но результат получается более долговечным. Притирка требует большой точности и особых навыков. К ней стоит подготовиться заранее, например, посмотрите инструкцию по выполнению этой работы на видео.

Притирка клапанов на примере автомобилей ВАЗ

Каждый владелец автомобиля марки ВАЗ, предпочитающий собственноручно заниматься ремонтом своего автомобиля, рано или поздно столкнётся с необходимостью притереть клапаны газораспределительного механизма. Вопрос для многих насущный и требующий внимательного изучения, после чего вполне можно будет справиться с задачей собственными силами, не прибегая к помощи автомастеров.

Для чего нужно притирать клапаны

Приведённые ниже способы решения задачи ориентированы в большей мере на владельцев ВАЗовской классики (ВАЗ 2101–2106), но и в случае с моделями ВАЗ 2108–2109 процесс мало чем будет отличаться. Во многих пунктах он вообще универсален.

Чаще всего с необходимостью притирки клапанов сталкиваются при капитальном ремонте двигателя. Заменены поршневые кольца с прокладками, установлены прочие важные компоненты, так что теперь самое время проверить клапаны на герметичность: так выявляется необходимость их притирки.

Следует также помнить, что эта процедура будет нелишней и при проведении иных ремонтных работ. В частности, тех, при которых происходит демонтаж блока цилиндров. Всегда лучше перестраховаться.

Почему важно поддерживать правильный уровень компрессии в двигателе

Одной из важнейших качественных характеристик работы мотора является наличие в камерах сгорания цилиндров рекомендуемого производителем уровня компрессии. Зависит эта характеристика от:

  • степени износа самого цилиндра, его поршневых колец, а также поршня;
  • качества и целостности уплотняющей прокладки, находящейся между ГБЦ и непосредственно блоком цилиндров;
  • насколько плотно впускные клапаны, а вместе с ними и выпускные прилегают к своим посадочным сёдлам во избежание пропуска газов через зазоры.

В идеале во всех цилиндрах компрессия должна быть на одном уровне. А так как износ компонентов поршневой группы практически одинаков, то факт обнаружения в цилиндрах отличной друг от друга компрессии может свидетельствовать о плохой работе клапанов.

По величине компрессии можно предварительно судить о состоянии двигателя: если в цилиндах она неодинакова, пора притирать клапаны

Когда пора задуматься о притирке

Признаки появления неисправности может заметить даже начинающий автолюбитель:

  • двигатель начинает «троить»;
  • мотор машины работает неравномерно;
  • обрастание нагаром свечей;
  • пониженный уровень компрессии.

Сам же процесс притирки состоит в том, что рабочая область клапана на тарелке притирается к своему посадочному седлу.

Читать еще:  V60 cross country

Как проверить клапаны ВАЗа на герметичность прилегания

Опытные автомеханики рекомендуют проверять герметичность соединения следующим образом:

  1. Для начала головка блока цилиндров переворачивается таким образом, чтобы камеры сгорания смотрели вверх.
  2. Затем берётся шприц и впрыскивается немного солярки или керосина (лучше — керосина) в каждую из камер.
  3. Если при закрытом клапане жидкость начинает убывать, то делается вывод о том, что клапан к своему седлу прилегает недостаточно плотно.

Основные методы притирки

Притирать клапаны можно с использованием специализированного оборудования или подсобного инструмента:

  • Первым вариант — использование автоматизированного станка. В этом случае даже притирки как таковой нет: просто нарезается фаска клапана и седла, чем обеспечивается максимально жёсткая центровка и точность сопряжения. На выходе получаем высокопрочный профиль, способный обеспечить отличную работу мотора.

Автоматизированный процесс притирки клапанов на станке

  • Притирать клапаны можно на ручном фрезерном станке. Есть немало станков, в том числе и предназначенных для двигателей определённых модификаций. Здесь тоже всё делается достаточно быстро и точно.

Если в гараже есть ручной фрезерный станок, притирка клапанов может быть выполнена качественно и оперативно

Специальный ключ для ручной притирки клапанов упростит ручную работу

Притираем клапаны в домашних условиях

Чтобы провести работу быстро и получить качественный результат, необходимо соблюдать такую последовательность действий:

  1. Разобранная ГБЦ устанавливается на верстак и надёжно закрепляется.
  2. Нужный клапан размещается на своём месте, а в инструменте фиксируется его стержень.
  3. На контактную зону клапана со своим седлом наносится слой притирочной пасты.
  4. Затем клапан размещается таким образом, чтобы полностью отсутствовали просветы.
  5. Делаются круговые движения по часовой стрелке и против.
  6. Спустя некоторое время клапан переворачивается, новым слоем наносится абразивная паста и возобновляется вращение.
  7. Процесс притирки продолжается до тех пор, пока на седле клапана и его тарелке не образуется матовая однородная полоска толщиной 1,5–2,0 миллиметра.

Видео: притирка клапанов вручную без инструментов

Метод сам по себе довольно утомительный. Зато позволяет полностью контролировать процесс притирки и отслеживать получаемый результат.

Берём в руки шуруповёрт

Так как далеко не все располагают нужным количеством свободного времени, терпения и усидчивости, народными умельцами был внедрён ещё один метод с использованием шуруповёрта.

Ещё часто рекомендуют дрель, но у её патрона значительно выше обороты вращения, что не лучшим образом может сказаться на итоговом результате. Так что если всё же останавливаться на дрели, то брать нужно инструмент с возможностью регулировки оборотов и функцией реверса. Притирать клапаны в данном случае можно либо через камеры сгорания, либо просто сверху.

Притирка клапанов со стороны камеры сгорания

Работа выполняется в такой последовательности:

  • Первым делом изготовливаются из металла небольшие сплошные шайбы диаметром чуть меньше, чем у клапанных тарелок. По центру этих шайб прорезаются отверстия, как для плоской отвёртки.
  • Используя расплавленный битум (или его аналоги), шайбы с прорезями прикрепляются на тарелки клапанов.
  • ГБЦ переворачивается камерами сгорания вверх, ставится на своё место необходимый клапан и на притираемый участок наносится слой пасты.
  • В патрон дрели крепится стержень с окончанием, как у плоской отвёртки.
  • Плоское окончание стержня вставляется в разрез шайбы и на малых оборотах дрели начинается притирка клапана.
  • В каждую сторону клапан проворачивается около десяти раз. Надо также помнить, что при изменении направления вращения следует заново наносить абразивную пасту.
  • После процедуры на клапан цепляется его пружина.
  • Снять шайбу с клапана можно путём его нагрева.
  • Оставшийся битум удаляется растворителем, бензином или схожими средствами.

Как притереть клапаны сверху

Весь процесс практически полностью идентичен методу вручную. Главное отличие здесь в том, клапан вращается при помощи инструмента. Кое-кто стержень клапана напрямую крепит в патроне дрели, но для большей эффективности и безопасности в патрон лучше вставить стержень диаметром близким с таковым у стержня клапана. Затем берётся примерно 10-сантиметовый отрезок резиновой трубки и с её помощью соединяются упомянутые стержни. Для пущей надёжности следует резиновую трубку обжать на концах хомутами.

Минимально-необходимый инструмент для притирки клапанов дрелью

Видео: как притереть клапаны дрелью

Нюансы, о которых стоит знать

Опытному ремонтнику приведённые ниже советы могут показаться излишнимися, но начинающему мастеру стоит обязательно запомнить следующее:

  1. Все рокеры (стоящие на клапанах кулачки) лучше сразу не снимать. Необходимо, чтобы каждый клапан получил обратно свой же рокер. Во время работы двигателя кулачок распредвала и соответствующий ему рокер притираются и если их «разлучить», то могут появиться неприятные щелчки при работе клапанов, несмотря на то, что они перед этим были как следует отрегулированы.
  2. И также надо понимать, что каждый клапан должен вернуться на своё место. Менять их местами даже после притирки будет не самой лучшей идеей.
  3. В работе можно использовать различные абразивные пасты. Начать можно с самых крупных и закончить самыми мелкими. Это позволит улучшить получаемый результат.
  4. Для лучшего прилегания на финишном этапе иногда предлагается использовать машинное масло.

Притирка клапанов осуществляется с использованием различных абразивных паст

Проверка качества выполненной работы

Проверить, насколько герметично прилегают клапаны можно, как уже говорилось вначале, при помощи керосина. Это самый распространённый метод. Клапаны собираются, на них устанавливаются пружины, затем блок головок переворачивается так, чтобы камеры сгорания смотрели вверх. После этого головка цилиндра, где надо проверить притёртые клапаны, заполняется керосином. Если по прошествии 10–15 минут протечек не произошло, то можно переходить к притирке следующих «клиентов».

Не менее надёжным будет использование вакуум-тестера. Прибор подключается к отверстиям со стороны впускного и выпускного коллекторов. Если показания манометра ниже необходимых, значит, плотность прилегания клапанов недостаточна и нужно повторить их притирку.

Есть ещё метод с применением карандаша. Для этого на рабочую кромку седла клапана вдоль всей окружности наносятся линии. Следующим шагом будет установить клапан на своё место, прижать его и провернуть пару раз по часовой стрелке и обратно. После этого достаём клапан и смотрим на сделанные карандашом отметки. Всё в порядке, если линии исчезли и поверхность закрасилась равномерно. При наличии неровностей притирку следует продолжить.

Наглядное сравнение притёртого и непритёртого клапанов

Небольшое отступление о притирочных пастах

Как ни притирай клапаны, но нужно ещё понимать, что двигатель автомобиля всё равно «доведёт их под себя». Можно потратить кучу времени и сил, добиваясь идеального результата, а после запуска мотора (спустя несколько часов) герметичность клапанов станет хуже. А можно всё небрежно и по-быстрому сделать, а через некоторое время плотность прилегания клапанов только улучшиться.

В итоге окажется, что двигатель приработал клапаны до некоего своего «удобного» состояния. Вследствие этого бытует мнение, что возня с разными пастами и прочей финишной доводкой до идеального результата является не чем иным, как пустой тратой времени.

Вовремя и правильно проведённая притирка клапанов обеспечит чёткую и выверенную работу двигателя. При капитальном ремонте эта процедура одна из обязательных к исполнению. Задача не является особо сложной, кроме того, всегда можно обратиться за советом к более опытным товарищам или мастерам.

Как правильно притереть клапана, приспособления для притирки, проверка

Капремонт двигателя – трудоемкая и довольно дорогостоящая процедура. Многие операции, самостоятельно в гаражных условиях, выполнить невозможно по причине отсутствия необходимого оборудования, но на некоторых вполне удастся сэкономить. Один из путей уменьшения затрат на приведение двигателя в порядок – притирка клапанов своими руками.

Чтобы мотор работал с максимальной эффективностью, клапаны должны закрываться очень плотно, чтобы исключить потери энергии. Для того чтобы добиться плотного прилегания их к седлам, выполняют их притирку. Для работы потребуется:

  • шарошка для удаления выработки;
  • притирочная паста;
  • инструмент для притирки.

Притирочная паста

Приобрести нужно два тюбика: крупнозернистую пасту для черновой обработки, и мелкозернистую – для финишной. С таким набором работа будет выполнена быстрее и качественнее.

Шарошка для удаления выработки

С помощью этого инструмента производится восстановление седел клапанов. Чтобы определить, нужно ли воспользоваться шарошкой, или можно обойтись без нее, следует осмотреть седла. Они могут быть покрыты нагаром и раковинами, но если фаски имеют правильную коническую форму, можно сразу переходить к притирке, в противном случае, если фаски скруглены или на них имеются ступеньки, потребуется придать им правильную форму при помощи шарошки.

Поскольку формы и размеры седел на разных головках различны (например, у ВАЗ-2106 и ВАЗ-2109), нужно подобрать подходящий инструмент. Обработку седел можно провести вручную или, для экономии времени, с помощью дрели. Для этого шарошка закрепляется в патроне, как обычное сверло, и под ее воздействием удаляется поверхностный слой металла. Сигналом к прекращению удаления выработки служит появление блестящего ровного круга, по форме соответствующего тарелке клапана.

На видео можно посмотреть, как седла обрабатываются шарошкой.
” alt=””>

Инструмент для притирки

В качестве альтернативы может быть использована специальная присоска, которая одним концом зажимается в патрон дрели, а другим прилепляется к тарелке клапана. При покупке следует ее проверить, обратить внимание на качество материала, из которого изготовлена присоска, поскольку некачественное приспособление будет постоянно отлепляться, и работа значительно усложнится.

После этого остается только нанести притирочную пасту, и можно приступать к процессу. Притирка клапанов и седел должна производиться с соблюдением следующих условий:

  1. скорость вращения патрона дрели не выше 500 об./мин. во избежание перегрева седел и поясков клапанов;
  2. притирка осуществляется в обе стороны (имитируется работа газораспределительного механизма).

Притирка клапанов

Притирка клапанов ВАЗ-2106 (2109) выполняется следующим образом: до начала обработки под клапан ставится слабая пружина, на фаски наносится крупноабразивная притирочная паста, и начинается сам процесс. Обработка продолжается до тех пор, пока не будут удалены все дефекты. После этого наносится мелкоабразивная паста, и обработка продолжается, пока притираемые поверхности не приобретут равномерный матовый цвет.

Читать еще:  Как наносить лак на авто из баллончика

На видео представлена притирка клапанов ВАЗ-2109.

Как проверить качество работы

Сигналом к завершению служит появление ровного пояска шириной около полутора миллиметров. После этого необходимо проверить, насколько хорошо притерты клапана. Для этого нужно смыть остатки пасты и нанести масло, после чего еще некоторое время выполнить притирку. При этом станут видны не удаленные раковины и царапины, если таковые остались. Если же их нет – работу можно считать оконченной.

Следует отметить, что во время работы двигателя, клапана пройдут процесс приработки уже без стороннего вмешательства, поэтому не стоит тратить время, чтобы довески качество притирки до идеала. Если проверить притирку керосином, горючая жидкость может немного просачиваться из-под закрытого клапана, однако после того, как двигатель поработает несколько дней, герметичность значительно улучшится.

Притирка клапанов ГБЦ на примере автомобилей ВАЗ

Автовладельцам за время длительной эксплуатации машины зачастую приходится сталкиваться с разными трудностями. Одной из них является притирка, или замена клапанов. Однако это один из этапов ремонта ГБЦ, который можно провести своими силами. Как притереть клапаны на авто марок ВАЗ 2106 и 2109?

Для чего нужна притирка клапанов

Основная цель проведения процедуры — обеспечение работоспособности клапанов. Регулярное неосуществление притирки может привести к тому, что клапаны перестанут качественно функционировать — не будут пропускать в камеру сгорания воздух и топливо. Последствия этого могут быть не самыми благоприятными: ухудшаются ходовые качества двигателя, что со временем способно привести к поломке.

Поводов для притирки клапанов может быть много, основной из них — длительная эксплуатация авто

Притирка клапанов позволяет достичь максимальной герметичности системы. Процедура проводится не только после монтажа новых деталей, но и при их длительной эксплуатации. Например, справиться с «дёрганьем» автомобиля на холостых оборотах ввиду разницы компрессии может именно качественно проведённая притирка.

Способы проведения работ

Форму клапанам можно придавать разными способами — как ручным, так и станочным, однако разница в итоге будет значительной. Наиболее точно выполнить процедуру возможно на станке для обработки клапанов и сёдел, наименее, соответственно, вручную с использованием притирочной пасты.

    Станки. За счёт жёсткой центровки посредством станка проводится точное сопряжение и нарезка фаски клапана и седла. В результате такой процедуры создаётся качественный нарезанный профиль высокой точности. Такая обработка не требует дополнительных манипуляций, только промывки и сборки ГБЦ.

Станок для притирки клапанов — дорогое удовольствие, не в каждом гараже найдётся

Ручные фрезы. Если нет возможности работать на высокоточном оборудовании, можно провести процедуру притирки клапанов при помощи ручной фрезы. Такие инструменты различаются диаметром, который подбирается под определённую модель двигателя. Всего вырезается три фаски на сёдлах под разными градусами — 30, 45 и 60°. Подобным образом не обрабатываются новые детали, только старые.

Притирку клапанов можно проводить с помощью ручной фрезы

Собственноручная притирка клапанов. Проводится самостоятельно посредством абразивного состава в случае, если поверхности деталей должны быть просто обработаны без внесения значимых изменений. При таком варианте по периметру детали наносится специальная паста, после чего клапан помещается на своё посадочное место. Затем деталь необходимо упереть в седло и одновременно вращать вокруг оси, что позволяет полностью стереть все неровности плоскости.

Ручная притирка клапанов — наиболе трудоёмкий вариант проведения работ

После проведения абразивной притирки вся паста должна быть тщательно смыта.

Правила и секреты притирки

Процесс притирки — процедура, которую можно провести как самостоятельно, так и с помощью специалистов. При осуществлении подобной обработки деталей желательно соблюдать правила:

  • менять местами клапаны после притирки нельзя;
  • в работе используются абразивные составы разного качества;
  • все детали сразу же после притирки тщательно вымываются;
  • перед установкой ГБЦ её проверяют на герметичность путём заливки керосина в камеру сгорания.

Головка блока цилиндров перед притиркой снимается. Прежде чем приступать к процедуре, необходимо учесть несколько нюансов:

  • перед демонтажем клапанов снимаются их пружины, это позволит легко вытащить их из втулок;
  • перед самой процедурой притирки клапаны тщательно осматриваются. Если имеются следы дефектов, то их меняют на новые. Нагар очищается при помощи металлической щётки.

Как притереть в домашних условиях правильно

Притирка клапанов осуществляется несколькими методами. В домашних условиях можно использовать фрезу, однако если её нет, то можно прибегнуть и к ручному способу.

Инструменты для проведения притирочных работ

Используют приспособления двух групп:

    Инструменты, зажимающие и фиксирующие клапан на стержне. На одной стороне размещается ручка, вращением которой достигается желаемый результат;

Инструменты для притирки клапанов можно приобрести либо изготовить своими руками

Присоски для притирки клапанов имеют различные размеры и для каждой марки автомобиля подбираются индивидуально

Если специального инструментария нет, то можно воспользоваться обычной дрелью или шуруповёртом.

Помимо перечисленных выше приборов, могут понадобиться следующие материалы:

  • алмазная либо абразивная паста;
  • слабая пружина, которую можно сжать вручную;
  • керосин.

Притирочная паста

Притирочная паста для проведения работ должна быть как минимум двух разновидностей

Абразивный материал — одна из главных составляющих, используемых в процедуре притирки клапанов. Приобрести его можно в специализированных автомобильных магазинах.

Перед работой желательно приобрести два тюбика пасты — крупнозернистую и мелкозернистую. Если купить такие составы нет возможности, его можно приготовить самостоятельно из стружки с наждачного камня или бумаги и солидола либо похожего вещества. Готовая паста должна по структуре напоминать сметану.

Шарошка

Шарошка, используемая для восстановления сёдел клапанов, не всегда необходима при притирке, однако запастись ей не помешает

Сёдла клапанов восстанавливаются при помощи этого инструмента. Необходимость его применения определяется по состоянию сёдел. Если на них имеется нагар и раковины, дефекты фасок (наличие ступенек или скруглений), то используется шарошка.

Поскольку на ВАЗ 2106 и ВАЗ 2109 величины и формы сёдел различаются, то подбирается определённый инструментарий. Чтобы сократить время обработки клапана, можно воспользоваться дрелью. С этой целью шарошку крепят в патроне и удаляют верхний слой металла. Выработку прекращают после того, как появится ровный и блестящий круг.

Инструменты для притирочных работ

Собрать прибор для проведения притирки клапанов можно своими руками, использовав для этого сверло, дрель, шланг и два хомута. На конец сверла крепится шланг, место соединения перетягивается хомутом, а само сверло вставляется в патрон дрели. К стержню клапана прикрепляется второй конец шланга.

Дрель с хомутами и шлангом — эконом-вариант инструмента для притирки клапанов

Заменить такой инструмент можно специальной присоской, крепящейся к тарелке клапана и вставляющейся в патрон дрели. При выборе такого инструмента проверяется качество материала, из которого он изготовлен, поскольку при некачественном исполнении работа может постоянно прерываться.

Притирку клапанов и сёдел проводят при соблюдении определённых условий:

  1. Процесс осуществляют в обе стороны.
  2. Чтобы не допускать перегрев поясков и сёдел, скорость вращения патрона дрели выставляют в пределах 500 оборотов в минуту.

Притирка клапанов на ВАЗ 2109 при помощи пасты своими руками

  1. На клапан натягивается пружина, после чего он вставляется обратно в гнездо.

Клапан оснащается пружиной и помещается в гнездо

Инструмент устанавливается на клапан с пружиной

Абразивная паста на тарелке клапана должна быть распеделена равномерно

Так осуществляется ручная притирка клапана

Так проявляется серое кольцо на тарелке клапана (справа)

Так должен выглядеть клапан после притирки и промывки

Видео в помощь новичку

Как притереть на станке

При проведении притирки клапанов желательно воспользоваться специальным станком.

    В фиксаторе размещается клапан, после чего включается станок. Клапан крутят в сторону, противоположную направлению вращения шлифовального круга, с меньшей скоростью.

Станки для притирки клапанов обычно есть лишь в автосервисах, и то не во всех

Шлифовка клапана на станке должна проводиться аккуратно, без фанатизма

Так выглядит клапан после притирки на станке. Разница между ручным и автоматизированным способами видна сразу

Шарошка нужна только для устранения нагара

Как осуществляются работы (видео)

Проверка качества выполненных операций

Проверить качество выполненной работы можно несколькими средствами:

Самый эффективный способ проверки — применение вакуум-тестера, который имитирует процессы, проходящие в двигателе автомобиля. Пропускаемый газ вырывается через возможные щели.

Проверку ГБЦ вакуум-тестером лучше осуществлять в специализированном сервисе, приобретение тестера достаточно накладно

Со стороны как впускного, так и выпускного коллекторов подключается прибор, в результате чего образуется вакуум. При плохой притирке клапанов манометр будет фиксировать минимальный уровень давления, поскольку через щели проходит воздух, чего в норме не должно быть.

Ещё один способ проверки — использование керосина. ГБЦ располагается таким образом, чтобы камера сгорания была направлена вверх, а поверх наливают керосин. Бытует мнение, что за ночь керосин при неправильно проведённой притирке должен вытечь, однако на деле это не совсем так и названный метод не является достаточно эффективным.

Проверка герметичности ГБЦ керосином — не самый достоверный метод контроля

Равномерность распределения специального маркирующего вещества — ещё один вариант проверки. По всей окружности клапанного седла рисуются радиальные риски, после чего деталь вставляется на место, прижимается и прокручивается. Затем её вынимают и осматривают сложившийся узор. Если риски были стёрты и всё основание седла прокрасилось равномерно, то клапан можно пускать в эксплуатацию. В противном случае притирку проводят ещё раз.

Притирка клапанов — необходимая процедура, обеспечивающая нормальное функционирование ГБЦ автомобиля. Проводить её, несмотря на всю простоту работы и доступность материалов, лучше всего при помощи специалистов: это гарантирует длительный срок эксплуатации не только клапанов, но и двигателя машины в целом.

Ссылка на основную публикацию
Adblock
detector
