Как прокачать коммон рейл

Рекомендации по демонтажу-монтажу форсунок common-rail

Инструкция по демонтажу-монтажу форсунок системы Common Rail

На большинстве современных Дизельных двигателей устанавливается топливная аппаратура common-rail, которая очень капризна к попаданию внутрь абразива, который мгновенно выводит её из строя. Сами же двигатели стали многоклапанными, из-за чего стало сложнее размещать форсунки в камере сгорания, поэтому их приходится изготавливать длиннее, а сами крепления форсунок слабее, чтоб не деформировать длинные форсунки. Поэтому демонтаж-монтаж данных форсунок должен производится в соответствующей чистоте и по технологии производителя.

Перед демонтажем форсунок необходимо промыть топливную аппаратуру под струёй керхера, стараться особо не поливать проводку, а вычищать только топливную аппаратуру. Внимание! Во время мойки, в повреждённую изоляцию эл. проводки может проникнуть влага, которая приведёт к электрическим неисправностям. Поэтому, после мойки. необходимо продуть сжатым воздухом, запустить дизель, прогреть его полностью и сделать компьютерную диагностику на наличие электрических ошибок. Если таковые присутствуют – необходимо вначале их устранить , а потом уже приступать к демонтажу форсунок.

Перед демонтажем форсунок необходимо прогреть двигатель, и сразу начинать пробовать откручивать болты крепления кронштейнов форсунок. Если они не откручиваются от допустимого момента, необходимо обильно залить WD-40 и дать отстоятся 30 минут. и пробовать заново (если форсунки и крепежи ржавые, то сразу перед прогревом двигателя смело заливайте WD-40 и прогревайте). Если болты не откручиваются, оцените свои силы или ближайшие СТО (если Вы автовладелец), так как при откручивании болт может лопнуть и остаться в головке, для извлечения которого понадобятся профессиональные навыки и соответствующий инструмент.

Аналогичная ситуация и с демонтажём самих форсунок. Форсунки должны вытаскиваться строго по своей оси!. Если форсунки не идут – запрещается : по ним стучать, проворачивать их вокруг своей оси (расшивеливая) и применять наклонные действия! Если у Вас отсутствует оборудование по демонтажу форсунок, рекомендуем самим не рисковать, так как минимум вытащенная форсунка деформируется (без возможности восстановления) а в худшем случае – обломается в самой ГБЦ, что приведёт к поискам специалистов которые смогут её извлечь, или к демонтажу ГБЦ с дальнейшими последствиями (временными , финансовыми и качественными) .

Итак форсунки сняли! Сразу одеваем колпачки на штуцера высокого давления! если таковых нет, тогда изготовьте их из обычной фольги. Дальше необходимо демонтировать все топливопроводы высокого давления, саму топливную магистраль (рейл) топливопровод от ТНВД к рейлу, топливопровод от топливного фильтра к ТНВД, и сам топливный фильтр. Всё это упаковать в каждый отдельный кулечек.

Итак пока двигатель остывает необходимо изучить состояние топливного фильта! Снимаем его и откручиваем сливной болт полностью. Сливаем отстой в чистую и прозрачную банку; в момент сливания встряхиваем фильтр, чтоб с него всё содержимое вылилось ( Внимание: в момент сливания отстоя верхние штуцера топливного фильтра не должны быть закрыты, и верхняя полость топливного фильтра соединена с атмосферой (для того чтобы отстой вытекал под напором ). Изучаем состояние слитого отстоя и, если отстой чистый или на дне присутствует несколько капелек воды и небольшая грязь, то нам достаточно установить новый оригинальный топливный фильтр; если же в отстое будет более 20% воды или стружки (которую можно обнаружить магнитом), то необходимо снимать топливный бак на чистку, а также снимать ТНВД и совместно с форсунками отправлять в специализированную ремонтную мастерскую по топливной аппаратуре .

Внимание! Если в топливную аппаратуру попала влага, и на стенде она будет работать отлично, её всё равно необходимо разбирать, чистить, проверять и собирать на новом ремкомплекте, так как даже маленькое пятнышко ржавчины приведет к катастрофическому износу!

Пока форсунки проверяются, необходимо изучить и подготовить посадочные места в ГБЦ под форсунки, которые должны быть чистые, ровные, без рваных следов инструментальной обработки, а также необходимо проверить расстояние от верхней плоскости ГБЦ до плоскости под форсунку (то есть глубину колодца), и сравнить с остальными цилиндрами. Очень часто остаются старые уплотнительные шайбочки, которые мотористы не замечают и устанавливают поверх новые шайбы, а также в некоторых случаях, при повреждении посадочного места, мотористы “шарошат” плоскость, которая становится ниже на миллиметр – из-за чего факел форсунки уже не будет попадать точно в камеру сгорания.

На нашем сервисе мы , убедившись в отсутствии дополнительных шайбочек и наличии стандартной длины колодца, проверяем ещё расстояние между плоскостью под форсунку и поршнем в верхней мертвой точке, что характеризует степень сжатия, и если она будет отличатся более чем на 0,5 мм, то уже этот цилиндр не будет нормально работать на холодную, и в таком случае мы устанавливаем шайбочку на эту же величину тоньше.

Ну и, соответственно, убедится в отсутствии механических неисправностей по двигателю, проверить все уровни технических жидкостей, состояние подтеков масла, ремня ГРМ и генератора.

Итак мы отремонтировали форсунки или приобрели новые.

ПРАВИЛА! Р аспечатываем упаковки и снимаем защитные колпачки только перед самой установкой каждой детали! Следим за чистотой рук и условий в рабочем помещении, ни в коем случае эту работу не выполнять на улице! Где при малейшем дуновении ветра наносит абразива на поверхности топливной аппаратуры!. Крепежные болты форсунок и уплотнительные шайбы ставить только новые!

Если демонтировали ТНВД, необходимо в первую очередь установить его, чтоб можно было без сопротивления компрессии прокручивать коленвал и проверять метки газораспределения.

Устанавливем топливный фильтр и подключаем его топливопроводом к ТНВД.

Устанавливаем топливную рейку, подключаем её к ТНВД.

Устанавливаем форсунки по очереди, соблюдая моменты и порядок затяжки, а также их положение и направление.

После – устанавливаем топливопроводы высокого давления между рейлом и форсунками, штуцера на рейле затягиваем требуемым моментом, а на форсунках не накручиваем на пол оборота. Внимание! О бращайте на соосность наконечников топливопроводов и штуцеров! при перекосе не затягивайте! иначе произойдет деформация, которая приведет к утечкам топлива при высоком давлении!.

Далее необходимо прокачать всю топливную систему, если в баке установлен топливный насос то необходимо включать кратковременно зажигание, на момент когда срабатывает насос в баке до момента когда с незажатых гаек на форсунки потечёт топливо. После необходимо зажать гайки на форсунках, и запускать двигатель. Если же электроподкачивающий насос отсутствует, тогда необходимо подключить ручной насос подкачки (например мы используем грушу) перед топливным фильтром, и прокачать топливную систему до появления упругости в насосе, и потом крутить стартером (так как создаваемое давление ручной подкачки не продавит впускные клапана в ТНВД) до появления топлива на штуцерах форсунок, штуцера затянуть и запускать дизель.

Как только Дизель запустился, дать ему поработать минуту на холостых оборотах, одновременно наблюдая за отсутствием воздуха в системе (для чего мы рекомендуем устанавливать прозрачные топливопроводы). В случае наличия большого количества воздуха заглушить дизель и устранить подсос воздуха.

После того как дизель поработал на холостых оборотах, “погазуйте” плавно до 2500 об/мин, послушайте: нет ли подозрительных звуков. Затем “погазуйте” резко до 3000 об/мин ещё раз прислушайтесь к работе дизеля. Если всё нормально, прогревайте дизель до температуры 80℃ , подключайте диагностический прибор. Посмотрите наличие ошибок, удалите их и ещё раз посмотрите,– если ошибки отсутствуют, выполните все сбросы адаптации топливной аппаратуры и пропишите новые коды форсунок в ЭБУ автомобиля.

Осмотрите топливную аппаратуру на наличие подтёков, а сам двигатель на наличие подтёков масла и аномальных звуков, и выезжайте на трассу проверяя автомобиль на всех режимах. После поездки в разных режимах сделайте опять компьютерную диагностику, осмотрите двигатель и топливную аппаратуру, и если ошибок нет, и аномальной работы тоже нет, тогда начинайте эксплуатировать автомобиль по дорогам общего назначения, но(!) сначала аккуратно, без резких и провоцирующих обгонов, а если и резко стартовать, то по ровной прямой – даже если, вдруг, двигатель заглохнет, вы не создадите аварийную ситуацию.

Чтобы форсунки служили долго, необходимо соблюдать ряд простых правил. В первую очередь следует использовать исключительно качественное топливо, приобретенное не на единичных АЗС или у случайных людей, а на проверенных АЗС, имеющих положительную репутацию. Кроме того, необходимо своевременно менять фильтрующие элементы топливной системы ( каждые 8-10 тыс.км), регулярно производить слив воды и отстой из топливных фильтров, а также бака, если последнее предусмотрено его конструкцией. После каждой замены топливного фильтра необходимо его разрезать и изучать в каком состоянии топливо в баке и где вы заправлялись. Нормальный фильтр должен быть на 60% забитый. В случае если фильтр будет категорично забитый –необходимо чистить бак и менять заправку! А после чистки топливного бака подъехать на диагностику и проверить состояние топливной аппаратуры, чтоб в дальнем путешествии или командировке Ваш автомобиль Вас не подвёл!

Изучаем Common Rail: всё путем

На смену старым системам питания дизелей с рядным топливным насосом высокого давления пришла более совершенная конструкция — «коммон рейл» (Common Rail, CR), что в переводе означает «общий путь».

Первые серийные автомобили с этой системой, разработанной компанией «Бош», появились в 1996 году. Названием она обязана единой рампе, откуда горючее поступает к форсункам. Главное преимущество системы — достаточно высокое давление топлива во всех режимах работы двигателя, что способствует лучшему смесеобразованию в зоне горения и полному сгоранию. Сохранив умеренный аппетит предшественников, дизель CR лучше отвечает экологическим нормам, причем такой автомобиль зачастую динамичнее бензинового и почти так же малошумен.

Сердце системы — топливный насос высокого давления, компактное устройство с одним, двумя или тремя плунжерами и механическим приводом. Корпус ТНВД — из алюминиевого сплава, гильзы плунжеров стальные. Чтобы на холостом ходу и при малых нагрузках насос не гонял топливо зря, на некоторых трех-плунжерных автоматически отключается одна секция, а двухплунжерные регулируются дозирующими устройствами. К самому же ТНВД топливо подается из бака под давлением 6–7 бар подкачивающим насосом. Он либо шестерен

чатый и встроен в корпус ТНВД, либо электрический — в модуле топливозаборника или в магистрали.

Комплект для ремонта форсунок.

Уже в режиме прокрутки коленвала стартером ТНВД создает пусковое давление 350–400 бар. На минимальных оборотах холостого хода — до 500–600 бар, а при максимальной нагрузке — до 1300–1500 бар. Есть насосы с давлением и до 2000 бар. Его величину задает регулятор, расположенный на корпусе ТНВД либо на рампе и подчиненный электронному блоку управления двигателем. Выдавая команды, ЭБУ опирается на сигналы датчика давления в рампе.

По трубкам высокого давления топливо подается к форсункам, открывающимся под действием электрического сигнала. Есть два варианта конструкции — электромагнитная либо с пьезоэлементом. Первая поначалу не отличалась быстродействием, что и вынудило конструкторов искать альтернативу. В пьезофорсунке напряжение подается на пьезокристалл, который мгновенно расширяется. Золотник сжимает пружину, игла форсунки открывает путь топливу — и оно впрыскивается в камеру сгорания. Впрочем, конструкторы продолжают совершенствовать и электромагнитные устройства, — на современных двигателях успешно работают оба варианта.

Современная форсунка — компактное, но непростое устройство.

О том, с какой тщательностью специалисты доводили рабочий процесс дизеля, говорит его малошумность. Так, предварительный впрыск перед основной дозой ощутимо смягчил воспламенение смеси — одно это сделало дизели CR молчаливее предшественников. Есть в дизелях CR и «послевпрыск». Его роль служебная — очищать сажевый фильтр. Дополнительная порция топлива, не сгорая в цилиндрах, поступает в фильтр и разогревает его до температур, при которых сажа полностью выжигается.

ДИАГНОСТИРУЕМ

Есть минимум оборудования, без которого приступать к работе неразумно. Диагностика электронных систем начинается со считывания кодов неисправностей, проверки датчиков, исполнительных механизмов. Особых дизельных сканеров нет, есть универсальные, то есть для широкого круга автомобилей, либо дилерские — на определенную марку. Для изучения сигнала с проверяемого устройства нужен осциллограф. Но он дорог, выгоднее купить сканер с дополнительной функцией осциллографа.

Давление топлива проверяют манометрами. Низкое — механическим, со шкалой до 10 бар, а высокое — специальным прибором с переходниками и диапазоном не ниже 2000 бар. А для измерения количества топлива, сливаемого из форсунок, нужен свой набор.

Читать еще:  Коробка передач механика или автомат что лучше

Алгоритм поиска неисправности зависит от характера отказа. Если двигатель не заводится (электронные блокировки и забытые секретки не в счет), проверяем целостность привода ГРМ. Если стартер вращает коленвал с усилием, это неплохо для владельца, а если без сопротивления, порадуются ремонтники: работа предстоит дорогостоящая. Ведь дизельные двигатели «втыковые» — при разрушении привода ГРМ поршни гнут клапаны, а дальше как повезет.

Стенд для проверки форсунок и насосов высокого давления.

Если привод ГРМ в порядке, переходим к проверке топливоподачи. Электрический подкачивающий насос вступает в работу с поворотом ключа. При износе или повреждении этого насоса меняется потребляемая им мощность, ЭБУ фиксирует это как неисправность и записывает в память системы ее код. Но полностью полагаться на электронику не стоит, поэтому подключаем манометр к магистрали низкого давления. (У механического подкачивающего насоса для удобства контроля есть штуцер.) Если здесь давление в норме, переходим к ТНВД.

Проверим давление топлива в рампе в режиме прокрутки коленвала стартером. Эта часть системы оснащена датчиком давления топлива, — воспользуемся его услугами. Подключаем к диагностическому разъему сканер и находим нужный параметр. Если он ниже нормы, ищем, где скрывается неисправность. Виноваты могут быть форсунки, электромагнитные клапаны (регуляторы) и сам ТНВД.

Схема системы питания дизеля «коммон рейл»:

1 no copyright

1 — топливоподкачивающий насос;

2 — топливный фильтр; 3 — ТНВД;

4 — клапан дозировки; 5 — датчик

давления топлива; 6 — топливная

рампа; 7 — регулятор давления

топлива; 8 — форсунки.

РЕМОНТИРУЕМ

Восстановление работоспособности насоса по силам лишь специализированной мастерской — с квалифицированным персоналом и диагностическим оборудованием. Стоимость ремонта — от 7 тыс. руб., дальше зависит от сложности. При некоторых повреждениях разумнее купить новый ТНВД. Обычная цена, около 30 тыс. руб., шокирует прижимистого дизелиста, оттого в ходу отремонтированные или восстановленные изделия.

Дизель CR с большим пробегом часто невозможно пустить из-за неисправности хотя бы одной из форсунок. Утечка топлива через ее клапан не позволяет давлению в рампе подняться до пусковых значений. Для проверки давления при пуске есть специальный диагностический набор. В него входят контрольный манометр, датчик давления, трубки для подключения, заглушки вместо исполнительных механизмов и мерные емкости обратного слива.

ТНВД с клапаном отключения плунжерной секции в разрезе.

Изношенные форсунки разумно менять комплектом. Разброс цен очень велик: в зависимости от модели и фирмы-производителя, стоят они от 8 тыс. до 25 тыс. руб. за штуку. Характеристики каждой новой форсунки необходимо записать в память блока управления двигателем, ибо нет двух форсунок с одинаковой производительностью. Разная же не только плохо отражается на равномерности работы двигателя и его динамических нагрузках, но и ухудшает характеристики автомобиля. Хотя в каждом ЭБУ присутствует динамическая адаптация (постоянная корректировка цикловой подачи топлива для равномерной работы мотора), нужно помнить, что она не может подменить кодировку, если последнюю, например, забыли записать.

Проблема затрудненного пуска дизеля — одна из распространенных. А владелец порой недоволен, например, сниженной мощностью двигателя или дымностью выхлопа. Эти проблемы наиболее сложны, ибо требуют оценки точности измерения расхода воздуха или работы наддува, эффективности работы рециркуляции, системы выпуска отработавших газов, включая сажевый фильтр (DPF) и нейтрализатор. Впрочем, ныне эти технологии отлично освоены мастерами диагностики.

vitalxbc › Блог › Система впрыска топлива Common Rail дизельных ДВС.

Система впрыска Common Rail является самой современной системой впрыска топлива дизельных двигателей. Работа системы Common Rail основана на подаче топлива к форсункам от общего аккумулятора высокого давления – топливной рампы, наподобие бензиновых ДВС (Common Rail в переводе означает общая рампа). Система впрыска разработана специалистами фирмы Bosch.

Наибольшее распространения получили четыре типа систем COMMON RAIL, названным по имени их производителя. BOSCH, DELPHI, DENSO и SIEMENS. Каждый автопроизводитель имеет собственную аббревиатуру, которая обозначает как систему, так и ее отдельные элементы :

BMW : D-двигатели (также используются Land Rover как TD4)
Cummins и Scania : XPI
Cummins : CCR
Daimler : CDI (для автомобилей Chrysler и Jeep — CRD)
Fiat : Fiat, Alfa Romeo и Lancia — JTD (MultiJet, JTDm, Ecotec CDTi, TiD, TTiD, DDiS, Quadra-Jet)
Ford Motor : TDCi Duratorq и Powerstroke
General Motors : Opel/Vauxhall — CDTi и DTi для Isuzu
General Motors : Daewoo/Chevrolet — VCDi (VM Motori — Ecotec CDTi)
Honda : i-CTDi
Hyundai и Kia : CRDi
Mahindra : CRDe
Maruti Suzuki : DDiS
Mazda : CiTD
Mitsubishi : DI-D (разработано новое поколение 4N1 с давлением в системе впрыска до 2000 bar)
Nissan : dCi
PSA Peugeot Citroen : HDI, HDi (Volvo S40/V50 использует двигатели PSA 1,6D & 2,0D, JTD)
Renault : dCi
SsangYong : XDi
Subaru : TD
Tata : DICOR
Toyota : D-4D
Volkswagen Audi Group (Skoda) : TDI. CR в 2005 году пришла на смену насос-форсункам.
Volvo : D3, D4 и D5

Применение данной системы позволяет достигнуть снижения расхода топлива, токсичности отработавших газов, уровня шума дизеля. Главным преимуществом системы Common Rail является широкий диапазон регулирования давления топлива и момента начала впрыска, которые достигнуты за счет разделения процессов создания давления и впрыска.

Конструктивно система впрыска Common Rail составляет контур высокого давления топливной системы дизельного двигателя. В системе используется непосредственный впрыск топлива, т.е. дизельное топливо впрыскивается непосредственно в камеру сгорания. Система Common Rail включает топливный насос высокого давления, клапан дозирования топлива, регулятор давления топлива (контрольный клапан), топливную рампу и форсунки. Все элементы объединяют топливопроводы.

1. топливный бак
2. топливный фильтр
3. топливный насос высокого давления
4. топливопроводы
5. датчик давления топлива
6. топливная рампа
7. регулятор давления топлива
8. форсунки
9. электронный блок управления
10. сигналы от датчиков
11. усилительный блок (на некоторых авто)

Топливный насос высокого давления (ТНВД) служит для создания высокого давления топлива и его накопления в топливной рампе. Современные топливные насосы высокого давления — плунжерного типа. Клапан дозирования топлива регулирует количество топлива, подаваемого к топливному насосу высокого давления в зависимости от потребности двигателя. Клапан конструктивно объединен с ТНВД.
Регулятор давления топлива предназначен для управления давлением топлива в системе, в зависимости от нагрузки на двигатель. Он устанавливается в топливной рампе. Топливная рампа предназначена для выполнения нескольких функций: накопления топлива и содержание его под высоким давлением, смягчения колебаний давления, возникающих вследствие пульсации подачи от ТНВД, распределения топлива по форсункам. Форсунка важнейший элемент системы, непосредственно осуществляющий впрыск топлива в камеру сгорания двигателя. Форсунки связаны с топливной рампой топливопроводами высокого давления. В системе используются электрогидравлические форсунки или пьезофорсунки. Впрыск топлива электрогидравлической форсункой осуществляется за счет управления электромагнитным клапаном. Активным элементом пьезофорсунки являются пьезокристаллы, значительно повышающие скорость работы форсунки.

Управление работой системой впрыска Common Rail обеспечивает система управления дизелем, которая объединяет датчики, блок управления двигателем и исполнительные механизмы систем двигателя. Система управления дизелем включает датчики оборотов двигателя, Холла, положения педали акселератора, расходомер воздуха, температуры охлаждающей жидкости, давления воздуха, температуры воздуха, давления топлива, кислородный датчик (лямбда-зонд) и другие. Основными исполнительными механизмами системы впрыска Common Rail являются форсунки, клапан дозирования топлива, а также регулятор давления топлива.

Принцип действия системы впрыска Common Rail

На основании сигналов, поступающих от датчиков, блок управления двигателем определяет необходимое количество топлива, которое топливный насос высокого давления подает через клапан дозирования топлива. Насос накачивает топливо в топливную рампу. Там оно находится под определенным давлением, обеспечиваемым регулятором давления топлива. В нужный момент блок управления двигателем дает команду соответствующим форсункам на начало впрыска и обеспечивает определенную продолжительность открытия клапана форсунки. В зависимости от режимов работы двигателя блок управления двигателем корректирует параметры работы системы впрыска.
С целью повышения эффективной работы двигателя в системе Common Rail реализуется многократный впрыск топлива в течение одного цикла работы двигателя. При этом различают: предварительный впрыск, основной впрыск и дополнительный впрыск.

Предварительный впрыск небольшого количества топлива производится перед основным впрыском для повышения температуры и давления в камере сгорания, чем достигается ускорение самовоспламенения основного заряда, снижение шума и токсичности отработавших газов. В зависимости от режима работы двигателя производится:

2 предварительных впрыска — на холостом ходу;
1 предварительный впрыск — при повышении нагрузки;
0(предварительный впрыск не производится) — при полной нагрузке.
Основной впрыск обеспечивает стабильную работу двигателя.

Дополнительный впрыск производится для повышения температуры отработавших газов и улучшения сгорания частиц сажи в сажевом фильтре (регенерация сажевого фильтра).

Развитие системы впрыска Common Rail осуществляется по пути увеличения давления впрыска:

1 поколение – 140 МПа, с 1999 года;
2 поколение – 160 МПа, с 2001 года;
3 поколение – 180 МПа, с 2005 года;
4 поколение – 220 МПа, с 2009 года.

Чем выше давление в системе впрыска, тем больше топлива можно впрыснуть в цилиндр за равный промежуток времени и, соответственно, реализовать большую мощность.

ТНВД является одним из основных ко элементов в конструкции системы впрыска двигателя. Он выполняет, как правило, две важнейшие функции: 1- нагнетание определенного количества топливной жидкости; 2- регулирование по времени начала впрыскивания. С момента появления аккумуляторных систем впрыска работа по регулированию времени начала впрыска была возложена на управляемые электроникой форсунки.
Основу ТНВД составляет плунжерная пара. Данный механизм составляет поршень (другое название- плунжер) и цилиндр (другое название — втулка) совсем небольшого размера. Плунжерную пару изготавливают из стали высокого качества и делают это с высочайшей точностью. Так, что между плунжером и втулкой имеется минимальный зазор (сопряжение прецизионное). В системе Common Rail используется Магистральный ТНВД.

С конструктивной точки зрения магистральный насос может иметь 1(один), 2(два) или 3(три) плунжера. Приводы плунжеров осуществляются с помощью использования кулачкового вала либо кулачковой шайбы.

При вращательном движении кулачкового вала (эксцентрика кулачковой шайбы) под действием возвратной пружинки плунжер двигается вниз. Увеличивается объем компрессионной камеры и уменьшается давление в ней. Под воздействием разряжения воздуха открывается клапан впуска, и топливная жидкость поступает в камеру. При движении плунжера вверх происходит возрастание давления в камере, клапан впуска закрывается. При создании определенного давления открывается клапан выпуска и топливная жидкость поступает в рампу. Управление подачей топливной жидкости производится в зависимости от потребностей двигателя и осуществляется с помощью клапана дозирования топливной жидкости. В исходном (обычном) положении этот клапан открыт. Но по сигналу электронного блока управления он закрывается на определенную ширину, тем самым регулируется количество затекающей в компрессионную камеру топливной жидкости.

Форсунка (инжектор), являясь элементом конструкции системы впрыскивания, предназначена для того, чтобы качественно дозировать подачу топливной жидкости, его распыление в камере сгорания (коллекторе впуска) и образование топливно-воздушной смеси. Форсунки используются в системах впрыска как бензиновых, так и дизельных двигателей. На современных вариантах двигателей устанавливаются форсунки с электронным управлением впрыскивания. В зависимости от того, каким способом осуществляется впрыскивание, различают нижеприведённые виды форсунок:

1. электромагнитные
2. электрогидравлические
3. пьезоэлектрическая

Устанавливается, как правило, на бензиновые двигатели, в том числе оборудованные системой непосредственного впрыска. Имеет достаточно простое и надежное устройство. Оно включает электромагнитный клапан с иголкой и сопло.

Работа электромагнитной форсунки осуществляется так: в соответствии с заложенным в него алгоритмом электронный блок управления точно обеспечивает подачу напряжения на обмотку возбуждения клапана в нужный момент. При всём этом создается электромагнитное поле, оно, преодолевая усилия пружинки, втягивает якорь с иголкой и освобождает сопло. В результате производится впрыск топливной жидкости. С исчезновением напряжения пружка возвращает иголку форсунки на седло.

Используется на дизельных двигателях, в том числе на оборудованных системой впрыскивания Common Rail. В конструкцию электрогидравлической форсунки входит электромагнитный клапан, камера управления, впускной и сливной дроссели.

Принцип работы этой форсунки основан на использовании давления топлива, как при впрыскивании, так и при его прекращении. В начальном положении электромагнитный клапан обесточен и закрыт, иголка форсунки прижата к седлу по средствам силы давления топливной жидкости на поршень в камере управления. Впрыскивание топливной жидкости не происходит. При этом давление топлива на иголку, ввиду разности площадей контакта, меньше давления на поршень. По точной команде электронного блока управления запускается работа электромагнитного клапана, открывая сливной дроссель. Топливная жидкость из камеры управления идёт через дроссель к сливной магистрали. Впускной дроссель при этом препятствует быстрому выравниванию давлений в камере управления и в магистрали впуска. Давление на поршень снижается, а давление топлива на иглу не претерпевает изменений. Игла поднимается, происходит впрыск топливной жидкости.

Читать еще:  Муфта выжимного подшипника

Пьезоэлектрическая форсунка (пьезофорсунка)

Это самое совершенное устройство, обеспечивающее впрыск топливной жидкости. Форсунка устанавливается на дизельных двигателях, оборудованных системой впрыска Common Rail.

К преимуществам пьезофорсунки относят: быстроту срабатывания (в 4 раза быстрее электромагнитного клапана), как следствие этого, возможность многократного впрыскивания топливной жидкости в течение одного цикла работы, точную дозировку впрыскиваемой топливной жидкости. Всё вышеперечисленное стало возможным благодаря использованию пьезоэффекта в управлении форсункой. Он основан на изменении длины пьезокристалла, которое происходит под действием напряжения. Конструкция самой пьезоэлектрической форсунки включает следующие элементы : пьезоэлемент, толкатель, клапан переключения и иголку. Все они помещены в корпус.

В работе форсунки данного вида, так же как и в электрогидравлическом аналоге, используют гидравлический принцип. В начальном положении иголка сидит на седле в результате высокого давления топливной жидкости. Во время подачи электрического сигнала на пьезоэлемент, увеличивается его длина. Передается усилие на поршень толкателя, открывается переключающий клапан и топливная жидкость поступает в сливную магистраль. Давление выше иглы снижается. Иголка за счет давления в нижней части поднимается, таким образом производится впрыск топливной жидкости.

Завоздушивание топливной системы Common Rail (CR)

Если кому надо, описание релюшок , а именно насоса и как выяснилось сегодня и реле сигнала )

Спасибо
Для 1.6ТДИ этой информации еще небыло

Последний раз редактировалось barxan; 31.12.2017 в 10:57 .

И так сегодня был на официальном сервисном центре все проверяли и все в норме . В итоге сказали что топливная система в норме но только одно не в норме это малые обороты стартера (160)и то прогибаются. Тогда меня спросили за аккумулятор, я как то недоумении, та вроде говорю нормальный. Тогда они взяли тестер машинку и она выдала чек что батарея убитая и ее надо заменять. Тогда я спросил а почему через 5 или 6 часов машинка кое как с второго оборота стартера заводится но если через два или 3 часа то надо долго маслать – тогда они ответили может быть процесс в аккумуляторе самовозбуждения (при более 5 часов). В итоге мы оставили машинку на 3 часа и начали заводить машинку и она конечно не заводилась, тогда он к аккумулятору присоединил пусковое устройство и она резво завелать. Короче после всего мне осталось поменять аккумулятор что я и сделал и я поехал домой. Пока всем доволен, подожду до завтра и отпишу если все будет Ок.

Итак прошло две недели, и заметил что проблема не ушла, но стала менее заметна (((. Перед тем был на нескольких СТО и в том числе авторизированных и всюду размахивали руками что ни понимают в чем дело (((. Так между обсуждениями порекомендовали мне еще дать на диагностику форсунки , так как первая и вторая форсунка у меня преет. Вот и все, придется ждать пока совсем будет плохо или вообще не заведется . Если у кого есть похожие симптомы то поделитесь пожалуйста что делали . (Симптом: после того как машина работала , она заводится зразу, но если подождать около 3 часов то надо секунд 7-10 помаслать стартером чтобы завелась. После опять по новому кругу, но если машина постоит более 5 часов то заводится хорошо) Из таких проблем никто не имеет столько времени чтобы с ней сидеть (((

Симптоматика присутствия бензина в дт. Попробуй передти на другую заправку- желательно одну и надежную

Заправляюсь на одной з лучших у моем районе и ни разу не менял . А остались только хужие (

Чтобы о чем то дальше говорить вразумительно, нужно понять две вещи:
1. Давление перед ТНВД в момент “удачного” запуска и в момент “неудачного”.
2. Наличие воздуха в обратке от ТНВД при тех же условиях.

Если с этим все ок, нужно подключать сканер и в режиме записи лога смотреть, что происходит с давлением в рампе в разных условиях.

Тем у кого “Васи-диагноста” нет, предлагаю самим на время стать “Васей (Петей, Сашей) диагностом”.
Эту информацию я в свое время долго искал на просторах интернета. Тогда так и не нашел, решил доходить эмпирическим путем.
Итак.
Можно в принудительном порядке замкнуть два реле, чтобы осуществить ручной запуск топливных насосов.

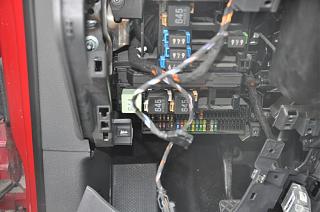

Снимаем пластик, закрывающий подпанельное пространство и видим несколько реле.

Нас интересует два из них – с зеленой колодкой (справа) и напротив с синей (слева). Извлекаем их, поддев защелку. Кому интересно – правое реле запускает топливный насос под капотом, левое – топливный насос в баке.

Замыкаем широкие (силовые) контакты с помощью подходящей перемычки. Повторим “Васю” – 3 раза по 60 секунд. Я думаю этого будет достаточно.

Вот и все, собираем все в обратной последовательности и заводим двигатель, зная, что прокачали топливную систему как нужно и за ТНВД можно не бояться.

В этом отчете я сознательно опускаю многие не сложные моменты (разборка панели для доступа к реле, использование VCDS, последовательность и момент заворачивания болтов фильтра) и стараюсь сосредоточиться на главном.

Пробуйте, и у вас все получится!
Don’t worry, be happy!

Библиотека BOSCH

Блог о ремонте автомобилей, советы, наблюдения и другая интересная информация.

Система Common Rail

  • Размер шрифта: БольшеМеньше
  • Просмотров: 21793
  • Комментариев: 0
  • Подписаться на обновления
  • Печатать
  • Пожаловаться на это сообщение

Прототип системы Common Rail был разработан в конце 60-х годов Робертом Хубером в Швейцарии. Далее его технология была развита Марко Гансером из Швейцарского Федерального Института Технологии в Цюрихе. В середине 90-х годов Доктор Шохей Ито и Масахико Мияки из Корпорации DENSO, Япония, разработали систему Common Rail для коммерческого транспорта и воплотили ее в системе ECD-U2, которая стала использоваться на грузовиках HINO Rising Ranger, а потом в 1995году продали технологию другим производителям. Поэтому DENSO считается пионером в адаптации системы Common Rail к нуждам автомобилестроения. Современные системы Common Rail работают по тому же принципу. Они управляются Блоком Электронного Управления, который открывает каждый инжектор электронно, а не механически. Эта технология была детально разработана общими усилиями компаний Magneti Marelli, Centro Ricerche Fiat и Elasis. После того, как FIAT разработал дизайн и концепцую системы, она была продана немецкой компании Robert Bosch GmbH для последующего завершения разработки массового продукта. В целом, это стало большим просчетом компании FIAT, поскольку новая технология стала очень выгодна. Но итальянский концерн был в то время в удручающем финансовом состоянии и не имел ресурсов для завершения выполненых работ. Тем не менее итальянцы первые применили систему Common Rail в 1997 на Alfa Romeo 156 1.9 JTD и только потом она появилась на Mercedes-Benz C 220 CDI.

Аккумуляторная топливная система или система типа Common rail (англ. общая магистраль) — система подачи топлива, применяемая в дизельных двигателях. В системе типа Common rail насос высокого давления нагнетает топливо под высоким давлением (до 300 МПа, в зависимости от режима работы двигателя) в общую топливную магистраль существенного объема (аккумулятор, рейл).
“Аккумуляторная топливоподающая система” – это официально признанное название. Common Rail именно запасает в себе топливо под высоким давлением, но разумеется, не литрами, а в пределах нескольких циклов. Топливная система Common Rail характеризуется впрыском топлива в цилиндр под очень высоким атмосферным давлением, благодаря чему автомобили, оснащенные данной системой, получили уменьшенный расход топлива на 15 процентов, в то время как мощность двигателя выросла почти на 40 процентов.
Но это не все достоинства передовой топливной системы Common Rail. Также было отмечено уменьшения шума при работе двигателя, притом, что крутящий момент дизеля был также увеличен.

Конструкция и принцип действия

Конструктивно система впрыска Common Rail составляет контур высокого давления топливной системы дизельного двигателя. В системе используется непосредственный впрыск топлива, т.е. дизельное топливо впрыскивается непосредственно в камеру сгорания.

Топливо из топливного бака забирается топливоподкачивающим насосом (низкого давления), и через фильтр поступает в топливный насос высокого давления (ТНВД). На основании сигналов, поступающих от датчиков, блок управления двигателем определяет необходимое количество топлива, которое топливный насос высокого давления подает через клапан дозирования топлива. Насос накачивает топливо в топливную рампу. Там оно находится под определенным давлением, обеспечиваемым регулятором давления топлива. Блок управления регулирует производительность ТНВД для поддержания необходимого давления в магистрали по мере расхода топлива. Топливная магистраль соединяется топливопроводами с форсунками. В каждую форсунку встроен управляющий клапан — электромагнитный или пьезоэлектрический. По команде от блока управления клапан открывается, впрыскивая необходимую порцию топлива в цилиндр.Система Common Rail имеет следующее устройство: топливный насос высокого давления;клапан дозирования топлива;регулятор давления топлива (контрольный клапан);топливная рампа;форсунки;топливопроводы.

Топливный насос высокого давления (ТНВД) служит для создания высокого давления топлива и его накопления в топливной рампе.

Клапан дозирования топлива регулирует количество топлива, подаваемого к топливному насосу высокого давления в зависимости от потребности двигателя. Клапан конструктивно объединен с ТНВД.

Регулятор давления топлива предназначен для управления давлением топлива в системе, в зависимости от нагрузки на двигатель. Он устанавливается в топливной рампе.

Топливная рампа предназначена для выполнения нескольких функций:накопления топлива и содержание его под высоким давлением;смягчения колебаний давления, возникающих вследствие пульсации подачи от ТНВД;распределения топлива по форсункам.

Форсунка важнейший элемент системы, непосредственно осуществляющий впрыск топлива в камеру сгорания двигателя. Форсунки связаны с топливной рампой топливопроводами высокого давления. В системе используются следующие конструкции форсунок:электрогидравлическая форсунка;пьезофорсунка.

Впрыск топлива электрогидравлической форсункой осуществляется за счет управления электромагнитным клапаном. Активным элементом пьезофорсунки являются пьезокристаллы, значительно повышающие скорость работы форсунки.

Основными исполнительными механизмами системы впрыска Common Rail являются:форсунки;клапан дозирования топлива;регулятор давления топлива.

С целью повышения эффективной работы двигателя в системе Common Rail реализуется многократный впрыск топлива в течение одного цикла работы двигателя. При этом различают:предварительный впрыск;основной впрыск;дополнительный впрыск.

Предварительный впрыск небольшого количества топлива производится перед основным впрыском для повышения температуры и давления в камере сгорания, чем достигается ускорение самовоспламенения основного заряда, снижение шума и токсичности отработавших газов. В зависимости от режима работы двигателя производится:

два предварительных впрыска – на холостом ходу;

один предварительный впрыск – при повышении нагрузки;

предварительный впрыск не производится – при полной нагрузке.

Основной впрыск обеспечивает работу двигателя.

Дополнительный впрыск производится для повышения температуры отработавших газов и сгорания частиц сажи в сажевом фильтре (регенерация сажевого фильтра).

Развитие системы впрыска Common Rail осуществляется по пути увеличения давления впрыска:

первое поколение – 140 МПа, с 1999 года;

второе поколение – 160 МПа, с 2001 года;

третье поколение – 180 МПа, с 2005 года;

четвертое поколение – 220 МПа, с 2009 года.Чем выше давление в системе впрыска, тем больше топлива можно впрыснуть в цилиндр за равный промежуток времени и, соответственно, реализовать большую мощность.

Сравнение с другими системами подачи топлива

  • В отличие от традиционной системы подачи топлива, используется одноканальный ТНВД, постоянно подающий топливо в магистраль;
  • Необходимо корректировать цикл работы исходя из пропускной способности каждой форсунки, из-за чего требуется настройка электронного блока после каждой замены форсунок.
  • Давление, при котором происходит впрыск топлива можно изменять вне зависимости от скорости вращения коленчатого вала двигателя и оно остаётся практически постоянным в течение всего цикла подачи топлива;
  • При использовании аккумуляторной системы подачи топлива момент подачи топлива может в широких пределах регулироваться электронным блоком управления. Это позволяет более точно дозировать топливо, а также осуществлять подачу топлива несколькими порциями в течение рабочего цикла — для более полного сгорания топлива;
  • Конструкция системы подачи топлива «Common rail» проще, чем у системы с насос-форсунками, и лучше ремонтопригодность.
  • Более сложное устройство форсунок, которые требуют относительно частой замены, по сравнению с традиционной системой подачи топлива (но более простое, чем у системы с насос-форсунками);
  • Система перестаёт работать при разгерметизации, например при неисправности одной из форсунок, когда её клапан постоянно находится в открытом положении;
  • Повышенная требовательность к чистоте и качеству дизельного топлива. Элементы топливной системы выполненные с прецизионной точностью при попадании даже мелких посторонних частиц под действием высокого давления повреждаются и выходят из строя. В первую очередь это касается управляемых электроникой форсунок с электромагнитными или пьезоэлектрическими клапанами. Попытки использовать низкокачественное топливо или неподходящие топливные фильтры могут привести к преждевременному дорогому ремонту или даже к замене системы.
  • Использование в системе большого числа разного рода датчиков, активаторов и иных элементов управления: датчик давления в рампе, датчик потока воздуха, датчики положений распредвала и коленвала, температурные датчики двигателя и входящего воздуха, датчик положения педали акселератора, датчик системы подогрева, соленоиды, клапан регулятор давления в рампе, клапан турбонаддува и клапана рециркуляции выхлопных газов.
  • Относительно высокая стоимость деталей и запасных частей системы.
  • Затруднение или невозможность произвести ремонт или настройку системы собственными силами, т.к. требуется специальный стенд и инструменты.
Читать еще:  Новый кия сид 2017 фото

Таким образом, для удовлетворения перспективных экологических нормативов, таких как Euro-VI, Tier-IV, Euro Stage IV для тяжелых дизелей, системы Common Rail Были признаны наиболее подходящими для применения на всех классах двигателей.

Носители системы

На данный момент до 70% всех выпускаемых дизельных двигателей оснащается системами Common Rail, и эта доля растет. (По прогнозам компании Robert Bosch GmbH доля системы CR на рынке к 2016 году достигнет 83%, а в 2008 году эта цифра составляла лишь 24%). Таким образом, сегодня практически каждый производитель двигателей всех классов: от малых легковых и до крупных судовых, освоил применение аккумуляторных систем.Среди производителей топливоподающей аппаратуры и систем Common Rail в частности, лидерами являются следующие компании: R.Bosch, Denso, Delphi, L’Orange,Scania.

Самостоятельное восстановление форсунок дизеля (система Common Rail)

Сегодня система Common Rail применяется практически во всех современных автомобилях, независимо от того, дизельные в них двигатели или бензиновые. У этого явления есть объяснение: система очень эффективна и надёжна. Но далеко не каждый автолюбитель чётко представляет себе, как она работает, когда нужно восстановление или замена детелей этого типа. Да и о ремонте форсунок в этой системе у многих весьма поверхностное представление. Разберёмся в этих моментах подробнее.

Что такое система Common Rail

Система Common Rail на сегодняшний день является самым последним этапом развития дизельных и бензиновых моторов с прямым впрыском топлива. Особенностью системы является то, что процесс впрыска и процесс нагнетания давления в топливной рампе происходят отдельно друг от друга.

На сегодняшний день топливная система Common Rail считается передовой

То есть сначала топливо под высоким давлением скапливается в рампе, а затем порциями подаётся на форсунки для последующего распыления в камерах сгорания. В рампу топливо нагнетается топливным насосом высокого давления (ТНВД), а управляется система Common Rail электронным блоком управления (ЭБУ).

Отличие Комон Рейл от бензиновых топливных систем

Главное отличие системы Common Rail от бензиновых систем подачи топлива заключается в её невероятной гибкости. Автолюбитель может очень тонко настроить как параметры впрыска, так и уровень давления в топливной рампе в зависимости от режима работы мотора. Всё, что для этого нужно — изменить настройки ЭБУ автомобиля. Изменение настроек позволяет удовлетворять постоянно ужесточающиеся требования к токсичности выхлопных газов, к уровню шума мотора и к его экономичности. Бензиновые системы подобной гибкости не могут обеспечить в принципе. Чтобы изменить хотя бы один из вышеуказанных параметров и подогнать его к желаемому значению, владельцу бензинового мотора придётся очень долго его регулировать.

Основные типы форсунок, используемые в этой системе

В системе Common Rail используются различные типы деталей этого типа Они отличаются как по конструкции, так и по рабочим характеристикам. Перечислим наиболее популярные модели.

Пьезоэлектрическая

Подавляющее большинство моторов с системами Common Rail используют именно пьезоэлектрические форсунки, поскольку они считаются передовыми и имеют множество достоинств.

Исполнительный механизм пьезоэлектрической форсунки основан на компактном пьезоэлементе

Как видно из названия, исполнительный механизм выполнен на основе пьезоэлемента. Использование такого элемента даёт целый ряд плюсов:

  • форсунка с пьезоэлементом переключается в 8 раз быстрее по сравнению с аналогами, выполненными на основе электромагнитных клапанов;
  • игла в ней весит на 70% меньше;
  • такая деталь в течение одного рабочего такта двигателя может впрыснуть топливо несколько раз;
  • топливо, впрыскиваемое ней, очень точно дозируется.

Электромагнитная

Электромагнитные форсунки используются преимущественно в бензиновых двигателях. Игла в ней приводится в движение с помощью пружины и электромагнита, причём за один рабочий такт двигателя деталь может произвести лишь один впрыск топлива. С конструкцией этого устройства можно ознакомиться на рисунке ниже.

Следует отметить, что по точности дозирования топлива электромагнитная существенно уступает пьезоэлектрической. Этот показатель напрямую зависит от типа системы управления. Например, если автомобиль оборудован современным ЭБУ, точность дозирования бензина повышается на 10–12%. Есть определённая погрешность и во временных показателях электромагнитных форсунок. Например, игла форсунки может удерживать канал распылителя открытым в течение 2–2.5 мс с погрешностью в 6%. Этот показатель весьма далёк от идеала.

Основные неисправности форсунок

Практически все неисправности, возникающие как в дизельных, так и в бензиновых форсунках, связаны с их засорением. И вопрос сводится лишь к тому, как именно в распылителе возник засор.

Так называемый стук — неисправность, возникающая вследствие закоксовывания отверстий распылителя. Дело в том, что эта деталь регулярно подвергается воздействию высоких температур. Если водитель постоянно использует некачественное топливо, на распылителях скапливаются смолистые отложения.

Распылитель форсунки Common Rail вышел из строя из-за некачественного топлива

Постепенно поверхность этих отложений покрывается твёрдым нагаром, а в подаче топлива начинаются перебои. Именно в этот момент механизм начинает «стучать». Вот признаки его стука:

  • мощность двигателя существенно снижается;
  • увеличение оборотов двигателя приводит к рывкам и провалам;
  • на низких оборотах мотор работает нестабильно и часто глохнет;
  • токсичность выхлопных газов увеличивается в два, а иногда и в три раза.

Для устранения устройство необходимо промыть. Вот основные способы промывки:

  • промывка с помощью особых топливных присадок;
  • промывка на стенде (для этого детали придётся снимать).

Течь форсунки обычно возникает из-за разрушения уплотнительного кольца, находящегося под ней. Любая, даже самая незначительная трещина в этой детали ведёт к утечке, так как давление в топливопроводе очень высокое. Кроме того, из-за разрушившегося кольца топливная система утрачивает герметичность и начинается и начинается подсос воздуха в камеру сгорания двигателя.

Из-за разрушения уплотнительного кольца форсунка Common Rail может потечь

Вот признаки того, что форсунка потекла:

  • при осмотре двигателя вокруг детали видны характерные маслянистые потёки;
  • двигатель очень трудно завести;
  • запущенный двигатель работает с перебоями и характерными хлопками.

Ремонт

Дизельные форсунки ремонтируют тогда, когда промывка оказалась безрезультатной. Весь ремонт, в сущности, сводится к замене закоксованного распылителя. Если проблема не исчезла, заменяется и обратный фильтр детали. Для работы нам потребуются следующие инструменты:

  • ремкомплект для Common Rail (состоит он из нового распылителя и обратного фильтра);
  • набор рожковых ключей;
  • спецсъёмник для этих деталей.

Последовательность ремонта

  1. Съёмник устанавливается на извлекаемую форсунку.
    Для извлечения форсунок Common Rail лучше всего пользоваться фирменным съёмником
  2. В съёмник вставляется шток, на шток накручивается гайка с левой резьбой (эти штоки и гайки поставляются в комплекте с фирменными съёмниками).
    На форсунку Common Rail устанавливается шток и гайка с левой резьбой
  3. Рожковым ключом на 36 гайка ослабляется. Вместе с ней ослабляется и сам ремонтируемый элемент.
  4. Теперь деталь вручную выкручивается из гнезда.
    Предварительно ослабленная форсунка Common Rail извлекается вручную
  5. На неё со стороны фильтра надевается рожковый ключ на 17, на крышку распылителя надевается ключ на 13. После чего ключ на 17 удерживается, а крышка распылителя ослабляется другим ключом.
  6. Теперь ослабленная ключами крышка распылителя откручивается вручную.
    Предварительно ослабленная ключами крышка распылителя форсунки Common Rail откручивается вручную
  7. Из крышки аккуратно извлекается старый распылитель и заменяется новым.
    С форсунки Common Rail снимается старый загрязнившийся распылитель
  8. Из второй части извлекается обратный клапан.
    Обратный клапан форсунки Common Rail можно снять после извлечения распылителя
  9. Из обратного клапана извлекается возвратная пружина.
    Возвратная пружина форсунки Common Rail извлекается из обратного клапана
  10. Обратный клапан заменяется новым.
    Снятый обратный клапан форсунки Common Rail заменяется новым, из ремкомплекта
  11. После этого производится обратная сборка.

Видео: ремонтируем дизельную форсунку Bosch системы Common Rail

Промывка своими руками

Вначале рассмотрим наиболее приемлемый для автолюбителя вариант: промывка форсунок без их снятия с автомобиля. Для проведения этой процедуры потребуются следующие вещи:

  • промывочная жидкость Wynns;
  • пустая пластиковая бутылка ёмкостью 1.5 л;
  • шланг резиновый длиной 1.5 м;
  • 2 соска для автомобильных колёс;
  • компрессор автомобильный;
  • фильтр для инжектора, 1 штука;
  • хомуты стальные для шланга, 4 штуки.

Последовательность промывки

Перед началом промывки придётся собрать простейшее моющее устройство, которое будет работать как капельница для больного.

  1. Резиновый шланг разрезается на две части. Конец первой половики шланга надевается на штуцер рампы. Ко второму концу этой половинки подключается фильтр от инжектора.
    Инжекторный фильтр для тонкой очистки топлива, подключается к бутылке
  2. В пробке и донышке бутылки высверливается пара отверстий, в которые устанавливаются колёсные соски. Из соска, установленного в донышке, выкручивается ниппель, а затем к нему подсоединяется конец второй половинки шланга. А другим концом этот шланг подсоединяется к выходу инжекторного фильтра.
    Соски для колёс автомобиля, которые будут установлены в отверстия бутылки
  3. В результате получается конструкция, представленная на фото ниже.
    Самодельная промывочная система для форсунок Common Rail, сделанная из бутылки
  4. Теперь нужно обязательно открыть топливный бак машины (это делается для того, чтобы полностью сбросить давление в топливной системе).
  5. В бутылку заливается жидкость для промывки, затем к соску в горлышке подключается шланг автомобильного компрессора и фиксируется хомутом.
    Промывочная жидкость для форсунок от фирмы Wynns — оптимальный выбор при самостоятельной промывке
  6. Компрессор включается. Давление не должно превышать 3 атмосферы.
  7. Автомобиль заводится и работает на холостых оборотах до тех пор, пока вся промывочная жидкость не будет израсходована.
  8. Когда двигатель заглохнет, ему необходимо дать остыть в течение 30 минут. После этого в бутылку заливается оставшаяся промывочная жидкость, а весь процесс повторяется до новой остановки мотора.

Стенд для промывки форсунок

Если самостоятельная очистка не дала результатов, то автовладельцу придётся использовать стенд. Изготовить такое оборудование в условиях гаража не представляется возможным. Поэтому автовладельцу придётся обращаться в специализированный сервисный центр, в котором такие стенды есть.

Промывочный стенд BLUSTAR, используется в большинстве современных автосервисов

При стендовой промывке все детали извлекаются из двигателя, устанавливаются на стенд, где и промываются в специальном сольвенте. Помимо этого они обрабатываются ультразвуком. Такой комплексный подход обеспечивает удаление даже самых стойких и твёрдых загрязнений.

Промывочные стенды для форсунок фирмы BOSCH стали появляться в сервисах относительно недавно

В большинстве центров промывка производится на стендах фирм BOSCH и BLUSTAR. Стоимость стендовой промывки форсунок варьируется в пределах от 1000 до 1800 рублей.

Итак, отремонтировать и промыть форсунку вполне можно и самостоятельно, если только случай не тяжёлый. Ну а если загрязнения оказались очень стойкими и их не взяла даже качественная промывочная жидкость, остаётся лишь один вариант: снимать детали и нести их в сервисный центр, на ультразвуковой стенд.

Ссылка на основную публикацию
×
×
Adblock
detector
