Про компрессоры на ВАЗ (наддув на ВАЗ)

Недавно я писал в своем блоге о турбонаддуве, сейчас хотелось бы рассказать еще и компрессорном наддуве. Те, кто интересовались об этом, думаю знают, как обстоят дела с установкой компрессора на ВАЗ. Тем , кто только начинает интересоваться этой темой думаю будет любопытно почитать ….

Компрессор преследует туже цель, что и турбонаддув, но принципе его немного другой. Если турбина использует поток выхлопных газов автомобиля, то компрессор работает за счет ремня, забирая часть энергии мотора. В этой и заключается основное отличие… Я не буду рассказывать классификацию компрессоров и делить их на рутс, лопастные и т.д., отчасти потому что сам не владею достаточно полной информацией, отчасти потому что это не особо интересно…
Лучше сразу к делу…
Что дает компрессор. Компрессор дает постоянную прибавку мощности, за счет постоянства его работы. Если турбина должна “выйти на буст” на определенных оборотах, двигателя, то компрессор выходит на него сразу же.. даже с оборотами двигателя меньше 2тыс об/мин. Т.е. тем самым отсутствует эффект “турбоямы” присущий турбонаддуву.
Если посмотреть трезво, то конечно можно сказать, что механический нагнетатель не даст той мощности, что турбина, но выжать из него 20-40% мощности мотора можно. Больше – врят ли… по крайней мере на стоке.
Не стоит забывать, что компрессор загоняя воздух в двигатель сам расходует достаточно большую часть мощности двигателя… т.е. реальный КПД на порядок меньше турбины.

С другой стороны давление наддува у него достаточно мало и зачастую не требуется вмешиваться в саму конструкцию двигателя… Ну если планы большие и хочется снять по максимуму, то в двигатель лесть надо… По крайней мере понизить степень сжатия чтобы не словить детонацию…

Компрессор не нагревает воздух аналогично турбине, поэтому использование интеркуллера в принципе не нужно.

Компрессоры на Ваз устанавливались часто и как мне кажется чаще чем турбины. Устанавливали импортные компрессоры, взятые с разборок… По моим данным на разборках можно найти нагнетатель(по-моему рутс) от Тайоты за сравнительно небольшую цену… т.е. до 10 т.р.
Так же в России некоторые люди научились строить свои собственные компрессоры… И даже создали киты для установки на ВАЗ. Вот некоторые из тех, кто пытаются серийно внедрять данные устройства на ВАЗ.

АвтоТурбоСервис Санкт-Петербург
их сайт



Обещают он давление наддува 0,5 бара для стокового двигателя … что примерно равняется 50% увеличению мощности.
Цены от 19т.р.

«ДИЛИЖАНС» Санкт-Петербург
их сайт

Вот нашел на YouTube ролик.. по-моему это именно Дилижанса компрессор

Что касается установки компрессоров взятых на разборках…
Достаточно не плохая тема с кучей полезной информации была на старом форуме rasewars
http://forum.racewars.ru/showthread.php?t=9216

Фотка компрессора (фотку нашел на forum.autocd.ru)

Для любителей классики –
В статье про турбины, я упомянул ник RAMZESSSS, который на Дистилляторе истины устанавливал турбину для эксплуатации на газе. Про это можно почитать в теме “Турбо ВАЗ на газе” . Начиная с 16 страницы темы форума RAMZESSSS рассказывает как ставил рутс-нагнетатель на свой классический двигатель.
Фот некоторые фотки взятые оттуда

Ну в общем то и все , что хотел Вам рассказать. Статья получилась простая и краткая, но достаточно обзорная.

Компрессор на ВАЗ 2114: повышаем мощность двигателя

Большинство владельцев машин мечтают о том, чтобы улучшить автомобиль и сделать его более мощным и управляемым. Поставив компрессор на ваз 2114, можно повысить мощность двигателя на 20-40% и более.

Если вы намерены установить компрессор на машину, нужен комплексный подход. Его установка чаще всего сопровождается доработкой двигателя. Иначе это может привести к серьезным поломкам и быстрому выходу двигателя из строя.

Виды компрессоров

Компрессоры, которые устанавливают на ВАЗ 2114, делятся на агрегаты с других автомобилей, приобретенные на авторазборках (например, от Тойоты, Субару, Мерседеса и др.) и агрегаты серийного производства.

Как выбирать агрегат с донора

Агрегат должен подходить вашей машине по следующим характеристикам:

• максимальные обороты нагнетателя;
• производительность;
• объем;
• диаметры патрубков;
• вес;
• габаритные размеры;
• максимальное избыточное давление.

Также при выборе учитывают такие параметры, как необходимость подачи охлаждающей жидкости в агрегат от штатной системы машины и наличие/отсутствие собственной системы подачи смазки.

Если вы приняли решение поставить компрессор с донора, необходимо:

1. Определиться со способами крепежа и приводом компрессора.
2. Вычислить производительность топливной системы.
3. Выяснить, какие доработки потребуются двигателю (снижение степени сжатия и т. д.).
4. Сделать пайпинг, добавив байпасный клапан («байпасную заслонку»).
5. Сделать чип-тюнинг для настройки на новые параметры систем управления ДВС (может оказаться необходимой замена моторной косы под ДАД и ДТВ).

Также учитывают многие другие факторы, которые зависят от выбранного агрегата и требований владельца. Таким образом, помимо компрессора, вам потребуются определенные крепления, индивидуальный чип-тюнинг, подбор шпилек, патрубков и ремней и т. д. Кроме того, скорее всего понадобится установка интеркуллера.

Сейчас почти никто не устанавливает приобретенные на развалах компрессоры. Единственным плюсом подобной установки является эксклюзивность этих вариантов.

Чаще всего используют Кит-комплекты. Их собирают на основе как агрегатов, предназначенных для конкретных моделей ВАЗ, так и агрегатов от иномарок. Кит-комплект представляет собой набор для тюнинга, куда входит компрессор и необходимые комплектующие. Некоторые производители дают гарантию на свою продукцию. Также среди автолюбителей пользуются популярностью компрессоры GT.

Установка

В большинстве случаев перед установкой для снижения уровня сжатия меняют головки цилиндров и поршни. Также чаще всего приходится изменять подачу смазки, для впрыска потребуется специальная система управления и особый увеличенный ресивер. Подробное описание установки и подготовительных работ обычно содержится в инструкциях к Кит-комплектам.

Компрессор на ваз 2114 8кл устанавливают над приводом, между приемной трубкой и коллектором выпуска. Он находится над правым колесом. Один из соединительных патрубков подключают к воздушному фильтру, а второй к ресиверу.

После установки компрессора контролировать уровень масла, натяжение ремней, состояние свечей сложнее, чем на обычной машине.

Преимущества

По сравнению с системой турбонаддува компрессоры имеют следующие преимущества:

1. Двигатель увеличивает мощность сразу после запуска, потому что привод агрегата соединен с коленвалом ДВС. Турбина выходит на полную мощность только при определенных оборотах двигателя.
2. Двигатель не перегревается, и можно не устанавливать дополнительные вентиляторы.
3. Дополнительное давление достаточно мало, чтобы кардинально менять двигатель. Чаще всего можно ограничиться снижением степени сжатия.

Недостатки

1. Агрегат занимает много места под капотом.
2. При работе компрессор издает повышенные шумы.
3. Агрегат требует специального привода (зубчатого привода или шестеренчатого ремня).
4. КПД компрессора на порядок меньше КПД турбины.
5. Компрессор ваз 2114 снижает КПД двигателя.

Полезное видео

Дополнительную информацию можно получить, посмотрев видео ниже:

Если машиной нужно пользоваться в процессе тюнинга, на разных стадиях доработок возможен большой расход топлива, худшая управляемость из-за неправильных настроек и, как следствие, предаварийный или аварийный режим работы.

Spike-5577 › Блог › Кит-комплект компрессора ПК-23 и ВАЗ-2112 1.6_8v

Одному моему знакомому, ну очень хотелось поставить приводной компрессор, именно компрессор, а не турбину на свой мотор. В общем после долгих мук выбора, он приобрел и установил на свою “беременную (почему беременную, об этом позже) антилопу КИТ-комплект компрессора ПК-23.

Комплект — “болтон”, поставляется со всем необходимым для установки и был установлен на двигатель в течении одного рабочего дня с перекурами и перерывами на пиво 🙂 самим владельцем авто.

Мотор предварительно был разжат до меня известными моторостроителями до степени 8.0, я выбросил Ниво-поршни с огромными лужами и вернул в мотор родные поршни 2110 повысив степень до СЖ-9.3, установлен 54 вал ОБК Двигатель.
В общем в процессе выбора распредвала под данную конфигурацию, долго искали карту производительности и эффективности компрессора ПК-23 для расчетов. На просторах “всемирной” удалось найти только вот эту карту,

она вызывала подозрения, особенно своим КПД, но других вариантов просто не было, даже у продавца данных КИТ-Комплектов. По расчетам на 54-м валу мощность выходила 116 л.с. при 6000 обмин.
Установили форсунки VW 1.8t. Расчет топлива остался штатным — ДМРВ 116.

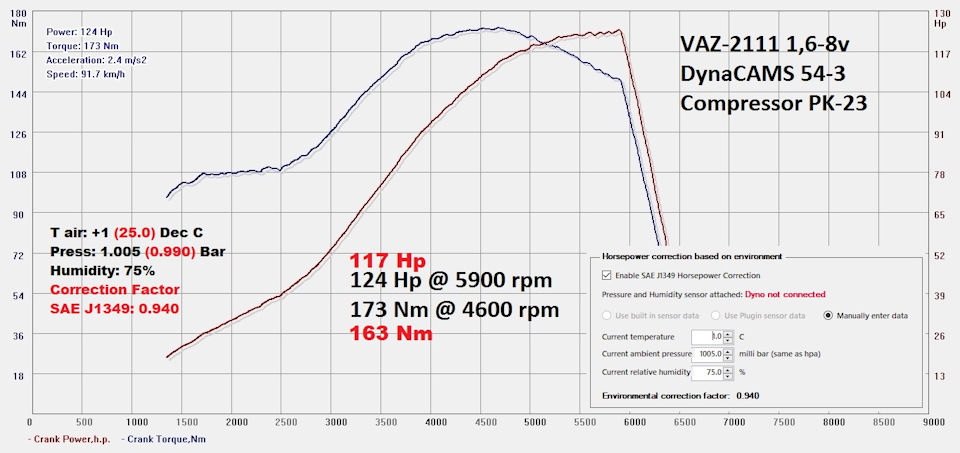

Настроили автомобиль и получили на выходе.

Некоторые наблюдения в процессе настройки автомобиля и соот. соображения от увиденного:
1. Данный комплект возможно устанавливать на двигатель и (после установки более производительных форсунок с правкой в прошивке ЭБУ естессссено) ездить со УОЗ и топливоподачей стоковой прошивки без риска уложить мотор. :).
Ввиду того что ДМРВ установлен в не соответствующее для его работы место (он вынужден работать по избыточным давлением), на максимальной нагрузке он заливает мотор бензином так, вплоть до AFR 10.9, что это компенсирует УОЗ атмосферного мотора стандартной прошивки и детонации не возникает. Вопрос как долго ДМРВ прослужит при подобной установке пока остается открытым.
Данный пункт 1, приведен как пример, что происходит когда устанавливают данный комплект и едят без правки программы в ЭБУ.
В машине в процессе настройки настроен и УОЗ и AFR под данную конфигурацию.
2. Комплект устанавливается без интеркулера. Под нагрузкой воздух нагревается от 56 градусов в режимах частичных нагрузок до 85 градусов под 100% дросселем.

3. ДМРВ работающий в зоне избыточного давления безбожно врет :). Его все таки следуют устанавливать в проектное для его конструкции место с атмосферным давлением.

Настроились и теперь измерим динамику нашей “беременной антилопы” 🙂 …

От 0 до 100 кмч — 11,5 сек. Кво

тер — 18,24 сек. 🙂 …
А где же динамика ?! … Если разгон до сотни учитывая вес автомобиля (1210 кг масса автомобиля + 110 кг масса хозяина автомобиля + 115 кг — Я = 1435 кг) еще куда ни шло, то 402 метра никуда не годится. 🙂
Попробуем разобраться, причин несколько:
1. Масса — тут никуда не денешься — многочисленные слои шумо-вибро изоляции + железо + мьюзик в автомобиле делают свое дело, и без того тяжелая 2112 прибавила в весе еще более 100 кг. Так что почетное звание “беременной антилопы” по праву переходит к этому автомобилю, т.к. 2112 моего друга с ФИАТовской тяжеленной КПП + 16-е диски + тоже куча железа + музыка + шумовибра легче на 60 кг. !)

2. Передаточное отношение мультипликатора компрессора приводит к тому, что на 6000 об/мин, компрессор набирает свои 50 000 оборотов, резко снижается КПД компрессора и он начинает “много брать на грудь” и снижает производительность. начинает с характерным свистом пробуксовывать ремень приводящий компрессор. Все это приводит к тому, что выше 5900 об.мин двигатель крутить нет смысла, на графике это четко видно — резкое падение момента и мощности. Мотор получился — моментным.

3. Стандартная КПП + к тому же установлена короткая пара 3.9. Все это привело к тому что на 1-я передача успевает закончится, так еще и не начавшись, а заканчивает последние 50-80 метров квотера автомобиль аж на 4-ой передаче, стандартной — что динамики не прибавляет.

Ситуацию тут может улучшить следующее:
1. Фитнес — для автомобиля мало возможно, а для хозяина кг дык 30 скинуть можна 🙂 … (Шутка)

2. Изменить передаточное отношение мультиприкатора компрессора — уменьшить до 7,143, для того чтобы максимальные обороты компрессора достигались при 6800-7000 обмин двигателя. Это позволить полностью раскрыть возможности распредвала, т.к. по графику мощности у него еще остается небольшой запас.

3. Изменить передаточные отношения в КПП для более оптимального использования получившегося момента и мощности.

Ну вот в принципе и все.
З.Ы. Учитывая мощность, которую на себя забирает компрессор, то фактическая мощность двигателя около 140 л.с. вот 🙂

Итак прошло 3 года с момента установки этого Кита, пройдено более чем 50 000 км. Средний расход: 10л/100км. Пациент себя чувствует отлично.
Заменено 3 ДМРВ — через определенный промежуток времени ДМРВ начинает безбожно врать. Заменено, несколько ремней компрессора и один компрессор. 🙂 … сгорели подшипники. Кит катает дальше. Запланировано: переход на ДАД + ДТВ.

Приводной компрессор или нагнетатель воздуха. Прокачай свой авто

После того как я описал «форсировку» двигателя. Многие начали мне задавать вопрос о приводном компрессоре или нагнетателе воздуха. Ведь его реально можно поставить на наш родной ВАЗ. Сегодня я хочу рассказать про это устройство более подробно, а именно как он работает и можно ли его установить своими руками …

ОГЛАВЛЕНИЕ СТАТЬИ

Вообще идея компрессоров стара как мир. Еще в 1900 годах предлагались такие устройства, чтобы увеличить мощность двигателя, по средствам нагнетания дополнительного воздуха в цилиндры. Давайте выведу небольшое определение.

Приводной компрессор (или нагнетатель) – это узел который устанавливается на двигатель автомобиля, создает дополнительное нагнетание воздуха в камеры сгорания, что при небольшой переделки впрыска топлива дает дополнительную мощность, иногда до 30%.

Если сказать простыми словами, что получается – чудес, как говорится не бывает, если хотите увеличить мощность значит нужно сжигать больше топлива, однако чтобы его эффективно окислять ему нужно больше кислорода. Если утрировать этим то и занимается компрессор. То есть вы увеличиваете подачу топлива, например — ставите новую прошивку в ЭБУ, устанавливаете компрессор и получаете – мощность. Все просто.

ТУРБО – НЕ ТУРБО

Если кратко, то сейчас есть много конструктивных разновидностей компрессоров. Одни работают используя энергию отработанных газов (ТУРБО), другие — используя привод (НЕ ТУРБО). Именно про вторые мы сегодня и будем говорить. Кстати что лучше турбина или компрессор можете почитать по ссылке.

Если разобрать конструкцию таких узлов, то можно выявить определенное сходство строения. А именно такие компрессоры работают от привода, который не требует вмешательства в штатные системы двигателя, а именно в смазку и систему отработанных газов, что очень важно! Такая конструкция действительно очень проста – устанавливается прямая связь с «коленвалом», что позволяет отлично взаимодействовать двигателю и нагнетателю, при разгонах. То есть чем выше обороты, тем быстрее вращается «коленвал», а соответственно раскручивает нагнетатель! Благодаря такому взаимодействию практически нет такого явления как «турбояма». Также дополнительным плюсом можно отметить отсутствие работы при больших температурах, как у ТУРБО вариантов, а это значит, что ресурс намного увеличивается – ведь здесь не нужно остывать «турбине», то есть не обязательны «турботаймеры» или «бустконтроллеры», просто глушим машину и работа прекращается. Сайт autoflit.ru рекомендует действовать точно также. Кому интересно заходите.

Типы приводных компрессоров

Настало время поговорить про устройства именно «приводных версий». Сейчас различают всего три вида: — это роторные, винтовые и центробежные. Первые два варианта нагнетают воздух при помощи определенных цилиндрических роторов или «лопастей», последний работает как кулер, то есть нагнетает лопастями.

Роторные типы

Компрессоры, которые применяются достаточно широко. Основной плюс это средняя цена, большой строк службы, высокая частота подаваемого воздуха, плавность и стабильность работы, быстрый отклик на частоту вращения коленчатого вала.

Воздух в этой системе не сжимается, он как бы заходит внутрь, а дальше в двигатель его нагнетают лопасти, которые сделаны в виде ротора. Поэтому они получили название – компрессор с внешним сжатием. Минусом является то, что при повышении давления на впуске, падает КПД.

Строение чаще всего состоит из двух роторов, на впускном и выпускном окне, смотрим фото. Располагаются они поперечно.

Недостатками этой конструкции можно назвать:

1) КПД зависит от зазоров между валами и другими деталями.

2) Самый большой нагрев из всех других типов.

3) Сильный шум и вибрацию валов.

4) Не особо сильное давление около 0,7 бара максимум.

Если подвести итог становится понятно, что этот тип далек от идеала. Некоторые могут задать вопрос — а почему лопасти винтовые? Тут есть две причины, первая это повышения давления воздуха и вторая уменьшения шума (хотя помогает мало).

Винтовой тип

Это более совершенная и надежная конструкция нагнетателя. Принцип работы здесь также прост – сжатие происходит за счет изменения объема полостей между корпусом и винтами вращения (своеобразными роторами). Воздух здесь движется диагонально. Большими плюсами этого варианта является высокое КПД до 85%, а также большое давление воздуха (от 1 бара в выше), достигается это большими оборотами иногда до 12 000 об. Именно из-за этого можно сделать корпус более миниатюрным. Нужно сказать этот вариант из-за надежности и небольшого корпуса часто используется на гоночных автомобилях.

Минусами можно назвать только сложное строение и ремонт, что увеличивает цену конечного продукта. Если такой приводной компрессор выходит из строя, то нужно ремонтировать на специализированых станциях, желательно производителя.

Как видно на конструкции два ротора, с зубчатыми спиральными зубьями. Их профили полностью соответствуют друг другу при соприкосновении, что делает конструкцию очень надежной.

Центробежный тип

Самые распространенные на двигателях внутреннего сгорания, работают при помощи так называемых лопастей или «лопаток». Если сравнить их двумя предыдущими, то этот тип самый компактный из всех, а также он прост в технологии изготовления, что удешевляет его конечную стоимость. Зачастую его могут путать с ТУРБО вариантом (который работает от выхлопных газов), из-за схожей конструкции, однако это совсем неправильно, это два совершенно разных устройства.

Принцип строения – состоит из входной части, рабочей (лопасти-лопатки) и диффузора, который может быть как лопаточный, так безлопаточный. Обязателен, для установки и воздухозаборник, сделанный в виде «улитки».

Воздух пройдя через специальный фильтр (кстати, также обязателен, иначе вся пыль будет внутри двигателя), попадает в специальный вход которое постепенно сужается (для минимальных потерь воздуха при подводе), далее следует к колесу. Рабочее же колесо устанавливается на специальном креплении, однако бывали случаи, когда размещалось и на самом валу. Далее через механическую передачу (привод), связывается с коленвалом.

Такие варианты самые распространенные на наших отечественных авто (в частности ВАЗ). Берут их за долговечность, небольшую цену, универсальность и компактность.

Минусами таких компрессоров является – низкий КПД при малых оборотах, зато на высоких мощность двигателя может вырасти до 30% от номинала. При оборотах от 4000, давление может достигать 0,5 – 0,6 бара.

Установка компрессора на ВАЗ

Что и говорить, в основном наш отечественный рынок состоит из продукции АвтоВАЗ, именно с него начинают молодые «тюнеры», поэтому самый распространенный вопрос – а можно ли установить на ВАЗ?

Конечно можно, причем последний — центробежный тип зачастую уже идет полным комплектом, для установки именно на наши автомобили, то есть так называемый «КИТ набор».

Монтирование системы достаточно простое. Однако для начала нужно установить увеличенную прокладку между блоком и головкой блока. Так советует производитель. Далее утрированная схема подключения:

1) Настраиваем фильтр воздухозаборника.

2) Крепим корпус на кронштейн

3) Подключаем приводу коленвала.

4) Закрепляем приводной ремень

Сейчас небольшое видео для понимания.

Что можно добиться — как я писал выше, на высоких оборотах давление может достигать 0,5 — 0,6 бара. Если правильно настроить впрыск топлива прошить ЭБУ, либо перенастроить карбюратор, то можно добиться 30% на верхах! Это очень существенно.

На этом буду заканчивать, думаю моя статья была вам полезна.

(11 голосов, средний: 4,36 из 5)

Похожие новости

Шелкография на стекле автомобиля. Зачем это нужно? И можно ли сд.

Тюнинг – обвес RENEGADE, небольшой обзор RANGE ROVER SPORT. Толь.

Койловеры что это такое? Делаем спортивную подвеску – своими рук.

Что лучше поставить на ВАЗ 2107 — турбокомпрессор или компрессор?

Каждый владелец транспортного средства рано или поздно задумывается над тюнингом своего «железного коня». Кому же не хочется, чтобы его автомобиль был самым быстрым и маневренным? В принципе, именно о скорости пойдет речь в этой статье. Предлагаем вам узнать, что представляет собой компрессор на ВАЗ 2107 карбюратор, из каких частей он состоит и какие функции выполняет.

Обзор компрессора для карбюраторной «семерки»

Ниже мы проведем обзор компрессора для ВАЗ 2107 с карбюратором. За пример возьмем компрессор «пк-05d», поскольку это устройство является самым популярным среди владельцев «семерок». Показатель избыточного давления воздуха составляет 0.5 бар при оборотах двигателя 6 200. Сразу же стоит отметить, что монтаж данного устройства не подразумевает серьезное вмешательство в устройство мотора. А именно, владельцу ВАЗ 2107 с карбюратором не нужно будет переделывать поршневую группу.

Автомобиль ВАЗ 2107

Установить компрессор для карбюратора ВАЗ 2107 можно своими силами, без помощи мастеров. Разумеется, если вы имеете представление о том, как это нужно делать. Что касается преимуществ, то в последнее время в работу данных устройств внесено множество доработок, что позволяет им работать практически бесшумно. Если говорить о размерах, то модель «пк-05d» относительно небольшая по габаритам, но на автомобильном рынке присутствуют и более громоздкие конструкции.

По своей конструкции компрессор состоит из двух частей: самого центробежного устройства, а также высокооборотного мультипликатора. В процессе работы данное устройство не обслуживается, а сам привод осуществляется поликлиновым ремешком от коленвала мотора. Что касается внешнего вида, то мы его рассматривать не будет, поскольку он, как и габариты компрессора, зависит исключительно от производителя.

В таких механизмах высокооборотный мультипликатор собирается на специальных подшипниках. Их замену следует проводить не реже, чем каждые 50 тысяч км пробега. Сам крутящий момент передается при помощи специальных ремней, которые нужно менять с таким же интервалом, как и подшипники.

Компрессор на ВАЗ 2107 карбюратор

Для функционирования компрессора к нему не нужно подводить антифриз или моторное масло. Для монтажа изменять конструкцию мотора также не следует. Единственное, что нужно сделать — это заменить валы генератора, коленчатого шкива, а также водяного насоса для установки поликлинового ремешка. Как правило, для ВАЗ 2107 в таких случаях мастера используют ремень от Нивы Шевроле. После установки стандартного компрессора показатель мощности транспортного средства увеличится на 50%.

Для инжекторной «семерки»

Какими преимуществами обладает нагнетатель для ВАЗ 2107 с инжектором? Если сравнивать с системами турбонаддува, то компрессор для инжектора обладает многими плюсами. В частности, речь идет о следующих преимуществах:

• компрессор для ВАЗ 2107 инжектор не позволяет двигателю перегреваться в ходе его эксплуатации;
• компрессор транспортного средства увеличивает свою активность одновременно с увеличением оборотов двигателя;
• при функционировании данного устройства не требуется внешнее вмешательство.

Компрессор на 2107 инжектор

Следует отметить, что последний пункт особенно актуален для отечественных транспортных средств, оборудованных инжектором. Это обусловлено сравнительно сложной конструкцией мотора. Собственно, как и любое другое устройство, компрессор может иметь и свои недостатки. В частности, речь идет о снижении коэффициента полезного действия мотора. Это обуславливается повышенным расходом мощности, которая вырабатывается при функционировании мотора.

Также немаловажным минусом является большой размер нагнетателя. Как правило, такие устройства весьма громоздкие, что вызывает определенные трудности с его монтажом. Также некоторые автовладельцы ВАЗ 2107 инжектор могут не оценить громкий звук, который издает нагнетатель в ходе эксплуатации. Кроме того, нужно добавить, что для нормального монтажа устройства в большинстве случаев необходимо докупать специальный привод. Собственно, если вы не владеете навыками установки нагнетателей, то у вас могут возникнуть определенные проблемы, в отличие от установки компрессора на карбюратор.

Турбокомпрессор для карбюраторной ВАЗ 2107

Установленная турбина на ВАЗ

Сам принцип работы турбокомпрессора состоит в нагнетании обработанного и сжатого кислорода в камеру сгорания. Это, в свою очередь, провоцирует образование большего количества горючей смеси, что позволяет увеличить мощность силового агрегата. Зачастую турбокомпрессор устанавливается между впускным коллектором и трубой. Газы, которые переработались, на выходе из камер сгорания способствуют вращению турбины, которая соединена с компрессором. Сам же компрессор отдает воздух в цилиндры мотора. Что касается непосредственно качества работы турбокомпрессора, то оно напрямую зависит от того, сколько было обработано топлива. Иными словами, чем быстрее едешь, тем больше расход бензина.

Что касается преимуществ:

• турбокомпрессор для ВАЗ 2107 с карбюратором имеет сравнительно небольшой вес;
• турбокомпрессор можно отрегулировать в зависимости от необходимости для любого мотора и для любого типа карбюратора;
• турбокомпрессор вполне можно монтировать на уже оттюнингованный двигатель;
• установка турбокомпрессора никак не повлияет на дальнейшую модернизацию транспортного средства;
• устройство можно установить на мотор с любым объемом.

Турбина в разобранном виде

Также необходимо отметить, что на отечественном автомобильном рынке можно найти несколько типов турбокомпрессоров. Первый — турбина низкого давления. Она имеет более низкую цену, а ее монтаж можно осуществить без внесения каких-либо изменений в конструкцию машины. Это, в свою очередь, значительно экономит деньги.

Также можно приобрести компрессор высокого давления. Установка такого устройства подразумевает модернизацию основных узлов транспортного средства с карбюратором и требует больших финансовых вложений. Чтобы установить такой турбокомпрессор, потребуется переделать выхлопную систему, а также систему впрыска. Кроме того, нужно будет произвести тюнинг самого мотора. Но зато машина будет более спортивной, маневренной и динамичной.

Что лучше?

Ответ на этот вопрос может дать только сам владелец ВАЗ 2107. Более дешевым вариантом будет установка обычного компрессора. Это не займет много времени и финансовых средств.

Но если вы хотите, чтобы ваш автомобиль «летал», то вам нужно ставить турбину.

Как сказано выше, это более сложная процедура, при которой нужно будет менять некоторые узлы авто и вложить немало денег в такой тюнинг. Но зато результатом вы будете однозначно довольны.

Видео «Турбина или компрессор — что лучше?»

Что поставить на свой автомобиль — турбину или компрессор? Что лучше и какая между ними разница. Как обычно просто о сложном — смотрите на этом видео.

Компрессор на ваз

Сообщения: 187 Зарегистрирован: 22 янв 2008, 00:00 Откуда: Tmn Стаж: 2006 Авто: t4

Рейтинг: 187

Репутация: 0

Сообщение Sash_Ok » 02 июн 2008, 16:05

Сообщения: 943 Зарегистрирован: 28 окт 2007, 00:00 Откуда: Екатеринбург Стаж: Давненько.. Авто: Volvo S60 R, BMW X 5

Рейтинг: 1 093

Репутация: +1

Поблагодарили: 1 раз

Сообщение Taureg » 11 июн 2008, 00:45

Сообщения: 5209 Зарегистрирован: 24 сен 2007, 00:00 Стаж: 1997 Авто: пишком :
Награды: 1

Рейтинг: 12 471

Репутация: +9

Благодарил (а): 24 раза Поблагодарили: 117 раз

Сообщение _aleksey_ » 11 июн 2008, 09:04

Сообщения: 171 Зарегистрирован: 09 май 2007, 00:00 Откуда: Тюмень Авто: 14

Рейтинг: 171

Репутация: 0

Сообщение DZERT » 11 июн 2008, 09:29

Сообщения: 2485 Зарегистрирован: 07 дек 2006, 00:00 Откуда: Московский тракт Стаж: 3 июня 2003 г. Авто: а4 :
Награды: 1

Рейтинг: 6 815

Репутация: +5

Благодарил (а): 514 раз Поблагодарили: 68 раз

Сообщение alimofo » 11 июн 2008, 11:18

Сообщения: 16 Зарегистрирован: 27 май 2007, 00:00

Рейтинг: 16

Репутация: 0

Сообщение Volnyi » 11 июн 2008, 12:54

Сообщения: 247 Зарегистрирован: 21 май 2008, 00:00 Откуда: Тюмень Стаж: 2008 г. Авто: Nissan Tiida

Рейтинг: 247

Репутация: 0

Сообщение Gamer » 11 июн 2008, 13:10

Добавлено спустя 2 минуты 10 секунд:

А вот ребята реально торгуют механическими нагнетателями на ВАЗ http://www.autobot.ru/

Добавлено спустя 7 минут 4 секунды:

Темой интересовался плотно, но осталась куча вопросов. Теории много, а вот на практике, применительно к десятке не очень понятно. Например, при установке турбины нужно уменьшать компрессию, бензинчик желательно с октановым числом повыше. А компрессор? Каков ресурс у двигателя будет? каков ресурс у самого нагнетателя, Какой расход бензина будет? Тем более вещь не дешевая отдать тридцатку минимум надо. Цифры ой как хотелось бы. измерения на стенде..сколько лошадей обычный вазовский движок выдает и т.д. Мож у кого знакомые есть, кто ставил, или в интернете кто видел?

Сообщения: 187 Зарегистрирован: 22 янв 2008, 00:00 Откуда: Tmn Стаж: 2006 Авто: t4

Рейтинг: 187

Репутация: 0

Сообщение Sash_Ok » 11 июн 2008, 13:28

Сообщения: 164 Зарегистрирован: 07 май 2008, 00:00

Рейтинг: 164

Репутация: 0

Сообщение Melentyev » 16 июн 2008, 19:27

Интересно, как это он компенсирует потери, когда он давит избыток. Так и турбина получается компенсирует потери.

При избытке 0,3 стандартной СЖ будет достаточно, при условии:
1. качественный бензин (мин 98);
2. 16-и клапанная ГБЦ, т.к. 8-и клапанная “не правильная” и способствует детонации;
3. Много мороки с настройко топливной карты, читай чиптюнинг.
4. Не высокие обороты ДВС, ну это и понятно, компрессор он с холостых давить должен, высокие обороты увеличивают детонацию;
5. и т.д.

Сообщения: 1542 Зарегистрирован: 30 мар 2008, 00:00 Откуда: Тюмень Стаж: лето 2007 г Авто: 206 & 11193 :
Награды: 1

Рейтинг: 2 642

Репутация: +6

Благодарил (а): 1 раз Поблагодарили: 10 раз

Сообщение Русик » 16 июн 2008, 20:40

Я давно вынашивал такую мыслю. И планирую ее воплотить в жизнь.
Но денег на это пока нет.
А вот цитата из моего диалога на эту тему с одним опытным московским тюнером. (он модератор одного форума стритрейсеров в москве)
“Если задача выжать из мотора 120-140 л.с., значит прийдётся строить либо высокофорсированный атмосферник, либо автомобиль с наддувом.
Оба мотора нужно строить сразу целиком. Полумеры типа “сейчас поменя поршневую, а потом колено” не катят. Варианты следущие:
1. Атмосферный мотор большоко объёма на ресивере или дросселях. Первая проблема – для достижения заданной можности нужен или очень верховой мотор, на котором нереально постоянно ездить по городу, ибо неудобно, много жрёт и мало ходит, либо делать средневерховой мотор большого объёма, а это автоматически попадалово на целый низ мотора (блок+колено+шатуны+поршневая) и не из самых дешёвых комплектующих. В обоих вариантах потребуется дорогостоящая доработка ГБЦ, нормальный выпускная система и впуск, при том дроссели могут стоит дороже, чем низ 1.7-1.86 л в сборе. В любом случае мотор небюджетный выходит. Либо о указанных параметрах мощности (не менее 120 л.с.) можно будет только мечтать.
2. Наддувный двигатель. Тут тоже на выбо: с приводным компрессором или турбонаддувом.
Двигатель с приводным компрессором будет развивать как раз около 120-140 л.с., но готовых установочных китов на классику не существует, кроме б/у комплектов, которые кто-то уже изготавливал и подгонял на свой автомобиль в индивидуальном порядке. Но далеко не всё, что продаётся, является качественным товаром, даже если это стояло на машине и работало. Детали постройки компрессорного двигателя я обсуждать тут не буду, для этого стоит создать отдельную тему, скажу лишь основные доработки и необходимые запчасти:
– обеспечить необходимую степень сжатия в зависимости от предпологаемого давления наддува (от доработки ГБЦ и/или поршней до изготовления специальной поршневой)
– приводной компрессор
– кронштейн крепления компрессора
– интеркулер и пайпинг для воздуховодов
– байпасный клапан или блоу-офф
– увеличение производительности топливной системы (форсунки)
– механизм привода компрессора (дополнительный шкив на колене, более длинные ремень в случае привода от ремня генератора и т.п.)
– соответствующая система управления на основе Января 5.1
Ну и ещё куча всяких не особо дорогостоящих мелочей.
Двигатель с турбонаддувом. Мощности можно снять заметно больше при не сильно увеличмвающемся бюджете. Потребуется:
– обеспечение необходимой степени сжатия (всё тоже самое)
– турбокомпрессор
– выпускной коллектор или переходник штатного коллектора под установку турбокомпрессора
– интеркулер и пайпинг
– дуанпайп (часть выпуска от турбины до средней части)
– байпас или блоу-офф
– значительное увеличение производительности топливной системы (форсунки, насос)
– соответствующая система управления на основе Января 5.1
Положительным моментом наддувного двигателя является то, что при умеренных мощностях большие вложения в низ и ГБЦ двигателя фактически не требуются, только некоторые работы с поршневой (доработка или замена).
Но надо понимать, что всё это нужно ставить сразу. Без отдельных запчастей двигатель вообще не заработает, а отложив некоторые траты на потом (переделку системы управления, написание программы или замену форсунок и насоса на более производительные), можно вполне раельно запороть двигатель. Любые проблемы с топливоподачей (которые могут возникнуть на штатных мозгах, невменяемой программе или из-за недостатка производительности форсунок) в считанные секунды под нагрузкой могут сжечь поршневую. Поэтому делать нужно всё и сразу вести прошиваться.

Вот именно поэтому я и рекомендую заняться двигателем позже, накопив полную необходимую сумму на постройку от начала и до конца.”
Вот такие вот дела.

Сообщения: 1028 Зарегистрирован: 21 мар 2007, 00:00 Откуда: центр Стаж: 2005 Авто: Мерседес :
Награды: 1

Рейтинг: 1 434

Репутация: 0

Благодарил (а): 6 раз Поблагодарили: 8 раз

Сообщение crazy_casper » 23 июн 2008, 14:45

Сообщения: 795 Зарегистрирован: 29 янв 2007, 00:00 Стаж: 99 Авто: 4х4 :
Награды: 1

Рейтинг: 795

Репутация: 0

Сообщение ЖуГ » 23 июн 2008, 16:20

crazy_casper , теперь понятно что за компрессор. можешь в другой теме не отвечать.

РЕБЯТА, не путайте опу с пальцем!
совершенно реально снять 120-130 лс со стокового 21124, с грамотно подобранными валами, ресивером, выпуском и правильной программой. 195 лс – это турбина и это ДОРОГО. любая грамотная установка любого нагнетателя на атмосферник, будь это турба ли привод, потребует неизбежного основательного изменения изначальных параметров агрегата и дополнительных систем.

отзовитесь, владельцы компрессорных тазиков Тюмени! Аау. Да неужели никого нет?!
почему-то я так и думал.
crazy_casper , вот тебе реально 30 лошадок: валы, ресивер + прога настроенная под них.

если таки поставишь этот компрессор – кричи, я первый прибегу смотреть!
