Крышка головки блока цилиндров

Головка блока цилиндров двигателя: всё про неё здесь

Головка блока цилиндров является составной и неотъемлемой частью блока цилиндров. ГБЦ крепится сверху блока цилиндров, и в принципе, выполняет ведущую роль во всем двигателе автомобиля.

Какую задачу выполняет головка блока цилиндров

Без лишнего пафоса и преувеличения можно сказать, что основную. Об этом можно судить по тем механизмам и деталям двигателя, которые размещает в себе головка блока цилиндров.

  • Камера сгорания.
  • Место для ГРМ (газораспределительный механизм).
  • Рубашка охлаждения.
  • Места для форсунок либо свечей зажигания.
  • Смазочные каналы.
  • Впускные и выпускные клапаны.

Выполняется головка блока цилиндров двигателя из алюминиевого сплава, и крепится к блоку цилиндров специальными болтами. К раскрутке и затяжке болтов ГБЦ существуют определенные требования, так как от правильности соблюдения технологии зависит герметичность соединения ГБЦ и блока.

С учетом того, что ремонт ГБЦ зачастую выполняется в гаражных условиях своими руками, нужно знать, что слабая затяжка болтов крепления ГБЦ приводит к пробою прокладки, что чревато не только потерей масла и охлаждающей жидкости, но и приводит к снижению компрессии в цилиндрах двигателя.

А слишком большое усилие при затяжке ГБЦ может вызвать деформацию корпуса головки, и тогда придётся восстанавливать плоскость ГБЦ.

Основные требования к затяжке болтов ГБЦ, это соблюдение схемы затяжки, технологии и момента затяжки болтов. Как правило, для каждого типа двигателей существуют свои параметры затяжки, которых нужно строго придерживаться.

Размещение цепного привода распредвала и натяжителя цепи, предусмотрено в специальной полости в передней части головки блока цилиндров.

Для свечей зажигания выполняются резьбовые соединения в необходимом количестве. Справа ГБЦ выполняются резьбовые отверстия для шпилек крепления коллекторов: выпускного и впускного.

Для таких деталей, как корпуса подшипников распредвала, втулок опор рычагов, опорных шайб клапанных пружин и направляющих втулок клапанов сверху головка блока цилиндров имеет отверстия и площадки.

В месте соединения блока цилиндров и головки блока цилиндров двигателя устанавливается металлоасбестовая прокладка.

Для однорядных двигателей предусматривается одна, общая головка блока цилиндров, для многорядных ГБЦ по количеству рядов.

Сверху ГБЦ закрывает крышка головки блока цилиндров укомплектованная резиновой прокладкой.

Ремонтопригодность головки блока цилиндров

Определённую часть работ по замене или ремонту деталей ГБЦ, можно производить без съёма головки. Снимается крышка ГБЦ и производится регулировка клапанов замена колпачков и т.д.

Головку блока цилиндров демонтируют в том случае, когда работы не требуют снятия с автомобиля всего двигателя: замена направляющих втулок клапанов, удаление нагара, замена шпилек подшипников, притирка клапанов и т.д. В случае если требуется расточка блока или гильзование, то двигатель демонтируется полностью.

Все ремонтные работы головки блока цилиндров двигателя обязаны выполнятся в строгом соответствии с инструкциями производителя. Самодеятельность может обойтись выходом из строя всего двигателя.

Направляющие втулки клапанов и сёдла должны вставляться в нагретую ГБЦ в охлаждённом виде. Это позволяет, после выравнивания температур, обеспечить качественное натяжение в соединении.

В головке блока цилиндров двигателя предусматривается возможность заменить биметаллические втулки вала привода масляного насоса. Замена производится способом выпрессовки старых втулок и установки новых.

Удачи вам в практическом постижении устройства головки блока цилиндров.

Устройство блока и головки блока цилиндров двигателя

Блок цилиндров (БЦ) и головка блока цилиндров (ГБЦ) двигателя являются основными частями любого ДВС. В них находятся механизмы и узлы, обеспечивающие работу мотора. При работе БЦ и ГБЦ подвергаются серьезным нагрузкам и перепадам температур, поэтому очень важны материалы и качество их изготовления. Также важным фактором является точность и степень механической обработки.

Блок цилиндров

Блок цилиндров или шорт-блок является самой большой частью двигателя. Остальные элементы, так или иначе, крепятся к нему. В верхней части БЦ находятся колодцы цилиндров. Вокруг них выполнены полости для жидкостного охлаждения (рубашка охлаждения). В нижней части, которая называется картером, располагается коленчатый вал, к которому крепятся шатуны и поршни. То есть блок является местом расположения всего кривошипно-шатунного механизма. Также в нем выполнены каналы системы смазки.

Блок цилиндров двигателя V8

БЦ изготавливают цельной деталью при помощи литья. В качестве основного материала для изготовления служит чугун или алюминиевые сплавы. БЦ из алюминиевых сплавов значительно легче по весу, но проигрывает в прочности и цене. Чугун доступнее и прочнее.

Цилиндры и хонингование

Рабочие цилиндры могут быть выполнены непосредственно как часть блока, а могут применяться гильзы. На поверхность цилиндров наносится специальный никелькремниевый сплав — никасил. Это очень прочный материал, защищающий кольца поршня от трения. Поверхность полируется до зеркала, чтобы свести к минимуму трение в условиях ограниченного поступления масла.

Хон цилиндра

Для улучшения смазки внутренней поверхности цилиндров применяют хонингование. Хон наносится специальным инструментом с головкой и абразивными брусками. В итоге на поверхности образуется выгравированная сетка. В ее желобках лучше удерживается масло. На внутренних стенках с хоном образуется масляная пленка, в результате чего значительно снижается трение и повышается ресурс деталей. Повторное хонингование, как правило, делается во время расточки двигателя или замены гильз.

Гильзы

Гильзы применяются в блоках из алюминиевых сплавов, так как алюминий менее стоек к нагрузкам и тяжелым температурным режимам, в отличие от чугуна. Они бывают съемными и несъемными. Последние выполняются путем запрессовки в блок. Также гильзы делят на «мокрые» и «сухие». «Мокрыми» называют гильзы, которые непосредственно соприкасаются своими стенками с охлаждающей жидкостью в рубашке охлаждения блока. Таким образом, достигается лучшее охлаждение. «Мокрые» гильзы легко заменить. Часто их применяют на сельхозтехнике, тягачах и другом спецтранспорте.

Гильзы

«Сухие» гильзы чаще всего несъемные и запрессованы в тело цилиндра, что обеспечивает цельность и жесткость всего блока. Но «сухие» гильзы хуже отводят тепло, чем «мокрые».

Расточка и гильзовка блока цилиндров

После появления дефектов и выработки на стенках применяют расточку цилиндров. Со стенок снимается металл определенной толщины, а затем устанавливаются другие ремонтные поршни и кольца под новый размер. Число расточек ограничено, так как объем постепенно увеличивается, а прочность снижается.

После максимального числа расточек применяют гильзовку. Это сложный процесс, который можно сделать только при наличии специального оборудования. «Мокрые» гильзы поменять намного легче, даже в полевых условиях. Если установлены «сухие» гильзы или это монолитный чугунный блок, то он растачивается под новые гильзы, которые запрессовываются с высокой точностью. Сам блок нагревается до 150-200 градусов, а новая гильза охлаждается. Так достигается наиболее плотная и точная посадка.

Головка блока цилиндров

Головка блока цилиндров устанавливается сверху блока и является, по сути, крышкой, которая его закрывает. Для изготовления ГБЦ применяются в основном алюминиевые сплавы. Крепится головка к блоку с помощью шпилек или болтов, которые затягиваются динамометрическим ключом в строгой последовательности, как указано в руководстве по ремонту конкретного автомобиля.

Читать еще:  Как заменить сальник

Головка блока цилиндров

Камеры сгорания образуются путем плотного прилегания ГБЦ к БЦ. Чтобы отработавшие газы не проникали между головкой и блоком цилиндров, устанавливается уплотнительная прокладка. Она основана на асбестографитовой основе и способна выдерживать рабочую температуру и давление.

ГБЦ в сборе состоит из следующих элементов:

  • корпус с камерами сгорания, патрубками, масляными и каналами системы охлаждения;
  • газораспределительный механизм (впускные и выпускные клапаны, коромысла и толкатели);
  • распределительные валы с приводом от коленвала;
  • отверстия для свечей зажигания;
  • впускные и выпускные коллекторы для подачи воздуха и отвода отработавших газов;
  • прокладка ГБЦ.

На современных двигателях клапаны ГРМ и распредвал находятся именно в головке блока. Но раньше были моторы с нижним распредвалом. В V-образных двигателях на каждый ряд цилиндров устанавливается отдельная головка блока.

В передней части ГБЦ находится цепной или ременный привод газораспределительного механизма. По обеим сторонам на фланце крепятся впускной и выпускной коллекторы. Также рядом расположены патрубки для подвода охлаждающей жидкости.

Клапанная крышка

Клапанная крышка закрывает ГБЦ и газораспределительный механизм. Она крепится к головке с помощью болтов. Между головкой и крышкой также устанавливается прокладка для плотного и герметичного соединения. Это нужно, чтобы масло в процессе работы не вытекало наружу, а внутрь не попадали грязь и пыль. Также на крышке располагается маслозаливная горловина.

Клапанная крышка Chevrolet Lacetti

Ранее крышки изготавливались из стали, но на современных двигателях отдают предпочтения алюминиевым или пластиковым. Это снижает уровень шума, повышает надежность и доступность детали.

Блок цилиндров и головка блока цилиндров составляют основу двигателя. Многое зависит от материалов и качества их изготовления. При правильной эксплуатации и своевременном обслуживании они прослужат очень долго.

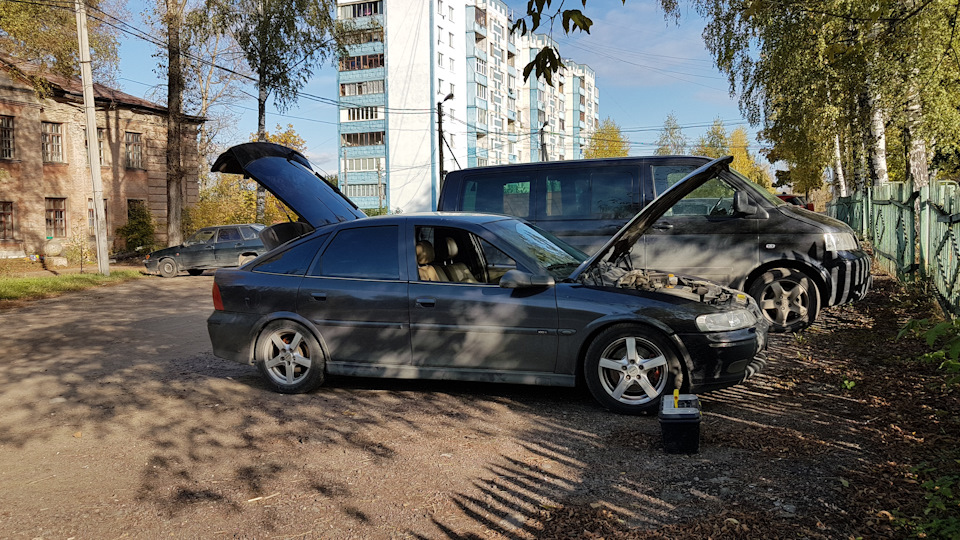

Opel Vectra Graphite II › Бортжурнал › Клапанная крышка головки блока цилиндров

Во время проведения ТО-2019.1, да и до него тоже, постоянно наблюдал запотевание клапанной крышки, но вот когда подняли машину, я вообще офигел от того, что весь двигатель был в масле. А я то думаю, куда у меня масло девается то, после того, как сделали ГБЦ. Потеющая клапанная крышка давно уже достаёт меня, но в очередной раз заниматься герметиконаносительством…

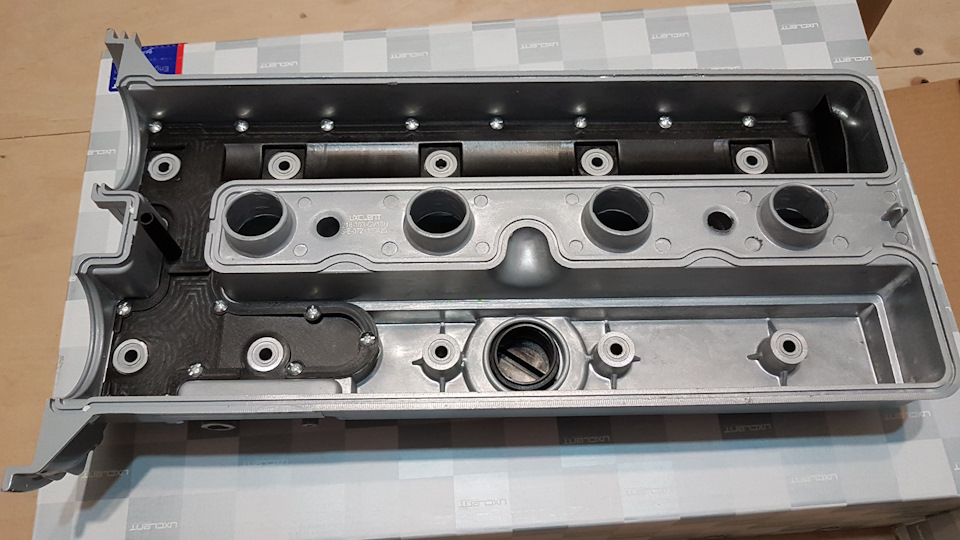

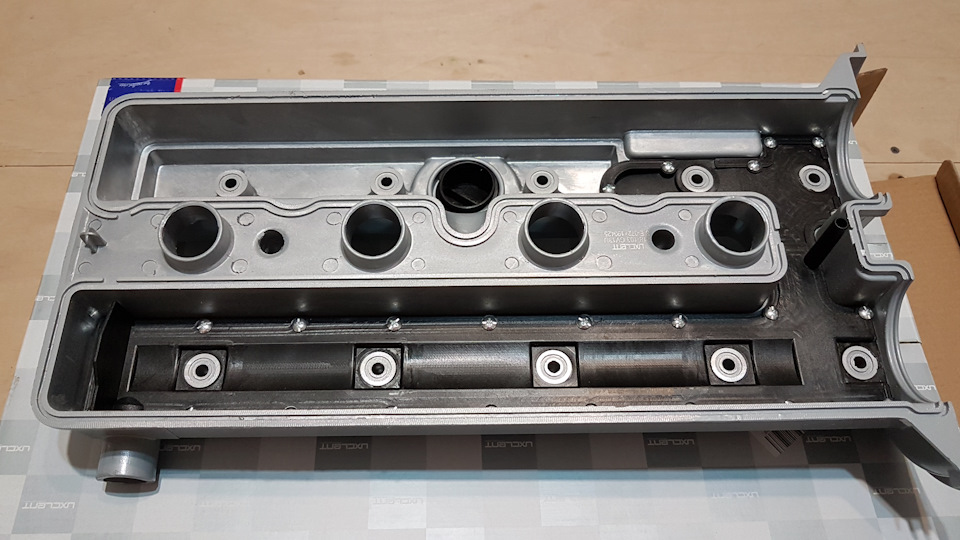

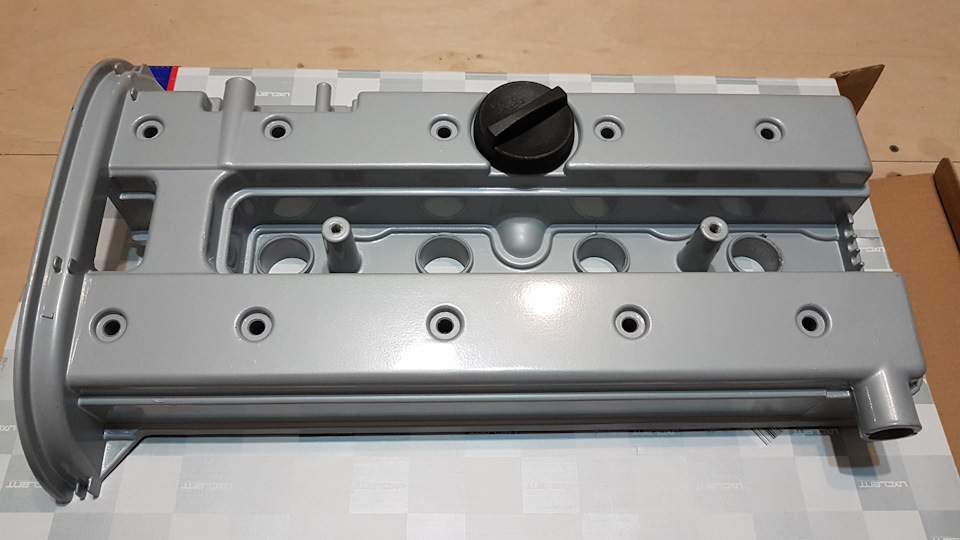

В общем, на а…то нашёл объявление о продаже алюминиевой клапанной крышки ГБЦ GM 92062396, меня направили с доски на соответствующий сайт, где я уже оформил заявку, оставалось только оплатить 4 299 ₽ за неё и сколько то там доставки, но я решил в последний момент ещё раз пробежаться от драйву и поспрашивать как там себя ведут эти крышки. А там я наткнулся на комментарий Виктора@ WolfZaharov , где он даёт другой номерок на эту клапанную крышку — UXCLENT 218103CV13. По фотографиям похоже, что это одно и то же, что мне предлагают приобрести под видом GM 92062396 за 4 299 ₽, вот только в привычном мне интернет-магазине за эту крышку просят уже 2 936 ₽ и доставка на след день. Естественно я пошёл в свой инет-магазин, где, кстати, сразу же и топливный бак прикупил. В той же записи нашёл номерок резиновой прокладки — Dominant GM920068243S — 1 037 ₽. В описании прям так и значится на сайте — прокладка клапанной крышки только для алюминевых. Насколько я понял, та прокладка, что идёт в комплекте с крышкой, она силиконовая и не держит, поэтому сразу и взял резиновую.

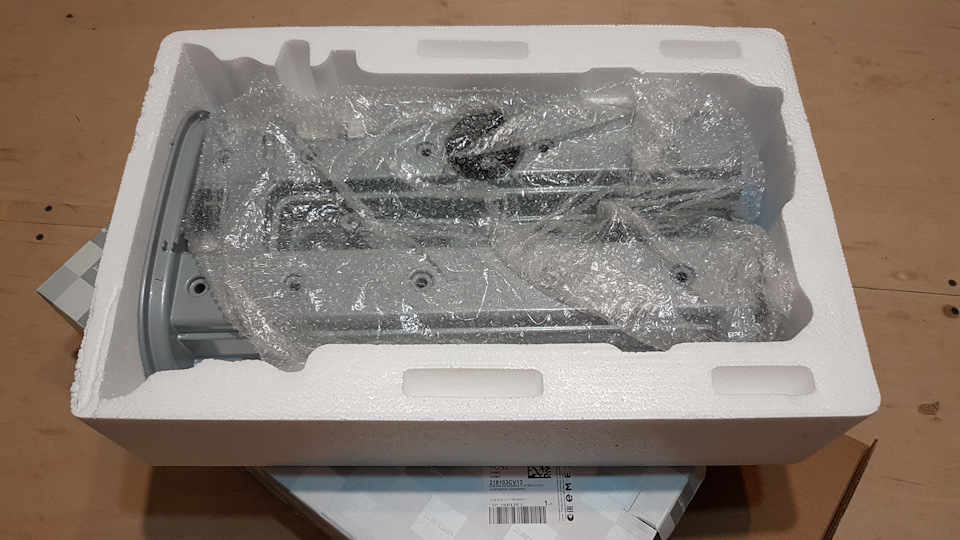

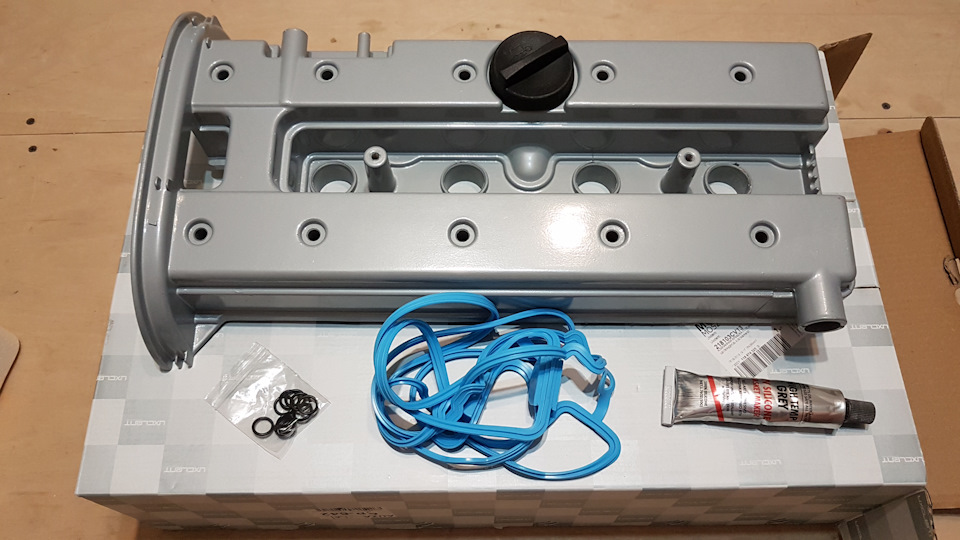

Крышка приходит вот в такой красивой упаковке, в пенопласте. В комплекте идёт:
— клапанная крышка;

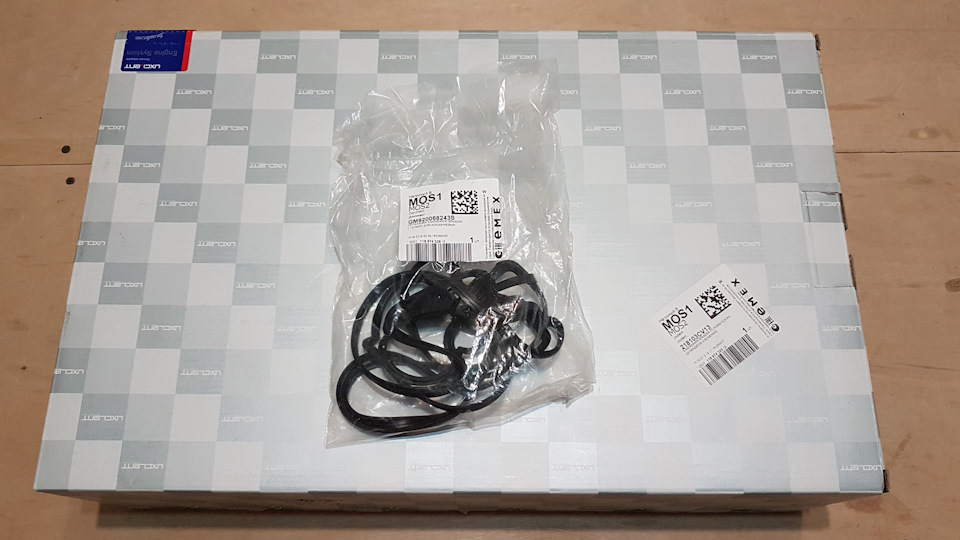

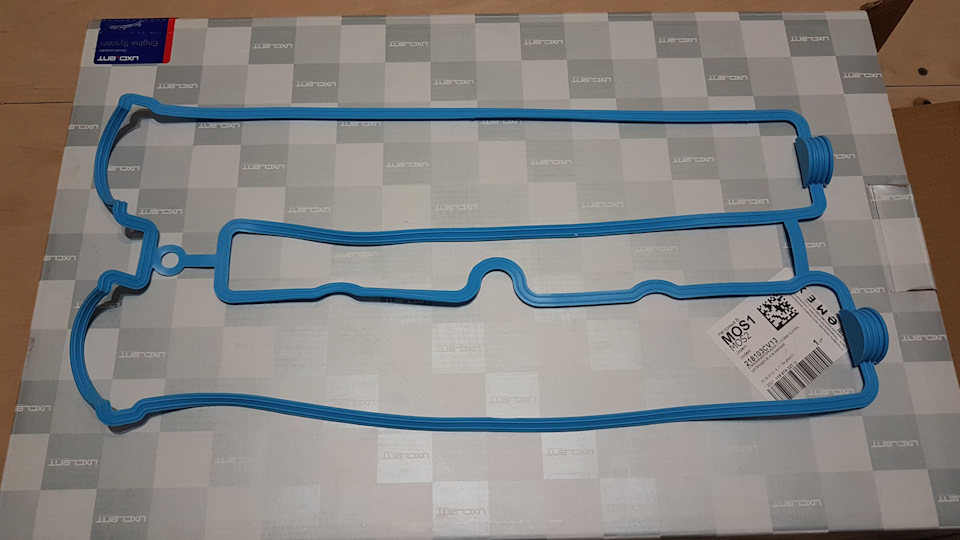

— прокладка силиконовая;
— колечки резиновые под болтики;
— герметик;
— крышка маслозаливной горловины. Крышка тут своя, поэтому штатная не подходит.

Поменять крышку, в моём случае, это пол беды. Основная загвоздка у меня в том, что сорваны 2 резьбы в бугелях, в которые вкручиваются болты, прижимающие крышку. Во время ТО-2019.1 хотел же свечи поменять, а там в колодцах масло полно. Решил подтянуть болтики, а подтягивать то уже и нечего. Я слышал от Серёги, что у него возникли проблемы с резьбами, он даже пытался проволокой там сделать попытку удержания, но я всё это сорвал так, что болты у меня от руки крутились… Надо что-то придумывать!

Вариантов решения проблемы бегло оказалось несколько:
— перенарезка резьбы с М6 на М8 и вкручивание шпилек, которые с одного конца М8, с другого М6;
— перенарезка резьмы с М6 на М10 и вкручивание футорки;

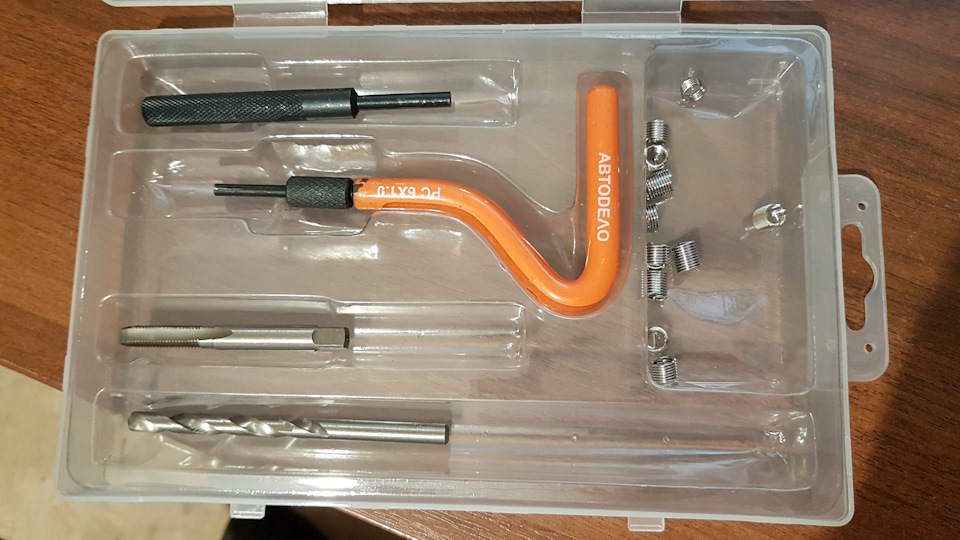

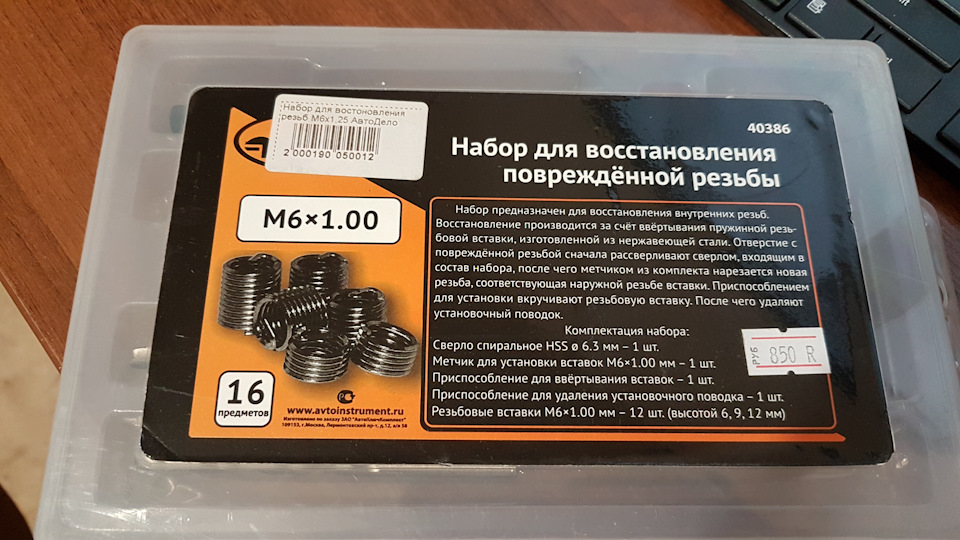

— перенарезка резьбы под ремонтную вставку из пружинки.

Первый вариант, как по мне, самый правильный! Мы просто в люминий вкручиваем шпильки и последующие вращательные нагрузки на резьбу при затягивании уже переносятся на гайку, но… получается, что надо уходить от штатных болтов на какие-то гайки, а 2 шпильки не поставишь, соответственно надо все болты на шпильки менять. Второй вариант как раз подходит для того, чтобы оставить родные болты с их М6х1 — просто делаем отверстие в бугеле под М10 — как раз такой размер у предлагаемых для ремонта футорок, но… мяса вокруг остаётся значительно меньше на бугеле. Так я пришёл к третьему варианту, который мне изначально не очень то и нравился — взять набор для восстановления резьб на основе ремонтных вставок пружинных. Этот вариант стал предпочтительным ещё потому, что мне на глаза попался кааак раз такой комплект в местном строительном магазине:

Какое-то время я переживал, как мне всё это делать, т.к. своего гаража нет, а лето уже закончилось. Спросил на сервисе, где делали мне ТО-2019.2 и предыдущие работы — мастер там заменжевался… Позвонил в сервис, где корсу обслуживаем — там сразу сказали, что подобными восстановлениями не занимаются и даже если восстановлю где-то резьбу, то никаких гарантий на работы они не дадут. Ну логично, конечно, не меня интересовала сама работа, а гарантии… В общем, проснувшись однажды в районе обеда — отпуск у меня — я обнаружил за окном отличную солнечную погоду. Собрал все монатки и побежал самостоятельно всё делать.

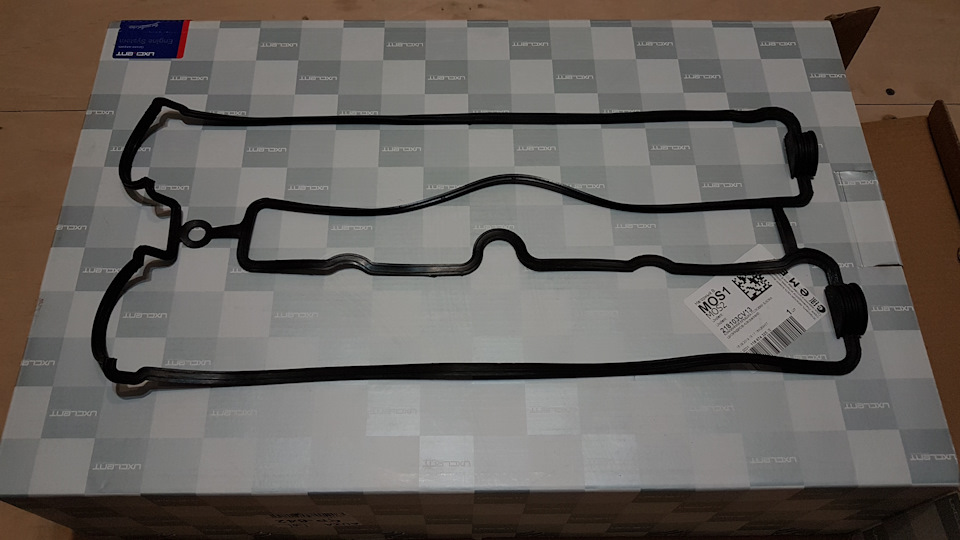

Разбирается то всё не долго! За год резиновая прокладка под клапанной крышкой стала дубовой. Да, там везде был герметик, но, видимо, это никак не помогало, что ссалось там всё усиленно по всему периметру. Самая длительная процедура — это отшкрёбывание старого герметика! Это же надо и отдирать, и поверхности не царапать.

Что такое ГБЦ в автомобиле

С некоторых пор в технической литературе стала употребляться аббревиатура ГБЦ. Что это такое в машине, знают далеко не все водители, особенно начинающие. И лишь при расшифровке становится понятна суть данного сокращения.

Читать еще:  Помпа грм что это

Что такое ГБЦ, где она находится и зачем нужна в машине

ГБЦ — это Головка Блока Цилиндров (или в обиходе просто «головка») в ДВС (двигателях внутреннего сгорания). Она находится на поверхности двигателя и запирает камеры сгорания цилиндров, которые являются главной конструктивной частью любого силового агрегата. Другими словами, головка фактически является крышкой, покрывающей блок.

Без наличия плотно прикреплённой к его корпусу верхушки не будет обеспечиваться необходимая компрессия, а, следовательно, двигатель не сможет нормально функционировать. Таким образом, движение автомобиля станет невозможным.

Устройство головки блока цилиднров и её особенности

В зависимости от тактности, принципа воспламенения, схем газораспределения и охлаждения головка может иметь разнообразные типы конструкций. Однако основной набор деталей головки — клапаны, снабжённые пружинами, форсунки, а также свечи зажигания — практически неизменен.

Объёмистые дизеля традиционно оборудуют литыми чугунными головками, которые долгое время исправно и незаменимо служат в этом качестве. Они эксплуатируются в тяжёлых условиях, и с целью придания надёжности клапанные сёдла запрессовывают с предварительным охлаждением в парах жидкого азота. Втулки клапанов и вихрекамеры вставляют с натягом.

Для маломощных бензиновых «движков» выпускают алюминиевые головки, изготавливаемые путём литья под давлением или в кокиль с дальнейшей доводкой пустот (в головке предусмотрены водяные, газовые ходы, каналы для смазки, а также сквозные отверстия под крепёж).

Крепится головка стальными шпильками с гайками либо болтами с затяжкой по предписываемой производителем технологии. В инструкции подробно указываются последовательность, усилие затяжки, угловые довороты и пр. Это требуется для сохранности соединения в случае просадки стыкового уплотнения.

Видео: устройство головки блока цилидров

Для того, чтобы внутренняя полость разъёмного цилиндра ДВС представляла собой герметично изолированное пространство, стык головки и блока уплотняется специальной прокладкой. Только в этом случае возможен запуск мотора и его надлежащая работа.

Несоблюдение толщины паронитовой или металлоасбестовой прокладки, или её просадка вследствие брака чреваты разгерметизацией камер сгорания и выходом двигателя из строя. Для придания уплотнению должной жёсткости и для обеспечения безопасного прижима чугунные головки дизельных моторов монтируют на мягких стальных прокладках.

Стоит обратить внимание, что толщина прокладки определяется согласно величине вылета поршней. В случае, когда расчётные показатели окажутся меньше номинальных значений, двигатель «застучит», когда больше — произойдёт потеря мощности и интенсивное образование копоти вследствие неполного сгорания топлива. Пары выпускных и впускных каналов ведут в обособленную камеру сгорания. Каждый из каналов упирается в седло, запрессованное в головку блока цилиндров, которая является местом:

  • размещения натяжителя цепи и привода распределительного вала в отдельной полости спереди ГБЦ;
  • установки газораспределительного механизма (ГРМ);
  • расположения маслозаливной горловины.

Правила эксплуатации, возможные неисправности и проблемы

ГБЦ — достаточно уязвимый функциональный узел, подверженный воздействию комплекса негативных факторов. Поэтому не исключены и вполне вероятны:

  1. Срыв резьбовых соединений (под свечи или шпильки), трещины с внешней стороны корпуса. Трещины образуются вследствие неграмотной затяжки креплений, а дефекты резьбы чаще всего оказываются скрытым заводским браком.
  2. Искривления плоскости стыка, коррозия поверхности и ослабление креплений. Возникают из-за длительной работы, перегрева двигателя, некачественной охлаждающей жидкости.
  3. Образование межседельных трещин и выпадение клапанных сёдел. Причины — низкокачественное горючее, истекающий ресурс оборудования, плохо отрегулированное зажигание.
  4. Износ группы толкателей и распределительного вала.
  5. Отказ клапанных направляющих втулок. Причина — значительный пробег, некондиционная смазка.

В случае прорыва газов головку чаще всего фрезеруют. При срыве свечной резьбы устанавливают «ввёртыш», система креплений подлежит замене.

Распространение межседельных трещин способствует утечке отработанных газов в охлаждающую рубашку и заклиниванию поршней. В этом случае головку можно заменить; по крайней мере, трещины допускается заварить с соблюдением технологии.

Падение масляного давления свидетельствует о проблемах с распределительным валом. Диаметр постелей распредвала восстанавливают посредством вставки дюралюминиевых либо латунных втулок (как правило, в качестве развёртки применяется прежний распредвал с фрезерными зубцами).

Кроме того, делают ремонт невозможным значительная коррозия, а также повреждения от детонации. Выпавшее седло путём охлаждения в парах жидкого азота меняют на новое, либо на аналогичное, высверленное с другой головки.

Техническое обслуживание и диагностика ГБЦ

Даже тем автовладельцам, кто ездит на небольшие расстояния, необходима периодическая профилактика клапанов и их сальников, а также уплотнительных прокладок. Что уж говорить о любителях агрессивной манеры езды!

Особенно проблемной считается прокладка головки блока цилиндров. При её износе происходит утечка рабочих жидкостей и их смешивание. Попадание антифриза в смазку вызывает нежелательную химическую реакцию. Со временем это ведёт к постепенному, но тотальному разрушению силовой установки. Основной тревожный сигнал подаёт датчик температуры, сигнализирующий о парообразовании в системе охлаждения мотора.

Видео: признаки и последствия пробития прокладки гбц

Приблизительная оценка ситуации возможна после снятия свечей зажигания, но так или иначе, визит по данному поводу в специализированную мастерскую не помешает. И не столько из-за того, что там работает подготовленный персонал, сколько потому, что на СТО имеется современная диагностическая аппаратура, без которой сегодня при ремонте автомобиля невозможно обойтись.

Устройство блока и головки блока цилиндров двигателя

Блок цилиндров (БЦ) и головка блока цилиндров (ГБЦ) двигателя являются основными частями любого ДВС. В них находятся механизмы и узлы, обеспечивающие работу мотора. При работе БЦ и ГБЦ подвергаются серьезным нагрузкам и перепадам температур, поэтому очень важны материалы и качество их изготовления. Также важным фактором является точность и степень механической обработки.

Блок цилиндров

Блок цилиндров или шорт-блок является самой большой частью двигателя. Остальные элементы, так или иначе, крепятся к нему. В верхней части БЦ находятся колодцы цилиндров. Вокруг них выполнены полости для жидкостного охлаждения (рубашка охлаждения). В нижней части, которая называется картером, располагается коленчатый вал, к которому крепятся шатуны и поршни. То есть блок является местом расположения всего кривошипно-шатунного механизма. Также в нем выполнены каналы системы смазки.

Блок цилиндров двигателя V8

БЦ изготавливают цельной деталью при помощи литья. В качестве основного материала для изготовления служит чугун или алюминиевые сплавы. БЦ из алюминиевых сплавов значительно легче по весу, но проигрывает в прочности и цене. Чугун доступнее и прочнее.

Цилиндры и хонингование

Рабочие цилиндры могут быть выполнены непосредственно как часть блока, а могут применяться гильзы. На поверхность цилиндров наносится специальный никелькремниевый сплав — никасил. Это очень прочный материал, защищающий кольца поршня от трения. Поверхность полируется до зеркала, чтобы свести к минимуму трение в условиях ограниченного поступления масла.

Хон цилиндра

Для улучшения смазки внутренней поверхности цилиндров применяют хонингование. Хон наносится специальным инструментом с головкой и абразивными брусками. В итоге на поверхности образуется выгравированная сетка. В ее желобках лучше удерживается масло. На внутренних стенках с хоном образуется масляная пленка, в результате чего значительно снижается трение и повышается ресурс деталей. Повторное хонингование, как правило, делается во время расточки двигателя или замены гильз.

Читать еще:  Прокладка гбц что такое

Гильзы

Гильзы применяются в блоках из алюминиевых сплавов, так как алюминий менее стоек к нагрузкам и тяжелым температурным режимам, в отличие от чугуна. Они бывают съемными и несъемными. Последние выполняются путем запрессовки в блок. Также гильзы делят на «мокрые» и «сухие». «Мокрыми» называют гильзы, которые непосредственно соприкасаются своими стенками с охлаждающей жидкостью в рубашке охлаждения блока. Таким образом, достигается лучшее охлаждение. «Мокрые» гильзы легко заменить. Часто их применяют на сельхозтехнике, тягачах и другом спецтранспорте.

Гильзы

«Сухие» гильзы чаще всего несъемные и запрессованы в тело цилиндра, что обеспечивает цельность и жесткость всего блока. Но «сухие» гильзы хуже отводят тепло, чем «мокрые».

Расточка и гильзовка блока цилиндров

После появления дефектов и выработки на стенках применяют расточку цилиндров. Со стенок снимается металл определенной толщины, а затем устанавливаются другие ремонтные поршни и кольца под новый размер. Число расточек ограничено, так как объем постепенно увеличивается, а прочность снижается.

После максимального числа расточек применяют гильзовку. Это сложный процесс, который можно сделать только при наличии специального оборудования. «Мокрые» гильзы поменять намного легче, даже в полевых условиях. Если установлены «сухие» гильзы или это монолитный чугунный блок, то он растачивается под новые гильзы, которые запрессовываются с высокой точностью. Сам блок нагревается до 150-200 градусов, а новая гильза охлаждается. Так достигается наиболее плотная и точная посадка.

Головка блока цилиндров

Головка блока цилиндров устанавливается сверху блока и является, по сути, крышкой, которая его закрывает. Для изготовления ГБЦ применяются в основном алюминиевые сплавы. Крепится головка к блоку с помощью шпилек или болтов, которые затягиваются динамометрическим ключом в строгой последовательности, как указано в руководстве по ремонту конкретного автомобиля.

Головка блока цилиндров

Камеры сгорания образуются путем плотного прилегания ГБЦ к БЦ. Чтобы отработавшие газы не проникали между головкой и блоком цилиндров, устанавливается уплотнительная прокладка. Она основана на асбестографитовой основе и способна выдерживать рабочую температуру и давление.

ГБЦ в сборе состоит из следующих элементов:

  • корпус с камерами сгорания, патрубками, масляными и каналами системы охлаждения;
  • газораспределительный механизм (впускные и выпускные клапаны, коромысла и толкатели);
  • распределительные валы с приводом от коленвала;
  • отверстия для свечей зажигания;
  • впускные и выпускные коллекторы для подачи воздуха и отвода отработавших газов;
  • прокладка ГБЦ.

На современных двигателях клапаны ГРМ и распредвал находятся именно в головке блока. Но раньше были моторы с нижним распредвалом. В V-образных двигателях на каждый ряд цилиндров устанавливается отдельная головка блока.

В передней части ГБЦ находится цепной или ременный привод газораспределительного механизма. По обеим сторонам на фланце крепятся впускной и выпускной коллекторы. Также рядом расположены патрубки для подвода охлаждающей жидкости.

Клапанная крышка

Клапанная крышка закрывает ГБЦ и газораспределительный механизм. Она крепится к головке с помощью болтов. Между головкой и крышкой также устанавливается прокладка для плотного и герметичного соединения. Это нужно, чтобы масло в процессе работы не вытекало наружу, а внутрь не попадали грязь и пыль. Также на крышке располагается маслозаливная горловина.

Клапанная крышка Chevrolet Lacetti

Ранее крышки изготавливались из стали, но на современных двигателях отдают предпочтения алюминиевым или пластиковым. Это снижает уровень шума, повышает надежность и доступность детали.

Блок цилиндров и головка блока цилиндров составляют основу двигателя. Многое зависит от материалов и качества их изготовления. При правильной эксплуатации и своевременном обслуживании они прослужат очень долго.

Головка блока цилиндров двигателя: всё про неё здесь

Головка блока цилиндров является составной и неотъемлемой частью блока цилиндров. ГБЦ крепится сверху блока цилиндров, и в принципе, выполняет ведущую роль во всем двигателе автомобиля.

Какую задачу выполняет головка блока цилиндров

Без лишнего пафоса и преувеличения можно сказать, что основную. Об этом можно судить по тем механизмам и деталям двигателя, которые размещает в себе головка блока цилиндров.

  • Камера сгорания.
  • Место для ГРМ (газораспределительный механизм).
  • Рубашка охлаждения.
  • Места для форсунок либо свечей зажигания.
  • Смазочные каналы.
  • Впускные и выпускные клапаны.

Выполняется головка блока цилиндров двигателя из алюминиевого сплава, и крепится к блоку цилиндров специальными болтами. К раскрутке и затяжке болтов ГБЦ существуют определенные требования, так как от правильности соблюдения технологии зависит герметичность соединения ГБЦ и блока.

С учетом того, что ремонт ГБЦ зачастую выполняется в гаражных условиях своими руками, нужно знать, что слабая затяжка болтов крепления ГБЦ приводит к пробою прокладки, что чревато не только потерей масла и охлаждающей жидкости, но и приводит к снижению компрессии в цилиндрах двигателя.

А слишком большое усилие при затяжке ГБЦ может вызвать деформацию корпуса головки, и тогда придётся восстанавливать плоскость ГБЦ.

Основные требования к затяжке болтов ГБЦ, это соблюдение схемы затяжки, технологии и момента затяжки болтов. Как правило, для каждого типа двигателей существуют свои параметры затяжки, которых нужно строго придерживаться.

Размещение цепного привода распредвала и натяжителя цепи, предусмотрено в специальной полости в передней части головки блока цилиндров.

Для свечей зажигания выполняются резьбовые соединения в необходимом количестве. Справа ГБЦ выполняются резьбовые отверстия для шпилек крепления коллекторов: выпускного и впускного.

Для таких деталей, как корпуса подшипников распредвала, втулок опор рычагов, опорных шайб клапанных пружин и направляющих втулок клапанов сверху головка блока цилиндров имеет отверстия и площадки.

В месте соединения блока цилиндров и головки блока цилиндров двигателя устанавливается металлоасбестовая прокладка.

Для однорядных двигателей предусматривается одна, общая головка блока цилиндров, для многорядных ГБЦ по количеству рядов.

Сверху ГБЦ закрывает крышка головки блока цилиндров укомплектованная резиновой прокладкой.

Ремонтопригодность головки блока цилиндров

Определённую часть работ по замене или ремонту деталей ГБЦ, можно производить без съёма головки. Снимается крышка ГБЦ и производится регулировка клапанов замена колпачков и т.д.

Головку блока цилиндров демонтируют в том случае, когда работы не требуют снятия с автомобиля всего двигателя: замена направляющих втулок клапанов, удаление нагара, замена шпилек подшипников, притирка клапанов и т.д. В случае если требуется расточка блока или гильзование, то двигатель демонтируется полностью.

Все ремонтные работы головки блока цилиндров двигателя обязаны выполнятся в строгом соответствии с инструкциями производителя. Самодеятельность может обойтись выходом из строя всего двигателя.

Направляющие втулки клапанов и сёдла должны вставляться в нагретую ГБЦ в охлаждённом виде. Это позволяет, после выравнивания температур, обеспечить качественное натяжение в соединении.

В головке блока цилиндров двигателя предусматривается возможность заменить биметаллические втулки вала привода масляного насоса. Замена производится способом выпрессовки старых втулок и установки новых.

Удачи вам в практическом постижении устройства головки блока цилиндров.
