Ось сателлитов дифференциала

Swink › Блог › Дифференциал

Главная передача предназначена для увеличения крутящего момента, передаваемого к ведущим колесам. Устройство ее, на первый взгляд, весьма просто — две шестерни. Одна, размером поменьше, является ведущей, вторая, побольше — ведомой. Но от конструкции главной передачи во многом зависят тягово-скоростные характеристики автомобиля и расход топлива.

На заднеприводных автомобилях применяется гипоидная главная передача, так как крутящий момент нужно передать на ведущие колеса под углом 90 градусов. Почему применяется более сложная в изготовлении гипоидная передача, а не простая коническая? Да потому что у конической передачи ее простота является единственным преимуществом. А недостатков больше: шумность, низкая несущая способность, высокое расположение карданного вала (а, следовательно, и трансмиссионного туннеля в кузове автомобиля). В гипоидной передаче ось ведущей шестерни смещена относительно оси ведомой на величину гипоидного смещения. Поэтому карданный вал располагается ниже, что позволяет уменьшить высоту трансмиссионного туннеля. При этом снижается центр тяжести автомобиля, тем самым улучшая его устойчивость.
Зубья шестерен выполняются косыми или криволинейными. Благодаря тому, что в гипоидной передаче одновременно находится в зацеплении больше зубьев, чем в конической, обеспечивается ее плавная и бесшумная работа, повышается нагрузочная способность. Однако, из-за более плотного прилегания зубьев увеличивается опасность заклинивания, особенно при изменении направления вращения. Поэтому гипоидные передачи требуют высокой точности регулировки и применения специального трансмиссионного масла. В масла для гипоидных передач добавляются противоизносные и противозадирные присадки.

В переднеприводных автомобилях, где нет необходимости изменять направление передаваемого момента, в главной передаче применяются простые цилиндрические шестерни. Конструктивно главная передача устанавливается в общем картере с коробкой передач. Цилиндрические передачи просты в изготовлении, недороги, опасность задиров низка. Поэтому для их смазки в большинстве случаев применяется не специальное трансмиссионное масло, а моторное.

Как влияет передаточное число главной пары на тягово-динамические характеристики? Чем оно выше, тем быстрее происходит разгон, но максимальная скорость ниже. И, наоборот, с уменьшением передаточного числа автомобиль разгоняется медленнее, но достигает большей максимальной скорости. Значение передаточного числа для конкретной модели автомобиля подбирается с учетом характеристик двигателя, размера колес, возможностей тормозной системы.

Дифференциал — это механизм, позволяющий (при необходимости) ведущим колесам автомобиля вращаться с разными скоростями. Для чего это нужно? При движении по прямой колеса проходят одинаковый путь, в повороте же внешнее колесо проходит путь больший, чем внутреннее колесо. Поэтому, чтобы «успеть» за автомобилем, внешнее колесо должно вращаться быстрее.

Устройство дифференциала несложное — корпус, ось сателлитов и два сателлита (шестерни). Корпус крепится к ведомой шестерне главной пары и вращается вместе с ней. Сателлиты входят в зацепление с шестернями полуосей, которые непосредственно вращают колеса.

В такой конструкции сателлиты передают больший крутящий момент на ту полуось, которая оказывает меньшее сопротивление вращению. То есть, с большей скоростью будет вращаться колесо, которое дифференциалу легче раскрутить. При движение по прямой колеса нагружены одинаково, дифференциал делит крутящий момент поровну, сателлиты не вращаются вокруг своей оси. В повороте внутреннее колесо нагружено больше, внешнее — разгружается. Поэтому сателлиты начинают вращаться вокруг оси, подкручивая менее нагруженное колесо, увеличивая тем самым скорость его вращения.

Но такая особенность дифференциала иногда приводит к весьма неприятным последствиям. Если, например, одно из колес попадет на скользкую поверхность, дифференциал будет вращать только его, полностью игнорируя колесо, имеющее нормальный контакт с дорогой. То есть, автомобиль будет «буксовать».

Для борьбы с этим явлением применяются блокировки дифференциала. Способов блокировок придумано множество — от простых механических до изощренных электронных.
Дифференциал с полной блокировкой

Применяется во внедорожниках. В такой конструкции валы полуосей жестко соединяются между собой, вращаясь, таким образом, с равными скоростями. Блокировка включается водителем вручную перед преодолением труднопроходимого участка, после чего ее необходимо выключать во избежание перегрузок трансмиссии, повышенного износа шин и снижения управляемости автомобиля. При движении в обычных дорожных условиях полную блокировку применять, естественно, нельзя.
Дифференциал с частичной блокировкой

В таких дифференциалах блокировка включается автоматически, поэтому их еще называют самоблокирующимися. При этом усилие блокировки нарастает постепенно, пропорционально разнице в скорости вращения или величине крутящего момента. По конструкции самоблокирующиеся дифференциалы можно разделить на четыре вида: вязкостные, дисковые, винтовые, электронноуправляемые.

Вискомуфта (вязкостная муфта) представляет собой герметичный корпус, в котором размещены два пакета фрикционов. Пространство внутри корпуса заполнено силиконовой жидкостью, вязкость которой зависит от температуры. Один пакет фрикционов соединяется с корпусом дифференциала, второй — с одной из полуосей. В обычных условиях, когда полуоси вращаются с одинаковой скоростью, или с небольшой разницей, вискомуфта себя никак не проявляет. При пробуксовке одного из колес скорость вращения полуоси резко возрастает, жидкость при этом интенсивно нагревается, а ее вязкость повышается. В результате пакеты фрикционов «слипаются» — скорости валов выравниваются. При остывании вязкость снижается — валы снова вращаются независимо. Вискомуфта способна обеспечить лишь небольшой коэффициент блокировки, при длительной пробуксовке перегревается, срабатывает с запаздываниями (пока нагреется жидкость). Поэтому область ее применения — обычные городские автомобили, для преодоления бездорожья она не подходит.

Дисковые дифференциалы — это обычные дифференциалы, в которые дополнительно встраиваются один или два пакета фрикционов и распорная пружина, создающая преднатяг (сжатие пакетов). В пакете фрикционов часть дисков крепится к полуоси, вторая — к корпусу дифференциала. Когда колеса вращаются с одинаковыми скоростями, диски в пакете вращаются как одно целое. При разнице в скорости вращения между ними возникают силы трения, стремящиеся выровнять скорости. Таким образом осуществляется частичная блокировка дифференциала. Очевидны недостатки дисковой блокировки — постоянный, пусть даже и небольшой, момент трения, создаваемый преднатягом, ухудшает управляемость, быстрее изнашиваются шины, увеличивается расход топлива. Да и срок службы фрикционов сравнительно небольшой. По мере их износа снижается и степень блокировки, а после полного износа дифференциал работает уже как свободный. Отсюда вывод — чем чаще «буксуешь», тем быстрее «умирает» дифференциал. Дисковые дифференциалы требуют применения специального трансмиссионного масла.

Усилием преднатяга определяется степень блокировки и минимальный крутящий момент, передаваемый на колесо в любых дорожных условиях. Регулируя степень преднатяга подбирают нужный компромисс между проходимостью и управляемостью. Дисковые дифференциалы с малым преднатягом используются на обычных, дорожных автомобилях, с большим — на спортивных.

Более «продвинутой» версией дискового дифференциал является героторный дифференциал. В нем шестеренчатый масляный насос приводит в действие поршень, который сжимает пакет фрикционов. А производительность насоса зависит от разницы в скорости вращения полуосей. Чем больше эта разница — тем сильнее усилие сжатия, а, соответственно, и степень блокировки.

Червячные дифференциалы — используют для блокировки свойства червячных передач. Самыми распространенными являются дифференциалы Торсен и Квайф. Червячная передача состоит из червяка и червячного колеса. Червяк (сателлит) является ведущим звеном, колесо (шестерня полуоси) — ведомым. КПД передачи при прямом вращении намного больше, чем при обратном, и зависит от угла наклона витков червяка. Говоря проще, червяк легко вращает колесо, колесо же с трудом вращает червяк. При определенном угле витка червяка обратная передача становится вообще невозможной — то есть, колесо не сможет вращать червяк (происходит самоторможение). Таким образом, подбирая угол наклона витков червяка, регулируют степень блокировки дифференциала Торсен. Блокирующие свойства Торсена зависят также и от величины передаваемого крутящего момента. Существует три типа дифференциала Торсен. Типы Т1 и Т2 отличаются формой сателлитов и используются в качестве межколесных. Торсен Т3 используется в полноприводных автомобилях в качестве межосевого дифференциала.

В дифференциале «Квайф» сателлиты не посажены на оси, а свободно расположены в гнездах корпуса. При возникновении разницы в скорости вращения полуосей сателлиты, блокируясь, сдвигаются в гнездах и прижимаются к корпусу. Возникающая при этом сила трения пропорциональна разнице скоростей вращения. Степень блокировки регулируют, подбирая сателлиты с различным углом наклона витков.

Червячные дифференциалы по сравнению с дисковыми отличаются большей надежностью и коэффициентом блокировки, меньше боятся пробуксовки (но длительные и частые пробуксовки все равно не рекомендуются). Однако такие дифференциалы, в отличие от дисковых и вискомуфты, совершенно беспомощны против диагонального вывешивания.

Электронноуправляемые дифференциалы. Электроника, активно внедряемая во все узлы и системы автомобиля, не обошла стороной и дифференциал. Типовая конструкция электронноуправляемого дифференциала напоминает устройство обычного дискового дифференциала, но сжатие фрикционов осуществляется гидро- либо электроприводом по команде блока управления. Таким образом можно регулировать степень блокировки в самых широких пределах — от 0 до 100%. Все зависит от заложенной в блок программы.

Казалось бы, идеал достигнут! Но, нет пытливые японцы пошли дальше и сконструировали активный дифференциал — самый совершенный на данный момент. Обычный электронноуправляемый дифференциал при пробуксовке только выравнивает скорости вращения полуосей. Активный же дифференциал может вращать полуоси с разными скоростями, в зависимости от дорожной ситуации. Например, в повороте добавить момент на внешнее разгруженное колесо, помогая автомобилю «довернуться».

Что такой дифференциал представляет собой конструктивно? Обычный свободный дифференциал дополнен двумя передачами — повышающей и понижающей. Включает передачи при помощи мокрых сцеплений блок управления. Величина передаваемого крутящего момента регулируется степенью сжатия сцеплений. Таким образом автомобиль с активным дифференциалом может и мастерски проходить крутые виражи, и на бездорожье не спасует. Другой вопрос, стоит ли овчинка выделки: цена дифференциала немаленькая. Поэтому и ограничивается его применение только мощными спортивными автомобилями.

Имитация блокировок. В последнее время большое распространение получили электронные системы, которые при возникновении пробуксовки подтормаживают буксующее колесо с помощью штатной тормозной системы, имитируя блокировку дифференциала. Для обычного городского автомобиля, не выезжающего на бездорожье — самое практичное решение. И на скользкой дороге поможет, и даже диагонального вывешивания не боится.

Преимущества и недостатки. Автомобиль с самоблокирующимся дифференциалом увеличивает тягу на колесах, тем самым повышая проходимость на бездорожье и на скользкой дороге (еще бы, а ради чего тогда было огород городить?). Также улучшается динамика разгона. Широко используются такие дифференциалы на мощных спортивных автомобилях и в тюнинге для более полной реализации мощности, прохождения поворотов в скольжении.
Но то, что хорошо для спортивного автомобиля, не всегда благо для обычного. Ведь самоблокирующийся дифференциал, повышая проходимость, ухудшает управляемость. Например, при разгоне на скользкой дороге автомобиль сложнее удержать на прямой. Если блокировки нет, автомобиль, проскальзывая, просто теряет ускорение. Если же срабатывает блокировка, небуксующее колесо (или колеса) продолжают толкать автомобиль вперед, тем самым уводя его с прямолинейной траектории.
Блокировки, установленные на передней оси, увеличивают недостаточную поворачиваемость (траектория в повороте стремится распрямиться), установленные в задней оси — повышают избыточную поворачиваемость (в повороте увеличивается склонность к заносу).
Самоблокирующиеся дифференциалы еще называют дифференциалами повышенного трения. А повышенное трение приводит к увеличенному расходу топлива, снижению срока службы шин и деталей трансмиссии.

Читать еще:  Как правильно хранить покрышки

Принцип работы автомобильного дифференциала

Крутящий момент, создаваемый двигателем внутреннего сгорания, передается колесам с помощью различных механизмов – валов, шлицевых и шестеренчатых передач, дифференциалов. Последние вызывают наибольший интерес у любителей экстремальной езды по бездорожью, поскольку принимают участие в распределении мощности. Многие автолюбители слабо представляют работу данного узла, поэтому стоит рассмотреть вопрос, что такое дифференциал в автомобиле, объяснить его устройство и принцип действия.

Назначение механизма

Чтобы понять роль дифференциала, применяющегося в транспортных средствах всех типов, нужно рассмотреть конструкцию обычного планетарного редуктора, передающего усилие от карданного вала двум полуосям. Алгоритм работы агрегата прост:

  1. Кардан вращает хвостовик с косозубой шестеренкой на конце.
  2. От хвостовика крутится большая планетарная шестерня, соединенная с двумя полуосями.
  3. Крутящий момент передается от планетарной шестерни полуосям и закрепленным на концах колесам.

Без дифференциала редуктор поровну распределяет крутящий момент на 2 оси, в результате колеса вертятся с одинаковой скоростью. Такое разделение вполне годится для прямолинейного движения, которое в реальности встречается довольно редко – даже при езде по ровным участкам трассы автомобиль отклоняется от прямой линии.

Чтобы машина идеально прошла поворот, колеса одного моста должны вращаться с разными скоростями, поскольку внешнее катится по более широкой дуге. Простой редуктор, обеспечивающий одинаковое вращение обеих полуосей, на повороте заставит одну шину скользить, вторую – буксовать, что заметно ухудшает маневренность авто.

Справка. Проблема весьма актуальна для внедорожников с постоянным полным приводом. В данном случае крутящий момент делится не только между колесами, но и между осями, вращающими редукторы переднего и заднего моста.

Совмещенный с планетарным редуктором дифференциал нужен для изменения угловых скоростей правого и левого колеса в зависимости от крутизны поворота. Механизм автоматически распределяет крутящий момент на полуоси, позволяя колесным покрышкам совершать разное число оборотов при движении автомобиля по дуге. Без дифференциала нормальная эксплуатация транспортного средства невозможна по таким причинам:

  • недостаточная управляемость;
  • быстрое истирание шин;
  • ускоренный износ деталей редуктора, валов и полуосей.

Как работает свободный дифференциал?

Механизмами данного типа оснащается подавляющее большинство машин с приводом на переднюю либо заднюю ось. В первом случае узел размещается внутри коробки передач, во втором является частью планетарного редуктора заднего моста.

Конструкция планетарной передачи подразумевает использование шестеренок конической формы. Существуют и другие разновидности автомобильных редукторов – цилиндрические, конусно-цилиндрические и червячные.

Устройство дифференциала свободного типа предусматривает совмещение с главной передачей. Механизм заднего моста включает следующие детали:

  • хвостовик с конической ведущей шестерней, соединенный с карданным валом;
  • ведомая планетарная шестеренка;
  • корпус ведомой шестерни оборудован двумя проушинами, куда вставляются оси сателлитов;
  • сателлитные шестеренки конической формы;
  • ведомые шестерни полуосей;
  • подшипники;
  • корпус редуктора.

В легковых авто устанавливается 2 сателлита, на грузовиках – четыре.

Изучить принцип работы свободного дифференциала предлагается на примере:

  1. Пока машина едет прямо, колеса крутятся с одинаковой скоростью. Хвостовик вращает «планетарку» вместе с закрепленными на ней сателлитами, причем последние остаются неподвижными и передают равный крутящий момент обеим осям за счет давления на зубья.
  2. Автомобиль входит в поворот. Крутящиеся вместе с большой шестерней сателлиты начинают вращаться вокруг собственной оси, причем в разные стороны.
  3. Мощность на валу делится не пополам, а в зависимости от крутизны дуги. Благодаря комбинированному вращению сателлитов полуоси и колеса совершают разное число оборотов, машина успешно преодолевает поворот без проскальзывания и пробуксовки резины.

Дифференциал получил название свободного, поскольку передает больший крутящий момент на колесо, которое вращается легче. Понятно, что на повороте шина внутри дуги сопротивляется вращению, поэтому дифференциал отдает больше мощности другой оси – противоположное колесо крутится быстрее.

Примечание. Полноприводные авто и внедорожники оснащаются тремя дифференциальными разделителями мощности – межосевым (ставится в раздаточной коробке) и двумя межколесными.

Свободный механизм решает главную проблему, но создает побочную. Когда одна покрышка начинает контактировать со скользким покрытием – льдом, укатанным снегом, грязью, начинается пробуксовка. Причина – дифференциальный механизм, отдающий максимум мощности в сторону наименьшего сопротивления. Для предотвращения подобных ситуаций на многих автомобилях задействована временная блокировка дифференциала.

Разновидности механизмов

Чтобы избавиться от пробуксовок на скользком дорожном покрытии либо в условиях бездорожья, производители комплектуют транспортные средства дифференциальными устройствами следующих конструкций:

  • механизм свободного типа с принудительной блокировкой от привода;
  • частично блокирующийся дифференциал повышенного сопротивления;
  • самоблокирующаяся червячная передача типа Torsen.

В первом варианте применяется рассмотренный выше шестеренчатый узел, дополнительно оснащенный блокировочным устройством. Система функционирует просто: в случае необходимости водитель активирует привод, фиксирующий сателлиты в неподвижном состоянии. Крутящий момент начинает делиться ровно пополам, оси вращаются с одинаковой скоростью и транспортное средство успешно преодолевает проблемное место.

Принудительная блокировка межосевого дифференциала включается с помощью различных приводов:

  • механический – от рычага раздаточной коробки;
  • электрический;
  • пневматический;
  • гидравлический.

Аналогичные приводные элементы применяются для остановки и удержания сателлитов переднего либо заднего моста.

Автомобили дорогой комплектации производители оснащают антипробуксовочной системой. Она «обманывает» дифференциальное устройство другим способом: по сигналу датчика, фиксирующего быстрое вращение одного колеса, электроника отдает команду его притормозить. Тогда сателлитные шестеренки начинают передавать больше мощности на другую ось и авто прекращает «грестись» на месте.

Устройство повышенного сопротивления

Помимо сателлитов, ведущих и ведомых шестерен, дифференциал повышенного трения включает такие элементы:

  • корпус, жестко прикрепленный к планетарной шестеренке;
  • пакет фрикционных дисков, установленных на каждой полуоси;
  • стальные диски, чьи выступы зафиксированы в корпусе;
  • распорная пружина, вставленная между коническими шестернями полуосей.

Стальные и фрикционные диски (похожие применяются в сцеплении) установлены поочередно, первые вращаются вместе с корпусом, вторые – с осями. Конусообразная шестеренка надета на шлицы оси и способна смещаться на определенное расстояние. Пружина поддавливает 2 противоположных осевых шестерни.

Частичная блокировка дифференциала происходит следующим образом:

  1. На прямолинейном сухом участке дороги сателлиты неподвижны, а диски вращаются друг относительно друга.
  2. При попадании одной шины на скользкий участок начинается пробуксовка. Благодаря конусной форме зубьев шестеренки со стороны остановившегося колеса начнут взаимно отталкиваться.
  3. Шестерня полуоси сдвинется и сожмет пакет дисков. Возникнет сила трения, заставляющая ось вращаться вместе с корпусом напрямую от «планетарки» в обход сателлитов.

Подобное устройство самостоятельно регулирует степень блокировки – чем медленнее крутится покрышка с хорошим сцеплением, тем сильнее сжимаются диски и подается больше крутящего момента.

Самоблокирующиеся передачи Torsen

Принцип работы данных механизмов базируется на одной особенности червячной пары: шестеренка способна передавать вращение сателлиту, но обратное действие невозможно. Все шестерни, включая сателлитные, сделаны в виде цилиндров с косыми дугообразными зубьями. Всего в механизме применяется 3 пары червячных сателлитов, установленных вокруг шестеренок полуосей.

Самоблокирующийся дифференциал работает так:

  1. Во время прямолинейного движения червячные сателлиты ведут себя аналогично конусным – не крутятся сами, но вращают оси от главной передачи.
  2. На повороте число оборотов одной полуоси вырастет и она придаст вращение парам сателлитов – мощность начнет распределяться по-разному.
  3. Поскольку каждая пара сателлитов связана между собой прямозубой передачей, пробуксовка одного колеса исключается. Ось способна крутить свой сателлит, тот вращает соседний, который уже не может поворачивать вторую полуось. Механизм блокируется автоматически.

Устройство Torsen – самое надежное и передовое, но слишком дорогое, поэтому ставится на машины максимальной комплектации. В остальных применяются более доступные механизмы повышенного трения.

В среде любителей экстремальной езды по бездорожью известен простейший способ избежать пробуксовок – блокировка заднего дифференциала с помощью сварки. Сателлиты намертво привариваются к осям и всегда находятся в неподвижном состоянии. Правда, подобные автомобили предназначены только для езды по грунту и снегу – эксплуатировать их на твердом покрытии чересчур неудобно и дорого.

Коробка дифференциала – проблемы, ремонт, обслуживание

Дифференциал коробки передач – это тип механического редуктора, который передает вращение от карданного вала на полуоси. Данное приспособление позволяет колесам крутиться с разной скоростью, когда автомобиль движется в повороте. У машин с задним приводом этот узел располагается в картере ведущего моста, а у полноприводных – в раздатке.

Зачем нужен дифференциал раздаточных коробок или мостов

Рассмотрим механику движения автомобиля в повороте. Движущееся по внешней дуге виража колесо проходит большее расстояние, чем то, что катится по внутренней стороне. Например, при повороте направо, левый диск вращается быстрее, чем правый, так как ему приходится преодолевать большее расстояние.

Коробка дифференциала призвана решить эту проблему. При движении на высоких скоростях хорошая управляемость – залог безопасности водителя и пассажиров. Если не обеспечить меньшую скорость вращения колеса, находящегося с внутренней стороны поворота, покрышка будет пробуксовывать. Этот фактор не только ускоряет износ авторезины, но и затрудняет управление транспортным средством.

Распределение крутящего момента дифференциалом при движении прямо

Устройство коробки дифференциала

Полуоси (5) имеют на концах обращенных друг к другу конические шестерни (3). Такие же шестерни (4), но меньшего диаметра (сателлиты), установлены между ними в коробке дифференциала. Когда на одно колесо начинают действовать силы торможения, его вращение замедляется. Второй диск продолжает вращаться с той же скоростью. Если бы колесная пара была жестко соединена, на ось бы действовали большие силы скручивания.

Читать еще:  Инжектор как выглядит

Здесь и начинают действовать сателлиты. Они просто прокручиваются, позволяя одной полуоси вращаться относительно другой. Механизм действует одинаково, независимо от того находится ли дифференциал в раздаточной коробке, картере моста или КПП. То есть одно колесо может оставаться неподвижным и даже вращаться в другую сторону.

  1. Ведущая шестерня
  2. Ведомая шестерня
  3. Шестерня полуосей
  4. Сателлиты дифференциала
  5. Полуоси колёс

Для движения в сложных дорожных условиях обычные редукторы малоэффективны. На джипах дифференциалы устанавливаются в раздаточных коробках, и имеют принудительную или автоматическую блокировку. Это нужно, чтобы, когда одно колесо попадет на поверхность с плохим сцеплением, на него не передавался весь крутящий момент.

Например, дифференциал раздаточной коробки «Нива» семейства «Лада» блокируется механически. Этот узел распределяет усилие между передним и задним мостом. Межосевые дифференциалы блокировки не имеют. То есть одна ось не пробуксовывает относительно другой, но колеса всегда вращаются независимо.

На автомобилях «Шевроле Нива» блокирующимися являются все три дифференциала: в раздаточной коробке и между полуосями на каждом мосту. Кроме того на Niva Chevrolet можно отключать один мост. Например, если пробуксовывают задние колеса, можно переключить автомобиль в переднеприводной режим. В этом случае весь крутящий момент от двигателя передается на передний мост, который и вытянет машину.

Неисправности коробки дифференциала

Как и любой элемент трансмиссии, коробка дифференциала работает в условиях постоянных механических нагрузок. Со временем в этом узле происходят мелкие неисправности. Если их вовремя не устранять, произойдет крупная поломка.

Наиболее часто в этом узле трансмиссии выходят из строя главная пара, сателлиты, шестерни полуосей и различные подшипники. Как правило, ремонт коробки дифференциала заключается в замене этих элементов. Иногда приходится менять весь узел в сборе.

Незначительные дефекты на поверхности сателлитов, зубьев шестерен полуосей и главной пары можно удалить наждачной бумагой или шлифующим инструментом. Таким же способом можно выправить мелкие повреждения коробки сателлитов дифференциала. Если у вас нет навыков в этой области, лучше обратиться в автосервис. Мастера сделают все быстрее и грамотнее.

Если коробка дифференциала вашего автомобиля функционирует нормально, все-таки стоит подумать о профилактике. Предприняв несложные действия, можно избежать множества проблем, сэкономить время и деньги. Когда меняете или доливаете трансмиссионную жидкость, добавляйте в нее состав «Редуктор» от фирмы Suprotec.

Попав в трансмиссию, средство образует на металлических поверхностях защитный слой. Частично восстанавливаются повреждения, закрываются мелкие задиры и вмятины. Это оптимизирует работу пар трения. Разработка отечественного производителя «Супротек» не изменяет состав смазки, не повреждает резиновые или пластиковые детали. Состав разрешен к применению в дифференциалах любого типа.

Как определить неисправность

Любую поломку легче предотвратить, чем потом исправлять. Это известно каждому водителю и автослесарю. Раннее обнаружение неисправности в коробке дифференциала – залог уменьшения стоимости ремонта. Каждому водителю стоит знать, как диагностировать отклонения в работе этого узла.

Когда появились только первые признаки: посторонние шумы, нужно выполнить простую операцию, чтобы понять, где неисправность. Требуется вывесить домкратом ось, которая «находится под подозрением». Коробка передач ставится в нейтральное положение. Вращайте колесо руками. Нет посторонних звуков? Прекрасно.

Теперь попросите помощника удерживать противоположное колесо. Диск с вашей стороны крутится, а с противоположной – неподвижен? Отлично. Значит, ремонт коробки дифференциала вашему автомобилю не требуется. Источник посторонних шумов – другой узел.

Не забывайте о профилактике, чтобы дифференциал раздаточной коробки или моста служил долгие тысячи километров пробега. Отличный вариант: добавляйте средство Suprotec «Редуктор» в трансмиссионную жидкость. Триботехническая присадка защитит сателлиты, шестерни полуосей и другие детали от износа.

Если же колеса вашего автомобиля не могут свободно вращаться в разных направлениях, значит, коробка дифференциала неисправна. При небольших поломках может сохраняться относительная независимость движения, но будут слышны посторонние звуки: стуки, скрежет или хруст.

Для детальной диагностики требуется снять коробку дифференциала. Если в этой сфере у вас нет профессиональных навыков, обратитесь в автосервис. Те, кто умеет держать в руках гаечный ключ и отвертку, могут попытаться выполнить ремонт коробки дифференциала самостоятельно. Этот узел не так сложен, как, например, АКПП или двигатель.

Ремонт дифференциала

Дифференциал — это важный конструктивный элемент трансмиссии. Он передаёт, изменяет, перераспределяет между двумя потребителями крутящий момент. При необходимости, обеспечивает их вращение с разными угловыми скоростями.

Принцип работы дифференциала

Проще говоря, этот механизм понижает обороты от коробки передач к ведущим колёсам, а также, даёт возможность ведущим колёсам автомобиля вращаться с разной скоростью. Для наглядности, как работает этот механизм, смотрите познавательное видео:

Основой конструкции является планетарный редуктор. В редукторе бывает червячная, цилиндрическая и коническая зубчатая передача. В автомашине ВАЗ 2110 работает конический дифференциал и имеет он следующее устройство:

  • корпус;
  • сателлиты;
  • полуосевые шестерни.

Расположение этого узла зависит от того, какого привода ведущие колеса. В автомобиле ВАЗ 2110, как во всех переднеприводных машинах, дифференциал находится в коробке передач.

Причинами поломки этого важного узла может стать износ или повреждение подшипников, сальников, крестовины дифференциала. Повреждения могут быть из-за недостаточного уровня масла. Как следствие, заметно повышается уровень шума в мосте или коробке передач (КПП).

Цена дисковой блокировки дифференциала на машину ВАЗ 2108-2110 фирмы ValRacing — 11 000 рублей. А стоимость винтового дифференциала повышенного трения для Daewoo, Opel или Chevrolet «ValRacing» с преднатягом около 15 500 рублей.

Ремонт дифференциала своими руками

Что можно сделать своими силами, чтобы исправить поломку этой детали? Несколько последовательных рекомендаций помогут разобраться с проблемой.

Так как уже говорилось, что дифференциал находится в коробке передач, следовательно, для ремонта этот узел нужно из неё извлечь. Для этого читаем статью, в которой идёт речь о том, как снять дифференциал (шаг №30).

Теперь приступаем к разбору самой конструкции:

1. Вынимаем полуосевые шестерни, развернув их вокруг оси сателлитов на 90 градусов.

2. Перед тем, как снять сателлиты, нужно удалить стопорное кольцо с их оси.

3. Теперь беспрепятственно можно вынуть ось и два сателлита.

4. Чтобы освободить ведомую шестерню, нужно отвернуть болты крепления в корпусе дифференциала.

5. Отсоедините деталь от корпуса при помощи молотка и зубила.

6. Всё, что отсоединили: сателлиты, их ось, шестерню — внимательно осмотрите на предмет дефекта. Если поверхности этих деталей, и поверхность самого корпуса, имеют неровности или полипы — старательно устраните их мелкозернистой шкуркой.

Будьте готовы к тому, что некоторые дефекты устранить невозможно, а это значит, придется покупать новую деталь.

7. Отдельное внимание уделите ведомой шестерне в КПП. Возможно, мешают нормальной работе дифференциала дефекты этой детали. Если обнаружите значительную выработку зубьев, сколы или выкашивания, то шестерню придется заменить.

Совет: Ведущая и ведомая шестерни продаются вместе (парой). Поэтому, лучше заменить сразу обе. На ведомой, заводом-производителем должно указываться количество зубьев, как первой, так и второй шестерёнки. Однако, «доверяй, но проверяй» — гласит пословица, и для проверки количество зубьев лучше пересчитать и сверить.

8. Проверяйте пригодность подшипников. Об их повреждении говорит питтинг и следы вдавливания на беговых дорожках и телах качения. Вердикт: требует замены.

Корпус самого дифференциала придётся заменить в том случае, если посадочные места для подшипников значительно изношены.

Замена подшипника дифференциала

1. Не особо переживая за их целостность, спрессуйте эту испорченную деталь.

2. Если имеется специальный съёмник, то из картеров КПП и сцепления удалите наружные кольца.
В том случае, если специального устройства нет, удаляете сначала сальники полуосей. Потом вынимайте кольца подшипников с наружной стороны картера. Но, будьте готовы: при этом сальники портятся и подлежат замене.

3. Если под кольцом картера КПП имеется регулировочное кольцо, то перед процедурой укладки новых колец в картер, нужно подобрать и регулировочное кольцо заново.

4. Разрушенную шестерню привода спидометра можно заменить таким способом, при котором подшипник останется целым. Для этого берёте две отвертки и давите на внутреннее кольцо подшипника, спрессовывая саму деталь. При этом будет разрушаться шестерня привода, но это неважно — она же подлежит замене.

5. Вот так разбирается дифференциал ВАЗ 2110, меняются сломанные детали и исправляются незначительные дефекты. Теперь можно собрать этот механизм в порядке обратном разборке. В процессе не забывайте обрабатывать детали трансмиссионным маслом, а ведомую шестерню крепите маркировкой зубьев наружу (смотрите фото выше).

Коробка дифференциала – проблемы, ремонт, обслуживание

Дифференциал коробки передач – это тип механического редуктора, который передает вращение от карданного вала на полуоси. Данное приспособление позволяет колесам крутиться с разной скоростью, когда автомобиль движется в повороте. У машин с задним приводом этот узел располагается в картере ведущего моста, а у полноприводных – в раздатке.

Зачем нужен дифференциал раздаточных коробок или мостов

Рассмотрим механику движения автомобиля в повороте. Движущееся по внешней дуге виража колесо проходит большее расстояние, чем то, что катится по внутренней стороне. Например, при повороте направо, левый диск вращается быстрее, чем правый, так как ему приходится преодолевать большее расстояние.

Коробка дифференциала призвана решить эту проблему. При движении на высоких скоростях хорошая управляемость – залог безопасности водителя и пассажиров. Если не обеспечить меньшую скорость вращения колеса, находящегося с внутренней стороны поворота, покрышка будет пробуксовывать. Этот фактор не только ускоряет износ авторезины, но и затрудняет управление транспортным средством.

Распределение крутящего момента дифференциалом при движении прямо

Устройство коробки дифференциала

Полуоси (5) имеют на концах обращенных друг к другу конические шестерни (3). Такие же шестерни (4), но меньшего диаметра (сателлиты), установлены между ними в коробке дифференциала. Когда на одно колесо начинают действовать силы торможения, его вращение замедляется. Второй диск продолжает вращаться с той же скоростью. Если бы колесная пара была жестко соединена, на ось бы действовали большие силы скручивания.

Читать еще:  Покрытие днища авто антикором

Здесь и начинают действовать сателлиты. Они просто прокручиваются, позволяя одной полуоси вращаться относительно другой. Механизм действует одинаково, независимо от того находится ли дифференциал в раздаточной коробке, картере моста или КПП. То есть одно колесо может оставаться неподвижным и даже вращаться в другую сторону.

  1. Ведущая шестерня
  2. Ведомая шестерня
  3. Шестерня полуосей
  4. Сателлиты дифференциала
  5. Полуоси колёс

Для движения в сложных дорожных условиях обычные редукторы малоэффективны. На джипах дифференциалы устанавливаются в раздаточных коробках, и имеют принудительную или автоматическую блокировку. Это нужно, чтобы, когда одно колесо попадет на поверхность с плохим сцеплением, на него не передавался весь крутящий момент.

Например, дифференциал раздаточной коробки «Нива» семейства «Лада» блокируется механически. Этот узел распределяет усилие между передним и задним мостом. Межосевые дифференциалы блокировки не имеют. То есть одна ось не пробуксовывает относительно другой, но колеса всегда вращаются независимо.

На автомобилях «Шевроле Нива» блокирующимися являются все три дифференциала: в раздаточной коробке и между полуосями на каждом мосту. Кроме того на Niva Chevrolet можно отключать один мост. Например, если пробуксовывают задние колеса, можно переключить автомобиль в переднеприводной режим. В этом случае весь крутящий момент от двигателя передается на передний мост, который и вытянет машину.

Неисправности коробки дифференциала

Как и любой элемент трансмиссии, коробка дифференциала работает в условиях постоянных механических нагрузок. Со временем в этом узле происходят мелкие неисправности. Если их вовремя не устранять, произойдет крупная поломка.

Наиболее часто в этом узле трансмиссии выходят из строя главная пара, сателлиты, шестерни полуосей и различные подшипники. Как правило, ремонт коробки дифференциала заключается в замене этих элементов. Иногда приходится менять весь узел в сборе.

Незначительные дефекты на поверхности сателлитов, зубьев шестерен полуосей и главной пары можно удалить наждачной бумагой или шлифующим инструментом. Таким же способом можно выправить мелкие повреждения коробки сателлитов дифференциала. Если у вас нет навыков в этой области, лучше обратиться в автосервис. Мастера сделают все быстрее и грамотнее.

Если коробка дифференциала вашего автомобиля функционирует нормально, все-таки стоит подумать о профилактике. Предприняв несложные действия, можно избежать множества проблем, сэкономить время и деньги. Когда меняете или доливаете трансмиссионную жидкость, добавляйте в нее состав «Редуктор» от фирмы Suprotec.

Попав в трансмиссию, средство образует на металлических поверхностях защитный слой. Частично восстанавливаются повреждения, закрываются мелкие задиры и вмятины. Это оптимизирует работу пар трения. Разработка отечественного производителя «Супротек» не изменяет состав смазки, не повреждает резиновые или пластиковые детали. Состав разрешен к применению в дифференциалах любого типа.

Как определить неисправность

Любую поломку легче предотвратить, чем потом исправлять. Это известно каждому водителю и автослесарю. Раннее обнаружение неисправности в коробке дифференциала – залог уменьшения стоимости ремонта. Каждому водителю стоит знать, как диагностировать отклонения в работе этого узла.

Когда появились только первые признаки: посторонние шумы, нужно выполнить простую операцию, чтобы понять, где неисправность. Требуется вывесить домкратом ось, которая «находится под подозрением». Коробка передач ставится в нейтральное положение. Вращайте колесо руками. Нет посторонних звуков? Прекрасно.

Теперь попросите помощника удерживать противоположное колесо. Диск с вашей стороны крутится, а с противоположной – неподвижен? Отлично. Значит, ремонт коробки дифференциала вашему автомобилю не требуется. Источник посторонних шумов – другой узел.

Не забывайте о профилактике, чтобы дифференциал раздаточной коробки или моста служил долгие тысячи километров пробега. Отличный вариант: добавляйте средство Suprotec «Редуктор» в трансмиссионную жидкость. Триботехническая присадка защитит сателлиты, шестерни полуосей и другие детали от износа.

Если же колеса вашего автомобиля не могут свободно вращаться в разных направлениях, значит, коробка дифференциала неисправна. При небольших поломках может сохраняться относительная независимость движения, но будут слышны посторонние звуки: стуки, скрежет или хруст.

Для детальной диагностики требуется снять коробку дифференциала. Если в этой сфере у вас нет профессиональных навыков, обратитесь в автосервис. Те, кто умеет держать в руках гаечный ключ и отвертку, могут попытаться выполнить ремонт коробки дифференциала самостоятельно. Этот узел не так сложен, как, например, АКПП или двигатель.

Как работает дифференциал?

В конструкцию любого легкового автомобиля входит дифференциал. Этот механизм специально предназначен для того, чтобы позволить колесам ведущей оси вращаться с разными скоростями. Таким образом удается избежать пробуксовки колес и улучшить проходимость автомобиля.

Когда автомобиль движется по неровной дороге или входит в поворот, колеса ведущей оси проходят разные по длине отрезки пути. Чтобы шины не скользили по поверхности дороги, скорость вращения колес должна быть разной. Для этого в устройство каждого автомобиля входит дифференциал.

Что такое дифференциал?

Дифференциал представляет собой механизм, позволяющий колесам ведущей оси осуществлять вращение с разными скоростями, а также с одинаковым или разным крутящим моментом, подводимым к колесам.

Дифференциал — это один из основных конструктивных элементов трансмиссии. Он может располагаться в следующих местах:

– в коробке передач в переднеприводном автомобиле;
– в картере заднего моста для приведения в действие ведущих колес (в заднеприводных авто);
– в картере заднего и переднего мостов для привода ведущих колес (в полноприводных машинах);
– в раздаточной коробке для привода ведущих мостов, если автомобиль полноприводный.

В трансмиссии автомобилей, которые имеют одну ведущую ось, дифференциал устанавливается между приводами колес, поэтому называется межколесным. Межосевой дифференциал встречается в полноприводных автомобилях между ведущими мостами.

Схема дифференциала, виды дифференциалов

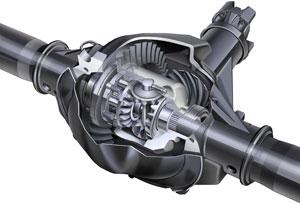

Если говорить о конструкции дифференциала, то он построен на основе редуктора. В зависимости от того, какой вид зубчатой передачи использовался, конструктивно различают конический, цилиндрический и червячный дифференциалы.

Конический дифференциал, как правило, используется как межколесный дифференциал, цилиндрический — между осями в полноприводных автомобилях. Червячный дифференциал может быть установлен как между колесами, так и между осями.

В конструкцию любого дифференциала входит корпус, сателлиты и полуосевые шестерни. Корпусом воспринимается крутящий момент от главной передачи, после чего он передается на шестерни и сателлиты. Ведомая шестерня главной передачи закрепляется непосредственно на корпусе. Внутри корпуса располагаются оси, на которых происходит вращение сателлитов.

Именно по полуосевым шестерням через полуоси на ведущие колеса передается крутящий момент. Если левая и правая шестерни имеют одинаковое число зубьев, дифференциал называется симметричным. Для несимметричных дифференциалов, которые устанавливают между ведущими осями машины, так как они распределяют крутящий момент между колесами в некотором соотношении, характерно разное количество зубьев.

На силу тяги на колесе машины влияют радиус колеса, а также подводимый к нему крутящий момент. На динамический радиус колеса производится определенная сила тяги, что и обеспечивает крутящий момент, который должен передаться дифференциалом на колеса.

Если автомобиль имеет слабое сцепление с дорогой или же одно из колес разгружено, то сила тяги и крутящий момент на этом колесе практически отсутствуют. Это значит, что автомобиль не сможет продолжать движение. Подобную особенность имеет конический дифференциал, который часто встречается на отечественных легковых авто. Такой дифференциал, обычно используемый в качестве межколесного, называют симметричным, так как он равномерно разделяет между колесами крутящий момент.

Таким образом, когда одно из колес автомобиля имеет плохое сцепление с дорогой и крутящий момент на нем практически отсутствует, то же самое происходит и со вторым колесом, так как симметричный дифференциал передает к нему такое же усилие. Получается, если одно из колес забуксует, на втором колесе сила тяги приблизится к нулю, что негативно повлияет на проходимость автомобиля.

Блокировка дифференциала

Для того чтобы улучшить проходимость автомобиля, применяется блокировка дифференциала, степень которой оценивается при помощи такого показателя, как коэффициент блокировки. Он представляет собой число, рассчитываемое как отношение крутящего момента на колесе, которое отстает, к крутящему моменту на втором колесе. Для симметричных дифференциалов такой показатель равен 1, для дифференциалов повышенного трения, к которым относят дифференциал с полной блокировкой, многодисковый дифференциал, вискомуфту, торсен, квайф, коэффициент блокировки находится в пределах от 1 до 5.

Работа симметричного дифференциала

Работа симметричного межколесного дифференциала имеет три характерных режима:

– прямое движение;
– движение автомобиля в повороте;
– движение по скользкому дорожному покрытию.

Если автомобиль осуществляет прямолинейное движение, колеса имеют одинаковое сопротивление от дороги. Главная передача передает крутящий момент на корпус дифференциала, вызывая перемещение сателлитов. Сателлиты, в свою очередь, обеспечивают передачу крутящего момента на колеса в одинаковом соотношении. В связи с тем, что на осях сателлиты не вращаются, полуосевые шестерни имеют равную угловую скорость. Частота вращения каждой шестерни соответствует частоте, с которой вращаются ведомые шестерни главной передачи.

Когда автомобиль осуществляет движение в повороте, внутреннее ведущее колесо сталкивается с большим сопротивлением, нежели наружное колесо. Внутренняя полуосевая шестерня, замедляясь, вызывает вращение сателлитов вокруг своей оси. Благодаря движению сателлитов возрастает частота вращения наружной полуосевой шестерни. Когда ведущие колеса в повороте движутся с различными скоростями, удается избежать пробуксовки. Если сложить частоту вращения наружной и внутренней полуосевых шестерен, полученная сумма будет равна удвоенной частоте, с которой вращается ведомая шестерня главной передачи. Стоит заметить, что крутящий момент распределяется между ведущими колесами в одинаковом соотношении.

Если автомобиль движется по скользкой дороге, одно колесо сталкивается с большим сопротивлением, а второе буксует. Дифференциал заставляет буксующее колесо работать с большей скоростью, тогда как второе колесо останавливается. Сила тяги и крутящий момент на буксующем колесе малы. В такой ситуации симметричный дифференциал передает такую же нагрузку и на другое колесо. В результате этого автомобиль не смог бы продолжить движение, если бы не блокировка дифференциала, предназначенная для увеличения крутящего момента на колесе, которое имеет лучшее сцепление с дорогой.

Ссылка на основную публикацию
Adblock
detector
