Радиатор

Радиатор двигателя является частью охлаждающей системы автомобиля, предназначается для охлаждения циркулирующей в нем жидкости с помощью потока воздуха, создаваемого в процессе движения автомобиля и усиливаемого вентилятором.

Конструктивные особенности

Устройство радиатора охлаждения двигателя мало чем отличается от конструкции любого другого устройства с аналогичными функциями. Изготавливаются радиаторы преимущественно из меди и алюминия, как материалов прочных, удобных в ремонте и имеющих хорошие параметры теплоотдачи. Современный радиатор двигателя может быть:

  1. трубчатым;
  2. пластинчатым;
  3. иметь форму сот.

Между пластинами, сотами или трубами располагаются поперечные латунные полоски, делающие изделие более жестким, а также увеличивают площадь обдува, что повышает качество охлаждения. Постоянное круговое движение жидкого теплоносителя в системе обеспечивается специальным устройством – помпой. Все части системы соединяются между собой термостойкими патрубками, чаще всего прорезиненными.

В качестве теплоносителя, циркулирующего в радиаторе, чаще всего применяются всем известные составы, такие как антифриз или тосол, хотя многие автолюбители в теплое время заливают туда и простую дистиллированную воду. Жидкость заливается в специальный расширительный бачок, предназначаемый не только для повышения удобства наполнения, но и для обеспечения возможности расширения жидкости в системе, ведь ее объем варьируется в зависимости от температуры и давления.

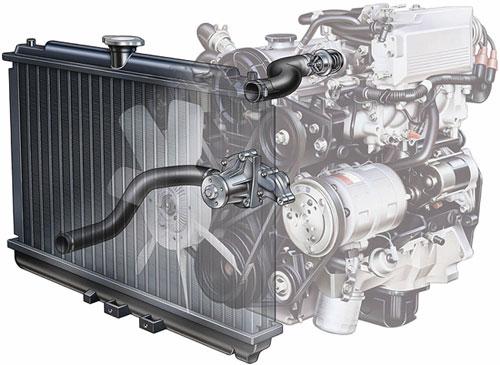

Устройство радиатора охлаждения двигателя

Принудительное охлаждение радиатора осуществляется с помощью вентилятора. В современных автомобилях реализуется одна из двух концепций вентиляторов:

  • приводимые в движение коленвалом;
  • приводимые в движение отдельным электромотором.

Если первые работают постоянно, то вторые включаются автоматически только тогда, когда температура жидкости в системе охлаждения достигает критического значения. Например, такое случается при продолжительной стоянке заведенного автомобиля, когда естественный обдув радиатора встречным воздухом отсутствует.

Принцип действия

Радиатор системы охлаждения двигателя не является новым или высокотехнологичным устройством. Принцип его работы прост: тосол, циркулирующий в соприкосновении с цилиндрами двигателя, отбирает у них основную массу тепла, которое он переносит в радиатор двигателя. Теплоноситель циркулирует через радиатор тонкой струйкой по длинному и извилистому маршруту. Это позволяет воздуху хорошо обдувать соты или трубки с горячим тосолом, в некоторой степени охлаждая их. Далее остывший теплоноситель снова возвращается к цилиндрам, где опять нагревается, и процедура повторяется.

Многие модели грузовиков дополнительно оборудуются радиаторами, предназначенными для охлаждения моторного масла, что позволяет препятствовать разжижению смазки, которая таким образом не пригорает к узлам двигателя. Конструктивно он исполняется точно таким же, как водяной радиатор, разве что чаще всего имеет меньшие размеры.

Раз в год рекомендуется производит чистку радиатора.

Поломки и ремонт

Радиаторы охлаждения двигателя долговечны, но не являются неуязвимыми – они также периодически выходят из строя. Радиаторы двигателя могут загрязняться мусором и различными отложениями из системы охлаждения.

Они изнашиваются от воздействия агрессивных реагентов в условиях зимней эксплуатации автомобиля, часто пробиваются камнями и выходят из строя по другим причинам. Радиатор может пострадать из-за поломки другого элемента системы охлаждения (температурного датчика, помпы, клапана пробки и проч.).

Если радиатор поврежден, можно пойти двумя путями – заменить его или отремонтировать.

При незначительном повреждении радиатора его можно запаять, но при большой площади повреждения целесообразнее будет замена.

Согласно статистике в 80% случаев радиатор можно восстановить. Наиболее распространенная неисправность радиатора – засорение сот, из-за чего ухудшается циркуляция теплоносителя, что в последствии может привести к перегреву двигателя.

В таком случае достаточно промыть их под проточной водой. Нужно отсоединить радиатор внизу, а потом сверху направить в него как можно более мощную струю воды, что позволит вымыть все пробки.

Если радиатор начал протекать, существуют специальные герметики внешнего и внутреннего применения, позволяющие быстро устранить данную проблему.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Что такое радиатор и какие функции он выполняет?

Современный автомобиль представляет собой сложную систему, от качества работы которой зависит безопасность и надежность машины. Чтобы иметь представление о ее устройстве, необходимо понимать принцип работы двигателя, системы охлаждения и множества других элементов.

Чтобы машина работала долго, без сбоев и поломок, ей необходимо регулярное техобслуживание. Радиатор также требует должного отношения. От его правильной работы зависит срок эксплуатации двигателя и всего автомобиля. Что такое радиатор , какими функциями он обладает, необходимо знать каждому автомобилисту.

Назначение радиатора

Изучая, что такое радиатор , необходимо вникнуть в суть устройства двигателя автомобиля. Мотор представляет собой систему, внутри которой благодаря электрической искре происходит возгорание топливной смеси. При этом в цилиндрах наблюдается образование тепловой энергии, которая впоследствии преобразовывается в механическую движущую силу машины. Она действует в момент старта автомобиля.

Имея такое устройство, двигатель быстро нагревается. Уровень поднятия температуры требует постоянного контроля. Если нагрев превысит допустимое значение, мотор перегреется и перестанет работать. Чтобы избежать подобного исхода, применяется система охлаждения. Ее частью и является радиатор.

Это оборудование отводит тепло от жидкости системы охлаждения. В зимний период радиатор печки нагревается от тепла двигателя. Жидкость перед тем, как вернуться в систему охлаждения, воздействует на нее. Так нагревается салон. Поэтому замена радиатора печки также периодически требуется при эксплуатации автомобиля.

Устройство радиатора

Радиатор состоит из металлических многослойных пластин и трубочек. Благодаря такому устройству у прибора увеличивается площадь соприкосновения с атмосферным воздухом. Сам же прибор расположен чаще всего в передней части машины под капотом. Во время движения автомобиля радиатор способен пропускать через себя много воздуха.

Радиатор имеет несколько основных элементов. В первую очередь – это сердцевина. Она составляет охлаждающий отсек. Также у конструкции есть бачки (коробочки) с патрубками. Есть у них вид верхний и нижний. Радиаторы имеют в сердцевине овальные трубки из латуни. Они расположены в шахматном порядке. Трубки соединены с ребрами.

Верхняя коробка имеет горловину, а нижняя – кран. Он сливает жидкость для охлаждения. Она проходит через весь двигатель, забирая излишнее тепло и вынося его в радиатор. Здесь антифриз снова охлаждается.

Обслуживание радиатора

Рассматривая, что такое радиатор , нужно сказать о принципах его обслуживания. В некоторых моделях автомобилей почистить радиатор будет просто. В некоторых марках машин этот процесс потребует больших финансовых затрат. Поэтому проще купить сразу новый радиатор.

В летний период система охлаждения автомобиля требует особого внимания. Именно в этот отрезок времени велика вероятность его загрязнения пылью, пухом и т. д. Помимо внешних факторов, радиатор может накапливать масляную пленку. Именно она приводит к снижению циркуляции воздуха, а также снижению охлаждающих способностей системы.

Зная особенности радиатора своей машины, можно будет принять правильное решение в процессе его техобслуживания. Со временем любая система охлаждения потребует ремонта. Чтобы этого не произошло как можно дольше, необходимо правильно настраивать систему охлаждения в летний период, беречь ее от загрязнений.

Ремонт радиатора

Ремонт системы охлаждения может потребоваться по разным причинам. Самыми частыми из них являются загрязнение внутренних полостей или течь хладагента. В любом случае причину точно может установить только специалист. Если удалось понять, чем вызвана неисправность, можно выполнить ремонт самостоятельно.

Сначала нужно узнать, как снять радиатор . Для этого сливается весь антифриз из системы. В некоторых моделях есть сливные отверстия в нижней части радиатора. Во всех остальных автомобилях этот процесс требует снять гибкий шланг с нижнего патрубка.

Очистку сердцевины лучше проводить при помощи специальных средств. Их применяют согласно инструкции производителя.

Устранение течи

Более сложной поломкой считается устранение течи антифриза. Если это явление определяется возле пластмассового патрубка, который входит в радиатор, решить проблему самостоятельно не получится. Если трещины появляются в трубках устройства, их можно устранить при помощи специального герметика.

При масштабных поломках (например после аварии) может потребоваться сварка. В некоторых случаях водителя может спасти от замены радиатора специальное вещество. Оно называется «холодной сваркой».

Определить качество ремонтных работ поможет только подключение радиатора . Антифриз заливают в систему и дают двигателю поработать около 30 мин. Только после этого станет ясно, удалось ли устранить течь.

Рассмотрев, что такое радиатор , какими функциями и особенностями он обладает, можно самостоятельно произвести обслуживание системы охлаждения. Не имея достаточного опыта, такую работу лучше доверить специалисту.

Радиатор — это… Что такое Радиатор?

Бытовые масляные радиаторы

Масляной (маслонаполненный) радиатор представляет собой передвижную батарею отопления. Устройство: внутри герметичного корпуса расположена электрическая спираль, корпус наполнен минеральным маслом. Температура поверхности масляного обогревателя не превышает 150 °С.

Тепло передается от спирали маслу, затем от масла корпусу, и от корпуса — воздуху. Приборы этого типа надежны, долговечны, бесшумны, способны сохранять тепло продолжительное время после отключения электропитания, к тому же считаются весьма безопасными.

Современные масляные обогреватели обладают следующим набором функций:

  • Несколько режимов работы.
  • Функция «климат-контроль»
  • Таймер включения/выключения, радиатор нагреет помещение к определенному времени.
  • Функция защиты от перегрева.
  • Самоскручивающийся провод.
  • ПДУ для масляного обогревателя.
  • Вешалка для сушки вещей.

Масляный (маслонаполненный) радиатор представляет собой передвижную батарею отопления. Устройство: внутри герметичного корпуса расположена электрическая спираль, корпус наполнен минеральным маслом. Температура поверхности масляного обогревателя не превышает 150 °С.

Тепло передается от спирали маслу, затем от масла корпусу, и от корпуса — воздуху. Приборы этого типа надежны, долговечны, бесшумны, способны сохранять тепло продолжительное время после отключения электропитания, к тому же считаются весьма безопасными.

Назначение радиатора

Изучая, что такое радиатор, необходимо вникнуть в суть устройства двигателя автомобиля. Мотор представляет собой систему, внутри которой благодаря электрической искре происходит возгорание топливной смеси. При этом в цилиндрах наблюдается образование тепловой энергии, которая впоследствии преобразовывается в механическую движущую силу машины. Она действует в момент старта автомобиля.

Имея такое устройство, двигатель быстро нагревается. Уровень поднятия температуры требует постоянного контроля. Если нагрев превысит допустимое значение, мотор перегреется и перестанет работать. Чтобы избежать подобного исхода, применяется система охлаждения. Ее частью и является радиатор.

Это оборудование отводит тепло от жидкости системы охлаждения. В зимний период радиатор печки нагревается от тепла двигателя. Жидкость перед тем, как вернуться в систему охлаждения, воздействует на нее. Так нагревается салон. Поэтому замена радиатора печки также периодически требуется при эксплуатации автомобиля.

Читать еще:  Регулировка форсунок дизельного двигателя своими руками

Конвекционные радиаторы

Многие радиаторы, кроме рассеивания части тепла излучением, другую часть тепла отводят естественной или принудительной (вентилятором) конвекцией и являются комбинацией радиатора и конвектора. Конвекционные обогреватели — это отопительные радиаторы, на трубы которых навешаны ребра.

Конвекционные обогреватели быстро нагревают помещение. Такие обогреватели часто устанавливают в производственных помещениях: в гаражах, цехах, на складах. Современные конвекционные обогреватели сделаны из меди и алюминия. Теплоноситель соприкасается только с медью, а из алюминия изготавливают теплопроводящие пластины и корпус.

Конвекционные обогреватели создают эффект воздушного теплового вентилятора и хорошо перемешивают слои воздуха в помещении, но это может являться и отрицательным фактором, так как в помещении создаются сквозняки, пыль не оседает, постоянно находясь в воздухе.

Многие радиаторы, кроме рассеивания части тепла излучением, другую часть тепла отводят естественной или принудительной (вентилятором) конвекцией и являются комбинацией радиатора и конвектора.
Конвекционные обогреватели — это отопительные радиаторы, на трубы которых навешаны ребра.

Конвекционные обогреватели быстро нагревают помещение. Такие обогреватели часто устанавливают в производственных помещениях: в гаражах, цехах, на складах. Современные конвекционные обогреватели сделаны из меди и алюминия. Теплоноситель соприкасается только с медью, а из алюминия изготавливают теплопроводящие пластины и корпус.

Конвекционные обогреватели создают эффект воздушного теплового вентилятора и хорошо перемешивают слои воздуха в помещении, но это может являться и отрицательным фактором, так как в помещении создаются сквозняки, пыль не оседает, постоянно находясь в воздухе.

Устройство радиатора

Радиатор состоит из металлических многослойных пластин и трубочек. Благодаря такому устройству у прибора увеличивается площадь соприкосновения с атмосферным воздухом. Сам же прибор расположен чаще всего в передней части машины под капотом. Во время движения автомобиля радиатор способен пропускать через себя много воздуха.

Радиатор имеет несколько основных элементов. В первую очередь — это сердцевина. Она составляет охлаждающий отсек. Также у конструкции есть бачки (коробочки) с патрубками. Есть у них вид верхний и нижний. Радиаторы имеют в сердцевине овальные трубки из латуни. Они расположены в шахматном порядке. Трубки соединены с ребрами.

Верхняя коробка имеет горловину, а нижняя – кран. Он сливает жидкость для охлаждения. Она проходит через весь двигатель, забирая излишнее тепло и вынося его в радиатор. Здесь антифриз снова охлаждается.

Обслуживание радиатора

Рассматривая, что такое радиатор, нужно сказать о принципах его обслуживания. В некоторых моделях автомобилей почистить радиатор будет просто. В некоторых марках машин этот процесс потребует больших финансовых затрат. Поэтому проще купить сразу новый радиатор.

В летний период система охлаждения автомобиля требует особого внимания. Именно в этот отрезок времени велика вероятность его загрязнения пылью, пухом и т. д. Помимо внешних факторов, радиатор может накапливать масляную пленку. Именно она приводит к снижению циркуляции воздуха, а также снижению охлаждающих способностей системы.

Зная особенности радиатора своей машины, можно будет принять правильное решение в процессе его техобслуживания. Со временем любая система охлаждения потребует ремонта. Чтобы этого не произошло как можно дольше, необходимо правильно настраивать систему охлаждения в летний период, беречь ее от загрязнений.

Ремонт радиатора

Ремонт системы охлаждения может потребоваться по разным причинам. Самыми частыми из них являются загрязнение внутренних полостей или течь хладагента. В любом случае причину точно может установить только специалист. Если удалось понять, чем вызвана неисправность, можно выполнить ремонт самостоятельно.

Сначала нужно узнать, как снять радиатор. Для этого сливается весь антифриз из системы. В некоторых моделях есть сливные отверстия в нижней части радиатора. Во всех остальных автомобилях этот процесс требует снять гибкий шланг с нижнего патрубка.

Очистку сердцевины лучше проводить при помощи специальных средств. Их применяют согласно инструкции производителя.

Устранение течи

Более сложной поломкой считается устранение течи антифриза. Если это явление определяется возле пластмассового патрубка, который входит в радиатор, решить проблему самостоятельно не получится. Если трещины появляются в трубках устройства, их можно устранить при помощи специального герметика.

При масштабных поломках (например после аварии) может потребоваться сварка. В некоторых случаях водителя может спасти от замены радиатора специальное вещество. Оно называется «холодной сваркой».

Определить качество ремонтных работ поможет только подключение радиатора. Антифриз заливают в систему и дают двигателю поработать около 30 мин. Только после этого станет ясно, удалось ли устранить течь.

Рассмотрев, что такое радиатор, какими функциями и особенностями он обладает, можно самостоятельно произвести обслуживание системы охлаждения. Не имея достаточного опыта, такую работу лучше доверить специалисту.

Выбор батарей отопления

Теперь людям уже не нужно прятать или украшать радиаторы, т. к. современные приборы могут стать достойным украшением любого интерьера. Радиаторы, которые продаются сегодня, могут отличаться по цвету, размеру, материалу изготовления и общему стилю выполнения, поэтому не составит труда выбрать самый подходящий вариант.

Касаемо формы, то она обязательно должна быть обтекаемой. В целях безопасности, от острых углов желательно отказаться вовсе, особенно, если в доме живут дети. Перед покупкой ознакомьтесь с сильными и слабыми сторонами каждого из существующих видов радиаторов, чтобы определить, какой больше подходит для конкретного помещения. Первое, на что стоит обратить внимание, – это рабочее давление приборов.

В зависимости от материала радиаторы делятся на:

  • алюминиевые;
  • биметаллические (из сплавов двух металлов);
  • чугунные;
  • стальные .

Радиатор в интерьере

Именно от материала зависит упомянутое выше давление, коэффициент отдачи тепла, теплоемкость, устойчивость к механическим и химическим повреждениям, а также эксплуатационный срок.

Также обращайте внимание на способ подсоединения к отопительной магистрали. Соединение может быть боковым, нижним и универсальным. Характерно, что в современных радиаторах предусмотрены все эти способы подключения.

Теперь более детально о каждом материале.

Главным отличием биметаллических радиаторов считается использование в процессе изготовления двух разных металлов – стали для создания сердечника и алюминия для сборки корпуса. Благодаря этому стержень получается очень прочным. Другим достоинством таких изделий является высокое рабочее давление, которое может достигать 50 (!) атмосфер.

Словом, использование сразу двух металлов позволило получить радиаторы, имеющие достоинства каждого из них. Поэтому вполне очевидно, что стоимость этих приборов самая высокая среди всех возможных вариантов.

Эксплуатационный срок составляет 20-25 лет, что вполне нормально.

Таблица 2. Сравнение биметаллических радиаторов

Производитель/модель Температура рабочей жидкости, ᵒС Вес, кг Объем, л Мощность, кВт Рабочее давление Габариты секции, см
1. Sira Group/Gladiator-500 110 1,6 0,42 0,185 30 8х8х42,3
2. Gordi/Gordi-500 100 1,7 0,3 0,181 30 8х8х57,2
. Rifar/Rifar Monolit-350 135 1,5 0,18 0,136 100 8х10х41,5
4. Tenrad/Tenrad-500 120 1,44 0,22 0,161 24 7,7х8х55
5. Global/Style-350 110 1,56 0,16 0,125 35 8х8х42,5

Все преимущества использования биметаллических радиаторов ярко выражены в конструкции отопительных приборов STOUT Space. Эти радиаторы легко монтировать, они подойдут для помещений любого дизайна и обладают надежной конструкций. Максимальное давление, которое может выдержать отопительный прибор — 100 атмосфер.

Производство — российский завод «РИФАР», крупнейший в стране. Срок эксплуатации — 25 лет, гарантия от производителя — 10 лет. Количество секций доступно от 4 до 14 — можно скомплектовать любой объект и подобрать радиатор для помещения любой площади.

Интернет-магазин батарей отопления Московской Тепловой Компании предлагает самые разнообразные радиаторы, предназначенные для определенных условий эксплуатации. Все радиаторы условно можно поделить на несколько основных групп:

Цены на радиаторы отопления в основном формируются в зависимости от типоразмера, материала, из которого изготовлена батарея, а также от компании-производителя.

Выбирая радиаторы отопления для квартиры, дома, офиса или производственного помещения, необходимо, в первую очередь, рассчитать отапливаемую площадь.

В последнее время большой популярностью пользуются алюминиевые радиаторы благодаря отличной теплоотдаче и устойчивости к коррозийным процессам. Их выбирают не только потому, что стоимость батарей отопления, изготовленных из алюминия, находится в доступном для широкого круга потребителей диапазоне, но и за привлекательный внешний вид. Такие радиаторы прекрасно впишутся в интерьер любого помещения.

Биметаллические радиаторы для организации систем отопления изготавливаются из стального сплава с внутренними компонентами из стали. Такие конструктивные особенности радиаторов влияют на их вес, но при этом биметаллические радиаторы способны выдерживать очень высокое рабочее давление.

Чугунные радиаторы отопления в Москве не утратили своей актуальности, так как главное преимущество чугунных приборов заключается в долговечности, прочности и надежности. Большинство компаний, которые занимаются производством отопительных приборов и оборудования, предлагают потребителям чугунные радиаторы, изготовленные методом художественного литья. Такие батареи с дизайнерской точки зрения могут на равных конкурировать с алюминиевыми радиаторами.

Продажа батарей отопления для квартиры из стали – это одно из основных направлений деятельности Московской Тепловой Компании. Основное преимущество стальных радиаторов в том, что их можно устанавливать в помещениях различного назначения, при этом цена стального обогревательного оборудования значительно ниже по сравнению с алюминиевыми и биметаллическими радиаторами.

Медные радиаторы являются самыми дорогими в сегменте отопительного оборудования, предназначенного для организации систем отопления. Тем не менее, медные батареи по сравнению с аналогичным оборудованием, изготовленным из других материалов, обладают рядом преимуществ:

  • высоким уровнем теплопроводности;
  • долговечностью;
  • привлекательным внешним видом благодаря декоративным решеткам.

Если вы решили купить батареи отопления недорого, предлагаем вам посетить страницы каталога нашего сайта, выбрать отопительные приборы и оформить заказ. Приобретая в Московской Тепловой Компании батареи отопления, вы гарантированно получаете в свое распоряжение качественное оборудование, отвечающее самым высоким стандартам и требованиям.

Устройство и принцип действия радиатора охлаждения двигателя

Система охлаждения играет очень важную роль, так как именно она предотвращает перегревание двигателя автомобиля, которое неизбежно в процессе работы. Важнейшим элементом охлаждающей системы выступает радиатор, обеспечивающий эффективное охлаждение жидкости.

Система охлаждения автомобиля специально предназначена для того, чтобы охлаждать детали двигателя, которые нагреваются в процессе его работы. Современные автомобили имеют системы охлаждения, которые, помимо своей основной, выполняют целый ряд других важных функций:

– нагревают воздух в системе вентиляции, отопления и кондиционирования;
– охлаждают масло в системе смазки;
– охлаждают отработанные газы в системе рециркуляции отработанных газов;
– охлаждают рабочую жидкость в автоматической коробке передач;
– охлаждают воздух в системе турбонаддува.

На сегодняшний день существует несколько систем охлаждения двигателя: воздушная, жидкостная и комбинированная. В жидкостной системе тепло от разогретых элементов двигателя отводит поток жидкости, в воздушной системе — поток воздуха. В комбинированной системе воздушная и жидкостная системы объединяются.

Большинство современных автомобилей оборудованы жидкостной системой охлаждения, среди преимуществ которой можно выделить эффективное равномерное охлаждение. Кроме этого, жидкостная система охлаждения имеет невысокий уровень шума.

Независимо от того, какой тип двигателя имеет автомобиль — бензиновый или дизельный, конструкция систем охлаждения будет подобной. В состав системы охлаждения входят следующие элементы:

– радиатор системы охлаждения;
– теплообменник отопителя;
– масляный радиатор;
– расширительный бачок;
– термостат;
– центробежный насос;
– вентилятор радиатора;
– патрубки;
– элементы управления;
– рубашка «охлаждения» двигателя.

Устройство радиатора

Важнейшим конструктивным элементом не только системы охлаждения, но и самого двигателя, является радиатор. Прообраз современного радиатора устанавливался даже на самых первых автомобилях, так как без радиатора работа двигателя не представляется возможной. Радиатор системы охлаждения выполняет такую важную функцию, как поддержание рабочей температуры двигателя и защита его от перегрева.

Как правило, автомобильный радиатор состоит из таких элементов, как верхний и нижний баки, сердцевина, детали крепления. Радиатор предназначен для того, чтобы жидкость, поступающая в него непосредственно из водяной рубашки двигателя, охлаждалась до необходимой температуры. Баки радиатора, а также сердцевина, которая к ним припаяна, как правило, изготавливаются из латуни, благодаря чему обеспечивается хорошая теплопроводность.

Сердцевина радиатора представляет собой тонкие поперечные пластины, через которые проходят плоские вертикальные трубки, припаянные к этим пластинам. Жидкость, которая проходит через сердцевину радиатора охлаждения, расходится на множество потоков. Подобное устройство сердцевины позволяет жидкости охлаждаться более интенсивно, так как значительно возрастает площадь соприкосновения жидкости со стенками трубок.

Баки радиатора соединяются с рубашкой охлаждения при помощи патрубков. Нижний бак оснащен специальным краником, предназначенным для слива жидкости из радиатора. Чтобы спускать воду из водяной рубашки, в нижней части блока также имеется краник.

В систему охлаждения жидкость заливается через горловину бака, расположенного вверху и закрываемого крышкой. Жидкостная система охлаждения двигателя отличается наличием двойного регулирования теплового режима: термостатом и шторкой.

Шторка радиатора охлаждения — это своеобразное полотно, один из концов которого закрепляется на сматывающем механизме, который, в свою очередь, монтируется в барабане. Второй конец неподвижно соединяется в нижней части автомобильного радиатора.

Некоторые двигатели внутреннего сгорания вместо шторки оснащены жалюзи створчатого типа, состоящими из пластин. Пластины шарнирно закрепляются в нижней планке, связанной тягой и системой рычагов с рукояткой управления жалюзи, которая находится в кабине. Сами створки могут быть расположены горизонтально или вертикально.

Принцип работы радиатора

Системы охлаждения, которыми оборудуются современные автомобили, учитывают множество важных параметров, среди которых температура двигателя, температура жидкости и масла, температура снаружи салона и т.д.

Принцип работы системы охлаждения следующий. Благодаря жидкостному насосу охлаждающая жидкость находится в постоянном движении, циркулируя по кругу, омывая горячие стенки головки блока и цилиндров. Таким образом удается избежать перегрева двигателя, так как от нагретых деталей отводится тепло. Далее горячая жидкость направляется в радиатор охлаждения, который обеспечивает отвод тепла в окружающую среду. На этом цикл заканчивается, а охлажденная жидкость идет по новому циклу.

Таким образом, можно сделать вывод, что радиатор представляет собой своеобразный теплообменник, который обеспечивает охлаждение жидкости. Чтобы работа радиатора была еще более эффективной, перед двигателем устанавливается специальный вентилятор радиатора, нагнетающий воздух на поверхность радиатора, благодаря чему процесс теплообмена значительно ускоряется.

Вентилятор радиатора запускается автоматически специальным термодатчиком, который срабатывает в тот момент, когда рабочая температура двигателя начинает подниматься выше допустимой нормы. Вентилятор и радиатор охлаждения устанавливают непосредственно перед двигателем.

Радиатор охлаждения двигателя: устройство и принцип работы, рекомендации по эксплуатации

Радиатор является ключевым важнейшим элементом в системе охлаждения ДВС. Его задача — передача избыточного тепла, возникающего при сгорании топлива, атмосферному воздуху. Устройства, напоминающие современный радиатор, имели даже самые ранние автомашины с ДВС, потому что в случае отсутствия специального элемента, обеспечивающего охлаждение силовых агрегатов, работа последних, как было установлено, оказалась просто невозможной. Автомобильный радиатор обеспечивает поддержание температуры работающего двигателя в определенных строго заданных рамках, предотвращая его перегрев и неизбежное в этом случае заклинивание.

История появления радиатора

Использовать систему охлаждения ДВС, в которой теплоносителем являлась вода, стали еще на заре автомобилестроения. Впервые радиатор установили на автомобиле Benz Velo, свободно продававшимся начиная с 1886 года. Эта техническая идея в дальнейшем была развита немецким предпринимателем Вильгельмом Майбахом, сконструировавшим охлаждающее устройство с сотами. Его разработку вскоре применили в конструкции автомобиля Mercedes 35HP (цифра «35» в его обозначении, должна была говорить, что его мощность в лошадиных силах равна 35). В дальнейшем, вплоть до нашего времени, конструкция радиатора охлаждения существенно не изменялась.

Первые водяные системы охлаждения для автомобильных двигателей не имели насосов (помп), принуждающих охлаждающую жидкость (ОЖ) к движению по замкнутому кругу, и работали по принципу термосифона. То есть, движение воды возникало из-за того, что при нагреве ее плотность уменьшалась, и она начинала перемещаться вверх. В результате подогретая жидкость попадало в охлаждающее устройство, проходя через его верхний патрубок.

Оказавшись внутри радиатора, вода становилась более прохладной, ее плотность возрастала, и она опускалась вниз, а пройдя нижний патрубок, снова проникала в рубашку двигателя. Но в связи с постоянным ростом мощности ДВС системы, использующие эффект термосифона, очень скоро стали не пригодными для более новых автомобилей. Они достаточно быстро были вытеснены решениями, включавшими жидкостные насосы (помпы) центробежного типа.

Устройство современного радиатора

Радиатор охлаждения ДВС, как правило, имеет два бачка (нижний и верхний), сердцевину, в которой охлаждается жидкость (антифриз или тосол), и несколько дополнительных деталей для крепления. Жидкость от охлаждающей рубашки двигателя поступает в радиатор, где ее температура понижается до требуемого значения, затем антифриз снова передается двигателю. Для изготовления сердцевины и бачков используются легкие металлы: или алюминий, или латунь. Благодаря их высокой теплопроводности они обеспечивают эффективное и быстрое охлаждение антифриза.

Сердцевина радиатора состоит из горизонтально расположенных металлических пластин, соединенных с полыми трубками, идущими вертикально вниз от верхнего бачка к нижнему бачку. Таким образом, при движении через сердцевину жидкость разбивается на несколько потоков, и происходит увеличение площади ее соприкосновения с воздухом атмосферы, ведущее к повышению интенсивности охлаждения.

Патрубки радиатора позволяют соединять бачки с рубашкой охлаждения двигателя. Нижний бачок имеет, как правило, сливной краник, через который можно слить жидкость. Подобным краником снабжена и рубашка двигателя. Антифриз заливается внутрь системы охлаждения через горловину верхнего бачка.

Функционирование систем охлаждения современных автомобилей происходит с учетом значения температуры:

  • двигателя;
  • охлаждающей жидкости;
  • окружающей среды;
  • масла и т. д.

Действие системы охлаждения можно объяснить следующим образом. Нагретая двигателем жидкость направляется насосом через патрубки в радиатор, в котором обеспечивается понижение ее температуры. После чего охлажденная жидкость (антифриз) снова подается в рубашку двигателя, и далее цикл повторяется.

Для повышения эффективности теплообмена на автомобилях перед радиатором устанавливается вентилятор иногда с механическим, но чаще с электрическим приводом, нагнетающий воздух в его сердцевину.

Сердцевины радиаторов автомашин могут быть:

В первом случае охлаждающие трубки могут иметь расположение:

Ребра у радиаторов, относящихся к типу трубчато-пластинчатых, бывают либо плоскими, либо волнистыми, и могут иметь разный размер. Кроме того, для усиления теплопередачи на них иногда делают специальные турбулизаторы (просечки, отогнутые и образующие узкие проходы для воздуха).

У радиаторов, называемых, трубчато-ленточными, охлаждающие трубки всегда расположены в ряд, а для изготовления ленты их решеток используется медный лист толщиною от 0,05 миллиметра до 0,1 миллиметра. Чтобы усилить теплоотдачу с помощью завихрений, на ленте выполняют фигурные отверстия методом штамповки или создают отогнутые просечки.

Сегодня наибольшее распространение получили радиаторы охлаждения автомобиля, изготовленные на основе алюминиевых сплавов. Такие устройства дешевле и легче латунных аналогов, но уступают последним по надежности и сроку службы. Еще одним достоинством радиаторов из латуни является то, что они проще ремонтируются: их можно паять. В то время как радиатор системы охлаждения, известный как алюминиевый, более сложен в ремонте, так как его детали и конструктивные элементы соединяют между собой с использованием завальцовки и герметизирующих материалов.

Можно ли смешивать антифриз и тосол или добавлять в них воду?

Как известно, антифризом называют охлаждающую жидкость для ДВС. Есть много различных составов антифризов, имеющих кроме отличий в цвете и цене, также и разные температурные режимы.

Тосол также является разновидностью антифриза. Но заливать тосол в автомобили зарубежного производства не рекомендуется, так как тосол, являясь чрезвычайно едкой жидкостью, может повредить не только шланги, но и патрубки, и пластиковые датчики, установленные в системах охлаждения иномарок.

Смешивать тосол с антифризом нельзя, в том числе и потому, что при взаимодействии этих химических веществ, может образоваться осадок, способный забить радиатор автомобиля, в результате чего неизбежно произойдет перегрев мотора.

Добавлять воду в тосол и в антифриз (особенно если он в виде концентрата) можно. Главное обеспечивать необходимое соотношение компонентов, которое зависит от того, насколько низкая температура воздуха «за бортом». Летом в жару H2O понемногу испаряется из антифриза, поэтому полезно небольшое добавление дистиллированной воды, чтобы понизить концентрацию действующего вещества до нормального значения. Зимой же сильно разбавленный антифриз может замерзнуть уже и при пяти градусах мороза. При этом всегда нужно добавлять тосол в тосол, а антифриз в антифриз, и цвет добавляемой жидкости должен совпадать с цветом жидкости уже залитой в систему охлаждения.

Итак, если у вас наблюдается иногда перегрев или даже кипение двигателя или вы просто хотите чтобы ваш двигатель никогда не «заглох» по «непонятным причинам», то, прежде всего, изучите систему охлаждения ДВС и устройство радиатора охлаждения автомобиля. И тогда вы не попадете в ситуацию с отказом двигателя своего авто в самый неподходящий момент.

Как выбрать радиатор для автомобиля

Описание свойств и назначение автомобильного радиатора: как выбрать радиатор, показания к ремонту и замене устройства, особенности эксплуатации. Видео о том, как делают автомобильный радиатор.

Содержание статьи:

  • Для чего нужен радиатор
  • Почему радиаторы ломаются
  • Ремонт или замена
  • Какой радиатор лучше
  • Особенности эксплуатации
  • Видео о том, как делают автомобильный радиатор

Пожалуй, любая серьёзная машина сегодня оснащается радиатором. А то и не одним. Например, в гипермашине Bugatti Veyron их аж 10! Причём, эта деталь не требует замены в целях профилактики: можно ездить, пока не сломается. А вот что делать в случае поломки радиатора и как искать замену этому агрегату – описано ниже.

Для чего нужен радиатор

Не углубляясь в нудные детали, всё же стоит разобраться, как происходит охлаждение автомобильного двигателя. По сути, имеет место следующий круговорот: охладитель забирает тепловую энергию от нагретого мотора, с помощью насосов перекачивается сквозь трубки в радиатор, где остужается и возвращается обратно в мотор. Устройство системы не позволяет смешиваться маслу, топливу и антифризу.

Скорость движения охладителя регулируется автоматически: чем активнее вращается коленвал мотора, тем быстрее насос гоняет антифриз по системе. Высококачественный радиатор обеспечивает двигателю такой теплоотвод, что вентилятору охлаждения достаточно включаться периодически.

При этом снижается потребление автомобилем как электроэнергии, так и топлива. Водителю лишь остаётся контролировать уровень охладителя и общее состояние деталей. Всё просто. Но только на словах.

Почему радиаторы ломаются

Система охлаждения двигателя и так довольно капризна, а ей ещё приходится выполнять свои функции порой при не совсем благоприятных факторах. Температура в ней способна достигать 120 градусов, а давление – 2 кг на кв. см, причём эти параметры меняются довольно быстро.

Следует отметить, что при обнаружении неполадок, касающихся отвода от мотора тепловой энергии, было бы преждевременно сразу винить в этом радиатор. Система охлаждения устроена довольно-таки непросто, и слабых звеньев у неё хватает. Но коль уж радиатор дал течь, то причиной тому нередко становится чрезмерное давление в системе.

В данном случае не рекомендуется любительская починка, например, в виде заделывания подручными материалами, поскольку без требуемой обработки повреждённого места протечка начнётся снова. Да и для сварки гаражные условия – не самые лучшие.

Вообще, протечка является одним из наиболее распространённых неисправностей радиатора. При серьёзной пробоине и скоротечном утекании охладителя рекомендуется немедленно вызвать техническую помощь. При небольшой утечке можно залить в агрегат дистводу и отвезти машину на СТО.

Высокая температура патрубков как на верхней, так и на нижней стороне говорит о том, что антифриз стал плохо отдавать тепло. А значит, нужно снаружи очистить радиатор от мусора.

Если, наоборот, радиатор холоден и сверху, и снизу, то это признак того, что загрязнённые трубки не дают горячей жидкости перетекать по маршруту и полноценно охлаждать двигатель.

Протекания уплотнителей, образование трещин в патрубках, неисправность насоса и контролирующих устройств также могут дать о себе знать. В частности, если при прогреве двигателя температурный датчик на это никак не реагирует, то дело явно в термостате.

Неисправной крышке расширительного бачка с расположенным на ней клапаном можно подобрать замену, или попытаться их отремонтировать, например, усилив пружины.

Радиатор может выйти из строя и вследствие ДТП, при котором наиболее уязвимыми местами автомобиля, как правило, являются передняя и боковая его части. В случае фронтального повреждения, автовладельцу с большой вероятностью придётся ставить не только новые бампер с фарами, но и другой радиатор.

Итак, в основном к поломке радиатора приводят:

  • дорожно-транспортное происшествие;
  • механические воздействия – например, от дорожных камней;
  • замерзание охладителя;
  • внутреннее загрязнение трубок радиатора;
  • разуплотнение в местах стыка металлических и пластиковых элементов;
  • старение металла.

Вероятные последствия

Как сообщалось выше, неисправный термостат не предоставит автовладельцу достоверных данных о температуре. Кроме того, продолжительная эксплуатация автомобиля со сломанным радиатором грозит перегревом двигателя.

При менее печальном исходе доведённый до точки кипения антифриз создаёт газовые пузыри, препятствующие его движению. Эта проблема исправляется проще, так как не требуется ремонт самого мотора.

Ремонт или замена

Практикой доказано, что отремонтировать радиатор дорогой машины будет стоить в два раза дешевле покупки и монтажа аналогичного нового изделия. Но это именно для премиальных моделей. Обычно починка неисправного радиатора длится не более двух-трёх дней.

Но не всякий радиатор можно отремонтировать. Существует по крайней мере одно обстоятельство, при котором восстанавливать эту деталь не имеет смысла: трубки радиатора обильно загрязнены агрессивными химическими веществами. Здесь и чистка бесполезна.

Итак, насколько практичной будет замена радиатора? Владельцам новых машин премиум-класса с таким вопросом стоит обратиться к специалисту, а также узнать у него подробности о ремонте и попросить его провести диагностику данного элемента системы охлаждения.

Если же машина недорогая, то лучше купить новый радиатор, это выйдет относительно ненакладно. Замена этого агрегата имеет смысл и при нестандартных неисправностях, чтобы потом при поездках меньше переживать.

Какой радиатор лучше

При поиске радиатора для автомобиля следует принять во внимание следующие параметры:

  • размеры;
  • оснащённость;
  • плотность пластин;
  • из какого материала изготовлен;
  • толщину сердечника;
  • число трубок;
  • расположение патрубков, их размеры;
  • нюансы в конструкции.

Последний пункт определяет, возможна ли установка данного устройства совместно с радиатором кондиционера, осуществляется ли отвод тепла от автоматической коробки переключения передач, предусмотрены ли компенсационный бак и соединение с ним.

Под капотом автомобиля обычно не так много свободного места, потому нужно учитывать и габариты агрегата. При покупке аналога стоит также проследить, чтобы плотность ламелей и количество трубок были не меньше, чем у оригинала, а размеры сердечника – наиболее приближёнными к прежним.

Немаловажную роль играет и расположение патрубков, которые могут размещаться как на одной стороне, так и на противоположной. Диаметр и длина этих деталей подбираются особенно скрупулёзно, чтобы не пришлось потом их удлинять или вообще менять радиатор.

Что касается материала, то сегодня довольно популярны медно-латунные радиаторы, но от них всё же постепенно отказываются. По теплопроводности медь занимает второе место среди всех металлов, уступая только серебру. Однако такой агрегат довольно тяжелый и зачастую плохо переносит вибрацию.

На рынок уверенно выходят алюминиевые радиаторы, которые в два-три раза легче медно-латунных. Устройства такого типа в японском исполнении лёгкие и при этом отлично охлаждают мотор. Но зато они дорогие. Дешёвые же алюминиевые радиаторы по характеристикам уступают медным.

Не секрет, что чем больше площадь теплообмена у радиатора, тем эффективнее он выполняет свои функции. Исходя из этого, изготовители стараются поставить побольше трубок, а также сократить интервал между ними, чтобы сделать агрегат более компактным.

В целом, алюминиевые радиаторы заслуживают уважения – не очень высокую теплопроводность материала с избытком компенсирует большая теплоёмкость всего устройства.

Краткое знакомство с брендами

Сегодня автомобилистам рынок предлагает множество европейских моделей и разношёрстный китайский Клондайк. По цене радиаторы легко можно распределить на дорогие и не очень:

  • среди премиальных моделей стоит отметить датские Nissens (не путать с Nissan), японские Denso, немецкие Behr и Hella, голландские NRF, французские Valeo;
  • высоким качеством и умеренными ценами обладают радиаторы польской фирмы Thermotec, а также JP из Дании.

Кстати, радиаторам польского производителя отдают предпочтение многие автовладельцы.

Также отыскали своего покупателя бельгийские Van Wezel и голландские Ava Quality Cooling. Они не так уж и дорого стоят, но и не сказать, что б совсем дешёвые.

Форма имеет значение

В поисках оптимального варианта автовладелец может столкнуться с дилеммой: выбрать приличный, вроде бы, радиатор китайского производства или не очень дорогой из Польши.

Рассматривая эти варианты, стоит учитывать, что большинство изготовленных в Китае изделий такого рода снабжены трубками с круглым сечением. А предпочтительнее – овальное.

Проблема круглых трубок состоит в том, что у них имеется «аэродинамическая тень», куда холодный воздух почти не заходит. У плоскоовальных же такой изъян не наблюдается. Замена оригинального радиатора, у которого овальные трубки, на аналог с круглыми, чревата следующими неприятностями:

  • поломка мотора вентилятора;
  • стабильно высокая температура двигателя;
  • перегрев двигателя.

Эти 3 неполадки особенно проявляются при частом чередовании старта и торможения, что характерно для езды в пробках или перевозки грузовым транспортом чего-то тяжёлого. В другой ситуации проблема может оставаться замаскированной до тех пор, пока радиатор сам не сломается.

Особенности эксплуатации

Итак, после покупки нового автомобиля, или попросту радиатора, стоит придерживаться правил эксплуатации теплоотводящего элемента во избежание лишних трат. Одно из них – своевременная замена охладителя.

Статистика гласит, что 22 % неисправностей автомобилей касаются системы охлаждения. Причём, в России, Казахстане и Украине этот показатель отличается повышенными значениями.

А ещё охладитель в этих странах принято разделять на два вида: тосол и антифриз. Хотя тосол и более привычен автомобилистам, всё-таки лучше заливать антифриз, особенно для новых машин. Ведь тосол формирует на стенках защитный слой, снижающий теплообмен на 25 – 50 %. Таким образом антикоррозийная защита усложняет отвод тепловой энергии.

Дополнительная ограждающая решётка убережёт радиатор от камней, только за её чистотой нужно следить. Раз в год следует промывать и сам радиатор.

Заключение

При поиске нужного радиатора определённо следует ориентироваться на европейских и японских производителей. Выпускаемые ими изделия и служат дольше, и лучше отводят тепло. Даже солидный внешний вид этих радиаторов свидетельствует о культуре производства и предполагает высокое качество продукции. А вот к дешёвым экземплярам следует относиться с осторожностью, так как экономия здесь может обойтись очень дорого.

Видео о том, как делают автомобильный радиатор:
