Солекс карбюратор 73

Устройство карбюратора «Солекс» 21073

Карбюратор 21073 1107010 ДААЗ разрабатывался для автомобилей «Нива» ВАЗ-2121 с объемом двигателя 1,6 л и ВАЗ-21213 с 1,7 литровым двигателем.
Солекс 21073-1107010 является эмульсионным, двухкамерным карбюратором с падающим потоком (движение потока сверху вниз). Дроссельные заслонки открываются механически, последовательно с помощью педали «газа».

Карбюратор имеет следующие узлы и системы:

• Главные дозирующие системы, их две, для первой и второй камер соответственно.
• Поплавковая камера оснащена двойным поплавком, сбалансирована для предотвращения влияния на работу карбюратора наклонов, например при повороте автомобиля.
• Система отсоса картерных газов.
• Механизм, блокирующий открытие дроссельной заслонки второй камеры.
• Система холостого хода связана с первой камерой.
• Экономайзер холостого хода.
• Две переходные системы, по одной для каждой из камер.
• Экономайзер мощностных режимов.
• Ускорительный насос.
• Пусковое устройство.
• Устройство подогрева.

Расположение основных узлов карбюратора показано на рисунках:

Карбюратор состоит из двух половинок, более массивной нижней – корпуса, и верхней – крышки карбюратора. В нижней части карбюратора, в каждой из камер находятся поворотные дроссельные заслонки, управляемые механически. В первой камере в верхней части расположена воздушная заслонка, предназначенная для холодного пуска двигателя. Воздушная заслонка управляется тросом, идущим в салон автомобиля (рычаг подсоса), и вакуумным пусковым устройством.

Через впускной штуцер, топливо, проходя через сетчатый фильтр карбюратора и игольчатый клапан, попадает в поплавковую камеру. Камера состоит из двух секций, сообщающихся между собой, поэтому уровень топлива в них одинаков. Двухсекционная конструкция позволяет уменьшить влияние крена автомобиля на уровень топлива и, как следствие, на работу двигателя.

Эмульсионная трубка с воздушным жиклером

По мере наполнения поплавковой камеры, поплавок, поджимая вверх иглу клапана, перекрывает поступление топлива, таким образом, поддерживает постоянный уровень горючего в карбюраторе.
Из поплавковой камеры топливо через главные топливные жиклеры подается в эмульсионные колодцы, туда же через отверстия в верхней части эмульсионных трубок (воздушные жиклеры) поступает воздух. В колодцах при смешивании топлива и воздуха образуется эмульсия, которая попадает в малые и большие диффузоры карбюратора. Это главная дозирующая система карбюратора.
На разных режимах двигателя, в работу включаются те или иные системы карбюратора.

Работа карбюратора Солекс 21073

При пуске холодного двигателя, для обогащения смеси, в работу вступает пусковое устройство, управляемое из салона автомобиля ручкой подсоса. В максимально вытянутом положении ручка подсоса через тросик привода поворачивает рычаг, полностью закрывая воздушную заслонку (первая камера). При этом дроссельная заслонка первой камеры приоткрывается на размер пускового зазора, который можно настроить регулировочным винтом приоткрывания дроссельной заслонки первой камеры на рычаге.

Пусковое устройство состоит из полости, сообщающейся каналом с пространством впускного коллектора, диафрагмы и штока связанного с воздушной заслонкой. После пуска двигателя разрежение во впускном коллекторе воздействую на диафрагму и шток открывает воздушную заслонку на величину пускового зазора (регулируется винтом пускового устройства). При возврате рукоятки в нормальное, утопленное положение, пусковые зазоры уменьшаются. Зазоры в промежуточных положениях полностью зависят от геометрии рычага и не нуждаются в регулировке. Дроссельная заслонка второй камеры через систему рычагов, при вытянутом подсосе, блокируется, поэтому при нажатии на газ вторая камера в работе не участвует для исключения провалов двигателя.

Система холостого хода (СХХ) предназначена для питания двигателя на минимальных оборотах, не давая ему заглохнуть, когда нагрузка отсутствует. Топливо поступает в СХХ через главный топливный жиклер первой камеры, далее жиклер холостого хода, смешивается с воздухом поступающим через воздушный жиклер холостого хода, а также из широкой части диффузора первой камеры. Такая система подачи воздуха в СХХ обеспечивает устойчивый переход в данный режим. Полученная эмульсия поступает в первую камеру через отверстие расположенное под дроссельной заслонкой. Канал ведущий к выходному отверстию холостого хода перекрывает винт качества. Частота оборотов двигателя регулируется так называемым винтом качества, который определяет величину зазора дроссельной заслонки камеры номер один в режиме холостого хода.

При плавном нажатии на педаль газа, в работу включается переходная система первой камеры. Ее дроссельная заслонка частично открывается, из щели переходной системы, которая расположена выше заслонки, начинает поступать дополнительное топливо, обогащая смесь. Переходная система первой камеры не допускает провал при переходе из режима холостого хода, при трогании автомобиля.

Переходная система второй камеры устроена аналогично, с той лишь разницей, что обогащает смесь при переходе из режима средних к большим нагрузкам, и ее выходное отверстие круглое. Эта система помогает избежать провалов при движении автомобиля.

При достаточно сильном открытии заслонок в работу вступает экономайзер мощностных режимов. Экономайзер забирает топливо непосредственно из поплавковой камеры и управляется разрежением во впускном коллекторе. При закрытой заслонке разряжение велико, и диафрагма экономайзера не воздействует на шариковый клапан, перекрывающий поток топлива. При открытии заслонки разрежение уменьшается, пружина воздействует на диафрагму, а та на шарик клапана, открывая путь топливу через жиклер экономайзера в эмульсионный колодец, и, минуя главный топливный жиклер, обогащает топливную смесь.

В режиме работы на максимальных нагрузках двигателю требуется дополнительное топливо. Его подачу осуществляет эконостат непосредственно из поплавковой камеры, через систему каналов к распылителю во второй камере.

Ускорительный насос еще один узел карбюратора. Ускорительный насос, обогащает топливную смесь при разгоне автомобиля. Состоит он из рычага, диафрагмы и распылителя. Кулачок насаженный на ось дроссельной заслонки, при ее открытии воздействует на рычаг насоса, а тот на диафрагму, накачивающую топливо через распылитель в первую камеру карбюратора. В устройстве насоса предусмотрены два обратных клапана. Первый находится в канале связывающем поплавковую камеру и полость насоса, и открывается при заполнении последней под действием пружины отводящей диафрагму, подобно поршню шприца. Клапан закрывается при нагнетании топлива в распылитель (при нажатии на педаль газа). Второй клапан расположен в распылителе ускорительного насоса. При нагнетании топлива он открывается, если топливо перестает поступать – перекрывает канал распылителя, предотвращая подсос воздуха и не давая вытекать топливу. Профиль кулачка ускорительного насоса определяет его производительность.

Экономайзера принудительного холостого хода (ЭПХХ)

О системе холостого хода было сказано выше. СХХ карбюратора 21073 оснащена электромагнитным клапаном, являющемся частью экономайзера принудительного холостого хода (ЭПХХ). Этот клапан перекрывает каналы холостого хода и переходной системы первой камеры, и предназначен для прекращения подачи топлива при выключении двигателя, а также в режиме принудительного холостого хода (торможение двигателем), для уменьшения токсичности выхлопных газов и экономии топлива. ЭПХХ состоит из концевого выключателя (смотрите на рисунке карбюратора), электромагнитного клапана и блока управления.

При включении зажигания перед пуском двигателя, когда дроссельная заслонка первичной камеры карбюратора закрыта упорный винт (винт количества) с концевым выключателем замкнут на корпус автомобиля. При этом напряжение подается на электромагнитный клапан и он открывает топливный жиклер системы холостого хода.
При запуске двигателя и его работе на режиме холостого хода электромагнитный клапан получает питание от блока управления. С возрастанием частоты вращения коленчатого вала до 2100 оборотов в минуту (при нажатии на педаль газа происходит разрыв соединения концевого выключателя с корпусом автомобиля), блок управления отключается от управления электромагнитным клапаном, но питание на электромагнитный клапан продолжает поступать, до того момента пока концевой выключатель вновь не замкнется на массу. При резком закрытии дроссельных заслонок (принудительный холостой ход) концевой выключатель замыкается на корпус автомобиля и питание на электромагнитный клапан отключается, а игла клапана перекрывает подачу топливной смеси.
При уменьшении частоты вращения коленчатого вала до 1900 оборотов в минуту вновь включается блок управления и на электромагнитный клапан подается напряжение, открывается топливный жиклер и начинается подача смеси из системы холостого хода.

Данный карбюратор имеет схожую конструкцию со всеми карбюраторами линейки «Солекс» Димитровградского автоагрегатного завода (сокращенно ДААЗ), но и имеет некоторые отличия. Поскольку устанавливается он на двигатели с большим рабочим объемом, то и характеристики его систем изменены. Распылитель ускорительного насоса оснащен только одной трубкой идущей в первую камеру. Сетчатый фильтр извлекается после выкручивания штуцера подачи топлива. Карбюратор 21073-1107010 оснащен системой управления рецеркуляцией отработавших газов через штуцеры запресованные в корпус, которые по каналам соединяются с пространством первой камеры над заслонкой дросселя и под ней.

Из таблицы ниже вы сможете узнать какие жиклеры стоят на Солекс 21073 1107010.

Тарировочные данные 21073-1107010

Полезное видео по теме:

Подбор видов жиклеров на карбюратор Солекс 21073. Все, что нужно знать

Как правило, производят подбор видов жиклеров на карбюратор Cолекс 21073 во время его регулировки на движке. Некоторые из водителей иногда думают, что если сбылась мечта, и Солекс на автомобиль, наконец, установлен, то все проблемы враз будут разрешены. Но не тут-то было! Основная работа только и начинается после установки. Солекс, призванный сэкономить вам денежки на топливных ресурсах, чтобы он правильно функционировал, необходимо еще и точно настроить.

Хорошо, если есть знакомый карбюраторщик. А если нет? Можно попробовать произвести наладку своими руками, но для этой процедуры нужно знать, как минимум, побольше информации о самом карбюраторе.

Содержание

Теория

Движок сквозь диффузор сосет воздух, а через жиклер топлива – и определенное количества бензина. От объема движка зависят и объемы засасываемых воздуха и топлива. Поэтому тенденция: под больший объем движка ставить маленький жиклер. И если придется устанавливать подобный карбюратор Солекс 21073 на движок малого объема (к примеру, 1,5), то штатные жиклеры бедные (то есть – дают ненасыщенную смесь).

Поэтому, можно сказать, что все начинается с топливного жиклера – его подборки и настройки. После, уже во вторую голову, к нему нужно подобрать воздушный. Начинать – строго с первой камеры, пока не настроили, второй заниматься не рекомендуется ни в коем случае.

Правило: жиклеры подбираем по объему движка. А лучше всего перед началом настройки найти заводской Солекс, соответствующий объему агрегата на вашей машине, и от него переставить (или поставить такие же) жиклеры.

Основы подбора

Если ставим, к примеру, Солекс 21041 (объем 1,8) на движок 1,5. Данный карбюратор с диффузором 24х26, топливный – 102,5, а это маловато для движка 1,5. Ищем по совпадению камер и диффузора. Находим ближайший из вариантов: Солекс 21073. Он с диффузором 24х24 и с ТЖ – 107,5. А первые камеры практически совпадают. Кстати, если диффузоры почти одинаковые, а объем мотора – поменьше, то и засасывание бензина будет меньшим (жиклер бедноват). Значит, необходимы ТЖ (жиклеры топлива) от 110. Набираем несколько.

Далее надо определиться, что вы хотите получить: экономную неторопливость или затратную приемистость. В зависимости от решения, подбираем и ТЖ: для корректировки обогащения или обеднения смеси воздуха и топлива (обедненная приведет к экономии бензина, но будет сказываться на динамике разгона авто).

Несколько примеров, как подобрать

Движок 1,8 литра. Карб – Солекс 21073 (24х24). В первую камеру идет топливный – 115, воздушный – 165. Во вторую: ТЖ – 115, воздушный (ВЖ) – 125-й. холостой: 41-й. При таком раскладе расход АИ 92 для городского режима езды – от 8-и до 9-и литров.

Движок 1,5 Д. карб – Солекс 21073. В первой – ТЖ 115-й, ВЖ – 155 ZD. Во второй – ТЖ 115, ВЖ 135 ZC. ХХ – 41-й. Бензин АИ 80. Расход – трасса 10, город 12.

Дополнительная информация

А вообще-то, кроме подборки жиклеров, есть еще масса полезных и интересных нюансов настройки Солекса, для того, чтобы он правильно работал и совмещался с двигателем вашего карбюраторного автомобиля.

Начинать всегда следует с выставления уровней в камерах. Вручную они устанавливаются по положениям самих поплавков в зависимости от крышки агрегата (все делается по специальным шаблонам). И зря вы думаете, как многие доверчивые пользователи Солексов, что там с завода, мол, все уже выставлено. Чтобы не привело к переливам и нагрузке на иглу – производим соответствующие настройки, подгибая язычки поплавков.

После установки уровней, можно заняться и холостым ходом. Он зависит от положения винтов качества и количества смеси (кручение производить при убранном подсосе).

Итоги

Конечно же понятно, что не существует предела улучшениям. Порой они даже могут переходить в излишества: просверлить, например, заслонку дросселя, отполировать МД, запаять эпульсионные трубочки на карбюраторе. Но, как говорят, что сверх меры, то нездорово. А вот такая процедура, по своему увлекательная, как подбор видов жиклеров на карбюратор Cолекс 21073, к примеру – вещь достаточно необходимая для правильной настройки агрегата и полнейшей совместимости его с моторным отсеком. А в результате вы получаете экономную и хорошо реагирующую на газ машину.

Lada 2106 рэт корчь LPG › Logbook › Карбюраторы Солекс 73 и К126ГУ Спорт

Когда давно услышал, что Солекс хороший карбюратор с механическими дроссельными заслонками, хорошей динамикой, меньшим расход и т.д. Короче со слов были одни плюсы. Заморочился купил новый карб в магазине нива солекс 073, диаметр диффузоров 24х24 дросселя 32х32. Нашёл инфу по расточке карбюратора и напильниками долго маялся. Пытаясь одолеть дюралевый сплав АЛ 35, который к слов нифига не пилиться нормально. Суть расточки в следующем сгладить каналы карба, изменить геометрию трубки вентури, переточить малые диффузоры, обточить заслонки, увеличить большие диффузоры.

В итоге вышел карб 25х27 с фильтром нулевиком через черепашку от москвича.

Карб после установки очень жутко беднил. Стандартных жиклёров не хватало очень сильно, описания в интернете особого толку не дали, поэтому подбор жиклёров занял не один месяц. Что конечно весьма положительно сказалось на конечном результате. Единственное, что карб оказался весьма капризным и требовал постоянного внимания, регулировки качества холостого хода. Маленькие каналы, жиклёры всё забивается постоянно Но зато тачка ожила. Замерил разгон стока, оказалось до 100 км 17 секунд. Что было очень печально, хотя до этого думал, что тачка едет ништяк. После установки расточенного солекса разгон стал около 14 секунд. Что было как казалось нифига себе. Равных среди обычной классики уже не было.

С валом нуждин 11.2 карб дружил отлично холостой в 800 держал. Хотя вал и подтраивал, что с ума свело не одного карбюраторщика)))) Вскоре поставил газ на машину. Мега мастера газовщики, продырявившие мне машину саморезами, накрыли карб смесителем газовым. В итоге динамика просто умерла. Долго настраивал газ и переделывал смеситель. В итоге добился расхода в 7 литров и динамики в 12 секунд до сотни на газу!(на валу, паре 4.3, солекс карбе с обычной кастрюлей сток фильтром). Но как оказалось лучший вариант смесителя это либо врезки в карб либо внутренний смеситель. У врезки в карб тоже есть свои недостатки. Само тело втулки большое и перекрывает поток, да и смешение плохое. А внутренний смеситель в этот карб не сделаешь.
Короче карб этот показался мне слишком мелким, не очень пригодным к серьёзной расточке.

Самый большой вариант карб что делаю на заказ это 26Х28. Больше карб не распилишь рвётся.

Динамику такой карб обычной машине меняет значительно.

Но после знакомства с карбом К126Н, начал изготавливать расточенный вариант К 126 ГУ, от волги.

Этот карбюратор больше солекса по каналам и всем системам. Мелких каналов почти нет, а те что есть нифига не мелкие))) Карб не засоряется практически, холостой железно держит и на валу, запуск тоже отличный на нём. Производительность ускорительного насоса космическая))) Там типа шприца система стоит за раз кубика 4 брызгает.

Каналы больше, а главное сменные диффузоры. Которые можно сделать какими угодно большими, хотя вытащи совсем. Дросселя в нём 32х32 но сам корпус позволяет расточить карб существенно.

На классику или ниву карб подходит отлично. Ставил на разные моторы, результат всегда одинаково хорош)) Звук мотора совсем другой становиться, когда газуешь мотор быстро схватывает. Ну и прирост момента конечно значительный.

Под газ этот карбюратор подходит идеально, делается внутренний смеситель не препятствующий потоку воздуха. А главное дающий хорошее смешение. Разницы при использовании газа и бензина практически не ощущается.
В заключении могу сказать, что один карбюратор может обеспечить весьма существенную динамику, низкий расход и хороший запуск, холостой. Единственное что требует карбюратор это мозгов)) Для тюнинга ваза одного расточенного карбюратора может хватать вполне. Бывало такое, что человек хотел сделать много тюнинга по машине, а после установки карбюратора нормального, решил что хватит)) Главный сугубо личный вывод карб лучше инжектора, даже один карб на многое способен. А если уж говорить про два или четыре карба, то как показала практика, 8 клапанный двигатель вполне способен конкурировать с 16 клапанными на дросселях.

Тарировочные данные карбюратора ДААЗ 21073-1107010 Солекс

Карбюратор ДААЗ 21073-1107010 Солекс предназначен для двигателей объемом 1700 см. Применяется на автомобилях 21213 Нива. От иных модификаций карбюратора Солекс отличается увеличенными размерами топливных жиклеров и диффузоров, наличием тягового привода дроссельной заслонки первой камеры.

Смесительные камеры карбюратора

Диаметр смесительных камер

1-я камера – 32 мм

2-я камера – 32 мм

Диаметр диффузоров в смесительных камерах

1-я камера – 24 мм

2-я камера – 24 мм

Главные дозирующие системы обеих камер карбюратора

Маркировка топливных жиклеров

1-я камера – 107,5

2-я камера – 117,5

Маркировка воздушных жиклеров

Типы эмульсионных трубок

Система холостого хода и переходная система первой камеры карбюратора

Маркировка топливного жиклера

1-я камера – 39-44

Маркировка воздушного жиклера

Переходная система второй камеры карбюратора

Маркировка топливного жиклера

Маркировка воздушного жиклера

Эконостат

Маркировка топливного жиклера

Экономайзер мощностных режимов

Первая камера – 40

Ускорительный насос

Маркировка распылителя

Суммарная для обеих камер подача топлива за 10 циклов (нажатий) – 14,5 см 3

Маркировка кулачка – 4

Пусковое устройство

Пусковой зазор у воздушной заслонки – 3.0 мм

Пусковой зазор у дроссельной заслонки 1-й камеры – 1.1 мм

Диаметр отверстия игольчатого клапана – 1,8 мм

Маркировка сектора привода воздушной заслонки — 6

Отверстие для вакуумного корректора опережения зажигания – 1.2 мм

Диаметр отверстия перепуска топлива в бензобак – 0,7 мм

Диаметр отверстия вентиляции картера двигателя – 1,2 мм

Способ управления пусковым устройством – ручное

Диаметр балансировочных отверстий поплавковой камеры – 6/6

Примечания и дополнения

— Маркировку жиклеров определяют расходом, который замеряют микроизмерителями. Их настраивают по эталонным жиклерам.

Еще пять статей на сайте по карбюраторам Солекс

Тарировочные данные карбюратора ДААЗ 21073-1107010 Солекс: 49 комментариев

Для двигателя 21213 как раз и необходим карбюратор 21073 Солекс.

Здравствуйте, у меня нива 21310 с двигателем 21213. После капремонта стоит ГБЦ с 2104, карбюратор тоже с четверки. Можно ли поставить 21073?

Да, с 21073 расход будет меньше, но динамика будет хуже. Карбюратор 21073 он на двигатель 1,7 л. 21083 ставить не нужно, у него диффузоры еще меньше, чем у 21073 и он идет уже на двигатель 1,5 л.

Здравствуйте подскажите пожалуйста. У меня мерседес 124 1988 года, мотор 102, обьем 2.0, карбюратор пирбург 2ее, расход 19 -20 литров. Подсказали поставить Нивовский 73 карбюратор сказали что будет расход не болше 13 литров что меня в полне устраивает. Вопрос правда у меня будет такой расход или ничего не изменится. И еще тут я среди переписки прочитал про 83 карбюратор. Какие плюсы какой
будет расход если поставить 83 карбюратор

Карбюратор 21073 по размеру диффузоров несколько великоват для двигателя 1,5, провалов и рывков сложно будет избежать вовсе. Можно попробовать зажигание поставить чуть-чуть пораньше чтобы скорость набиралась быстрей и сгладились «пинки», так же проверить работу дроссельных заслонок (должны своевременно открываться без задержек).

Я поставил на ваз 2107 с мотором 03 карбюратор 21073, были большие провалы, поменял воздушные и топливные жиклеры от рем.комплекта 21083. Из трубы чернотой валить перестало. Выкрутил винт качества смеси на 2 оборота, воздухом настроил 900 холостых, но все равно после переключения с первой на 2ю передачу при резком нажатии педали чувствуется пинок. Плохо набирает скорость, с натягом до 140 разогнал, дальше не стал, жалко стало. Но не настраивал ещё зажигание. Что посоветуете? Все от правильно я делал?

Солекс от 41-го Москвича (21041-1107010-20 он же 2141-1107010-30), как раз на 1,8 -2,0 литра подходит оптимально.

Подскажите пожалуйста какой карбюратор лучше поставить Ауди 80 2.0 112л.с.

Проверьте работу ускорительного насоса (статья по проверке). Он отвечает за провал. Можно попробовать заменить его распылитель с двумя носиками на распылитель с одним от нивского карбюратора 21073. Если карбюратор 21083 старый, прочистите его не разбирая из баллончика (статья по прочистке). Расход топлива должен снизиться.

Здравствуйте у меня такой вопрос Машина Рено 19 стоял карб Вебер 32 я его поменял на солекс 83 Машина заводится всё работает но сила нету у двигателя и при резкий нажатой газ правал есть и тратит очень много топлива что посоветуйте? Спасибо за ранее !

На такой объем двигателя лучше подойдет Солекс от 41-го Москвича (21041-1107010-20 он же 2141-1107010-30). У него диффузоры больше чем у 21073. К сожалению информации по подбору жиклеров на карбюратор для данного двигателя у нас нет. В любом случае установив карбюратор полностью раскрыть потенциал двигателя и избежать определенной потери мощности не получится.

Здравствуйте!
Мастера посоветовали для моего Мерседеса w124 мотор м103 2.6литра (6цилиндров) с автоматом Солекс 73 . Какие посоветуете сделать доработки с данным карбюратором для корректной работы двигателя с минимальной потерей мощности?

Великоват (диффузоры слишком большие) для данного объема двигателя. Поставить можно, но настраивать придется долго и не всегда успешно. Лучше слегка доработать свой 21083 Солекс (ускорительный насос, подобрать жиклеры …). Эффективность будет лучше, расход поменьше, провалов не будет и т.д.

Здравствуйте. Подходит ли карбюратор 21073 1107010 на ваз 21099 с двигателем 1.5?

Если черный дым из глушителя — значит смесь слишком богатая. На холостом ходу работает — значит систему холостого хода можно не смотреть. Холодная не глохнет при нажатии на газ — это нормально при богатой смеси. Горячая глохнет — значит при вступлении в работу главных дозирующих систем и происходит то самое обогащение топливной смеси. Следовательно проверяем топливные и воздушные жиклеры ГДС обеих камер. Часто в новых карбюраторах там бывает стружка.

Здравствуйте . Подскажите по такой проблеме ,машина ВАЗ 21213 1.7 ,карбюратор солекс 21073 (абсолютно новый) машина работает только на холостых при нажатии на газ глохнет ,либо не развивает мощность , с глушителя идет черный дым ,в полный газ работает только холодная ,как нагреется перестает ,набирать обороты ,что может быть ?

Добрый день. (несколько странный вопрос) У меня Днепр Мт 10.36 (750 кбсм). В наличии 73й солекс можно ли подбором жиклеров выставить на норм работу (у друга стоит 83 со стандартными жиклерами и слоником на два носа, работает хорошо) и какие посоветуете есть рем комплект на 83й.
И еще вот вопрос что из себя представляет (отсутствие обратки).

Солекс 21041-1107010-20 от 41-го Москвича.

Здравствуйте. Подскажите, пожалуйста, какой карбюратор лучше подойдёт для замены моновпрыска на golf-2, 1.8 rp, 90 л.с., коробка автомат…

Ни чем. Тарировочные данные идентичны.

Здравствуйте,чем отличаются карбюратор ВАЗ-21213, 21073 с дв 21213 1700 см куб (ДААЗ) от карбюратора ВАЗ-21213, 21073 с дв 21213 1700 см куб (МКАРЗ) только ценой?

21083-1107010 Солекс. 21073 великоват для двигателя 1,5. Расход будет больше. И настраивать надо, чтобы провалов не было (жиклеры подбирать и т. п.). Проще 21083 настроить, либо на быстрый старт (поменять кулачек и распылитель УН), либо на большую мощность на средних и высоких нагрузках (подобрать жиклеры ГДС).

какой в идеале карб.на мой движок ваз 21043,с объемом 1,5. в наличии есть 21073-солекс.мона ставить,как себя вести будет?

Карбюратор Озон 2140-1107010 или его модификации устанавливается на двигатель 1,5 41-го Москвича. Настройка карбюратора на экономичный режим описана в статьях на сайте (Солекс, Озон).

Нужен карбюратор с несколько большими диффузорами чем у 083-го Солекса, например, нивский 21073 или еще лучше 21053. К вашему объему двигателя оптимально подходят именно эти. Или если по минимуму — убрать «тюнинг»: распылитель поставить с двумя носиками в разные камеры (083), кулачок 7-й, но в первой и второй камере поменять топливные жиклеры ГДС на чуть более увеличенные. И еще, проверить порядок открытия дроссельных заслонок, и «подсос» постороннего воздуха.

Здравствуйте. У меня Москвич 21412 с двигателем УЗАМ 1,5 л. Стоит карбюратор Солекс 21083-1107010. Подскажите пожалуйста какой должен применяться карбюратор на моей машине и тарировочные данные всех жиклеров для экономичного его использования. Спасибо. Виктор

Здравствуйте.Подскажите машина Лянча Призма 1,6 105л.с. какой карбюратор поставить? Сейчас стоит 83-й … Идет большой расход топлива и провалы.Жиклеры 83-го , гусачек 45( нива), кулачек 4. Или возможно перенастроить карбюратор?

Солекс 21041-1107010-20 от 41-го Москвича.

Здравствуйте. Подскажите машина Ауди 2.0 AAD какой карбюратор поставить взамен мех. впрыска чтобы не задушить двигатель. Спасибо.

21041-1107010-20 со штуцером под вакуумный регулятор опережения зажигания.

Здравствуйте
Мерседес 124 2л ке джитроник, какой карбюратор ставит( 21041.10 или 21041.20)? Спасибо

Попробуйте немного обеднить топливную смесь, идущую через 1-ю камеру — заменить топливный жиклер ГДС с 107,5 на 105.

тоесть замена жиклеров не поможет?
а как же тяговые качаства ? 2 моста в ходу же, сколько помню на всех нивах 73 ставят

Солекс 73 большой для 1,6. Диффузоры больше и т. д. Надо карбюратор с меньшими тарировочными данными (меньшими диффузорами), например 2107-1107010-20 Озон или 21053-1107010 Солекс.

здравствйте посоветуйте что нибудь
автомобиль ваз21213
карбюратор солекс 73
по некоторым причинам мой мотор 1,7 (сток ) погиб смертью храбрых и был заменен на мотор 1,6 (сток) с 2121
так вот — расход вырос в полтора раза с тем же карбюратором

Проверьте работу ускорительного насоса. А еще возможно воздух где-то подсасывает.

посоветуйте чего небудь, на ваз 2103 стоит карбюратор солекс, на холостых машына работает отлично, но когда даешь ее газу она начинает сразу глохнуть, в чем может быть проблема.

Поменять карбюратор на 21083-1107010 Солекс. Либо на свой поставить от него малые диффузоры, топливные и воздушные жиклеры ГДС в обе камеры. 21073 для двигателей объемом от 1,6 л и выше (у него диффузоры и жиклеры больше чем требуется для вашего двигателя), а у вас 1,5 л.

У меня карбюратор 21073 на ваз 2104 дв 1.5 расход 13 на 100 что посоветуете уменьшить расход

21073 Солекс наиболее подходит по параметрам для такого объема двигателя.

Здравствуйте!подскажите какой карбюратор лучше поставить на ауди 100 С3 1.8!советуют все от 2105 ставить,глянул характеристики думаю что не потянет!

Солекс 21053 или 21073 если не найдете 21053. Для вашего объема двигателя они как раз. А одновременно открывать обе камеры совсем не обязательно. На Солексе вторая камера и так быстро вступает в работу- дроссельная заслонка второй камеры начинает открываться, после 1/3 открытия первой. Лучше доработать ускорительный насос.

Здравствуйте.
Ищу карбюратор для ВАЗ 2103. Объём двигателя увеличен примерно до 1650см3, головка блока будет с увеличенными каналами. Как я понял, мне нужен карбюратор, у которого обе камеры открываются одновременно (для лучшего отлкика на нажатие на педаль газа) — этот карбюратор такой? Если нет-пожалуйста посоветуйте, на какой мне обратить внимание.
Спасибо

Заменить Вебер Солексом 21073. Для двухлитрового двигателя более-менее подходяще. Расход должен несколько снизится, но полностью потенциал (мощность, приемистость) двигателя раскрыт не будет.

Как отрегулировать карбюратор «Солекс»

Карбюратор Солекс (ДААЗ) является одним из самых популярных устройств в списке карбюраторных дозирующих систем, так как при правильном подходе реализована возможность достаточно гибкой настройки карбюраторов данного типа. По этой причине карбюраторы Solex автолюбители устанавливают на разные двигатели, после чего дополнительно подстраивают, добиваясь необходимых показателей топливной экономичности, качества смесеобразования на мощностных и других режимах работы ДВС.

После установки Солекс на двигатель зачастую необходима настройка данного устройства. Для решения задачи можно обратиться в сервис, где специалист по настройке карбюратора выполнит все необходимые операции. Также можно настроить карбюратор самому. В этой статье мы поговорим о том, как отрегулировать качество смеси на карбюраторе Солекс, каким образом производится регулировка уровня топлива и регулировка поплавковой камеры карбюратора Солекс, настраивается холостой ход и т.д.

Карбюратор Солекс: настройка и регулировка

Перед началом работ по настройке, если необходима регулировка воздушной заслонки карбюратора, уровня топлива в камерах, выставление холостого хода и другие манипуляции, необходимо отдельно изучить схему устройства карбюраторной системы, место расположения жиклеров и других базовых элементов (эконостат, экономайзер, поплавок, первая и вторая камера, заслонки и т.д.) Также следует уделить внимание тому, как снимается крышка и разбирается карбюратор.

Начинать настройку необходимо с того, что в поплавковых камерах выставляется уровень топлива. Рекомендованным способом является выставление указанного уровня по тому положению, которое поплавки имеют по отношению к крышке карбюратора. Все манипуляции осуществляются путем использования отдельного шаблона. Отметим, что как показывает практика, данный метод никак нельзя считать оптимальным, так как при установке Солекс на автомобиль следует учесть, что бензонасос на одном конкретном ТС может отличаться от топливного насоса на другой машине. Также могут быть и другие отличия в системе питания. Результатом становится то, что давление на иглу карбюратора (запорный клапан карбюратора) тоже оказывается разное. Чаще всего после настройки по шаблону топливо попадает в карбюратор в большом избытке. Чтобы точно выставить уровень бензина в карбюраторе и регулировка поплавка карбюратора Солекс была успешной, необходимо выполнять описанные ниже действия.

1. Обычно сразу после установки Солекса на разные ДВС с различным рабочим объемом даже без предварительных регулировок двигатель все равно должен запускаться. Мотор необходимо завести, после чего силовой агрегат должен работать около 10 минут. Во время работы на ХХ можно слегка нажимать на газ и повышать обороты, чтобы избежать того, что двигатель стреляет в карбюратор или в систему выхлопа.
2. Затем силовую установку можно заглушить, после чего необходимо снять шланг для подачи топлива. Рекомендуется заготовить ветошь, чтобы удалить остатки бензина, который разбрызгивается после снятия указанного шланга. Шланг снимают для того, чтобы после снятия крышки карбюратора бензин, который находится в шланге под давлением, не проливался в камеру карбюратора. Другими словами, излишки топлива, попадающие в камеру, могут нарушить точность замеров.
3. Теперь можно выкрутить винты крепления крышки карбюратора, затем нужно снять трос, управляющий «подсосом». Следующим шагом становится аккуратный подъем крышки карбюратора. Указанную крышку следует поднимать в строго горизонтальном положении, чтобы не причинить повреждений самим поплавкам.
4. Далее следует приготовить линейку или штангенциркуль. Данными инструментами нужно произвести замер расстояния, которое получается от самого горючего в камере до прилегающей поверхности крышки карбюратора. Указанное расстояние от поверхности крышки до поверхности топлива должно быть около 2.5 см. Добавим, что промерять расстояние нужно в обеих камерах. Это расстояние может быть разным с учетом того, что коллектор не находится в строго горизонтальном положении. Исходя из разницы расстояний в обеих камерах выбирается усредненное значение.

Если капель топлива не было замечено, тогда остается повторно промерить уровень горючего в камере уже известным способом. В случае положительного результата эту часть настройки можно считать завершенной. Если же уровень снова отличается от нормы, тогда следует настраивать уровень повторно. Отметим, что настройка уровня на заглушенном двигателе при ручной подкачке не является правильной, так как после запуска ДВС карбюратор все равно будет переливать, особенно на моторах, где «обратка» была перекрыта.

Карбюратор Солекс: регулировка холостого хода

Следующим шагом после настройки уровня топлива в поплавковой камере карбюратора является регулировка оборотов ХХ. Для настройки необходимо сначала прогреть мотор до выхода на рабочую температуру. После прогрева агрегат следует заглушить.

В самом начале необходимо найти винт качества топливно-воздушной смеси, который вращается при помощи плоской отвертки. Указанный винт находится в отверстии, которое выполнено в нижней части карбюратора.

1. Винт качества нужно закрутить до упора. Заворачивание осуществляется по часовой стрелке, при этом усилия применять не нужно, так как можно повредить резьбу. После того, как винт уперся, следует отвернуть его назад от положения упора на 4-6 оборотов.
2. Теперь двигатель следует завести, подсос должен быть убран. Затем следует выставить минимально допустимые обороты при помощи вращения винта количества. Такими минимальными оборотами можно считать показатель, когда двигатель работает стабильно и устойчиво. Также в штуцере вакуумного опережения разряжение должно быть минимальным. Достаточно простым способом для определение разряжения является перекрытие языком трубки, которая идет в так называемый вакуумный опередитель. Если обороты ХХ находятся в диапазоне от 600-1200, карбюратор в порядке.
3. Далее винт качества нужно медленно закручивать до того момента, пока работа агрегата не начнет терять устойчивость. Как только двигатель начнет нестабильно работать, следует отвернуть винт обратно на один или полтора оборота, улавливая положение, когда мотор снова работает стабильно
4. Снова возвращаемся к винту количества, которым обороты холостого хода следует выставить до отметки 800-950 об/мин. Выставляем винтом количества обороты ХХ около 850-900. Если при выставлении таких оборотов двигатель глохнет, тогда нужно выкручивать винт качества.
5. Настройка винтов качества и количества производится до того момента, пока не удастся выставить нужные обороты ХХ, разрежение в трубке опередителя при этом будет минимальным, а сам ДВС будет способен работать стабильно.

Возникает такая проблема по ряду причин. Прежде всего, может быть установлен большой жиклер холостого хода. Также следует обратить внимание на то, насколько плотно закручен электромагнитный клапан или заглушка. При неплотной посадке лишний бензин может подсасывать в обход жиклера холостого хода. Также не следует исключать и возможные неполадки с самим жиклером, а также с его посадочным местом. Чтобы точнее понять причину, понадобится на заведенном моторе, который работает на холостых, снять провод электромагнитного клапана. В этом случае после снятия агрегат должен быстро глохнуть. Если происходит именно так, тогда причиной, вероятнее всего, является большой жиклер холостого хода. Для решения потребуется установка жиклера меньшего размера.

Если же двигатель после снятия провода с клапана не глохнет, тогда эта проблема может возникать в результате перелива бензина в поплавковую камеру. Также возможно, что на работающем ДВС горючее идет в обход жиклера или даже всей системы холостого хода. Прежде всего, снова проверяем правильность выставленного уровня в поплавковой камере. Если с уровнем все в норме, тогда электромагнитный клапан/заглушку следует открутить, после чего нужно осмотреть жиклер и место его установки. Никаких дефектов быть не должно. Если таковые имеются, тогда может понадобиться замена крышки карбюратора. В том случае, если дефектов не обнаружено, тогда жиклер надевается на клапан, уплотнительное кольцо смазывается моторным маслом, после чего производится закручивание ключом без усилий.

Жиклеры и ускорительный насос

Владельцы карбюраторных авто знают, что жиклеры меняются, но далеко не всегда понимают, для чего необходимы жиклеры и как их размер влияет на работу карбюратора. Начнем с того, что двигатель засасывает воздух через специальное отверстие, выполненное в большом диффузоре. Параллельно с этим через топливный жиклер затягивается некоторое количество горючего. Рабочий объем двигателя напрямую влияет на то, сколько воздуха через диффузор затянет двигатель за определенное время, а также на количество бензина, засасываемое параллельно с воздухом.

Теперь поговорим об ускорительном насосе. Насос-ускоритель обеспечивает подачу дополнительного количества топлива в момент открытия дроссельной заслонки, что позволяет более эффективно ускориться. Задействуется насос при помощи специального кулачка. На моторах с установленным карбюратором Солекс указанный кулачек ускорительного насоса необходимо ставить самый большой.

Также следует уделить внимание и так называемому «носику» ускорительного насоса. Во время открытия заслонок топливо должно подаваться явной струей, а не капать даже при небольшом открытии дросселя. Важно и то, какое положение занимает носик. Струя бензина должна попадать точно в область между стенкой диффузора и дроссельной заслонкой, то есть горючее струей подается напрямую в коллектор. Не допускается попадание струи на диффузор или заслонку. Если так происходит, тогда после резкого нажатия на педаль акселератора автомобиль не будет сразу разгоняться, возникнет провал. Самостоятельная доработка карбюратора предполагает установку двух носиков в камеры для получения лучшей отдачи от мотора или только одного носика в первую камеру карбюратора для более экономичного режима.

Настройка переходного режима карбюратора

В то время, когда двигатель работает в режиме холостого хода, дроссельные заслонки перекрыты. Под заслонками образуется вакуум (разрежение). Благодаря указанному разрежению происходит высасывание бензина через небольшой канал холостого хода и жиклер, а сам двигатель ровно работает на холостых. Если резко открыть заслонку, тогда разрежение тоже слабеет. Более того, этого разрежения недостаточно для нормальной работы ГДС (главная дозирующая система) в первой камере, а система холостого хода и ускорительный насос еще не способны нормализовать работу мотора. Другими словами, при резком нажатии на газ после холостого хода отмечается задержка реакции на нажатие педали акселератора.

Чтобы указанный провал минимизировать или полностью убрать в устройстве карбюратора используется переходная система. Данная схема представляет собой отверстие-щель, выполненное над дроссельной заслонкой в первой камере. В момент нажатия на педаль газа щелевидное отверстие оказывается в зоне большого разряжения, благодаря чему происходит интенсивный подсос топлива параллельно его подаче через жиклер холостого хода.

Вернемся к настройкам. После того, как карбюратор был установлен, на многих автомобилях возникает провал при трогании с места, замедлены реакции на нажатие педали газа, двигатель может начать стрелять в карбюратор или заглохнуть. В такой ситуации может быть виновата переходная система. Для того чтобы нормализовать работу карбюратора, необходимо правильно подобрать сечение «носика» ускорительного насоса и размер жиклера холостого хода.

При этом важно знать, что жиклеры в первой камере трогать не нужно, а также указанные провалы не следует пытаться устранить путем замены жиклеров главной дозирующей системы. Для решения задачи следует на ранее отстроенном карбюраторе правильно подобрать жиклер холостого хода и носик ускорительного насоса. Подбор нужно осуществлять после прогрева ДВС, подсос должен быть убран.

На практике это выглядит следующим образом:

Уровень в поплавковой камере предварительно был выставлен, отрегулирован холостой ход. Прогретый двигатель нормально работает на холостых без подсоса. Струя бензина из носика ускорительного насоса попадает точно в коллектор. Теперь можно резко нажать на педаль газа. Необходима именно резкость нажатия, а не то, насколько сильно была нажата педаль (до пола, половина хода или ¼). В норме мотор должен сразу реагировать и раскручиваться, то есть набор оборотов происходит без задержек или провалов. В том случае, если реакции на резкое нажатие на акселератор замедлены или есть ощутимая пауза перед ростом оборотов, тогда следует перейти к настройкам.

Для точного определения причины на педаль газа нужно нажать повторно, но уже плавно, а не резко. Если в этом случае идет ровный набор оборотов (без пауз, провалов и задержек), тогда следует обратить внимание на жиклер холостого и носик насоса, та как главная дозирующая система к провалу не имеет отношения. Если же при плавном нажатии на газ двигатель раскручивается плохо, сам агрегат начинает работать рывками, гудит, сильно вибрирует и т.п., тогда проблема заключается в подборе жиклеров первой камеры. Другими словами, происходит излишнее обогащение или обеднение смеси после перехода карбюратора в мощностной режим работы после нажатия на акселератор. Косвенным признаком слишком «богатой» смеси во время работы на переходном режиме является то, что двигатель дымит черным дымом, из системы выхлопа идет запах бензина. Указанный дым и запах появляются после резкого дросселирования.

Чтобы убрать провал, необходимо тщательно подбирать жиклеры холостого хода под носик насоса или наоборот. Это делается до того момента, пока исчезнуть задержки при резком нажатии на педаль акселератора. Параллельно с этим может понадобиться повторная регулировка холостого хода, так как замена жиклера ХХ внесет свои изменения в работу системы холостого хода. Добавим, что если смесь остается обедненной и есть провал, а жиклер холостого хода слишком большой и не получается настроить холостой ход, тогда можно поставить спаренный носик насоса, после чего обе трубочки загибаются в первую поплавковую камеру.

Регулировка второй камеры карбюратора Солекс

Начнем с того, что во время настройки карбюратора вторая камера обычно не затрагивается, так как зачастую стандартных жиклеров будет достаточно. Также в устройстве карбюратора имеется эконостат, который способен корректировать возможные нюансы. Эконостат представляет собой трубку, которая находится во второй камере под небольшим наклоном.

Задачей эконостата является то, что при полном открытии дросселя разряжение в карбюраторе позволяет засосать через эконостат горючее. Эконостат задействуется тогда, когда двигатель работает на повышенных оборотах и позволяет обогатить топливно-воздушную смесь. Для доработки второй камеры, которая позволяет реализовать «подхват», устанавливают жиклеры для обогащения смеси. Подбор жиклеров в этом случае ничем не отличается от подбора для первой камеры.

Подведем итоги

Описанные выше шаги по настройке и регулировке карбюратора Солекс являются базовыми. Другими словами, при желании вы можете настроить карбюратор своими руками, опираясь на данную информацию. Отметим, что точность настроек можно далее проверить на газоанализаторе, после чего самому внести необходимые коррективы вместо постоянного обращения к специалистам. Напоследок добавим, что дозирующее устройство данного типа поддается различным видам тюнинга, всевозможных доработок и улучшений. По этой причине при выборе карбюратора на ВАЗ многие автолюбители не зря отдают предпочтение Солекс.

Подбираем карбюратор Солекс к двигателю

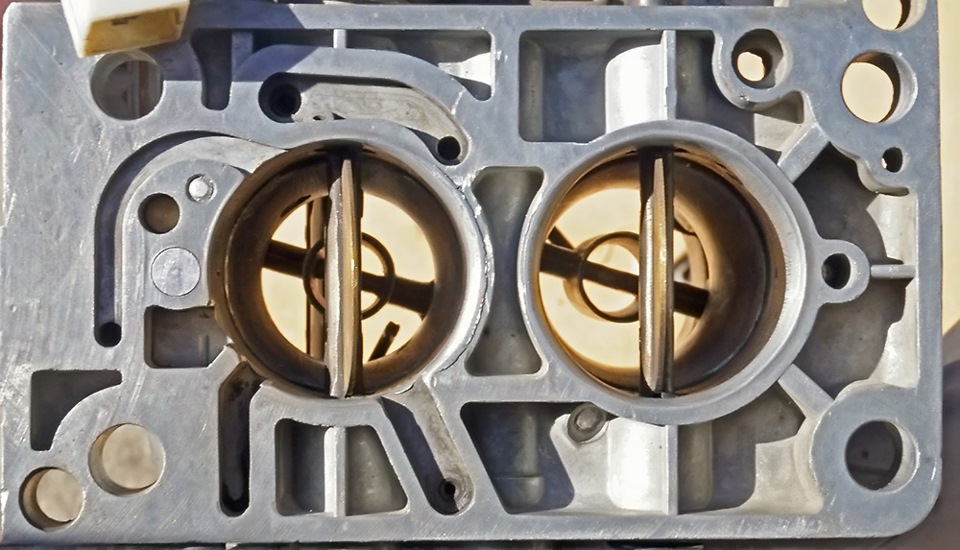

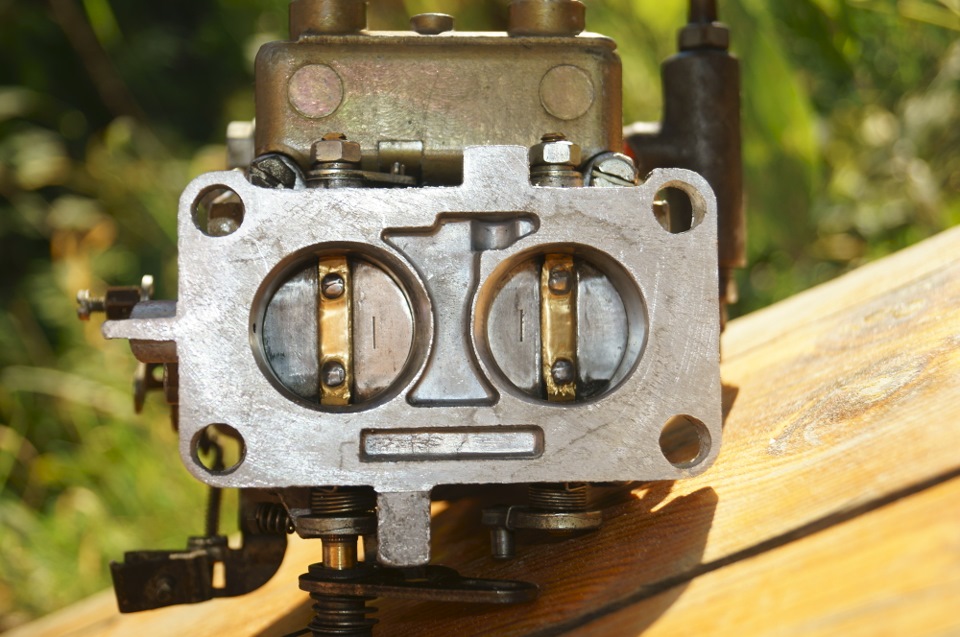

Наиболее распространенными являются карбюраторы Солекс модификаций 21053, 21083, 21073, 21041. Отличаются они тарировочными данными, т.е. сечением больших диффузоров (БД), значением и типом жиклеров и прочими потрохами, и рассчитаны под определенный объем двигателя и его тип.
21083 – «базовая» модификация карбюратора с самым маленьким сечением диффузоров 21х23, рассчитан на поперечно расположенный «зубильный» двигатель объемом 1,5л. Особо популярен тем, что из него можно получить солекс любой модификации, а так же уникальный, проточить под любое значение диффузоров и так далее. Ставить на двигатель объемом больше чем 1,5л нежелательно – на высоких оборотах он будет душить двигатель из-за маленького сечения БД. Стоит ометить, что 21083 готовит обедненную смесь (в силу особенности мотора 2108) и для получения хорошей динамики на двигателе УЗАМ желательно поменять жиклеры.
21053 – карбюратор для продольного двигателя 2105 объемом 1,5 литра, имеет диффузоры 23х24. Наиболее приемлемый вариант для двигателей 1,5 литра, требует минимальной настройки. Если нет желания долго воевать с жиклерами или искать толкового карбюраторщика – это солекс для вас
21073 – карбюратор для нивы, под объем 1,7л, диффузоры 24х24, популярен среди владельцев моторов УЗАМ-1,7, на двигатель 1,7 л стает так же с минимальной доводкой.
Особенность: дополнительно имеет 2 штуцера рециркуляции отработанных газов, в других солексах их нету (позиция “a” на фото).
21041 – единственный карбюратор семейства солекс, разработанный для москвичевского двигателя объемом свыше 1,8 л, имеет самые большие диффузоры – 24х26. Внимание! Есть несколько модификаций данного солекса под МПСЗ или БСЗ, отличаются отсутствием и наличием штуцера вакуумного опередителя зажигания, будьте внимательны.
В дополнение хочу сказать, что под любой объем можно настроить любой солекс – вопрос времени и нервов и спаленного бензина . Если поставить на 1,5 литра солекс 083 – получим приемистый движок на низах, который будет затыкаться после

4500об, если поставим

Внимание! Все солексы ОДИНАКОВЫ внешне и по устройсту, потому устанавливаются, подключаются и настраиваются ОДИНАКОВО, независимо от модели.

Внешний вид и подключение карбюратора на примере 21041-****-10.

1. Электроклапан, применяется для системы ЭПХХ (экономайзер принудительного холостого хода), перекрывает подачу топлива через жиклер холостого хода, сам жиклер можно найти, если выкрутить электроклапан. Если у вас нет блока ЭПХХ, то на клемму электроклапана надо подвести +12 вольт так, чтобы при выключении зажигания напряжение на нем пропадало (прекратится подача топлива на ХХ), что позволит легко заглушить двигатель и избежать калильного зажигания.
2. Штуцер отбора картерных газов, нужен для того, чтобы засасывать картерные газы из двигателя на холостом ходу, когда дроссельные заслонки закрыты. Подключается к тонкому шлангу на кастрюле для солекса или же врезается в основной шланг отбора картерных газов.
Если в кастрюле нет тоненького штуцера для него, надо соединить шлангом с основной трубкой картерных газов или же просто одеть на него трубочку с топливным фильтром на конце. Заглушать не рекомендуется, чтобы не нарушать работу ХХ.
3. Штуцер вакуумного опередителя зажигания, соединяется шлангом с трамблером.
4. Трубка подогрева первой камеры, для стабильной работы в зимний период, трубку надо врезать в систему охлаждения, удобно для этого использовать шланг, выходящий из коллектора.
5. Штуцер подвода топлива.
6. Винт регулировки КОЛИЧЕСТВА оборотов ХХ (черная пластмассовая ручка). На конце этого винта висит проводок с клеммой, она используется в системе ЭПХХ, если у вас ее нету, то проводок никуда не подключать (изолировать его не надо).
7. Отверстие, в котором находится винт регулировки КАЧЕСТВА смеси ХХ.
8. Ось заслонки первой камеры, к которой гайкой прикручен кулачек ускорительного насоса (УН)
а. У 21073 тут вставлены трубки рециркуляции отработанных газов, они соединяются между собой кусочком шланга.
b. Тут находится штуцер обратного тока топлива в других модификациях солекса.

Установка карбюратора солекс, на примере 21041-10.

Существует 2 варианта установки карбюратора солекс: первой камерой(камера с воздушной заслонкой сверху) к головке блока цилиндров (как стандартные к126 и ОЗОН) и первой камерой дальше от ГБЦ. Кроме того в зависимости от выбора установки существуют 2 варианта подключения привода дроссельной заслонки, об этом чуть позже.

Вариант «первой камерой дальше от ГБЦ» называют еще «развернутым» соелксом. Суть этого «разворота» в следующем. Когда карбюратор стоит первой камерой ближе к ГБЦ, то расстояние, от нее до 1 и 4 цилиндра большее, чем до 2 и 3, таким образом двигатель получает больше смеси в 2,3 и беднит в 1,4 , что заметно по цвету свечей после длительной эксплуатации двигателя, кроме того, при полном форсаже, когда открыты обе камеры воздух идет по пути наименьшего расстояния – т.е. через все ту же первую камеру, меньшую в диаметре и с более бедными жиклерами. Разворот солекса позволяет несколько уравнять расстояние до цилиндров и при открытых заслонках воздух будет идти большей частью через бОльшую вторую камеру.

Если выбор пал на вариант номер 1, первой камерой к ГБЦ, то привод дроссельной заслонки при желании можно реализовать без переделок родной тяги, что очень просто и быстро (недостаток – родные люфты педали газа остаются с нами), при «развернутом» варианте необходимо делать тросовый привод газа.
