Ремонт корзины сцепления

Ремонт или замена корзины сцепления, выжимного подшипника и муфты

Здравствуйте, уважаемые автолюбители! Если вы где-то прочитаете о том, что замена и ремонт корзины сцепления или ремонт муфты выключения сцепления своими руками, дело плёвое, и пятиминутное, то не верьте этому.

Ремонт сцепления требует, как минимум, знаний об устройстве сцепления и принципе работы сцепления, и навыков работы со слесарным инструментом. Сложного, при ремонте сцепления, в принципе, ничего нет, но терпение и внимание вам понадобятся. Особенно, если у вас по плану: замена выжимного подшипника сцепления. Но, давайте перейдем к делу, а именно к ремонту сцепления.

Основные неисправности сцепления

Для того, чтобы мы понимали о чем идет речь. К исполнительным механизмам сцепления относятся:

  • корзина сцепления – диск сцепления нажимной;
  • выжимной подшипник – муфта выключения сцепления в комплексе с подшипником.

Замена и ремонт корзины сцепления, а также замена выжимного подшипника сцепления упрощаются тем, что детали сцепления идут от производителя в комплектации, и не имеет смысла менять их по отдельности. Да и технология технического обслуживания авто, рекомендует такую, полную замену.

Первые признаки неисправности сцепления: автомобиль не набирает полную мощность, отжимая педаль сцепления вы слышите шум, авто дёргается и пробуксовывает во время трогания с места и так далее.

Неисправности сцепления возникают из-за естественного износа деталей, но. Как правило, до этого дело не доходит у начинающих автомобилистов. Чаще всего, мы сами виноваты в неисправностях сцепления: неправильное переключение передач, режим движения выбран неграмотно, иногда нас подводят эмоции (особенно при попытках доказать, кто же быстрее стартует со светофора и т.д.)

Итак, основные неисправности сцепления:

  • фрикционный материал на диске сцепления изношен. Это связано с нагрузками либо с попаданием масла на накладки из двигателя или коробки передач. В результате не происходит необходимое соединение корзины сцепления с маховиком. Вывод: ремонт корзины сцепления.
  • поломался выжимной подшипник сцепления. Как результат, ломаются лепестки корзины сцепления. Причина характерного шума при выжимании сцепления.
  • сенсорные пружины диска сцепления выходят из строя, как правило, из-за ваших попыток (вольных или невольных) стартовать с лихой пробуксовкой.

Приступая к ремонту или замене корзины сцепления, муфты сцепления, подумайте о приобретении коренного сальника двигателя, и сальника первичного вала. Это понадобится для того, чтобы затем, после ремонта сцепления, повторно не проводить демонтаж коробки передач, из-за их течи.

Замена, ремонт корзины сцепления

Замены корзины сцепления – операция, которую мастеровые водители проводят в гараже, при помощи домкрата и подпорных колодок. Если есть возможность пользоваться подъёмником, то надо им пользоваться.

Работа по замене корзины, и ремонт муфты сцепления, дело непростое, для непосвященного человека. Технологические особенности снятия КПП и отсоединения сцепления у разных моделей разные, поэтому мы описываем принцип и последовательность операции по замене корзины.

  • Первое – вам необходим мануал, а именно, руководство по ремонту вашего автомобиля. Обязательно. Именно, методика ремонта и обслуживания.
  • Второе, что нужно, это обзавестись каталогом деталей (что-то может оказаться лишним, чего-то может недоставать).
  • Важно, при разъединении коробки передач, перед снятием сцепления, нужно помечать положение всех вращающихся деталей, для того, чтобы при обратном монтаже (при неправильной установке), не возникало вибраций.
  • Отсоединяем рычаг переключения передач в салоне.
  • Добираемся до коробки передач и отсоединяем её.
  • Откручиваем болты крепления корзины к маховику. Если маховик проворачивается, то держим его монтажкой.
  • Снимаем корзину сцепления и ведомый диск.
  • Муфта выключения сцепления демонтируется вместе с подшипником. По ходу ремонта оцените состояние вилки сцепления, да и остальных деталей, втулку и так далее.
  • Выжимной подшипник нужно будет выпрессовывать из муфты. Это трудоемкая операция. После выпрессовки, меняется подшипник сцепления. Для смазки применяете только те смазочные материалы, которые рекомендованы производителем.

Перед сборкой сцепления, все детали тщательно промываете в керосине, одновременно производите их дефектовку. Поврежденные детали сцепления ни в коем случае не устанавливайте обратно.

Сборку сцепления производим после очистки деталей от старой смазки и нанесения новой. Монтаж сцепления и коробки передач, естественно, осуществляем строго в обратной последовательности.

Важно! Обратите внимание на затяжку болтов. Необходимо уточнить параметры момента затяжки болтов корзины к маховику и так далее.

Успехов вам при замене и ремонте деталей сцепления.


Communities › ВАЗ: Ремонт и Доработка › Blog › Корзина сцепления

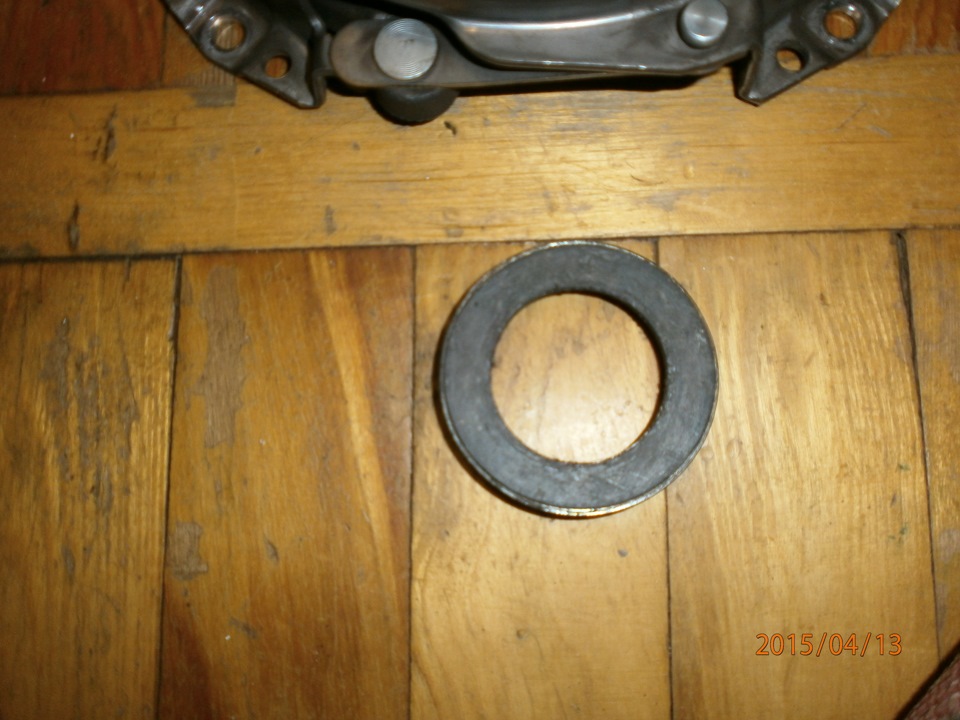

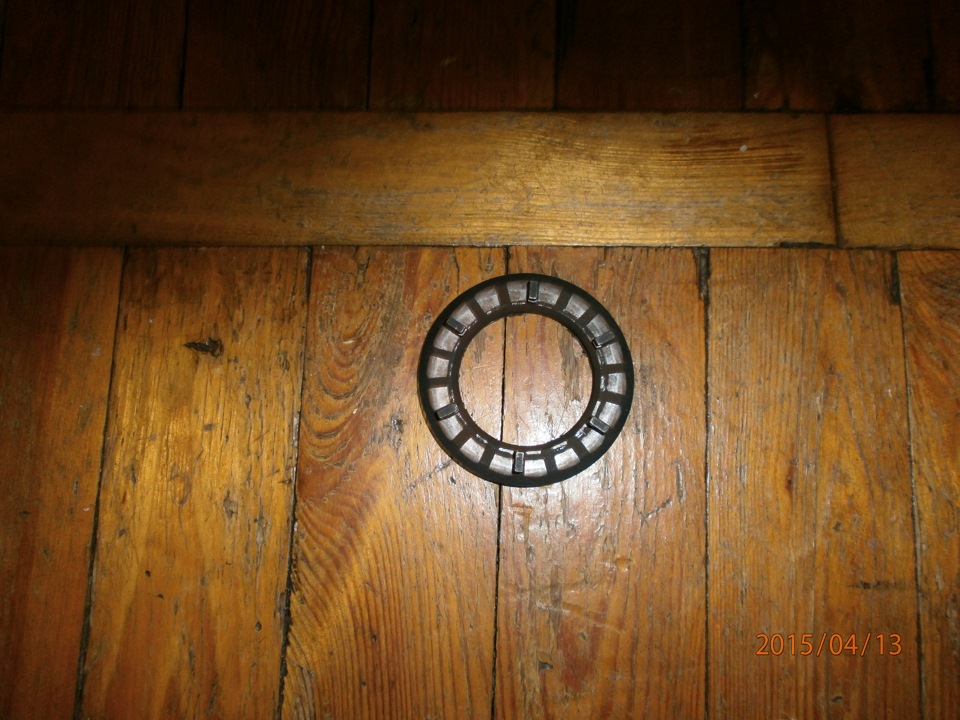

Всех приветствую. Разобрал сцепление. Стоить весь набор Luk. Выжимной трется прямо по лепесткам. Крутил вертел корзину и вспомнил что лежит старая родная корзина. В ней менял уже упорный фланец. Решл примерить. А он четко плотно оделся на лепестки. Вот в этом и вопрос? Кто то себе так ставил? И будет ли оно так работать?
Подробней в фото.

Recommendations

Comments 32

Передачи легко включаются и педаль не жесткая. Тут что то не понятное происходило. КПП уже менял разницы небыло

У меня была копейка, там стояла корзина и такая приблуда была на лепестках, заметил когда менял коробку. Откатал 4 года на такой корзине сам, до меня не знаю сколько стояла она и продал мужичку он так и катается с ней =) Так что ставь, все будет работать.По поводу тугого сцепления не могу понять чем аргументировано вообще (ниже коментарии)

На вазовской корзине я сам ставил такой фланец. Все работало пока не начало буксавать сцепление. Вот и поменял на Luk. Ездил все нормально. Но вот хочется сделать нормально. Не люблю на обочине ковырятся)

Нет кольца потому что так задумано, по этому выжимной и из пластика, ставь всё новое и не парься, всё это для того чтобы меньше шуму при трении. У меня корзина старого образца, стоял паучёк 3х лапый, отломился, я шток удлинил, собрал, сцепа стала мягче да и на шум не повлияло

Новое пока нет возможности брать. Да и это надо докатывать.

Ааа, я думал ты за новое говоришь, ну если выжимной не шелестит, ставь тот что был с корзиной, а если шум есть выбирай более лучшее, в конце концов есть авто разборы, как уже говорили с разными деталями может чуть жёсткость поменяться, но принципиально ничего особо сильно не изменится

Нашел бу но как новую родную корзину и диск усиленый. Буду ставить и кактать. Luk на полку до лучших времен. Luk мне понравилось тем что корзина грамм на 600-700 легче вазовской. А так разницы по выжиму нет. А вот так болтается выжимной)

Будет нормально, я себе так делал, только правильно отрегулируй свободный ход

Зазор был. Это или мусор подсунули или как я уже начал обдумывать. Канавку разбил выжимной который болтался на напровляйке при выжиме. Но это только догадки.

При правильной регулировке сцепления на класике сводный ход вилки должен быть 3-5мм, при такой регулировке у тебя не будет выедать лепестки.

Если бы и небыло зазора между корзиной и выжимным лепестки не сгрызло бы так. Выжимной быстрей спалил бы. Тем более на конструкциях переднеприводных ваз зазора нет и все работает. Тут не понятно что или подделка или сам выжимной болтался на направляйке и гулял по лепесткам

Нихера не работает такая же проблема, почитайwww.drive2.ru/l/5945001/

не хило. Зазор был точно не мог зажать полностью. Пришол только с гаража смотрел на выжимной и направляющее. Люфт не хилый в мм1.5-2. Ставлю родной металический выжимной все ок. Не болтается

Нихера не работает такая же проблема, почитайwww.drive2.ru/l/5945001/

Видео заснял как болтается выжимной

Пипец, выжимной точно менять нужно

Скорей все под замену. Нашел бу ваз сцепление. Особо выбор не велик. Буду ставить а люк на запас

Читать еще:  Ремонт глубоких царапин на автомобиле

Тугая педаль сцепления будет и вилки на пол года хватит

Висовскую корзину ставь, однозначно.

А флянец убирай, ибо он там совершенно не нужен…

Хорошо буду думать над другой корзиной

Видно же износ сильный на лепестках, корзину под замену, к тому же Luc — гомно редкостное, они просаживаются быстро

Не знал про люк такого. Канавки еще не глубокие. Но если так дальше ездить до 30 тыщ не доживет она

А у меня сцепление уже пять лет работает (езжу очень много) и как новенькое. Выжимной и лепестки обработаны по ТВП и когда сцепление придется менять — понятия не имею!

Не знал про люк такого. Канавки еще не глубокие. Но если так дальше ездить до 30 тыщ не доживет она

Бля никого не слушай хорошая корзина плохая, главное рабочая! Правильно все делаешь, подшипник тока поменяй!

))) Выжимному хана. Балтается как тряпка на направляющей. Люк комплект пока идет в запас на полку. В замен с более широким диском и почти новой корзиной. И конечно выжимной металический.

и выжимной небось сильно тарахтит, да, а как выжимаешь сцепу то тишина, да

Выжимной с зазорм он не тарахтел. А вот пружины на диске сцепления на хх бывали издавали тарахтящий звук.

Мой совет купи комплект и поменяй всё сразу и забудешь как туда лазить, корзинку лучше брать без поводковую, на этой корзине явный синий цвет лепестков, возможно просевшие, демферные пружины раз на ведомом диске сцепления залюфтили, значит тоже под замену. 🙂 проверь не продавлена ли лапка сцепления в месте под шар, и выжимной лучше на металлической муфте, и обязательно после сборки отрегулировать свободный ход что бы выжимной не гоняло. )))))

Как купил лепестки были синие. Зазор это строго мм 5 не меньше. Рад бы купить все новье. Но у нас с ценами не дружат. Эта же сцепа в 4-ре раза дороже стала. Нашел бу родное корзину диск и выжимной. Скорей всего ставить его буду. Все еще тех времен и диск шире чем люковское.

Как выполняется самостоятельная проверка, ремонт и замена корзины сцепления

Неисправности корзины сцепления приводят к частичной или полной неработоспособности трансмиссии автомобиля, так как крутящий момент двигателя не может передаваться на валы и колёса. Поэтому очень важно своевременно диагностировать и устранять неполадки. О том, как выполняется самостоятельная проверка, ремонт и замена корзины сцепления, вы можете прочитать в изложенном ниже материале.

Конструкционные особенности

Корзина сцепления — народное название нажимного диска, который является составной частью трансмиссии автомобиля. Он представляет собой конструкцию с основанием выпуклой круглой формы, в которую встроены прижимные пружины.

Эти элементы соединяются со специальной круглой площадкой, которая называется прижимной. Она имеет гладкую, шлифованную поверхность с одной стороны для обеспечения плотного прилегания поверхности. От центра корзины идут специальные нажимные пружины, прикреплённые к маховику.

Назначение узла сцепления автомобиля заключается в плавной стыковке маховика силового агрегата автомобиля и вала коробки передач. Делается это путём подсоединения диска (по-другому, корзины) к ведомому элементу.

Различают однодисковые механизмы с одним ведомым диском и многодисковые. Большинство автомобилей имеет однодисковую конструкцию. Также бывают сухие и влажные механизмы. Влажный работает в масляной среде. Большинство из установленных в машинах узлов являются сухими.

По способу приведения в действие механизмы сцепления делятся на механические, электрические, гидравлические и комбинированные. В настоящее время в большинстве автомобилей установлены механические разновидности.

Определение неисправности

Длительность работы механизма зависит от множества факторов и может колебаться от 5000 до 200000 км пробега и больше. Поэтому точного времени, когда нужно менять этот узел, не существует. Автослесари и специалисты по ремонту машин знают несколько способов, как проверить износ корзины сцепления эмпирическим способом, не прибегая к разборке.

Первым признаком износа корзины сцепления является так называемое проскальзывание, при котором изношенный ведомый диск плохо прижимается к маховику. Проверяется степень проскальзывания по следующей схеме:

  • автомобиль ставится на ручной тормоз;
  • производится запуск двигателя;
  • включается повышенная передача (3-я или 4-я);
  • медленно отжимается правая педаль и нажимается педаль газа.

Если после нажатия на педаль газа машина заглохнет, то с обследуемым узлом трансмиссии всё в порядке. Если же двигатель будет продолжать работать, то это значит, что ведомый диск сильно изношен и его нужно заменить.

Второй способ проверки применяется в случае, когда возникает подозрение, что сцепление полностью не отключается, его «ведёт». Для диагностики проводим следующую последовательность операций:

  • ставим двигатель на холостой ход;
  • выжимаем правую педаль полностью;
  • включаем первую скорость или задний ход.

Если для включения передачи необходимо затратить усилие, а сам механизм во время этой операции издаёт посторонний шум, значит, ведомый диск полностью не отходит от маховика или, как говорят механики, «сцепление ведёт».

Порядок снятия механизма

Ремонт или замену корзины сцепления легче всего осуществлять, когда производится капитальный ремонт всего двигателя. Если силовой агрегат снят, то производить осмотр, ремонт или замену изношенных деталей этого узла автомобиля можно без особых усилий. В этом случае демонтаж узла не представляет никаких трудностей.

Рассмотрим подробнее, как разобрать сцепление и как снять вышедшую из строя деталь. Схема работы проста. Главное, соблюсти приведённый ниже технологический регламент:

  1. Для начала необходимо снять КПП (коробку переключения передач). Если коробку передач не нужно ремонтировать, то отсоединять привода перед снятием АКБ и ДМРВ и сливать масло не понадобится.
  2. Открутить привод (тросик) приведения механизма в действие и снять его.
  3. Открутить и снять стартёр.
  4. Открутить верхние болты крепления коробки.
  5. Открутить все жгуты электрической проводки и фишку датчика скорости.
  6. Ослабить гайку привода с правой стороны и полностью открутить гайку с левой стороны.
  7. Открутить рычаг подвески.
  8. Выкрутить шаровую опору.
  9. Снять защиту двигателя.
  10. Снять фишку выключателя сигнала заднего хода.
  11. Открутить реактивную тягу от КП и снять нижнюю крышку картера сцепления.
  12. Ослабить гайку хомута привода управления КП и снять кулису.
  13. Открутить нижние болты и гайку крепления КП.
  14. Поддомкратить двигатель.
  15. Открутить КП от подушки.
  16. Снять коробку и получить доступ к необходимому узлу автомобиля.

Монтаж корзины

Для ремонта или замены корзины сцепления необходимо открутить удерживающие её болты. Если видно, что лепестки корзины сильно изношены, лучше всего заменить всю деталь.

Чтобы поставить новую корзину, необходимо оправить или центровать первичный вал КПП, так как в противном случае смещение диска не позволит надеть коробку. Поэтому операцию постановки диска с оправкой в маховик нужно выполнить очень аккуратно.

После постановки корзины на место необходимо закрутить болты сцепления. При этом болты закручиваются постепенно, за 3 или 4 оборота маховика.

Заключительной операцией замены корзины является установка выжимного подшипника на хорошо смазанный вал.

Конкретная технология снятия корзины сцепления и её замена зависят от типа двигателя и вида механизма сцепления, но на большей части автомобилей она аналогична описанной выше.

Установка всех демонтированных деталей и их регулировка производится в обратном порядке.

При условии проведения всех операций в строго указанной последовательности и с соблюдением технического регламента ремонт и замена корзины или других деталей механизма сцепления возможна своими руками в условиях собственного гаража.

Замена и ремонт сцепления во Владимире

Замена сцепления

Сцепление – важнейший элемент автомобильного механизма. Оно выполняет несколько функций:

  • защищает трансмиссию от перегрузки;
  • обеспечивает равномерное и плавное торможение автомобиля;
  • участвует в переключении передач.

Признаки выхода из строя сцепления

Поломку или неисправность сцепления можно вычислить по нескольким критериям:

  • перетертый трос сцепления;
  • остановка машины сопровождается резкими рывками;
  • износ фрикционных накладок диска сцепления;
  • посторонние звуки, возникающие при включении, а также выключении механизма.
Читать еще:  Карбюратор солекс 21073 на ниву жиклеры виды и подбор

Автосервис БестВей во Владимире имеет в своем арсенале все необходимое оборудование и опытных механиков, которые с радостью помогут отрегулировать педаль сцепления на автомобиле или произвести ремонт и замену.

Виды и конструкция сцепления

Сцепление различается по:

  1. количесву ведомых дисков – делятся на однодисковые (наиболее рапространенные) и многодисковые;
  2. среде работы – делятся на сухое и «влажное». Сухие сцепления самые популярные у автопроизводителей, а “влажное” считается то, которое работает в маслянной ванне;
  3. приводу в действие механизма сцепления – бывают механические, гидравлические, электрические и комбинированные варианты;
  4. конструктции – сцепление различается по способу нажатия на прижимной диск, существует два вида: круговое расположение пружин и сцепления с центральной диафрагмой.

Далее рассмотри привод:

Схема сцепления автомобиля

  1. – картер сцепления;
  2. – подшипник выключения сцепления;
  3. – втулка опорная вала вилки выключения сцепления;
  4. – вилка выключения сцепления;
  5. – нажимная пружина;
  6. – ведомый диск;
  7. – маховик;
  8. – нажимной диск;
  9. – кожух сцепления;
  10. – первичный вал коробки передач;
  11. – трос;
  12. – педаль сцепления;
  13. – муфта подшипника выключения сцепления;
  14. – пластина соединяющая кожух сцепления с нажимным диском;
  15. – пружина демпфера;
  16. – ступица ведомого диска.

Узел сцепления состоит из: нажимного диска, диска сцепления (ведомого), выжимного подшипника, вилки привода выжимного подшипника, системы привода и педаль выключения сцепления.

Схема узла сцепления

  • 1 — маховик;
  • 2 — ведомый диск сцепления;
  • 3 — корзина сцепления;
  • 4 — выжимной подшипник с муфтой.

Как мы видим из схем, в механизм сцепления входит несколько деталей и узлов и при выходе из строя, одной детали, может быть достаточно заменить только эту запчасть, а при поломке другой может потребоваться замена узла в сборе или всего механизма сцепления, поэтому точные цены по ремонту сцепления можно узнать после диагностики автомобиля.

Cтоимость основных работ по ремонту и замене сцепления

Марка Работы Цена
Средняя цена на замену сцепления 3500 p
Замена главного цилиндра сцепления Форд фокус 2 1500 p
Замена выжимного подшипника Форд фокус 2, 3 4500 p
Замена выжимного подшипника Форд Мондео
Замена диска сцепления Форд Фокус 1, 2, 3
замена рабочего цилиндра сцепления Шевроле лачетти 4900 p
Замена выжимного подшипника Шевроле Лачетти
Замена выжимного подшипника Шевроле Авео 4500 p
Замена выжимного подшипника Шевроле Ланос
Замена диска сцепления Шевроле Лачетти
Замена диска сцепления Шевроле Авео
Замена диска сцепления Шевроле Ланос
Замена диска сцепления Деу Матиз
Замена нажимного подшипника Дэу Нексия
Замена сцепления Мазда 3 4500 p
Замена рабочего цилиндра сцепления Мазда 3
Замена главного цилиндра сцепления Мазда 3 1500 p
Замена выжимного подшипника Ниссан Алмера 4500 p
Замена выжимного подшипника Ниссан Ноут
Замена диска сцепления Ниссан Кашкай 4900 p
Замена диска сцепления Фольксваген 4500 p
Замена выжимного подшипника Фольксваген Пассат
Замена выжимного подшипника Фольксваген Голф
Замена главного цилиндра сцепления Хендай Акцент 4500 p
Замена выжимного подшипника Хендай Солярис

Порядок регулировки и ремонта сцепления автомобиля

Для регулировки троса необходимо отвинтить удерживающие его гайки, после демонтировать опорную пластину и посмотреть на его силу его натяжения. В идеале он должен находиться на высоте 12 см от пола и максимально располагаться в салоне автомобиля. Цилиндр сцепления нуждается в постоянном контроле, за его состоянием, т.к. это один из важнейших элементов узла, несвоевременный ремонт или замена которого может привезти к более серьезным неисправностям всей коробки передач, ходовой или даже двигателя. Диагностику и ремонт элементов сцепления обязательно необходимо проводить при малейших проявлениях неисправности и, конечно же, при видимых механических повреждениях. Но не реже, чем раз в полгода. Это нужно для того, чтобы быстро и надежно устранить все неполадки, а также обеспечить безопасность и комфорт водителя за рулем.

Для того чтобы качественно обследовать состояние сцепления автомобиля и всех ее комплектующих требуются специализированные инструменты и оборудование. Конечно, все необходимое техническое оснащение можно обнаружить только на станции технического обслуживания, поэтому туда и обращаются для тщательного осмотра и ремонтных работ по сцеплению.

Помимо этого для получения оптимального и оперативного результата необходимы запчасти на основные марки авто в наличии. И именно квалифицированные специалисты могут подсказать, какие из них понадобятся.

Корзина сцепления: замена, регулировка, особенности проведения ремонта

Что такое корзина сцепления и как ее правильно заменить? В данной статье и будут рассмотрены эти вопросы. В любом автомобиле имеется двигатель внутреннего сгорания, коробка передач (автоматическая или механическая), приводы колес (карданный вал с редуктором или же ШРУСы). И между двигателем и коробкой передач имеется один узел, который называется сцеплением. С его помощью получается рассоединить первичный вал КПП и коленвал двигателя внутреннего сгорания. Причем конструкция силового агрегата несколько отличается у автомобилей с передним и задним приводом. Но есть и общие этапы проведения ремонта, о них будет рассказано ниже.

Что нужно для замены сцепления

Чтобы провести замену сцепления, вам нужно проделать очень большую работу. В частности обязательно снимается коробка передач, без этого не получится провести ремонт. Именно из-за демонтажа КПП многие автомобилисты просто боятся самостоятельно делать ремонт. Много мороки, возникает необходимость в эстакаде или яме, на ровной поверхности провести ремонт практически нереально.

Но стоит отметить, что на переднеприводных автомобилях (ВАЗ, например) заменить сцепление можно и без полного снятия коробки. Достаточно отодвинуть ее слегка в сторону, чтобы образовалась небольшая щель. Вот через нее-то, как опытный доктор, и осуществляете ремонт. А чтобы коробка не упала, сверху вместо стандартных болтов вкручиваете те, которые используются в подвеске «классики» для крепления верхнего рычага подвески. Они вкручиваются сверху, и получается так, будто КПП съезжает по ним, как по рельсам.

Ремонт заднеприводного автомобиля

Заменяется корзина сцепления ВАЗ-2101-2107 довольно просто, вот только перед этим нужно снять коробку. Для этого выполняются действия в следующей последовательности:

  1. Разбираете рычаг переключения скоростей.
  2. Отключаете аккумуляторную батарею (достаточно снять минусовую клемму).
  3. Выкручиваете гайки крепления выпускного коллектора.
  4. Снимаете стартер. Для этого выкручиваете все три гайки, которыми он крепится к блоку сцепления.
  5. Снизу автомобиля демонтируете карданный вал – выкручиваете четыре гайки на фланце и на подвесном подшипнике (от кузова).
  6. Выкручиваете гайки, которыми крепится подушка коробки передач.
  7. Рабочий цилиндр сцепления снимаете и уводите в сторону.
  8. Провод массы отключаете.
  9. Отсоединяете от датчика включения сигналов заднего хода провода.
  10. Выкручиваете трос спидометра.

Остается лишь выкрутить четыре болта и снять коробку скоростей. Делать только это нужно аккуратно, иначе можно повредить корзину.

Снятие КПП на переднеприводном автомобиле

Чтобы замена корзины сцепления не вызвала проблем, необходимо полностью снимать КПП. Конечно, можно и сдвинуть ее в сторону, но удобства при этом практически нет. Поэтому выполняете следующие действия:

  1. Отключаете аккумуляторную батарею.
  2. Демонтируете стартер.
  3. Выкручиваете крепление провода массы.
  4. Снимаете трос спидометра.
  5. Выкручиваете гайки крепления подушек на коробке скоростей.
  6. Снимаете кулису – подвижный механизм, который находится между рычагом переключения передач и КПП.
  7. Снимите трос привода сцепления.

После выкручивания трех болтов и одной гайки у вас появится возможность сдвинуть в сторону коробку передач и снять ее полностью для проведения ремонта. Но нужно соблюдать общие требования независимо от того, какой автомобиль у вас – с передним или задним приводом.

Требования при проведении ремонта

Обратите внимание на то, что корзина и диск сцепления должны максимально подходить друг другу. Никаких перекосов не должно наблюдаться, в противном случае при работе двигателя появится посторонний шум и вибрация. Желательно менять весь комплект полностью:

  1. Ведущий диск (корзина сцепления).
  2. Ведомый.
  3. Выжимной подшипник.
  4. Болты крепления корзины.
  5. При необходимости привод сцепления (тросик или цилиндры).

Только в этом случае вы получите гарантию того, что узел будет функционировать правильно и стабильно.

Читать еще:  Тнвд как расшифровать

Снятие корзины

Чтобы провести демонтаж и установку комплекта сцепления, вам нужно иметь под рукой небольшой отрезок трубы, а лучше – часть первичного вала КПП или специальную направляющую втулку. С ее помощью необходимо установить корзину четко по центру маховика, чтобы отверстие в нем и ведомом диске максимально совпали. Но сначала выкручиваете все болты крепления корзины, причем желательно делать это крест-накрест. Затем аккуратно снимаете ее и осматриваете маховик, особенно его венец – на нем не должно быть чрезмерной выработки. Если она имеется, то придется сбить венец, нагреть и установить обратной стороной. Если такая процедура проводилась, желательно поставить новый венец маховика. В противном случае стартер перестанет цепляться за зубья маховика, и запустить двигатель окажется проблематично.

Установка корзины

Никакая регулировка корзины сцепления не требуется, ее достаточно правильно установить. Как было сказано ранее, делать это нужно при помощи устройства для центровки. В простейшем случае это небольшой отрезок трубы или шкворень. Устанавливаете его таким образом, чтобы он проходил через отверстия в ведомом диске и маховике. При этом трубка должна быть перпендикулярна плоскости маховика. Наживляете все болты и постепенно их закручиваете – по 1,5-2 оборота, крест-накрест, корзина сцепления не должна пойти наперекос. Иначе появятся дефекты – вибрация, шум, в худшем случае возможна деформация.

Как самостоятельно поменять сцепление – технология работ

Любой автомобиль с механической коробкой передач нуждается в регулярной замене сцепления. Замена сцепления своими руками не вызывает особых трудностей, если есть необходимое оборудование, и вы знаете порядок действий. Пробег диска составляет 70–150 тысяч километров и зависит от условий эксплуатации автомобиля. Другие детали сцепления меняют по мере необходимости. Прочитав статью, вы узнаете, как поменять сцепление, не обращаясь в автосервис.

Оборудование и инструменты, необходимые для работы

Оправка для центровки сцепления

Для работы вам потребуются:

  • яма, эстакада, подъемник или домкрат;
  • набор рожковых и торцовых ключей;
  • монтировка;
  • лебедка;
  • первичный вал коробки передач (МКПП) или специальная оправка, соответствующая типу КПП;
  • тормозная жидкость (для автомобилей с гидравлическим сцеплением);
  • удлинитель с лампой-переноской;
  • помощник.

Замена сцепления

Полная замена комплекта сцепления подразумевает следующий порядок операций:

  • снятие и установку МКПП;
  • замену:
  • диска;
  • корзины;
  • главного и рабочего цилиндров (если есть);
  • тросика;
  • выжимного подшипника.

Снятие и установка коробки

Технологии снятия и установки МКПП на автомобилях с задним и передним приводом отличаются. На заднеприводных машинах необходимо отсоединить муфту, соединяющую МКПП с карданным валом. На переднеприводных потребуется снять приводные валы, вставить на их место заглушки. После этого отсоединить тросики или кулисы устройства выбора передач, открутить гайки крепления, затем вытащить первичный вал коробки из подшипника в маховике двигателя.

Обязательно проверьте состояние сальника устройства выбора передач. Об износе сальника говорят масляные пятна в районе штока.

При установке необходимо проворачивать вал коробки, чтобы он попал в шлицы маховика. Снимая или устанавливая МКПП на автомобилях с полным приводом или большим объемом двигателя, используйте лебедку. После установки МКПП на автомобиль, необходимо отрегулировать длину штока, который выжимает вилку.

Замена диска и корзины

Замена диска сцепления проводится так. Открутите болты крепления корзины, затем снимите все детали с маховика. На маховике или поверхности ведомого диска не должно быть следов масла. Если следы есть, необходимо проверить состояние сальника коробки передач, в противном случае утечка масла будет продолжаться, из-за чего снизится ресурс диска. Капельки масла, попадая на поверхность накладки или ведомого диска повреждают их. Если состояние сальника неудовлетворительно, поменяйте его. Если поверхность ведомого диска покрыта глубокими царапинами или трещинами, поменяйте корзину.

Протрите тряпкой, затем обезжирьте бензином поверхность маховика и ведомого диска корзины. Вставьте диск в корзину, затем наденьте обе детали на первичный вал МКПП или оправку, после чего вставляйте в отверстие маховика. Когда оправка дойдет до упора, подведите по ней детали к маховику и прикрутите корзину штатными болтами. Несколько раз вытащите, затем вставьте обратно оправку, чтобы убедиться, что диск установлен ровно. Если все нормально, вставьте оправку и затяните болты с усилием 2,5–3,5 кгс-м. Более точно усилие указано в инструкции по ремонту вашей машины. На этом замена диска сцепления завершена. Замена корзины сцепления производится аналогично. Максимальный пробег корзины составляет 150–250 тысяч километров и зависит от многих факторов.

Помните, замена диска сцепления – ответственная операция, поэтому не выполняйте ее в спешке или состоянии алкогольного опьянения.

Вибрация после замены сцепления появляется из-за неправильной центровки диска или слабой затяжки корзины. Если такое произошло, необходимо снять и заново установить диск и корзину.

Замена цилиндров

  • Замена главного цилиндра сцепления необходима, если установка новых уплотнительных колец не улучшила работу системы.
  • Замена рабочего цилиндра сцепления необходима, если тормозная жидкость продолжает сочиться даже после установки новых манжет.

б – толкатель рабочего цилиндра

Чтобы снять рабочий цилиндр, снимите пружину, которая возвращает вилку после отпускания педали. Затем открутите 2 гайки, которые крепят рабочий цилиндр к корпусу коробки передач. Держа рабочий цилиндр на весу, открутите подходящий к нему резиновый шланг.

Чтобы избежать утечки тормозной жидкости, сразу же прикрутите к шлангу новый рабочий цилиндр. Чтобы снять главный цилиндр, выкачайте всю жидкость из бачка. Выкрутите штуцер с медной трубкой, который входит в цилиндр и закройте резиновой заглушкой, чтобы избежать вытекания тормозной жидкости. Подвиньте трубку в сторону, чтобы не мешала, затем открутите две гайки, крепящие главный цилиндр к кузову машины. Потяните на себя и расшплинтуйте шарнир, к которому подключена педаль. Вытащите штифт и отсоедините цилиндр от педали. Главный и рабочий цилиндр устанавливайте в обратном порядке. Не забудьте отрегулировать длину штока, который выжимает вилку сцепления.

Установив новые цилиндры, залейте новую тормозную жидкость в бачок и обязательно прокачайте сцепление. Для этого наденьте на клапан резиновую трубку и опустите ее в прозрачную емкость, налейте в нее тормозную жидкость, затем попросите его 4 раза плавно нажать/отпустить педаль. После этого попросите нажать педаль еще раз и не отпускать без вашей команды. Когда помощник нажмет педаль в пятый раз, открутите клапан, чтобы спустить жидкость. Затем закрутите клапан, после чего попросите помощника отпустить педаль. Прокачивать сцепление необходимо до тех пор, пока не убедитесь, что жидкость выходит без воздуха. Вовремя доливайте тормозную жидкость в бачок, чтобы цилиндр не подсосал воздуха. Если уровень тормозной жидкости упадет слишком сильно, потребуется повторная прокачка.

Замена тросика

Тросик пришел на замену гидравлическому сцеплению. Более высокая надежность, нетребовательность в обслуживании и небольшая цена сделали трос очень востребованным. Трос необходимо менять, если пробег превысил 150 тысяч километров или прошло больше 10 лет с предыдущей замены. Замена троса сцепления не вызывает затруднений даже у неопытного водителя. Освободите вилку от возвратной пружины, затем снимите тросик. После этого расшплинтуйте соединение и снимите трос с педали. Вытащите штифт, затем извлеките старый тросик через салон. Таким же образом установите новый трос. На этом замена троса сцепления завершена. Тросик необходимо менять, если на нем обнаружены даже небольшие повреждения. Если этого не сделать, трос порвется во время движения, что сделает невозможным переключение передач.

Замена выжимного подшипника

Пробег выжимного подшипника не должен превышать 150 тысяч километров. Кроме того, замена выжимного подшипника потребуется, если передачи начали включаться нечетко или появился шум при нажатии на педаль сцепления. Подробно процедура замены выжимного подшипника описана в статье замена выжимного подшипника.

Вывод

Если есть подходящее оборудование, инструменты и вы умеете аккуратно работать, то самостоятельная замена сцепления не вызывает затруднений. Теперь вы знаете, что такое замена сцепления, каков порядок действий и сможете провести эту операцию на своем автомобиле самостоятельно.

Ссылка на основную публикацию
Adblock
detector
